公開番号
2024160512
公報種別
公開特許公報(A)
公開日
2024-11-14
出願番号
2023075597
出願日
2023-05-01
発明の名称
包装用台紙
出願人
個人
代理人
個人
,
個人
主分類
B65D
73/00 20060101AFI20241107BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約
【課題】合成樹脂フィルムにより包装された物品を陳列するための包装用台紙において、該物品を取り外し難くした包装用台紙を提供する。
【解決手段】包装用台紙1は、物品Mを貼着する第1部分2と、第1部分2に重ねられる第2部分3とを備える。第2部分3が、第2部分3の一部を切り開いた窓部31と、窓部31の両側縁部に沿って起立する保護片33とを含む。物品Mの側面、特に、貼着根元付近が保護片33により遮蔽されるため、物品Mを掴み難くなる。

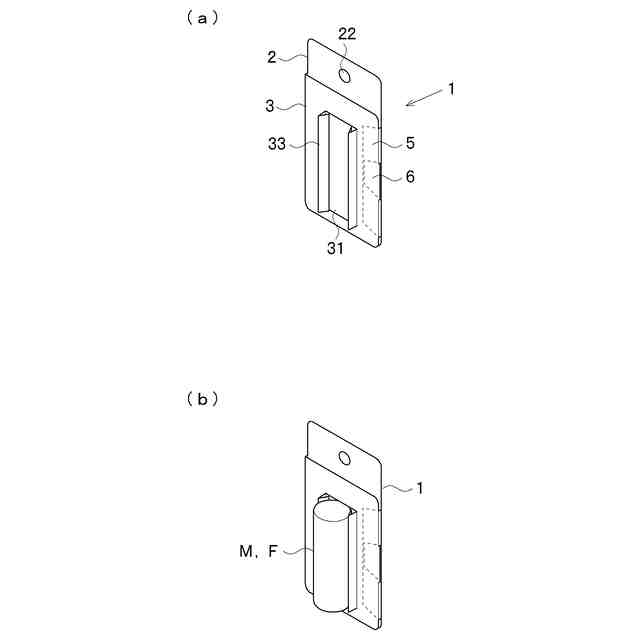

【選択図】図1
特許請求の範囲
【請求項1】
物品を貼着する第1部分と、前記第1部分に重ねられる第2部分と、を備え、
前記第2部分が、前記第2部分の一部を切り開いた窓部と、前記窓部の両側縁部に沿って起立する保護片と、を含み、
前記保護片は、窓部内側方向に折り返されていることを特徴とする包装用台紙。
続きを表示(約 180 文字)
【請求項2】
前記保護片は、断面山形形状となるように折り返される、請求項1に記載の包装用台紙。
【請求項3】
前記保護片を、前記第2部分の一部を前記窓部の両側縁部に沿って起立させることにより形成した、請求項1に記載の包装用台紙。
【請求項4】
前記保護片は、前記両側縁部全体に沿って起立する、請求項1に記載の包装用台紙。
発明の詳細な説明
【技術分野】
【0001】
本開示は、合成樹脂フィルムにより包装された物品を陳列するための包装用台紙に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
従来、物品を合成樹脂フィルムで包装し、フック孔を設けた台紙に貼着してフックに吊り下げて陳列したり、自立式の台紙に貼着して陳列棚に配置したりする包装用台紙が知られている。特許文献1には、商品受止面等を設け、商品を分散抱持可能な包装用台紙が提案されている。特許文献2には、おもて面側に張り出し可能な画成部分を設け、包装された物品と台紙との接着強度を確保可能な包装品用台紙が提案されている。
【先行技術文献】
【特許文献】
【0003】
実開昭54-126981号公報
特開2023-1268号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
図4(a)に示すように、従来の包装用台紙1’では、物品Mの側面と包装用台紙1,との間に隙間Sがあるため、運搬中等に、他の商品の包装用台紙1’が隙間Sに入り込み、物品Mが包装用台紙1’から脱落する事故が起こるおそれがあった。また、隙間Sに指を差し入れて物品Mを容易に掴むことができるため、合成樹脂フィルムFを引き裂きつつ容易に包装用台紙1’から取り外され、万引きされてしまうという問題があった。
【0005】
そこで、本開示の目的は、合成樹脂フィルムにより包装された物品を陳列するための包装用台紙において、該物品を取り外し難くした包装用台紙を提供することにある。
【課題を解決するための手段】
【0006】
上記課題を解決するために、本開示の包装用台紙は、以下の特徴を備える。
(1)物品を貼着する第1部分と、第1部分に重ねられる第2部分と、を備え、第2部分が、第2部分の一部を切り開いた窓部と、窓部の両側縁部に沿って起立する保護片と、を含み、保護片は、窓部内側方向に折り返されていること。
【0007】
(2)(1)の場合に、保護片は、断面が山形形状となるように折り返されること。
【0008】
(3)(1)又は(2)の場合に、前記保護片を、前記第2部分の一部を前記窓部の両側縁部に沿って起立させることにより形成したこと。
【0009】
(4)(1)~(3)の何れか一つの場合に、保護片は、両側縁部全体に沿って起立すること。
【発明の効果】
【0010】
本開示の包装用台紙によれば、窓部の両側縁部に沿って起立する保護片を設け、物品と包装用台紙との間の隙間を外部から遮蔽したため、物品を掴み難くなり、物品を包装用台紙から取り外すことが困難となる。
【図面の簡単な説明】
(【0011】以降は省略されています)
