特許ウォッチ

公開番号2025082691
公報種別公開特許公報(A)
公開日2025-05-29
出願番号2023196193
出願日2023-11-17
発明の名称分岐装置
出願人伊東電機株式会社
代理人個人
主分類B65G 47/68 20060101AFI20250522BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】小さな搬送物でも円滑に搬送方向を変更することができる分岐装置を提供することを課題とする。
【解決手段】搬送物を一方方向及びその反対方向に移動可能な双方向搬送手段を有し、当該双方向搬送手段553の中間部に導入された搬送物を一方側又は他方側に選択的に搬送して当該搬送物を一方側又は他方側のいずれかから排出することが可能な分岐装置550であって、前記双方向搬送手段553は、複数の回転部材が並列的に配置されており、前記回転部材は、大径部と小径部を有し、隣接する回転部材は、一方の回転部材の小径部の位置に他方の回転部材の小径部が入り込んだ状態となっていることを特徴とする。
【選択図】図9
特許請求の範囲【請求項１】
搬送物を一方方向及びその反対方向に移動可能な双方向搬送手段を有し、当該双方向搬送手段の中間部に導入された搬送物を一方側又は他方側に選択的に搬送して当該搬送物を一方側又は他方側のいずれかから排出することが可能な分岐装置であって、
前記双方向搬送手段は、複数の回転部材が並列的に配置されており、前記回転部材は、大径部と小径部を有し、隣接する回転部材は、一方の回転部材の小径部の位置に他方の回転部材の小径部が入り込んだ状態となっていることを特徴とする分岐装置。
続きを表示（約 320 文字）【請求項２】
供給側搬送手段を有し、当該供給側搬送手段は、前記双方向搬送手段の中間部に接続されていて前記双方向搬送手段の中間部に搬送物を供給するものであり、前記供給側搬送手段は、複数の回転部材が並列的に配置されており、前記回転部材は、大径部と小径部を有し、隣接する回転部材は、一方の回転部材の小径部の位置に他方の回転部材の小径部が入り込んだ状態となっていることを特徴とする請求項１に記載の分岐装置。
【請求項３】

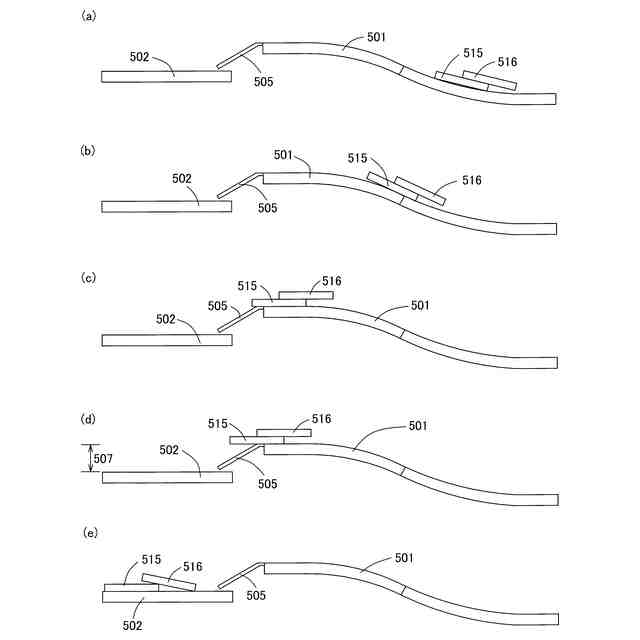

供給側搬送手段と双方向搬送手段の間には落差があることを特徴とする請求項１に記載の分岐装置。
【請求項４】
供給側搬送手段は傾斜していることを特徴とする請求項１に記載の分岐装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、搬送物の搬送路を分岐して搬送物を所望の方向に搬送する分岐装置に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
配送場や集荷場、倉庫等では、搬送物の搬送にコンベヤラインが利用されている。例えば配送場では、搬送先が複数あり、物品を配送先ごとに仕分けて搬送する必要がある。このため配送場のコンベヤラインでは、搬送路が多数に分岐されているものが多い。例えば、搬送路の下流側が２方向に分岐し、分岐したそれぞれの搬送路が再び分岐するといった具合である。
【０００３】
搬送路が分岐するコンベヤラインでは、分岐部分に物品の搬送方向を変更可能な分岐装置が配置される。分岐装置の一つとして、特許文献１に開示されたものがある。特許文献１に開示された移載装置は、主搬送部としてローラ式搬送手段を有しており、副搬送部としてベルト式搬送手段を有している。
【０００４】
またローラコンベヤ上にガイド部材を揺動させて搬送路を斜めに横切らせ、ガイド部材に沿って搬送物を走行させる構造の分岐装置もある（特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１４４９８０号公報
特開２０１２－５１６７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
従来技術の分岐装置は、ある程度の底面積を備えた搬送物を対象とするものである。従来技術の分岐装置は、例えば一定以上の大きさの箱を配送先ごとに仕分けて搬送する用途に使用される。
ところで近年、宅配業や通信販売が盛んとなり、当該宅配業や通信販売では、いろいろな大きさの物品が配達される。それに伴って配送場や集荷場には大小さまざまな大きさの物品が持ち込まれ、これらを行き先ごとに仕分ける必要がある。
ここで従来技術の分岐装置は、外形が小さい搬送物を仕分けるのには適さない。即ち、従来技術の分岐装置は、ローラコンベヤを主体とするものである。ローラコンベヤは、搬送ローラを平行に配列したものであり、隣接する搬送ローラ同士の間に大きな隙間がある。そのため、小さな搬送物は搬送ローラ同士の間にはまり込んでしまい、移動させることができなくなってしまう場合があった。
【０００７】
本発明は、従来技術の上記した問題点に注目し、小さな搬送物でも円滑に搬送方向を変更することができる分岐装置を提供することを課題とする。
【課題を解決するための手段】
【０００８】
上記した課題を解決するための態様は、搬送物を一方方向及びその反対方向に移動可能な双方向搬送手段を有し、当該双方向搬送手段の中間部に導入された搬送物を一方側又は他方側に選択的に搬送して当該搬送物を一方側又は他方側のいずれかから排出することが可能な分岐装置であって、前記双方向搬送手段は、複数の回転部材が並列的に配置されており、前記回転部材は、大径部と小径部を有し、隣接する回転部材は、一方の回転部材の小径部の位置に他方の回転部材の小径部が入り込んだ状態となっていることを特徴とする分岐装置である。
【０００９】
本態様の分岐装置では、双方向搬送手段によって搬送路が分岐される。本態様の分岐装置が採用する双方向搬送手段は、一方の回転部材の小径部の位置に他方の回転部材の小径部が入り込んだ状態となっているので、搬送面の隙間が小さい。そのため小さな搬送物でも回転部材の間に落ち込まず、小さな搬送物でも円滑に搬送方向を変更することができる。
【００１０】
上記した態様において、供給側搬送手段を有し、当該供給側搬送手段は、前記双方向搬送手段の中間部に接続されていて前記双方向搬送手段の中間部に搬送物を供給するものであり、前記供給側搬送手段は、複数の回転部材が並列的に配置されており、前記回転部材は、大径部と小径部を有し、隣接する回転部材は、一方の回転部材の小径部の位置に他方の回転部材の小径部が入り込んだ状態となっていることが望ましい。
（【００１１】以降は省略されています）
