公開番号2025039130
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2023145990
出願日2023-09-08
発明の名称走査型眼科撮影装置
出願人株式会社ニデック
代理人
主分類A61B 3/10 20060101AFI20250313BHJP(医学または獣医学;衛生学)
要約【課題】レゾナントスキャナの騒音を低減する。
【解決手段】光源からの光を被検眼の撮影対象上で走査する走査部と、撮影対象からの戻り光を受光する受光素子と、を備え、受光素子からの受光信号に基づいて撮影画像を取得する撮影手段と、制御部と、を備え、走査部は、視野の縦方向の走査を行う第1走査器であるレゾナントスキャナと、視野の横方向の走査を行う第2走査器であって、レゾナントスキャナより低速走査の第2走査器と、を備え、制御部は、レゾナントスキャナによる縦方向の視野を、第2走査器による横方向の視野より狭くするように、レゾナントスキャナで視野の縦方向の走査を行わせ、第2走査器で視野の横方向の走査を行わせ、撮影手段に横長の視野の撮影画像を取得させる。
【選択図】図1
特許請求の範囲【請求項１】
光源からの光を被検眼の撮影対象上で走査する走査部と、前記撮影対象からの戻り光を受光する受光素子と、を備え、前記受光素子からの受光信号に基づいて撮影画像を取得する撮影手段と、
制御部と、を備え、
前記走査部は、視野の縦方向の走査を行う第１走査器であるレゾナントスキャナと、視野の横方向の走査を行う第２走査器であって、前記レゾナントスキャナより低速走査の第２走査器と、を備え、
前記制御部は、前記レゾナントスキャナによる縦方向の視野を、前記第２走査器による横方向の視野より狭くするように、前記レゾナントスキャナで視野の縦方向の走査を行わせ、前記第２走査器で視野の横方向の走査を行わせ、前記撮影手段に横長の視野の撮影画像を取得させることを特徴とする走査型眼科撮影装置。
続きを表示（約 330 文字）【請求項２】
請求項１の走査型眼科撮影装置において、
前記レゾナントスキャナは、その共振周波数が４ｋＨｚ以上、１０ｋＨｚ以下の範囲に定められ、
前記制御部は、前記横長の視野の縦サイズに基づいて定められた振幅に基づき、前記レゾナントスキャナで縦方向の走査を行わせることを特徴とする走査型眼科撮影装置。
【請求項３】
請求項１又は２の走査型眼科撮影装置において、
前記視野の横サイズを変えずに縦サイズを変更する変更手段を備え、
前記制御部は、前記視野の縦サイズの変更に応じて前記レゾナントスキャナの振幅を定め、定めた振幅に基づいて前記レゾナントスキャナの駆動を制御することを特徴とする走査型眼科撮影装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、レゾナントスキャナを備えた走査型眼科撮影装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、走査部としてのレゾナントスキャナを用いて被検眼の撮影対象上で光を走査し、被検眼からの戻り光を受光素子に受光することで撮影画像を得る走査型眼科撮影装置が知られている（特許文献１参照）。この種の装置では、一般的に、高速走査のレゾナントスキャナは、被検眼に対して横方向の走査に使用され、低速走査のガルバノミラーが縦方向の走査に使用されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－５８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、レゾナントスキャナが高速走査されると、大きな騒音（例えば、共振音、摩擦音、風切音等）が発生する。この騒音は、検者および被検者が不快と感じるおそれがあった。
【０００５】
本開示は、上記従来技術に鑑み、レゾナントスキャナの騒音を低減できる走査型眼科撮影装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本開示における典型的な実施形態が提供する走査型眼科撮影装置は、光源からの光を被検眼の撮影対象上で走査する走査部と、前記撮影対象からの戻り光を受光する受光素子と、を備え、前記受光素子からの受光信号に基づいて撮影画像を取得する撮影手段と、制御部と、を備え、前記走査部は、視野の縦方向の走査を行う第１走査器であるレゾナントスキャナと、視野の横方向の走査を行う第２走査器であって、前記レゾナントスキャナより低速走査の第２走査器と、を備え、前記制御部は、前記レゾナントスキャナによる縦方向の視野を、前記第２走査器による横方向の視野より狭くするように、前記レゾナントスキャナで視野の縦方向の走査を行わせ、前記第２走査器で視野の横方向の走査を行わせ、前記撮影手段に横長の視野の撮影画像を取得させることを特徴とする。
【図面の簡単な説明】
【０００７】

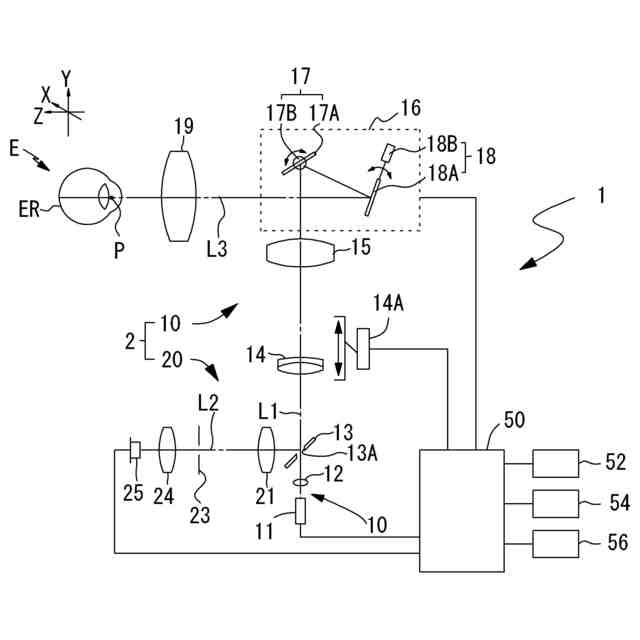

本実施例の走査型眼科撮影装置の光学系及び制御系の概略構成図である。

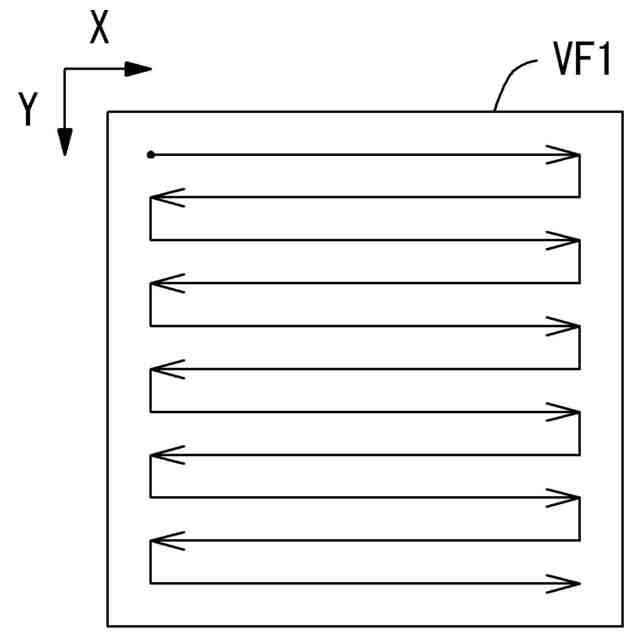

従来の走査型眼科撮影装置における、撮影対象上の視野での光の走査を示す図である。

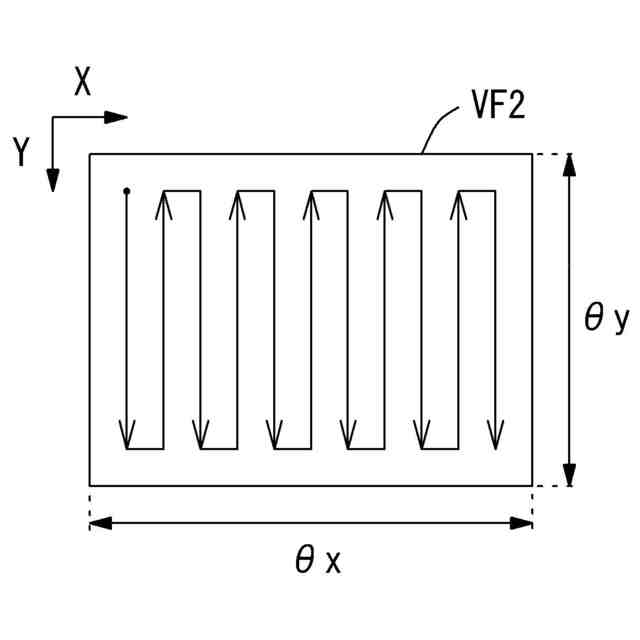

本開示の走査型眼科撮影装置における、撮影対象上の視野での光の走査を示す図である。

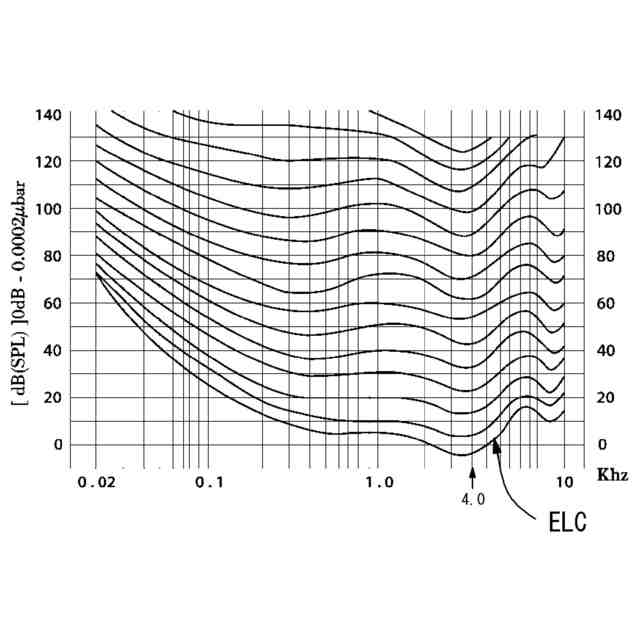

いわゆる等ラウドネス曲線を示した図である。
【発明を実施するための形態】
【０００８】
［概要］
以下、典型的な実施形態の１つについて、図面を参照して説明する。なお、以下の＜＞にて分類された項目は、独立又は関連して利用されうる。
【０００９】
例えば、走査型眼科撮影装置（例えば、走査型眼科撮影装置１）は、走査部（例えば、操作部１６）を備える撮影手段（例えば、撮影光学系２、制御部５０）と、制御部（例えば、制御部５０）と、を備える。
【００１０】
＜撮影手段＞
例えば、撮影手段は、撮影光学系（例えば、撮影光学系２）を備える。例えば、撮影光学系は、投光光学系（例えば、投光光学系１０）と、受光光学系（例えば、受光光学系２０）と、を備える。例えば、投光光学系は、光源からの光を被検眼の撮影対象上で走査する走査部（例えば、走査部１６）を備える。例えば、撮影対象からの戻り光を受光する受光素子（例えば、受光素子２５）を備える。例えば、撮影手段は、受光素子から出力される受光信号を処理する制御部（例えば、制御部５０）を備える。制御部は、受光素子からの受光信号に基づいて撮影画像を取得する。
（【００１１】以降は省略されています）
