特許ウォッチ

公開番号2025037757
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2023144883
出願日2023-09-06
発明の名称クラッド材の製造方法
出願人株式会社プロテリアル
代理人
主分類B23K 20/04 20060101AFI20250311BHJP(工作機械;他に分類されない金属加工)
要約【課題】圧延接合後のアルミニウム層の厚さを高精度に予想可能な手段を導入し、アルミニウム材を適用した製造実績データを持たない新規のクラッド材の設計工数や実験・試作の費用の削減を可能とする製造方法を提供する。
【解決手段】アルミニウム材と高応力金属材との圧延接合により、厚さT2_Alのアルミニウム層と高応力金属層とを有するクラッド材を形成するプロセスと、アルミニウム材の狙い厚さおよび圧延接合の総圧延率を設定する予想プロセスと、を含み、予想プロセスにおいて、アルミニウム材の想定厚さを独立変数t1_Alとし、アルミニウム層の予想厚さを従属変数t2_Alとして、特定の予測式により求まるt2_Al値が(t2_Al-T2_Al)/T2_Al≦|0.05|を満たすt1_Al値をアルミニウム材の厚さT1_Alとして設定する、アルミニウム材を適用したクラッド材の製造方法とする。
【選択図】なし

特許請求の範囲【請求項１】
アルミニウムまたはアルミニウム合金から成るアルミニウム材と、同等の相当ひずみに対する相当応力が前記アルミニウム材よりも大きい金属から成る高応力金属材とを、厚さ方向に積層した状態で圧延接合を行うことにより、前記アルミニウム材から成るアルミニウム層と、前記高応力金属材から成る高応力金属層とを有するクラッド材を形成する圧延接合プロセスと、
前記アルミニウム材の狙い厚さおよび前記圧延接合の総圧延率を設定する予想プロセスと、を含み、
前記予想プロセスにおいて、前記アルミニウム材の想定厚さを独立変数ｔ１
Ａｌ
とし、前記アルミニウム層の予想厚さを従属変数ｔ２
Ａｌ
として、式１、式２および式３により求まるｔ２
Ａｌ
値が（ｔ２
Ａｌ
－Ｔ２
Ａｌ
）／Ｔ２
Ａｌ
≦｜０．０５｜を満たすｔ１
Ａｌ
値を前記アルミニウム材の狙い厚さＴ１
Ａｌ
として設定し、式４により求まるＲＬ値を前記圧延接合の総圧延率として設定する、クラッド材の製造方法。
但し、式１：ｔ２
Ａｌ
＝（Ｔ２
Ａｌ
＋Ｔ２
ＨＳ
）×（Ａ＋τ）／（Ａ＋τ＋１）
式２：Ａ＝（ｔ１
Ａｌ
×Ｕ
Ａｌ
）／（Ｔ１
ＨＳ
×Ｕ
ＨＳ
）
式３： τ＝３
０．５
／２×（ｔ１
Ａｌ
／Ｔ１
ＨＳ
）×（１－Ｕ
Ａｌ
／Ｕ
ＨＳ
）
式４：ＲＬ＝１－（Ｔ２
Ａｌ
＋Ｔ２
ＨＳ
）／（Ｔ１
Ａｌ
＋Ｔ１
ＨＳ
）
であり、
Ｔ１
ＨＳ
：圧延接合前の高応力金属材の厚さ
Ｔ２
Ａｌ
：圧延接合後のアルミニウム層の厚さ
Ｔ２
ＨＳ
：圧延接合後の高応力金属層の厚さ
Ｕ
Ａｌ
：圧延接合時のアルミニウム材の相当ひずみエネルギー密度
Ｕ
ＨＳ
：圧延接合時の高応力金属材の相当ひずみエネルギー密度
である。
続きを表示（約 200 文字）【請求項２】
前記予想プロセスにおいて、前記式１、前記式２および前記式３により求まるｔ２
Ａｌ
値が（ｔ２
Ａｌ
－Ｔ２
Ａｌ
）／Ｔ２
Ａｌ
≦｜０．０３｜を満たすｔ１
Ａｌ
値を前記アルミニウム材の狙い厚さＴ１
Ａｌ
として設定する、請求項１に記載のアルミニウム材を適用したクラッド材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、クラッド材の製造方法に関し、詳しくは、アルミニウム材を用いるクラッド材の製造方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、アルミニウム材を用いるクラッド材として、たとえば、アルミニウム材と銅材との圧延接合により形成されたクラッド材（以下、「Ａｌ／Ｃｕクラッド材」という。）や、アルミニウム材とステンレス鋼材との圧延接合により形成されたクラッド材（以下、「Ａｌ／ＳＵＳクラッド材」という。）などが知られている。
【０００３】
Ａｌ／Ｃｕクラッド材は、導電性部品として多く実用され、最近、たとえば、ＨＥＶ（ＨｙｂｒｉｄＥｌｅｃｔｒｉｃＶｅｈｉｃｌｅ）、ＥＶ（ＥｌｅｃｔｒｉｃＶｅｈｉｃｌｅ）などの車載用ＬＩＢ（Ｌｉｔｈｉｕｍ－ＩｏｎＢａｔｔｅｒｙ）の端子（特許文献１参照）や、端子とバスバーとを接続する導電部材（特許文献２参照）などに実用されている。また、Ａｌ／ＳＵＳクラッド材は、機械的強さを確保しながら軽量化を図る構造用部品として多く実用され、近年、たとえば、スマートデバイス用シャーシ（特許文献３参照）などにも実用されている。
【０００４】
たとえば、特許文献１には、Ａｌ／Ｃｕクラッド材から成る電池用端子の構成例が開示されている。また、特許文献２には、Ａｌ／Ｃｕクラッド材から成る接続用導電部材の構成例が開示されている。また、特許文献３には、アルミニウム材の表裏にステンレス鋼材が圧延接合されたＡｌ／ＳＵＳクラッド材から成る複合材を、携帯機器のシャーシとして用いた構成例が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第６０７０４９０号公報
特許第６０７１９９０号公報
特許第７０６７１５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

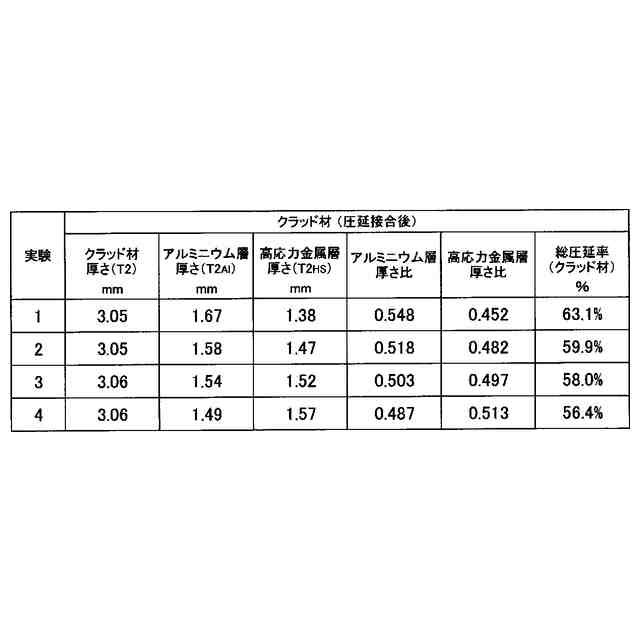

上記特許文献１～３には開示されていないが、アルミニウム材を用いるクラッド材において、アルミニウム材と他の金属材との厚さ比が圧延接合の前後で異なることがある。このような圧延接合の前後で厚さ比が異なる現象は、圧延接合時に、アルミニウム材の塑性変形が、同等の相当ひずみに対する相当応力が大きい他の金属材よりも優先的に進むためであると考えられる。上記の現象が生じた場合、クラッド材を構成するアルミニウム層の厚さが設計値（狙い値）よりも小さくなるので好ましくない。
【０００７】
これまでのところ、アルミニウム材を用いるクラッド材に観られる圧延接合の前後で厚さ比が異なる現象に関し、クラッド材を構成するアルミニウム層の厚さを高精度に予測または予想する方法を開示する文献等は知られていない。そのため、アルミニウム材を用いるクラッド材では、通常、製造実績データに基づいて圧延接合後のアルミニウム層の厚さの予想を行う必要があった。しかしながら、製造実績データを持たない新規品を開発する場合、実験や試作を幾度も繰り返し行って適切な製造条件を見出す必要があった。そのため、製造実績データを持たない新規品の場合、その設計工数や実験・試作の費用の増大に起因して、市場への早期かつ安価な提供を行うことが困難であった。
【０００８】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、圧延接合後のアルミニウム層の厚さを高精度に予想するためのプロセスを導入し、アルミニウム材を用いるクラッド材の新規品の開発において、設計工数や実験・試作の費用の削減を可能とする、クラッド材の製造方法を提供することである。
【課題を解決するための手段】
【０００９】

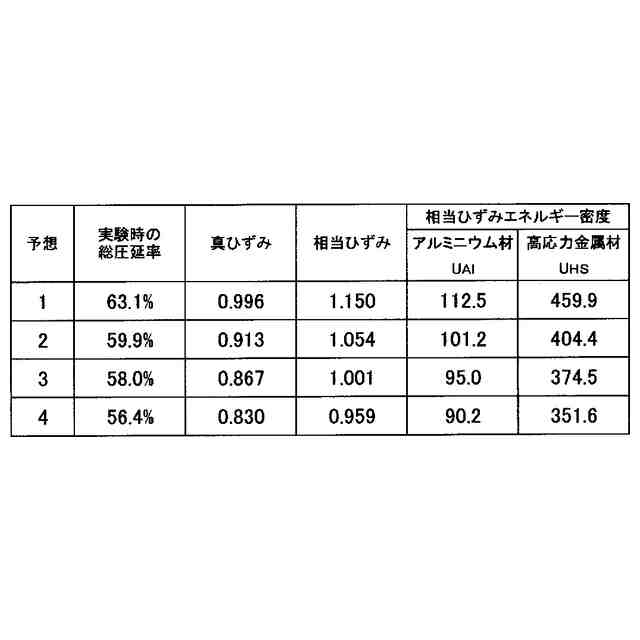

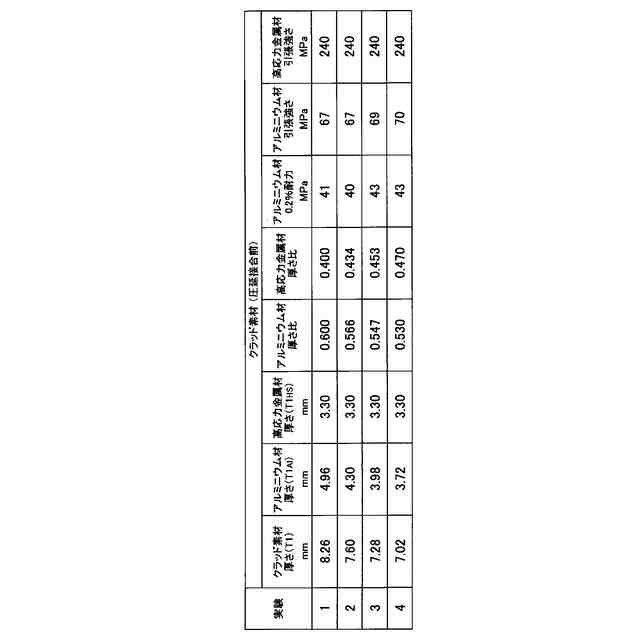

発明者は、クラッド素材（アルミニウム材、他の金属材）の機械的特性およびクラッド素材の圧延接合時の挙動を十分に精査した。そして、圧延接合時のクラッド素材のひずみエネルギーなどに着目し、圧延接合後のアルミニウム層の厚さを高精度に予想するプロセスを見出し、この発明に想到した。
【００１０】

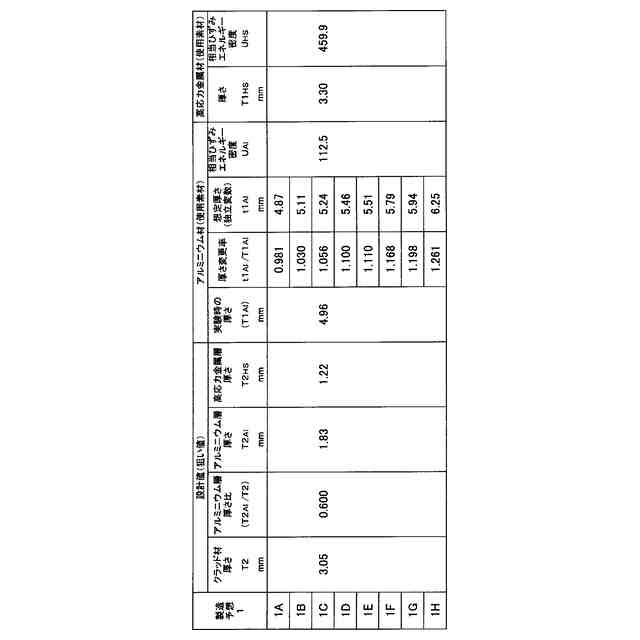

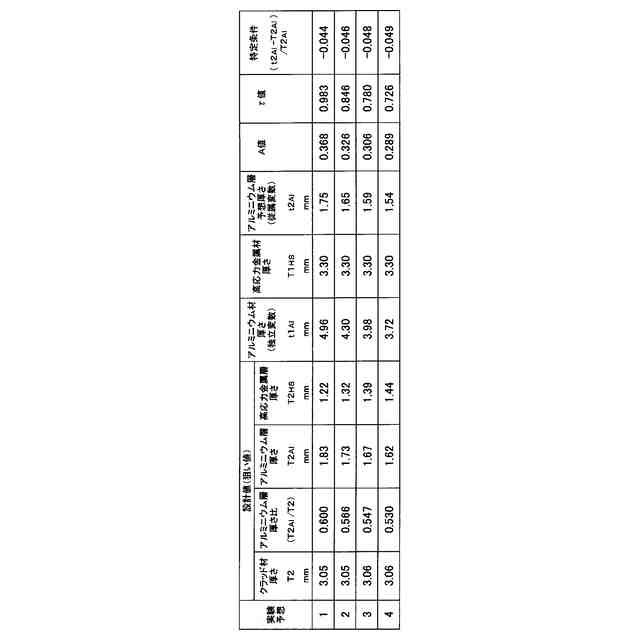

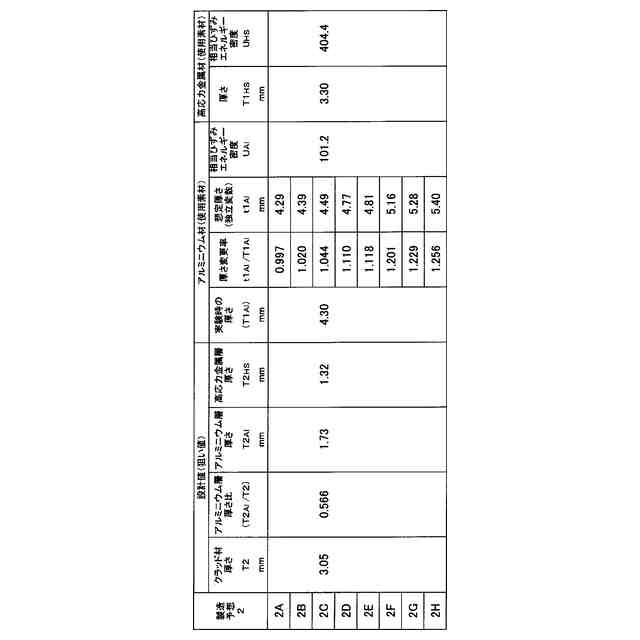

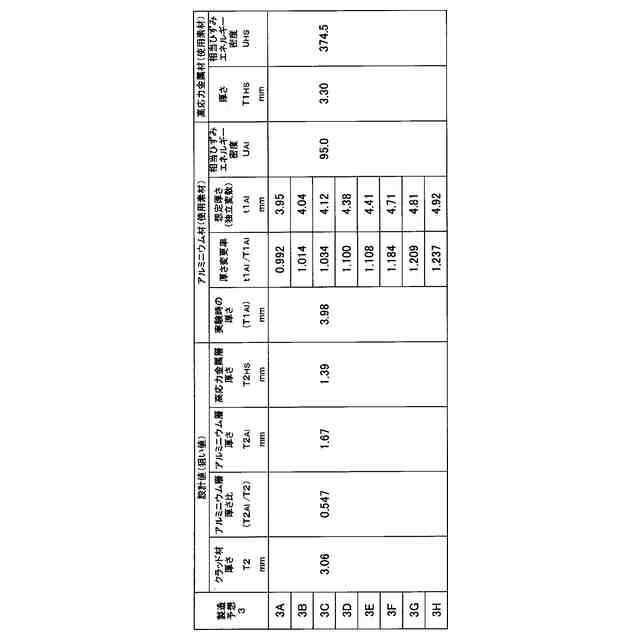

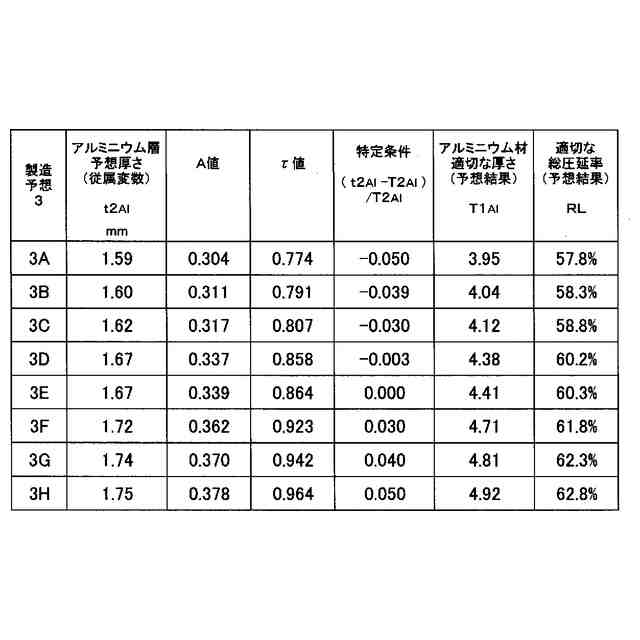

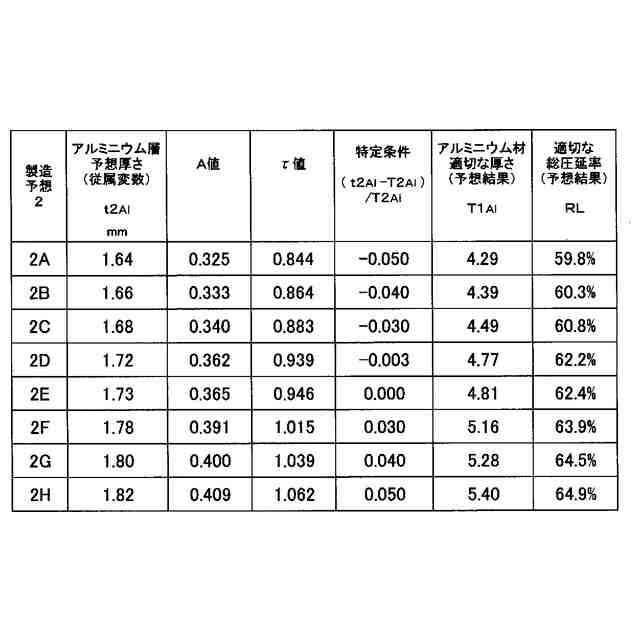

この発明に係るクラッド材の製造方法は、アルミニウムまたはアルミニウム合金から成るアルミニウム材と、同等の相当ひずみに対する相当応力が前記アルミニウム材よりも大きい金属から成る高応力金属材とを、厚さ方向に積層した状態で圧延接合を行うことにより、前記アルミニウム材から成るアルミニウム層と、前記高応力金属材から成る高応力金属層とを有するクラッド材を形成する圧延接合プロセスと、前記アルミニウム材の狙い厚さおよび前記圧延接合の総圧延率を設定する予想プロセスと、を含み、前記予想プロセスにおいて、前記アルミニウム材の想定厚さを独立変数ｔ１
Ａｌ
とし、前記アルミニウム層の予想厚さを従属変数ｔ２
Ａｌ
として、式１、式２および式３により求まるｔ２
Ａｌ
値が（ｔ２
Ａｌ
－Ｔ２
Ａｌ
）／Ｔ２
Ａｌ
≦｜０．０５｜を満たすｔ１
Ａｌ
値を前記アルミニウム材の狙い厚さＴ１
Ａｌ
として設定し、式４により求まるＲＬ値を前記圧延接合の総圧延率として設定する。
但し、式１：ｔ２
Ａｌ
＝（Ｔ２
Ａｌ
＋Ｔ２
ＨＳ
）×（Ａ＋τ）／（Ａ＋τ＋１）
式２：Ａ＝（ｔ１
Ａｌ
×Ｕ
Ａｌ
）／（Ｔ１
ＨＳ
×Ｕ
ＨＳ
）
式３： τ＝３
０．５
／２×（ｔ１
Ａｌ
／Ｔ１
ＨＳ
）×（１－Ｕ
Ａｌ
／Ｕ
ＨＳ
）
式４：ＲＬ＝１－（Ｔ２
Ａｌ
＋Ｔ２
ＨＳ
）／（Ｔ１
Ａｌ
＋Ｔ１
ＨＳ
）
であり、
Ｔ１
ＨＳ
：圧延接合前の高応力金属材の厚さ
Ｔ２
Ａｌ
：圧延接合後のアルミニウム層の厚さ
Ｔ２
ＨＳ
：圧延接合後の高応力金属層の厚さ
Ｕ
Ａｌ
：圧延接合時のアルミニウム材の相当ひずみエネルギー密度
Ｕ
ＨＳ
：圧延接合時の高応力金属材の相当ひずみエネルギー密度
である。
（【００１１】以降は省略されています）

関連特許
