公開番号2025063381
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172501
出願日2023-10-04
発明の名称接合方法
出願人トヨタ自動車株式会社
代理人個人
主分類B23K 20/00 20060101AFI20250409BHJP(工作機械;他に分類されない金属加工)
要約【課題】異なる材料同士を面全体で接合可能な接合方法を提供する。
【解決手段】本開示に係る接合方法は、アルミニウム材料80と異種材料90とを接合する方法であって、アルミニウム材料80と異種材料90とを重ね合わせた状態で、加圧しつつマイクロ波を照射する。そのため、マイクロ波の照射によって異種材料90等が加熱されることによって、アルミニウム材料80と異種材料90とが接合される。すなわち、アルミニウム材料80と異種材料90とを面全体で接合することができる。
【選択図】図1
特許請求の範囲【請求項１】
アルミニウム材料と異種材料とを接合する方法であって、
前記アルミニウム材料と前記異種材料とを重ね合わせた状態で、加圧しつつマイクロ波を照射する、
接合方法。
続きを表示（約 230 文字）【請求項２】
前記アルミニウム材料と前記異種材料とを重ね合わせてマイクロ波吸収体で囲った状態で、加圧しつつマイクロ波を照射する、
請求項１に記載の接合方法。
【請求項３】
前記アルミニウム材料は、Ｓｉを含む、請求項１又は２に記載の接合方法。
【請求項４】
前記異種材料は、Ｃを含む、請求項１又は２に記載の接合方法。
【請求項５】
加熱温度は、１０００℃以下である、請求項１又は２に記載の接合方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、接合方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、異なる材料同士を接合する技術が開発されている。
例えば特許文献１には、融点が異なる異種材料同士を重ね合わせた状態で、高エネルギービームをデフォーカスして高融点材料の側に照射する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１７５５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、接合方法に関し、以下の課題を見出した。
高エネルギービームを材料に照射する場合、照射部位が限定的であるため、接合箇所が点状又は線状となる。そのため、異なる材料同士を面全体で接合することは困難であった。
【０００５】
本開示は、このような課題に鑑みなされたものであり、異なる材料同士を面全体で接合可能な接合方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するための一態様は、
アルミニウム材料と異種材料とを接合する方法であって、
前記アルミニウム材料と前記異種材料とを重ね合わせた状態で、加圧しつつマイクロ波を照射する。
【発明の効果】
【０００７】
本開示によれば、異なる材料同士を面全体で接合可能な接合方法を提供することができる。
【図面の簡単な説明】
【０００８】

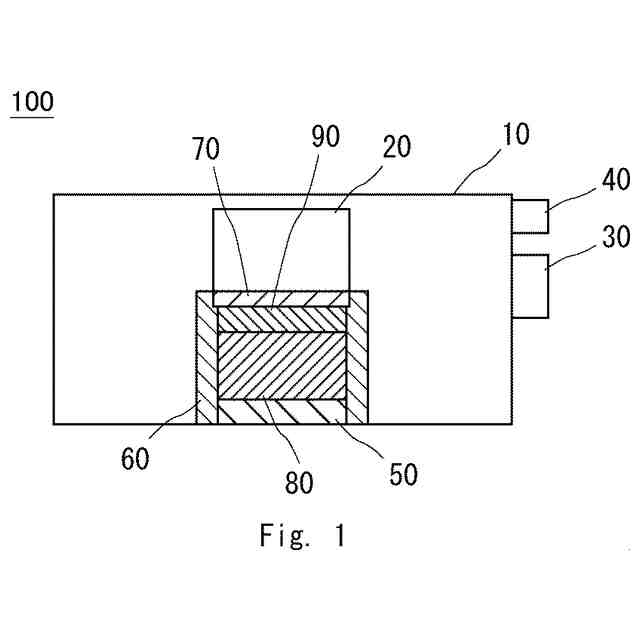

実施形態に係る接合装置の構成を示す模式図である。
接合品の接合界面近傍における断面撮影画像である。
【発明を実施するための形態】
【０００９】
以下では、本開示の実施形態について、図面を参照しながら詳細に説明する。各図面において、同一又は対応する要素には同一の符号が付されており、説明の明確化のため、必要に応じて重複説明は省略される。
【００１０】
まず、図１を参照し、本実施形態に係る接合装置１００の構成を説明する。接合装置１００は、本実施形態に係る接合方法を実施する装置である。図１に示すように、接合装置１００は、少なくとも、接合室１０、加圧体２０、及びマイクロ波発振源３０を備え、さらに不活性ガス源４０、台座５０、マイクロ波吸収体６０及びマイクロ波吸収体７０を備えてもよい。尚、図１には、接合装置１００に加えて、アルミニウム材料８０及び異種材料９０を図示している。
（【００１１】以降は省略されています）
