公開番号2025037476
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2023144424
出願日2023-09-06
発明の名称連続体供給装置
出願人株式会社瑞光
代理人個人
主分類B65H 23/28 20060101AFI20250311BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】連続体の搬送速度を高速にしても、連続体の搬送状態が安定する連続体供給装置を提供する。

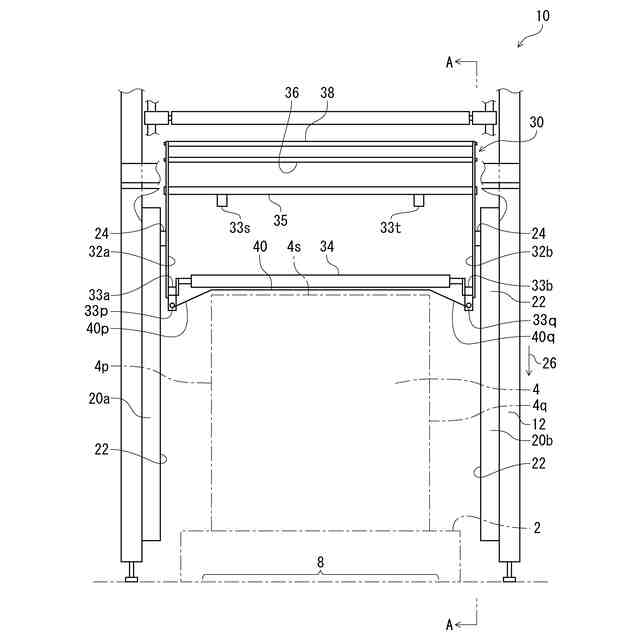

【解決手段】(a)連続体6が長手方向に折り返されて積み上げられてなり所定位置8に配置された蓄積体4の上方において、蓄積体4の上面4sから引き出された連続体6の搬送経路7を規定する複数の規定部材34,36,38を有する移動ユニット30と、(b)蓄積体4の上面4sと移動ユニット30の規定部材34,36,38との間の距離を一定範囲内に保つように、移動ユニット30を昇降させる昇降装置20a,20bと、を備える。移動ユニット30は、蓄積体4の上面4sに沿って配置される上面規制部材40を有する。移動ユニット30の規定部材34,36,38のうち、搬送経路7を最初に規定する第1規定部材34が、蓄積体4の上面4sの近傍に配置される。
【選択図】図1
特許請求の範囲【請求項１】
連続体が長手方向に折り返されて積み上げられてなり所定位置に配置された蓄積体の上方において、前記蓄積体の上面から引き出された前記連続体の搬送経路を規定する複数の規定部材を有する移動ユニットと、
前記蓄積体の前記上面と前記移動ユニットの前記規定部材との間の距離を一定範囲内に保つように、前記移動ユニットを昇降させる昇降装置と、
を備え、
前記移動ユニットは、前記蓄積体の前記上面に沿って配置される上面規制部材を有し、
前記移動ユニットの前記規定部材のうち、前記搬送経路を最初に規定する第１規定部材が、前記蓄積体の前記上面の近傍に配置される、連続体供給装置。
続きを表示（約 210 文字）【請求項２】

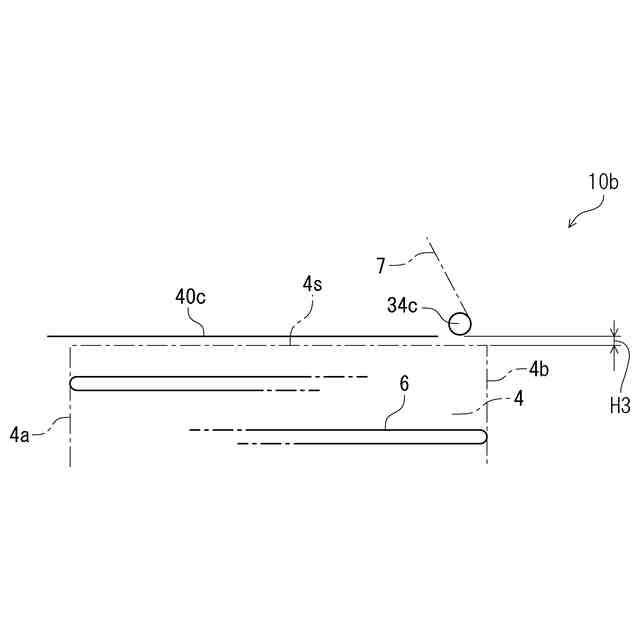

前記移動ユニットの前記第１規定部材が、前記蓄積体の前記上面に対向する領域の外側に配置される、請求項１に記載の連続体供給装置。
【請求項３】
前記移動ユニットの前記上面規制部材は、可撓性を有するシートであり、
前記シートの両端部が、前記蓄積体の、前記連続体の長手方向に延在している部分が並ぶ一対の側面に対向するように保持される、請求項１又は２に記載の連続体供給装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、連続体供給装置に関し、詳しくは、連続体を長手方向に折り返して積み上げた蓄積体から連続体を引き出して後工程に供給する装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、中間製品の連続体（ウェブ）をロール状に巻き上げた蓄積体や、長手方向に折り返して積み上げた蓄積体を形成し、必要に応じて、蓄積体から連続体を引き出して、製品を製造することがある。
【０００３】
図７は、連続体を長手方向に折り返して積み上げた蓄積体１００から連続体を引き出して後工程に供給する連続体供給装置の略図である。図７に示すように、この連続体供給装置は、枠型ラック１０１内の所定位置に蓄積体１００が配置され、蓄積体１００の上面から上方に引き出された連続体が、所定経路に沿って搬送されるように構成されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
中国特許出願公開第１０７２６５１６１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
製品を効率よく製造するため、蓄積体から引き出された連続体の搬送速度を高速にすることが考えられる。
【０００６】
しかしながら、連続体を長手方向に折り返して積み上げた蓄積体から連続体を引き出す場合、蓄積体の上面から連続体が離れる位置が移動し、蓄積体の上面から引き出された直後に連続体が移動する方向が変動する。そのため、蓄積体から引き出された連続体の搬送速度を高速にすると、蓄積体の上面から引き出された直後の連続体の状態が乱れやすい。特に、断面形状や質量分布が一様でない連続体は、蓄積体の上面から引き出された直後の乱れが、大きくなりやすい。そのため、連続体の搬送が不安定になり、製品の品質低下を招く。
【０００７】
かかる実情に鑑み、本発明が解決しようとする課題は、連続体を長手方向に折り返して積み上げた蓄積体から引き出された連続体の搬送速度を高速にしても、連続体の搬送が安定する連続体供給装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明は、上記課題を解決するために、以下のように構成した連続体供給装置を提供する。
【０００９】
連続体供給装置は、（ａ）連続体が長手方向に折り返されて積み上げられてなり所定位置に配置された蓄積体の上方において、前記蓄積体の上面から引き出された前記連続体の搬送経路を規定する複数の規定部材を有する移動ユニットと、（ｂ）前記蓄積体の前記上面と前記移動ユニットの前記規定部材との間の距離を一定範囲内に保つように、前記移動ユニットを昇降させる昇降装置と、を備える。前記移動ユニットは、前記蓄積体の前記上面に沿って配置される上面規制部材を有する。前記移動ユニットの前記規定部材のうち、前記搬送経路を最初に規定する第１規定部材が、前記蓄積体の前記上面の近傍に配置される。
【００１０】

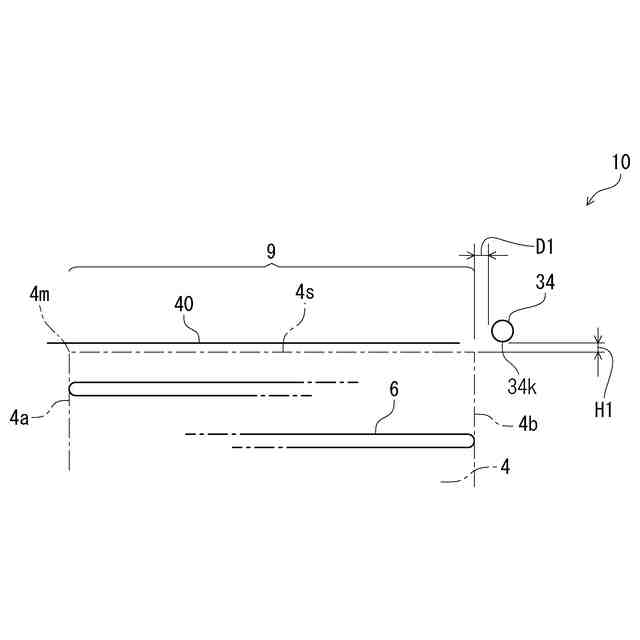

上記構成によれば、移動ユニットの上面規制部材は、蓄積体の上面から連続体が引き出されるときに、蓄積体の上面から上方への連続体の移動を規制する。また、蓄積体の上面から第１規制部材までの距離が短いため、連続体は、蓄積体の上面から引き出されるときの乱れが抑制される。
（【００１１】以降は省略されています）
