特許ウォッチ

公開番号2025022673
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2023202276
出願日2023-11-29
発明の名称使い捨て着用物品及びその製造方法
出願人株式会社瑞光
代理人個人
主分類A61F 13/496 20060101AFI20250206BHJP(医学または獣医学;衛生学)
要約【課題】引き裂く際にフラップ部材が邪魔にならない使い捨て着用物品及びその製造方法を提供する。
【解決手段】前身頃12と、後身頃14と、前身頃12と後身頃14とに結合されたクロッチ部16と、前身頃12と後身頃14の両端部12a,12b;14a,14b同士を接合する第1接合部20a,20bと、前身頃12に締結できる締結部19a,19bを有し後身頃14に配置されたフラップ部材18a,18bと、フラップ部材18a,18bと後身頃14とを接合する第2接合部22a,22bと、前身頃12と後身頃14とが繋がっている連続部分を前身頃12又は第1接合部20a,20bで引き裂いて分離できるようにする破断誘導線24a,24bとを備える。破断誘導線24a,24bで引き裂かれた連続部分を、フラップ部材18a,18bの締結部19a,19bを前身頃12に締結して再び繋ぐことができる。

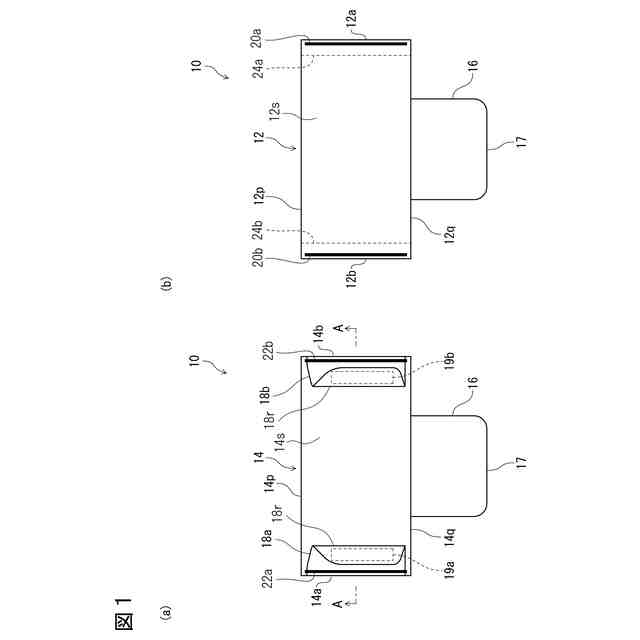

【選択図】図1
特許請求の範囲【請求項１】
着用時に着用者の腹側に配置される前身頃と、
着用時に着用者の背側に配置される後身頃と、
前記前身頃と前記後身頃とに結合されたクロッチ部と、
前記前身頃及び前記後身頃それぞれの両端部同士を互いに接合する一対の第１接合部と、
第１部分と第２部分とを有し、前記第２部分同士が互いに対向し、前記第１部分が前記後身頃の前記両端部のいずれか一方と隣り合うように、前記後身頃の前記前身頃とは反対側の一方主面に沿って配置され、前記第２部分が、前記前身頃の前記一方主面に解除可能に締結できるように構成された締結部を有する、一対のフラップ部材と、
前記フラップ部材それぞれの前記第１部分と前記前身頃とを互いに接合する一対の第２接合部と、
前記前身頃と前記後身頃とが繋がっている連続部分を前記前身頃又は前記第１接合部で引き裂いて分離できるように形成された一対の破断誘導線と、
を備え、
前記破断誘導線の引き裂き強度が、前記破断誘導線が形成されていない部分の前記連続部分の引き裂き強度よりも弱い、使い捨て着用物品。
続きを表示（約 3,100 文字）【請求項２】
前記フラップ部材の前記第２部分は、前記締結部が露出しないように折り畳まれた状態で、前記後身頃の前記一方主面に沿って配置される、請求項１に記載の使い捨て着用物品。
【請求項３】
前記破断誘導線は、前記前身頃の前記一方主面と他方主面との間を貫通する複数の貫通部分が前記前身頃の上縁と下縁との間に並ぶように形成されたミシン目である、請求項１又は２に記載の使い捨て着用物品。
【請求項４】
前記破断誘導線は、前記第１接合部であり、前記第１接合部の引き裂き強度が、前記前身頃及び前記後身頃それぞれの前記第１接合部が形成されていない部分の引き裂き強度よりも弱い、請求項１又は２に記載の使い捨て着用物品。
【請求項５】
前記後身頃の前記一方主面に垂直な方向から見ると、前記第１接合部と前記第２接合部とが重なり合う、請求項１ないし４のいずれか一つに記載の使い捨て着用物品。
【請求項６】
前記締結部は、面ファスナのフック部材である、請求項１ないし５のいずれか一つに記載の使い捨て着用物品。
【請求項７】
第１及び第２の破断誘導線が形成された前身頃と、後身頃と、前記前身頃と前記後身頃とに結合されたクロッチ部とを含む個片になる予定の部分が繋がっている本体連続体を形成し、前記前身頃になる予定の部分が繋がっている前身頃連続部と、前記後身頃になる予定の部分が繋がっている後身頃連続部とが互いに離れている状態で搬送する第１工程と、
第１及び第２フラップ部材を形成するための基材連続体と、フック部材を形成するためのフック連続体とを搬送しながら互いに接合し所定形状に切断して、それぞれ前記フック部材を有する前記第１及び第２フラップ部材が繋がっている分割前フラップ部材を形成する第２工程と、
前記分割前フラップ部材を前記本体連続体の前記後身頃連続部の一方主面に重ねるとともに、前記本体連続体の前記後身頃連続部の他方主面に前記本体連続体の前記前身頃連続部を重ね、前記分割前フラップ部材と前記本体連続体の重ね合わせた前記前身頃連続部及び前記後身頃連続部とを互いに接合して、前記本体連続体の前記前身頃連続部と前記後身頃連続部とを互いに接合する第１接合部と、前記分割前フラップ部材と前記本体連続体の前記後身頃連続部とを互いに接合する第２接合部とを形成する第３工程と、
互いに接合された前記分割前フラップ部材及び前記本体連続体を切断して、一対の前記第１接合部が前記前身頃及び前記後身頃それぞれの両端部同士を互いに結合し、一対の前記第２接合部が前記後身頃と前記フラップ部材とを互いに接合する前記個片を形成する第４工程と、
を備え、
前記第１工程において、前記第１及び第２破断誘導線は、前記第１及び第２破断誘導線の引き裂き強度が、前記前身頃連続部の前記第１及び第２破断誘導線が形成されていない部分の引き裂き強度よりも弱くなるように形成する、使い捨て着用物品の製造方法。
【請求項８】
前身頃と、後身頃と、前記前身頃と前記後身頃とに結合されたクロッチ部とを含む個片になる予定の部分が繋がっている本体連続体を形成し、前記前身頃になる予定の部分が繋がっている前身頃連続部と、前記後身頃になる予定の部分が繋がっている後身頃連続部とが互いに離れている状態で搬送する第１工程と、
第１及び第２フラップ部材を形成するための基材連続体と、フック部材を形成するためのフック連続体とを搬送しながら互いに接合し所定形状に切断して、それぞれ前記フック部材を有する前記第１及び第２フラップ部材を形成する第２工程と、
前記第１及び第２フラップ部材を、前記本体連続体の前記後身頃連続部の一方主面に重ね、前記第１及び第２フラップ部材と前記本体連続体の前記後身頃連続部とを互いに接合して、第２接合部を形成する第３工程と、
前記本体連続体の前記後身頃連続部の他方主面に、前記本体連続体の前記前身頃連続部を重ね、前記本体連続体の重ね合わせた前記前身頃連続部と前記後身頃連続部とを互いに接合して、第１接合部を形成する第４工程と、
前記本体連続体を切断して、一対の前記第１接合部が前記前身頃及び前記後身頃それぞれの両端部同士を互いに結合し、一対の前記第２接合部が前記後身頃と前記第１及び第２フラップ部材とを互いに接合する前記個片を形成する第５工程と、
を備え、
前記第４工程において、前記第１接合部は、前記第１接合部の引き裂き強度が、前記前身頃連続部及び前記後身頃連続部それぞれの前記第１接合部が形成されていない部分の引き裂き強度よりも弱くなるように形成する、使い捨て着用物品の製造方法。
【請求項９】
前記第１及び第２フラップ部材を、前記本体連続体の前記後身頃連続部の前記一方主面に重ねると、前記第１及び第２フラップ部材と前記本体連続体の前記後身頃連続部との間に、接着剤塗布部が配置されるように、前記本体連続体の前記後身頃連続部、前記基材連続体、又は、前記第１及び第２フラップ部材に接着剤を塗布して、前記接着剤塗布部を形成し、
前記第３工程において、前記第１及び第２フラップ部材を前記本体連続体の前記後身頃連続部の前記一方主面に重ね、前記接着剤塗布部を介して、前記第１及び第２フラップ部材を前記本体連続体の前記後身頃連続部に仮固定してから、前記第２接合部を形成する、請求項８に記載の使い捨て着用物品の製造方法。
【請求項１０】
前身頃と、後身頃と、前記前身頃と前記後身頃とに結合されたクロッチ部とを含む個片になる予定の部分が繋がっている本体連続体を形成し、前記前身頃になる予定の部分が繋がっている前身頃連続部と、前記後身頃になる予定の部分が繋がっている後身頃連続部とが互いに離れている状態で搬送する第１工程と、
第１及び第２フラップ部材を形成するための基材連続体と、フック部材を形成するためのフック連続体とを搬送しながら互いに接合し所定形状に切断して、それぞれ前記フック部材を有する前記第１及び第２フラップ部材が繋がっている分割前フラップ部材を形成する第２工程と、
前記分割前フラップ部材を前記本体連続体の前記後身頃連続部の一方主面に重ねるとともに、前記本体連続体の前記後身頃連続部の他方主面に前記本体連続体の前記前身頃連続部を重ね、前記分割前フラップ部材と前記本体連続体の重ね合わせた前記前身頃連続部及び前記後身頃連続部とを互いに接合して、前記本体連続体の前記前身頃連続部と前記後身頃連続部とを互いに接合する第１接合部と、前記分割前フラップ部材と前記本体連続体の前記後身頃連続部とを互いに接合する第２接合部とを形成する第３工程と、
互いに接合された前記分割前フラップ部材及び前記本体連続体を切断して、一対の前記第１接合部が前記前身頃及び前記後身頃それぞれの両端部同士を互いに結合し、一対の前記第２接合部が前記後身頃と前記フラップ部材とを互いに接合する前記個片を形成する第４工程と、
を備え、
前記第３工程において、前記第１接合部は、前記第１接合部の引き裂き強度が、前記前身頃連続部及び前記後身頃連続部それぞれの前記第１接合部が形成されていない部分の引き裂き強度よりも弱くなるように形成する、使い捨て着用物品の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、使い捨て着用物品及びその製造方法に関し、詳しくは、引き裂いた後に再締結して着用できるパンツ型使い捨て着用物品及びその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、引き裂いた後に再締結して着用できるパンツ型使い捨て着用物品が提案されている。図１８は、このような使い捨て着用物品の立面図である。
【０００３】
図１８に示すように、このパンツ型使い捨て着用物品１５０は、前身頃１５２と後身頃１５７の両端同士が接合部１６２で互いに接合され、クロッチ部１６０の両端部が前身頃１５２と後身頃１５７とに取り付けられている。前身頃１５２の両端部に、胴回り開口１６５から脚回り開口１６４に至る一対の破断誘導線１３２，１３４が形成されており、それぞれの破断誘導線１３２，１３４を跨ぐように一対のフラップ部材１６６，１６８が取り付けられている。
【０００４】
フラップ部材１６６，１６８の基端部１４３は、前身頃１５２に接合されており、先端部１４９に締結要素が設けられ、先端部１４９の締結要素が、前身頃１５２の締結領域１４０に対して離接可能となっている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
米国特許出願公開第２００２／０１４８５５７号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このような使い捨て着用物品１５０は、着用前に破断誘導線１３２，１３４に沿って前身頃１５２を引き裂いた後、着用者の脚が脚回り開口１６４を通るように着用者の脚回りに巻き付け、フラップ部材１６６，１６８を再締結することによって、着用することがある。このような着用を行う際に、破断誘導線１３２，１３４に沿って前身頃１５２を引き裂く際に、フラップ部材１６６，１６８が邪魔になる。
【０００７】
かかる実情に鑑み、本発明が解決しようとする課題は、引き裂く際にフラップ部材が邪魔にならない使い捨て着用物品及びその製造方法を提供することである。
【課題を解決するための手段】
【０００８】
本発明は、上記課題を解決するために、以下のように構成した使い捨て着用物品を提供する。
【０００９】
使い捨て着用物品は、（ａ）着用時に着用者の腹側に配置される前身頃と、（ｂ）着用時に着用者の背側に配置される後身頃と、（ｃ）前記前身頃と前記後身頃とに結合されたクロッチ部と、（ｄ）前記前身頃及び前記後身頃それぞれの両端部同士を互いに接合する一対の第１接合部と、（ｅ）第１部分と第２部分とを有し、前記第２部分同士が互いに対向し、前記第１部分が前記後身頃の前記両端部のいずれか一方と隣り合うように、前記後身頃の前記前身頃とは反対側の一方主面に沿って配置され、前記第２部分が、前記前身頃の前記一方主面に解除可能に締結できるように構成された締結部を有する、一対のフラップ部材と、（ｆ）前記フラップ部材それぞれの前記第１部分と前記前身頃とを互いに接合する一対の第２接合部と、（ｇ）前記前身頃と前記後身頃とが繋がっている連続部分を前記前身頃又は前記第１接合部で引き裂いて分離できるように形成された一対の破断誘導線、を備え、（ｉ）前記破断誘導線の引き裂き強度が、前記破断誘導線が形成されていない部分の前記連続部分の引き裂き強度よりも弱く、（ii）前記破断誘導線に沿って引き裂かれた前記連続部分を、前記フラップ部材の前記第２部分の前記締結部を前記前身頃の前記一方主面に締結することによって再び繋ぐことができるように構成される。
【００１０】
上記構成によれば、破断誘導線に沿って引き裂かれた連続部分を、フラップ部材の第２部分の締結部を前身頃の一方主面に締結することによって、再び繋ぐことができる。フラップ部材が後身頃に沿って配置されているので、破断誘導線に沿って連続部分を引き裂くとき、フラップ部材が邪魔にならない。
（【００１１】以降は省略されています）
