公開番号2025036756
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2025002696,2022576288
出願日2025-01-08,2021-01-21
発明の名称アッパー及びこれを備えた靴
出願人株式会社アシックス
代理人弁理士法人酒井国際特許事務所
主分類A43B 23/02 20060101AFI20250306BHJP(履物)
要約【課題】従来よりもアッパーの剛性を局所的に低下させることができるアッパーを得ること。
【解決手段】アッパー2は、足の甲を覆うアッパー本体20を備える。アッパー本体20は、第1層と、第1層と隙間を空けて配置される第2層と、第1層と第2層とを繋ぐ第3層と、を備える。アッパー本体20には、標準領域9と無孔領域8と低剛性領域4が形成されている。無孔領域8には第3層が設けられておらず第1層と第2層とに孔が形成されていない。低剛性領域4には、第3層が設けられておらず第1層及び第2層に少なくとも1つの孔が形成されている。低剛性領域4の第1層及び第2層に形成された少なくとも1つの孔は相互に対応する位置に形成されている。
【選択図】図3
特許請求の範囲【請求項１】
足の甲を覆うアッパー本体を備え、
前記アッパー本体は、第１層と、前記第１層と隙間を空けて配置される第２層と、前記第１層と前記第２層とを繋ぐ第３層と、を備え、
前記アッパー本体には、標準領域と、前記標準領域よりも剛性が低い無孔領域と、前記無孔領域よりも剛性が低い低剛性領域と、が形成され、
前記標準領域には、前記第１層および前記第２層に孔が形成されておらず、
前記無孔領域には、前記第３層が設けられておらず、かつ、前記無孔領域の前記第１層と前記第２層に孔が形成されておらず、
前記低剛性領域には、前記第３層が設けられておらず、かつ、前記低剛性領域の前記第１層及び前記第２層にそれぞれ少なくとも１つの孔が形成されており、
前記低剛性領域における前記第１層の少なくとも１つの孔及び前記第２層の少なくとも１つの孔は、前記第１層と前記第２層において相互に対応する位置に並んで形成されている、アッパー。
続きを表示（約 940 文字）【請求項２】
前記第１層の少なくとも１つの孔及び前記第２層の少なくとも１つの孔は、実質的に同一形状である、請求項１に記載のアッパー。
【請求項３】
前記孔の形状は、円形、楕円形、又は、２ｎ角形（ｎは２以上の整数）である、請求項１又は２に記載のアッパー。
【請求項４】
前記アッパー本体は、足の前足部を覆うアッパー前足部を有し、
前記低剛性領域は、前記アッパー前足部に配置される第１低剛性領域を含む、請求項１から３のいずれか１項に記載のアッパー。
【請求項５】
前記第１層には、前後方向及び足幅方向に互いに間隔を空けて配置された複数の貫通孔が形成され、
足幅方向における前記アッパー本体の中央部の前記貫通孔の総開口面積は、足幅方向における前記アッパー本体の側面部の前記貫通孔の総開口面積よりも大きい、請求項１から４のいずれか１項に記載のアッパー。
【請求項６】
前記孔は、前記第１低剛性領域において、前後方向及び足幅方向に並んで形成された複数の第１孔を含み、
前記第１孔の形状は、菱形である、請求項４に記載のアッパー。
【請求項７】
前記アッパー本体は、足の中足部を覆うアッパー中足部を有し、
前記低剛性領域は、前記アッパー中足部に配置される第２低剛性領域を含む、請求項４又は６に記載のアッパー。
【請求項８】
前記第２低剛性領域には、足幅方向に沿って、前記第３層が設けられている箇所と前記第３層が設けられていない箇所とが交互に配置されている、請求項７に記載のアッパー。
【請求項９】
前記孔は、前記第２低剛性領域において、前後方向及び足幅方向に並んで形成された複数の第２孔を含み、
前記第２孔の形状は、正方形又は長方形である、請求項７又は８に記載のアッパー。
【請求項１０】
前記第３層は、複数本の線状体を含み、
前記低剛性領域における前記線状体の密度は、前後方向の一方から他方に向かうにつれて高くなる、請求項１から９のいずれか１項に記載のアッパー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、アッパー及びこれを備えた靴に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、アッパーを備える靴が知られている。例えば、特許文献１には、第１層と、第１層と間隔を空けて配置される第２層と、第１層と第２層との間に配置される第３層とを備えるアッパーが開示されている。特許文献１に開示されたアッパーには、第３層が設けられている箇所と第３層が設けられていない箇所とがある。
【先行技術文献】
【特許文献】
【０００３】
特表２０１７－５３７７１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたアッパーでは、第３層が設けられている箇所の剛性よりも第３層が設けられていない箇所の剛性が低くなる。しかし、動作時の足の屈曲やねじれに対するアッパーの追従性を高めるために、アッパーの剛性を局所的に更に低下させたいという要望がある。
【０００５】
本発明は、上記に鑑みてなされたものであって、従来よりもアッパーの剛性を局所的に低下させることができるアッパーを得ることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明に係るアッパーは、足の甲を覆うアッパー本体を備え、アッパー本体は、第１層と、第１層と隙間を空けて配置される第２層と、第１層と第２層とを繋ぐ第３層と、を備える。アッパー本体には、標準領域と、標準領域よりも剛性が低い無孔領域と、無孔領域よりも剛性が低い低剛性領域と、が形成され、標準領域には、第１層および第２層に孔が形成されておらず、無孔領域には、第３層が設けられておらず、かつ、無孔領域の第１層と第２層に孔が形成されておらず、低剛性領域には、第３層が設けられておらず、かつ、低剛性領域の第１層及び第２層にそれぞれ少なくとも１つの孔が形成されており、低剛性領域における第１層の少なくとも１つの孔及び第２層の少なくとも１つの孔は、第１層と第２層において相互に対応する位置に並んで形成されている。
【発明の効果】
【０００７】
本発明に係るアッパーは、従来よりもアッパーの剛性を局所的に低下させることができるという効果を奏する。
【図面の簡単な説明】
【０００８】

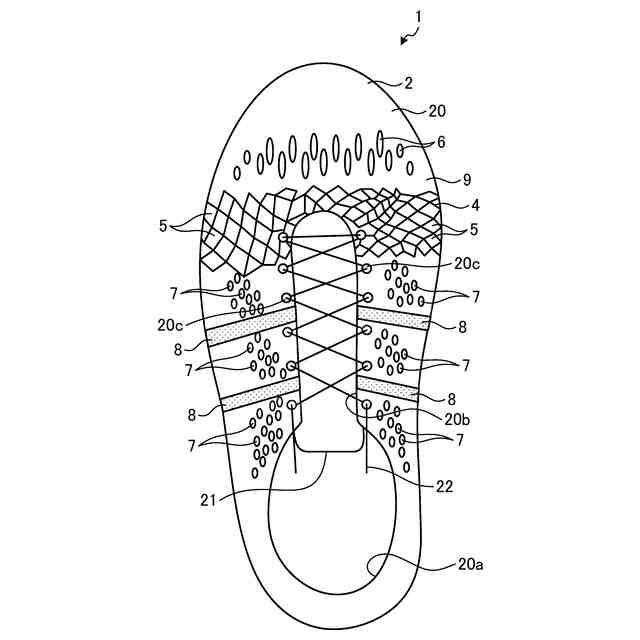

図１は、本発明の実施の形態１に係る靴の平面図である。

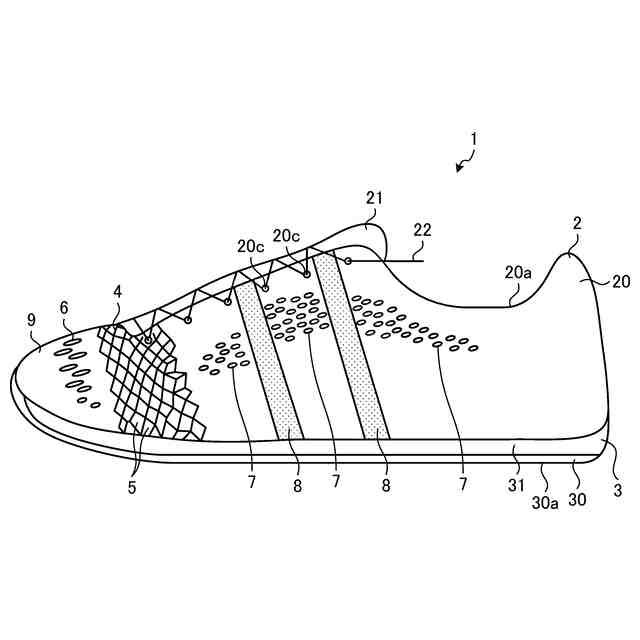

図２は、実施の形態１に係る靴の外足側側面図である。

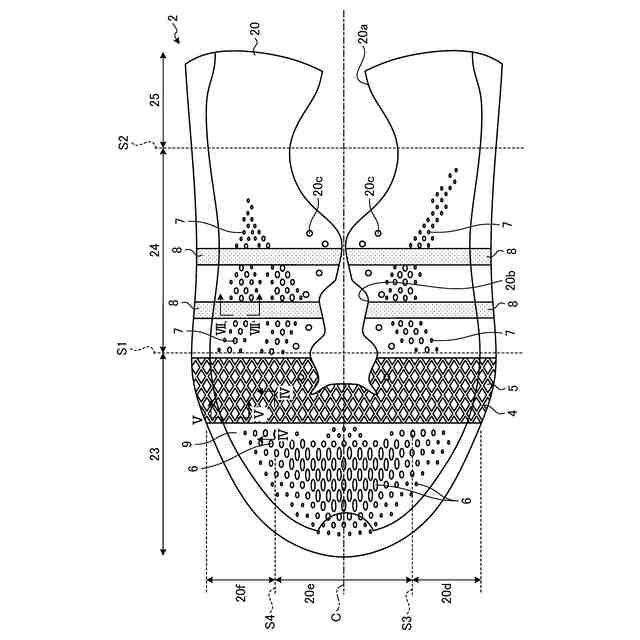

図３は、実施の形態１に係るアッパーの展開図である。

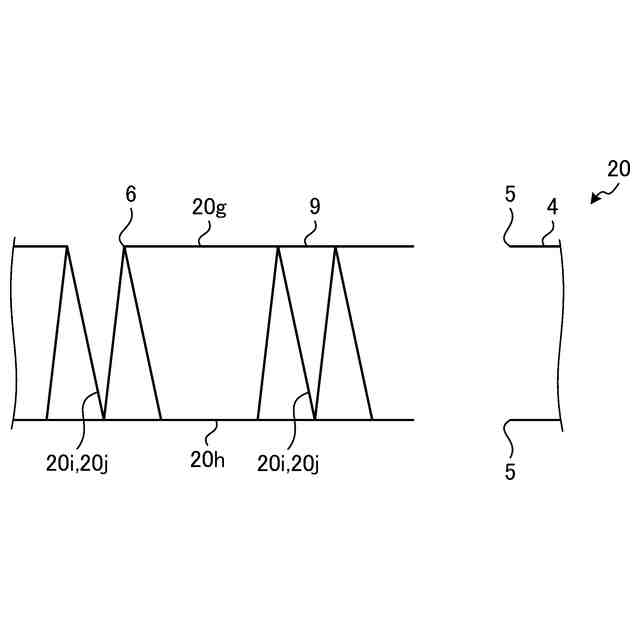

図４は、図３に示されるＩＶ－ＩＶ線に沿った断面図である。

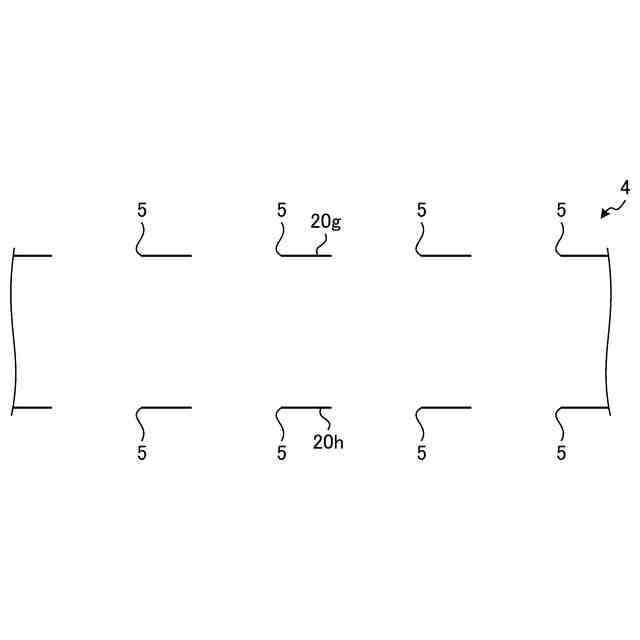

図５は、図３に示されるＶ－Ｖ線に沿った断面図である。

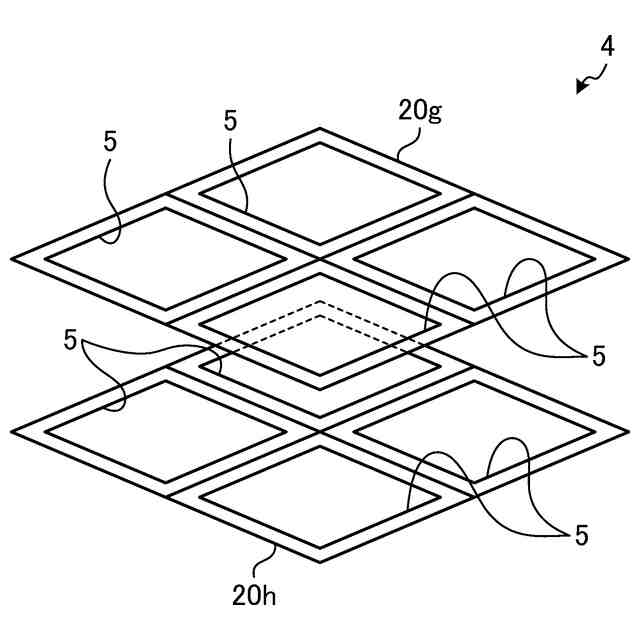

図６は、低剛性領域の一部を模式的に示した斜視図である。

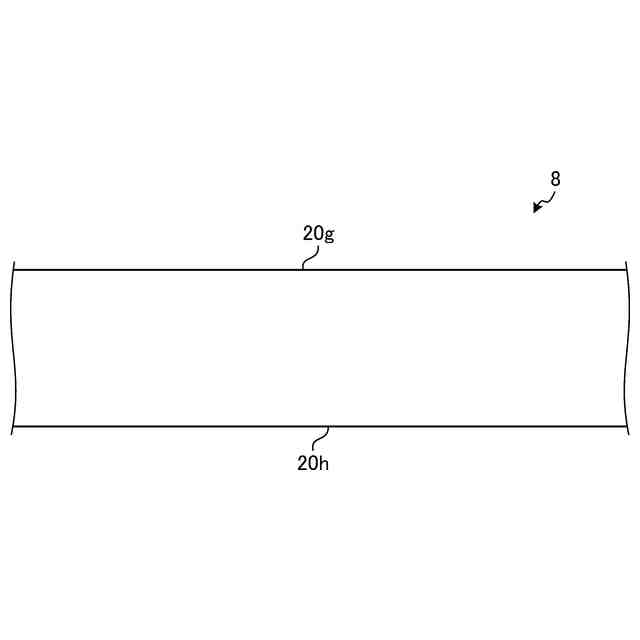

図７は、図３に示されるＶＩＩ－ＶＩＩ線に沿った断面図である。

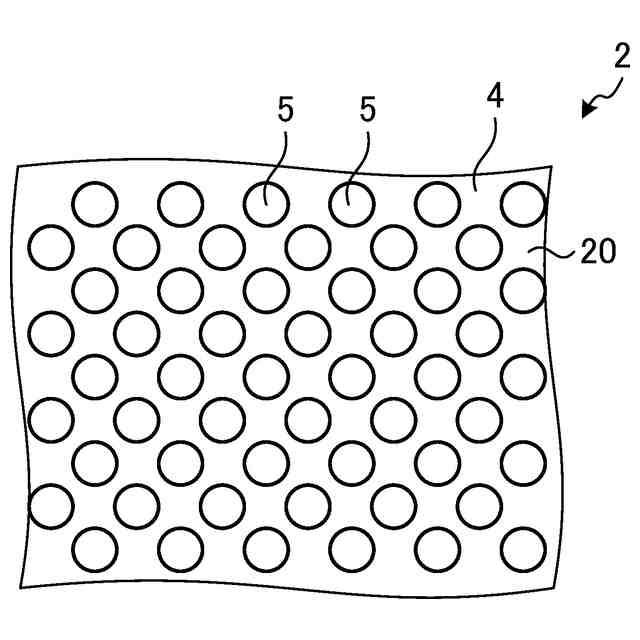

図８は、実施の形態１の第１変形例に係るアッパーの低剛性領域の部分拡大平面図である。

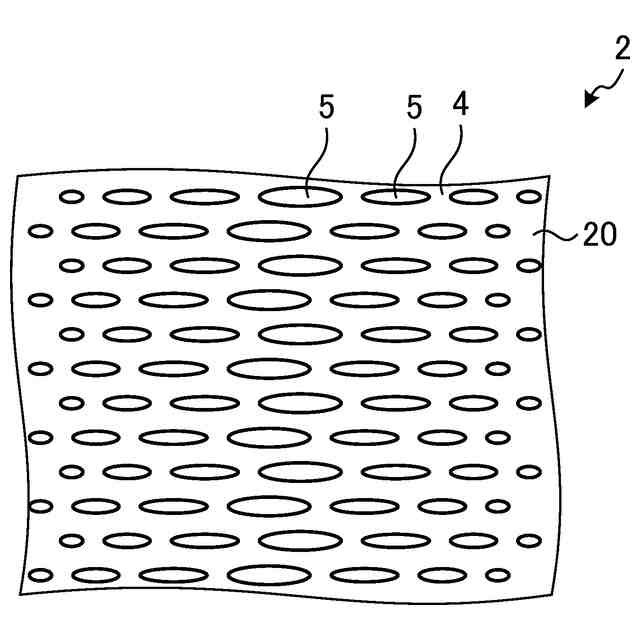

図９は、実施の形態１の第２変形例に係るアッパーの低剛性領域の部分拡大平面図である。
図１０は、本発明の実施の形態２に係る靴の平面図である。
図１１は、実施の形態２に係る靴の外足側側面図である。
図１２は、実施の形態２に係るアッパーの展開図である。
図１３は、図１２に示されるＸＩＩＩ－ＸＩＩＩ線に沿った断面図である。
図１４は、図１２に示されるＸＩＶ－ＸＩＶ線に沿った断面図である。
図１５は、図１２に示されるＸＶ－ＸＶ線に沿った断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係るアッパー及びこれを備えた靴の実施例を図面に基づいて詳細に説明する。なお、この実施例によりこの発明が限定されるものではない。
【００１０】
以下において示す実施の形態においては、靴を平面視した状態において靴の中心を通る垂線であるシューズセンター軸が延在する方向を前後方向と称し、靴を平面視した状態において上記前後方向と直交する方向を足幅方向と称する。
（【００１１】以降は省略されています）
