公開番号2025036745
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2025002470,2024187013
出願日2025-01-07,2016-02-29
発明の名称紫外線照射装置
出願人株式会社飯田照明
代理人個人,個人
主分類H05B 45/345 20200101AFI20250306BHJP(他に分類されない電気技術)
要約【課題】LEDを高効率で使用できる照射装置を提供する。
【解決手段】照射装置1は、長尺状の実装基板15と、実装基板15の長手方向に沿って間隔を置いて実装された複数個のLED3と、複数個のLED3を点灯させる点灯回路11とを有し、LED3の定格電力は1W以上であり、点灯回路11は、LED3に対して当該LED3の定格電流よりも低い電流を供給する。
【選択図】図2
特許請求の範囲【請求項１】
長尺状の実装基板と、
前記実装基板の長手方向に沿って間隔を置いて実装された複数個のＬＥＤと、
前記複数個のＬＥＤを点灯させる点灯回路と
を有し、
前記ＬＥＤの定格電力は１Ｗ以上であり、
前記点灯回路は、前記ＬＥＤに対して当該ＬＥＤの定格電流よりも低い電流を供給する、
照射装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、紫外線を照射するＬＥＤを光源に使用した紫外線照射装置に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来から、装飾、紙幣や骨董品等の鑑定、樹脂やインクの硬化等に、蛍光作用の強い近紫外線を放射するブラックライト蛍光ランプがある（例えば、特許文献１）。
一方、近年、環境意識の高まりから、省電力化に優れたＬＥＤを光源に使用した照明装置が普及してきており、従来の紫外線ランプの代替としてＬＥＤを利用する線状光源（例えば、特許文献２）や、ブラックライト蛍光ランプに近い機能を有し且つＬＥＤを利用する紫外線照射装置が提案されている（例えば、特許文献３）。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－２８３５７０号公報
特開２０１４－１９４９１３号公報第３２段落
特開２０１３－１１４８７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献２及び特許文献３では、紫外線照射装置としてＬＥＤの使用が提案されているが、従来のブラックライトの代替として使用できるものは、具体的に提案されていない。一方で、ＬＥＤ（照射装置）を高効率で使用したいとの要望もある。
本発明が解決しようとする課題は、上記の問題点に鑑み、ＬＥＤを高効率で使用できる照射装置を提供することにある。
【課題を解決するための手段】
【０００５】
本発明は、ＬＥＤの定格電力が１Ｗ以上であり、点灯回路はＬＥＤに対して当該ＬＥＤの定格電流よりも低い電流を供給する。
【発明の効果】
【０００６】
本発明によれば、ＬＥＤを高効率で使用できる。
【図面の簡単な説明】
【０００７】
実施形態の紫外線照射装置の外観斜視図である。
実施形態の紫外線照射装置の分解斜視図である。

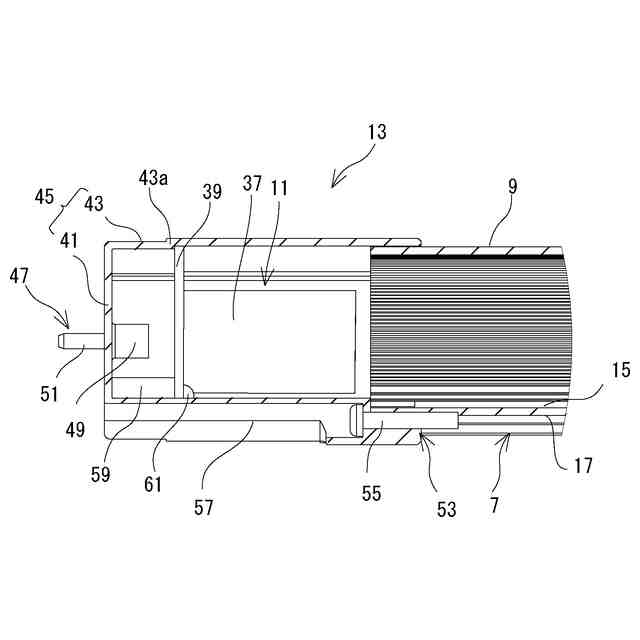

実施形態の紫外線照射装置の端部の縦断面図である。
実施形態の紫外線照射装置の端部の横断面図である。

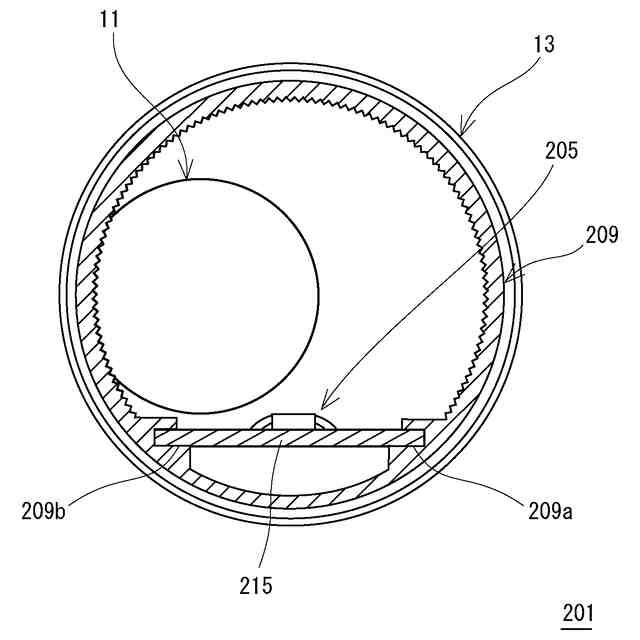

変形例の紫外線照射装置の端部の横断面図である。
変形例の紫外線照射装置の端部の横断面図である。
【発明を実施するための形態】
【０００８】
＜概要＞
本発明の一態様に係る紫外線照射装置は、紫外線を照射するＬＥＤに対して、前記ＬＥＤの定格電流よりも低い電流が供給される。
明細書の一態様に係る紫外線照射装置は、長尺状の実装基板と、前記実装基板の長手方向に沿って間隔を置いて実装された複数個のＬＥＤとを有し、前記ＬＥＤは、ピーク波長が３６５～４０５ｎｍの範囲内にある紫外線を出射し、前記ＬＥＤは、定格電力が１Ｗ以上であり、定格電流よりも低い電流が供給される。
明細書の一態様に係る紫外線照射装置は、紫外線を発する複数のＬＥＤを実装基板に実装し且つ第１の方向に長い紫外線照射装置において、前記複数のＬＥＤは、前記第１の方向に沿って５０ｍｍ～１５０ｍｍの間隔を置いて実装され、前記実装基板には、前記複数のＬＥＤ以外に、青色光を発するＬＥＤ、青色光をベースにした白色光を発するＬＥＤ、又は白色を発するＬＥＤも実装されている。
明細書の一態様に係る紫外線照射装置は、紫外線を発する複数のＬＥＤが実装基板に実装されている紫外線照射装置において、前記実装基板は第１の方向に長い帯状をし、前記ＬＥＤは前記実装基板の長手方向に５０ｍｍ～１５０ｍｍの間隔を置いて実装されている。
明細書の別態様に係る紫外線照射装置において蛍光灯を利用した直管状のブラックライトが取り付け可能な照明器具に着脱自在に装着するための口金部材を前記第１の方向の両端に備える。
明細書の一態様に係る照射装置は、複数のＬＥＤに対して、当該ＬＥＤの定格電流よりも低い電流が供給される。
明細書の別態様に係る照射装置において、前記低い電流は前記定格電流に対して６０％以下である。
明細書の別態様に係る照射装置において、前記ＬＥＤは紫外線を照射し、前記ＬＥＤは定格電流が１Ｗ以上である。
明細書の一態様に係る紫外線照射装置において、横断面が「Ｃ」字状をする透光性カバーと前記透光性カバーの開口を塞ぐ弓状のベース部材とから構成され且つ外観形状が円筒状をする筐体と、紫外線を発する複数のＬＥＤが実装基板に実装されてなり且つ前記筐体内に収容されるＬＥＤモジュールと、前記筐体の端部に装着される口金部材と、前記口金部材から受電して前記ＬＥＤモジュールを点灯させるための点灯回路とを備える。
明細書の別態様に係る紫外線照射装置において、前記実装基板は前記筐体の長手方向に長い帯状をし、前記ＬＥＤは前記実装基板の長手方向に５０ｍｍ～１５０ｍｍの間隔を置いて実装されている。
明細書の別態様に係る紫外線照射装置において、前記点灯回路は前記ＬＥＤに２００ｍＡ～４００ｍＡの電流を供給する。
【０００９】
＜実施形態＞
以下に実施形態について、図面を参照しながら詳細に説明する。
１．全体構成
紫外線照射装置１は、紫外線を照射するＬＥＤ３を備えるＬＥＤモジュール５と、ＬＥＤモジュール５を搭載するためのベース部材７と、ＬＥＤモジュール５を覆うカバー部材９と、ＬＥＤ３を発光させるための点灯回路１１と、ソケットから商用電力を受電するための口金部材１３とを有する。
紫外線照射装置１は具体的には直管状をしている。紫外線照射装置１は、横断面が「Ｃ」字状をするカバー部材９と、カバー部材９の「Ｃ」の開口を塞ぐ弓状のベース部材７とから構成され且つ外観形状が円筒状をする筐体６と、複数のＬＥＤ３が実装基板１５に実装されてなり且つ筐体６内に収容されるＬＥＤモジュール５と、筐体６の端部に装着される口金部材１３と、口金部材１３から受電してＬＥＤモジュール５を点灯させるための点灯回路１１とを備える。
【００１０】
２．各部構成
（１）ＬＥＤモジュール５
ＬＥＤモジュール５は、図２に示すように、長尺状の実装基板１５と、実装基板１５の長手方向に沿って間隔を置いて実装された複数個のＬＥＤ３とを有する。実装基板１５は、複数個のＬＥＤ３を所定の接続形態で実装するための実装パターンと、実装パターンと点灯回路１１とを接続するための端子パターンとからなる配線パターン（図示省略）を有している。
実装基板１５において、ＬＥＤ３が実装される側を表側と、ＬＥＤ３が実装されていない側を裏側とそれぞれする。なお、配線パターンは実装基板１５の表面に存在する。
後述のカバー部材９が拡散溝３５を有しているため、ＬＥＤ３から出射された紫外線（波長が３６５[ｎｍ]～４０５[ｎｍ]の範囲にある。）が均一に拡散されやすくなり、実装基板１５に実装されるＬＥＤ３のピッチを大きくできる。具体的には、ＬＥＤ３のピッチを５０［ｍｍ］～１２０［ｍｍ］にまで広げることができる。この場合、点灯中のＬＥＤ３の粒粒感はあるものの、ＬＥＤ３の半値角が１２０［度］程度あり、また、通常使用での被照射面はＬＥＤ３から１００［ｍｍ］以上離れており、実用上全く問題なく使用できる。なお、範囲を規定するＡ～Ｂの表示は、Ａ以上Ｂ以下の範囲をさす。
（【００１１】以降は省略されています）
