公開番号
2025034363
公報種別
公開特許公報(A)
公開日
2025-03-13
出願番号
2023140689
出願日
2023-08-31
発明の名称
電子制御装置
出願人
株式会社デンソー
代理人
個人
,
個人
,
個人
主分類
H05K
7/14 20060101AFI20250306BHJP(他に分類されない電気技術)
要約
【課題】接続される二つのコネクタの相対的な位置精度を向上できる電子制御装置を提供すること。
【解決手段】電子制御装置は、第1コネクタ611を有するベース基板と、ベース基板に対して直交方向に実装されるものであり配線基板111に設けられ第1コネクタと電気的に接続された第2コネクタ113を有する電子装置100と、第1コネクタと第2コネクタとを位置決めする位置決部材510と、を備えている。位置決部材は、ベース基板の厚み方向に沿って設けられた第1位置決穴612に挿入された第1突部520と、配線基板の平面方向に沿って設けられた第2位置決穴115に挿入され、第1突部の中心軸と同軸上に設けられた第2突部531と、を備えている。
【選択図】図26
特許請求の範囲
【請求項1】
第1コネクタ(611)を有するベース基板(600)と、
前記ベース基板に対して略直交方向に実装されるものであり、配線基板(111)と、前記配線基板に設けられ前記第1コネクタと電気的に接続された第2コネクタ(113)と、を有する電子装置(100)と、
前記ベース基板と前記電子装置との間に配置され、前記第1コネクタと前記第2コネクタとを位置決めする位置決部材(510)と、を備え、
前記位置決部材は、
前記ベース基板の厚み方向に沿って設けられた第1位置決穴(612)に挿入された、前記ベース基板との位置決用の第1突部(520)と、
前記配線基板の平面方向に沿って設けられた第2位置決穴(115)に挿入された、前記配線基板との位置決め用の第2突部(531)と、を備えていることを特徴とする電子制御装置。
続きを表示(約 770 文字)
【請求項2】
前記位置決部材は、前記電子装置の厚み方向において前記電子装置を挟み込む、前記配線基板との位置決用の挟込部(540)をさらに備え、
前記挟込部は、前記配線基板と接する部位である接触部(541,541a)を有する請求項1に記載の電子制御装置。
【請求項3】
前記ベース基板には、複数の前記電子装置が実装されるものであり、
前記位置決部材は、各電子装置に対して個別に位置決めした状態にて同数設けられている請求項1または2に記載の電子制御装置。
【請求項4】
前記位置決部材は、前記第2突部を一つのみ備えている請求項1に記載の電子制御装置。
【請求項5】
前記位置決部材は、前記第2突部に対して交差する方向に突出して設けられた補強部(532)を備えている請求項1に記載の電子制御装置。
【請求項6】
前記位置決部材は、一つの前記電子装置を挟み込む複数の前記挟込部を備えている請求項2に記載の電子制御装置。
【請求項7】
前記挟込部は、前記接触部に加えて、前記接触部との間で前記電子装置を押圧する押圧部材(534)を備えている請求項2または6に記載の電子制御装置。
【請求項8】
前記電子装置は、前記配線基板を収容する筐体(120,130~134)をさらに備え、
前記押圧部材は、前記電子装置の一部である前記筐体を押圧する請求項7に記載の電子制御装置。
【請求項9】
前記押圧部材は、板ばねである請求項8に記載の電子制御装置。
【請求項10】
前記挟込部は、前記押圧部材が取り付けられる取付部(544)を備えている請求項9に記載の電子制御装置。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、電子制御装置に関する。
続きを表示(約 2,300 文字)
【背景技術】
【0002】
特許文献1には、サポートを介してバックボードにプリント基板が保持される構成が開示されている。サポートは、基辺と、基辺に直交する一対の側辺とを備える。基辺には、コンタクトピンと、プリント基板側のコネクタを受入れ可能なハウジングを有する。側辺には、通気孔とプリント基板を挿入するためのガイド溝が相対する面に有する。
【0003】
サポートは、コンタクトピンをバックボードのスルーホールに挿入して位置決めされる。一方、プリント基板は、バックボードから突出したサポートのガイド溝に挿入される。また、プリント基板は、ガイド溝によって上下方向の移動を阻止され、長手方向のみに滑動する。そして、プリント基板のコネクタは、サポート側のコンタクトピンと嵌合する。
【先行技術文献】
【特許文献】
【0004】
特開平8-204363号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
ところで、電子制御装置は、バックボードなどの主基板側のコネクタと、プリント基板など副基板側のコネクタとを位置決部材によって位置決めする構成が考えられる。しかしながら、電子制御装置は、位置決部材を用いたとしても、位置決部材と主基板との位置決めの基準と、位置決部材と副基板との位置決めの基準との位置によって、両コネクタの相対的な位置精度が低下する虞がある。また、上述の観点において、または言及されていない他の観点において、電子制御装置にはさらなる改良が求められている。
【0006】
開示される一つの目的は、接続される二つのコネクタの相対的な位置精度を向上できる電子制御装置を提供することである。
【課題を解決するための手段】
【0007】
ここに開示された電子制御装置は、
第1コネクタ(611)を有するベース基板(600)と、
ベース基板に対して略直交方向に実装されるものであり、配線基板(111)と、配線基板に設けられ第1コネクタと電気的に接続された第2コネクタ(113)と、を有する電子装置(100)と、
ベース基板と電子装置との間に配置され、第1コネクタと第2コネクタとを位置決めする位置決部材(510)と、を備え、
位置決部材は、
ベース基板の厚み方向に沿って設けられた第1位置決穴(612)に挿入された、ベース基板との位置決用の第1突部(520)と、
配線基板の平面方向に沿って設けられた第2位置決穴(115)に挿入された、配線基板との位置決め用の第2突部(531)と、を備えていることを特徴とする。
【0008】
このように、電子制御装置は、ベース基板と位置決部材とを位置決めする第1突部と、電子装置と位置決部材とを位置決めする第2突部とを備えている。よって、電子制御装置は、第1コネクタと第2コネクタとの相対的な位置精度を向上できる。
【0009】
この明細書において開示された複数の態様は、それぞれの目的を達成するために、互いに異なる技術的手段を採用する。請求の範囲およびこの項に記載した括弧内の符号は、後述する実施形態の部分との対応関係を例示的に示すものであって、技術的範囲を限定することを意図するものではない。この明細書に開示される目的、特徴、および効果は、後続の詳細な説明、および添付の図面を参照することによってより明確になる。
【図面の簡単な説明】
【0010】

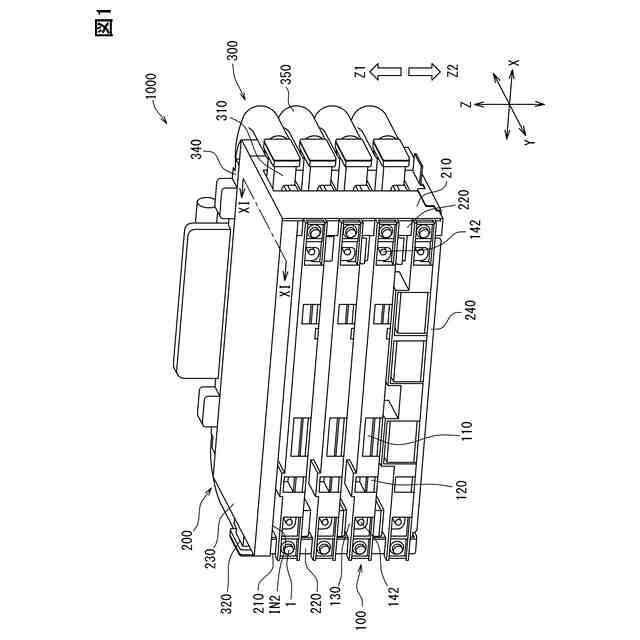

電子制御装置の概略構成を示す斜視図である。

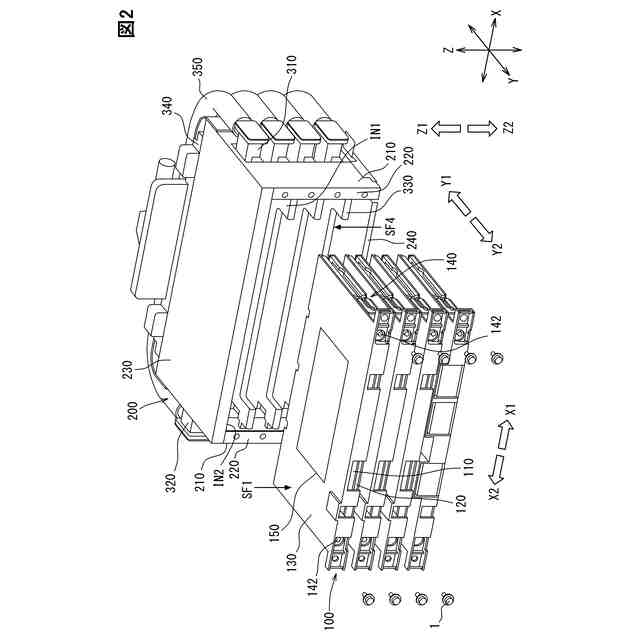

電子制御装置の電子装置が取り外された状態を示す斜視図である。

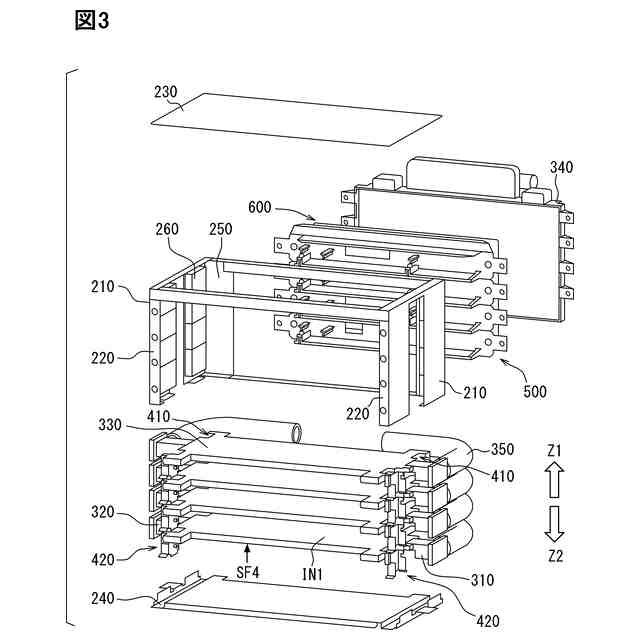

電子制御装置の概略構成を示す分解斜視図である。
電子装置の概略構成を示す分解斜視図である。

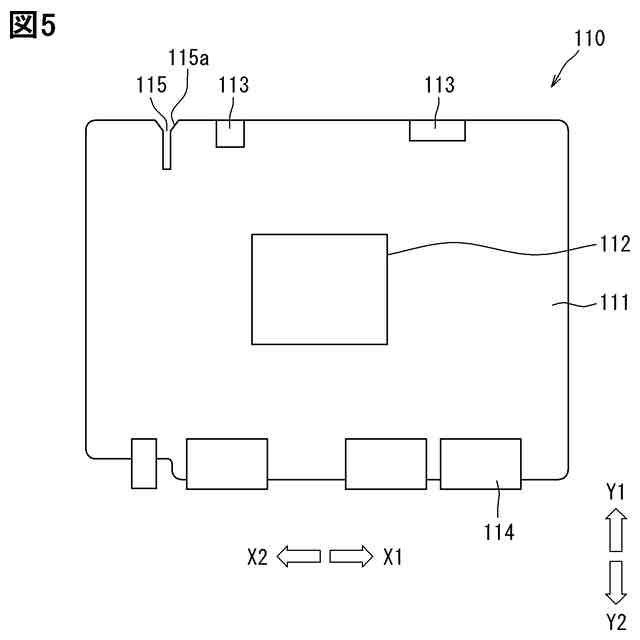

回路基板の概略構成を示す平面図である。

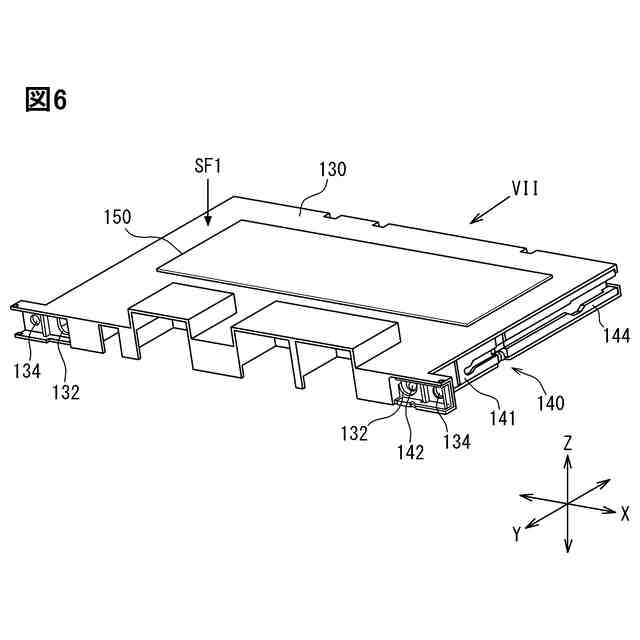

ケースの概略構成を示す斜視図である。

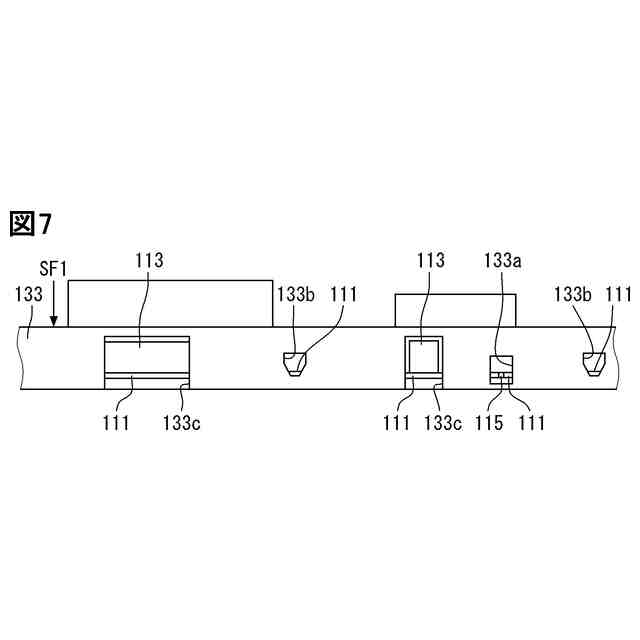

ケース背部の概略構成を示す斜視図である。

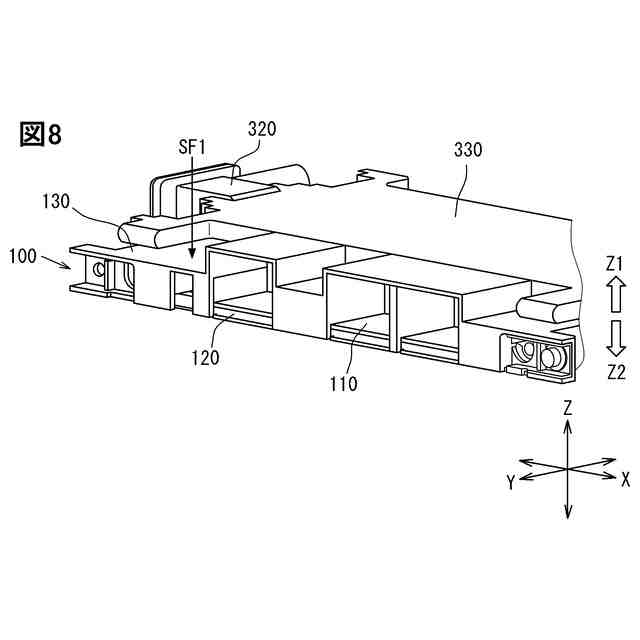

電子装置と冷却プレートとの概略構成を示す斜視図である。

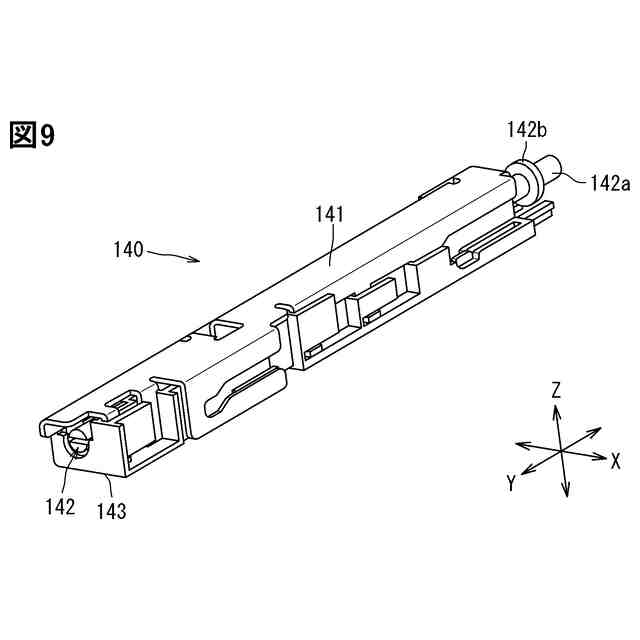

スライド部材の概略構成を示す斜視図である。
スライダの概略構成を示す斜視図である。
スライダの概略構成を示す斜視図である。
スライド部材の概略構成を示す断面図である。
冷却プレートの保持構造を示す斜視図である。
保持部材と可動部材の概略構成を示す斜視図である。
保持部材と可動部材の概略構成を示す平面図である。
可動部材の概略構成を示す斜視図である。
位置決部材とベース基板の概略構成を示す斜視図である。
位置決部材の概略構成を示す斜視図である。
図18のXIX部分の拡大図である。
図19のXX-XX線に沿う断面図である。
位置決部材とベース基板と電子装置の概略構成を示す斜視図である。
位置決部材の概略構成を示す拡大斜視図である。
位置決部材とベース基板と配線基板の概略構成を示す斜視図である。
図23のXXIV-XXIV線に沿う断面図である。
第2位置決部による位置決めを説明するイメージ図である。

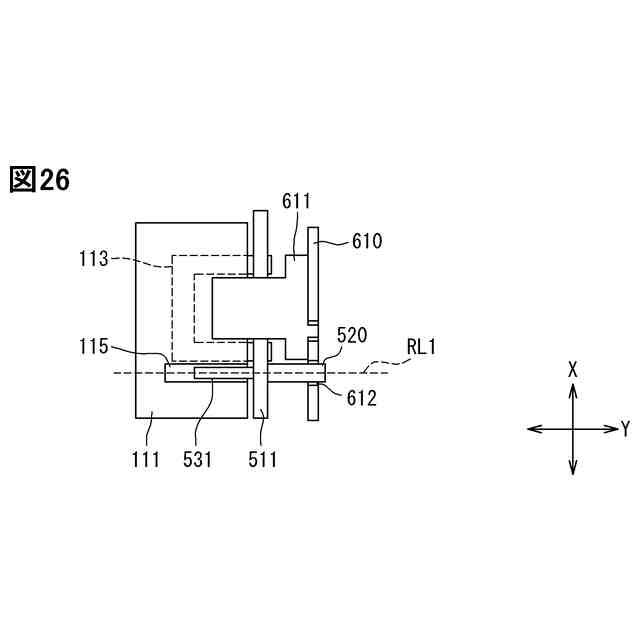

第1位置決部による位置決めを説明するイメージ図である。
電子装置の取り付けを説明するイメージ図である。
電子装置の取り付けを説明するイメージ図である。
電子装置の取り外しを説明するイメージ図である。
変形例における保持部材と可動部材を示す斜視図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
