発明の名称電子装置
出願人株式会社デンソー
代理人個人,個人,個人
主分類H05K 5/00 20250101AFI20250207BHJP(他に分類されない電気技術)
要約【課題】回路基板が被水することを抑制できる電子装置を提供すること。
【解決手段】電子装置101は、第1回路基板10を収容する第1筐体部材30と、第2回路基板20を収容し、第1筐体部材と組み付けられる第2筐体部材40と、第1回路基板と第2回路基板とを電気的に接続するコネクタ14,24と、を備えている。第2筐体部材は、コネクタが配置される第2開口部44と、第1筐体部材と対向する位置に設けられた、第2開口部の周辺を囲む溝部46cとを備えている。第1筐体部材は、コネクタが配置される第1開口部34と、第2筐体部材と対向する位置に設けられた、第1開口部の周辺を囲み、かつ、溝部に配置される第1突出部36aとを備えている。
【選択図】図2
特許請求の範囲【請求項１】
第１回路基板（１０）を収容する第１筐体部材（３０）と、
第２回路基板（２０）を収容し、前記第１筐体部材と組み付けられる第２筐体部材（４０）と、
前記第１回路基板と前記第２回路基板とを電気的に接続するコネクタ（１４，２４）と、を備え、
前記第２筐体部材は、前記コネクタが配置される第２開口部（４４）と、前記第１筐体部材と対向する位置に設けられた、前記第２開口部の周辺を囲む溝部（４６ｃ）と、を備え、
前記第１筐体部材は、前記コネクタが配置される第１開口部（３４）と、前記第２筐体部材と対向する位置に設けられた、前記第１開口部の周辺を囲み、かつ、前記溝部に配置される突出部（３６ａ，３６ｂ）と、を備えていることを特徴とする電子装置。
続きを表示（約 890 文字）【請求項２】
前記突出部は、前記第１開口部とは反対方向に突出する第１返し部（３６ｂ）を備えている請求項１に記載の電子装置。
【請求項３】
前記第２筐体部材は、前記溝部を形成する内壁部（４６ａ，４６ｂ）と外壁部（４６ｄ）とを備え、
前記内壁部は、前記第２開口部とは反対方向に突出する第２返し部（４６ｂ）を備えている請求項１または２に記載の電子装置。
【請求項４】
前記外壁部は、傾斜または湾曲している請求項３に記載の電子装置。
【請求項５】
前記突出部は、前記内壁部と対向配置されている請求項３に記載の電子装置。
【請求項６】
前記溝部の両端は、前記第２筐体部材の端部（４３）側に開放した開放端（ＯＥ１）が形成されている請求項１または２に記載の電子装置。
【請求項７】
前記溝部は、前記開放端を含み前記コネクタを挟み込む位置に設けられた二つの第１対向領域（ＡＲ１）と、二つの前記第１対向領域に連通する第２対向領域（ＡＲ２）とを含み、
前記第２対向領域における前記溝部の底面（ＳＦ４３）は、中央部が前記第１筐体部材側に突出する湾曲部（４６ｃ１）を有している請求項６に記載の電子装置。
【請求項８】
前記溝部は、前記開放端を含み前記コネクタを挟み込む位置に設けられた二つの第１対向領域（ＡＲ１）と、二つの前記第１対向領域に連なる第２対向領域（ＡＲ２）とを含み、
前記第１対向領域における前記溝部の底面（ＳＦ４３）は、前記第１筐体部材から遠ざかるように傾斜した傾斜部（４６ｃ２）を有している請求項６に記載の電子装置。
【請求項９】
前記第２対向領域における前記溝部は、中央部から前記開放端に向かって湾曲して設けられている請求項７に記載の電子装置。
【請求項１０】
前記第２対向領域における前記溝部は、中央部から前記開放端に向かって傾斜して設けられている請求項７に記載の電子装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
電子装置の一例として特許文献１に開示された技術がある。特許文献１には、回路基板と、回路基板に配置された電子部品、および電子部品に配置された熱伝導部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／１９２０３１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、電子装置は、二つの回路基板どうしをコネクタにて電気的に接続する構成が考えられる。この場合、電子装置は、結露による水滴や液状冷媒がコネクタに被水する虞がある。
【０００５】
開示される一つの目的は、コネクタが被水することを抑制できる電子装置を提供することである。
【課題を解決するための手段】
【０００６】
ここに開示された電子装置は、
第１回路基板（１０）を収容する第１筐体部材（３０）と、
第２回路基板（２０）を収容し、第１筐体部材と組み付けられる第２筐体部材（４０）と、
第１回路基板と第２回路基板とを電気的に接続するコネクタ（１４，２４）と、を備え、
第２筐体部材は、コネクタが配置される第２開口部（４４）と、第１筐体部材と対向する位置に設けられた、第２開口部の周辺を囲む溝部（４６ｃ）と、を備え、
第１筐体部材は、コネクタが配置される第１開口部（３４）と、第２筐体部材と対向する位置に設けられた、第１開口部の周辺を囲み、かつ、溝部に配置される突出部（３６ａ，３６ｂ）と、を備えていることを特徴とする。
【０００７】
このように、電子装置は、第２筐体部材における第２開口部の周辺を囲む溝部に、第１筐体部材における第１開口部の周辺を囲む突出部が配置される。そのため、電子装置は、溝部と突出部によって、コネクタの外部から流れてくる水がコネクタに被水することを抑制できる。
【０００８】
この明細書において開示された複数の態様は、それぞれの目的を達成するために、互いに異なる技術的手段を採用する。請求の範囲およびこの項に記載した括弧内の符号は、後述する実施形態の部分との対応関係を例示的に示すものであって、技術的範囲を限定することを意図するものではない。この明細書に開示される目的、特徴、および効果は、後続の詳細な説明、および添付の図面を参照することによってより明確になる。
【図面の簡単な説明】
【０００９】

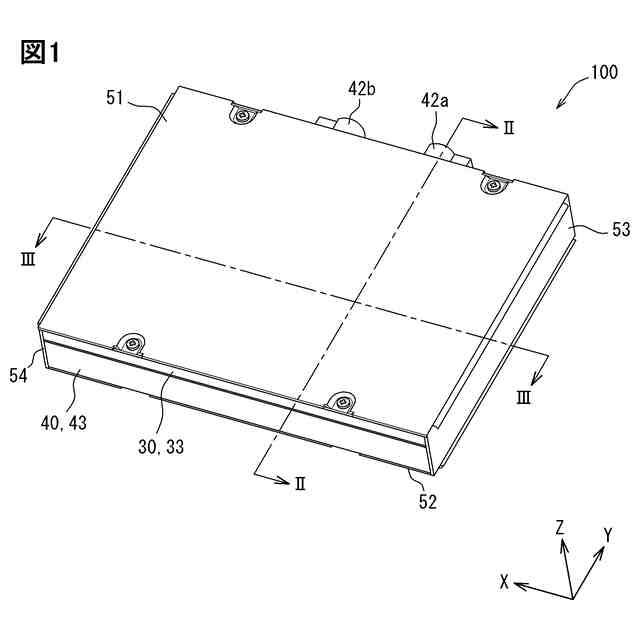

電子装置の概略構成を示す斜視図である。

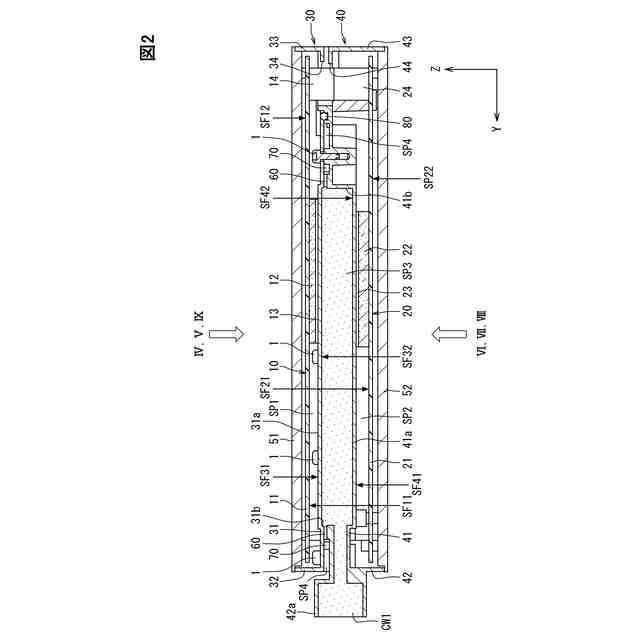

図１のII-II線に沿う断面図である。

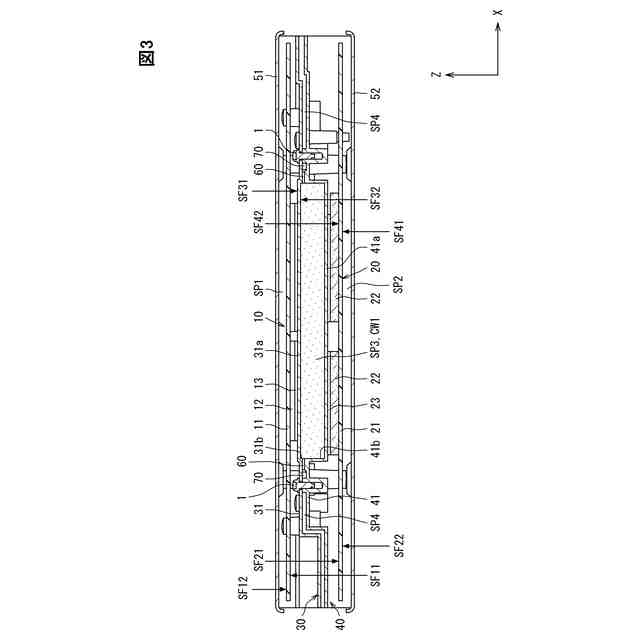

図１のIII-III線に沿う断面図である。

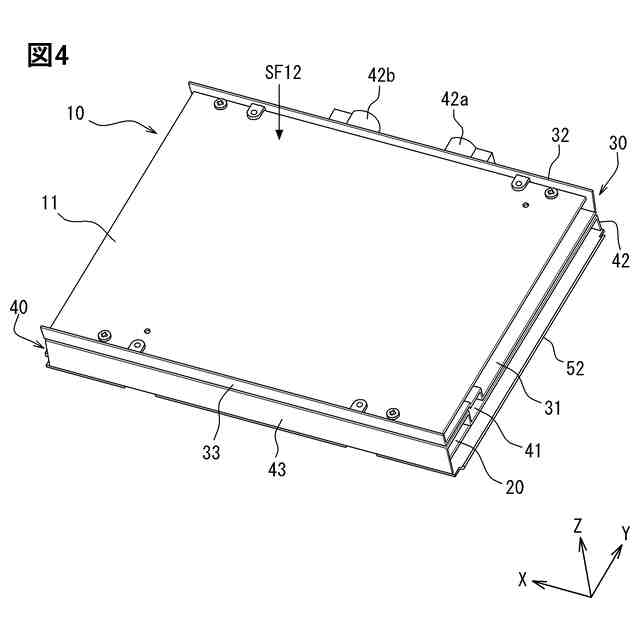

第１回路基板側の概略構成を示す斜視図である。

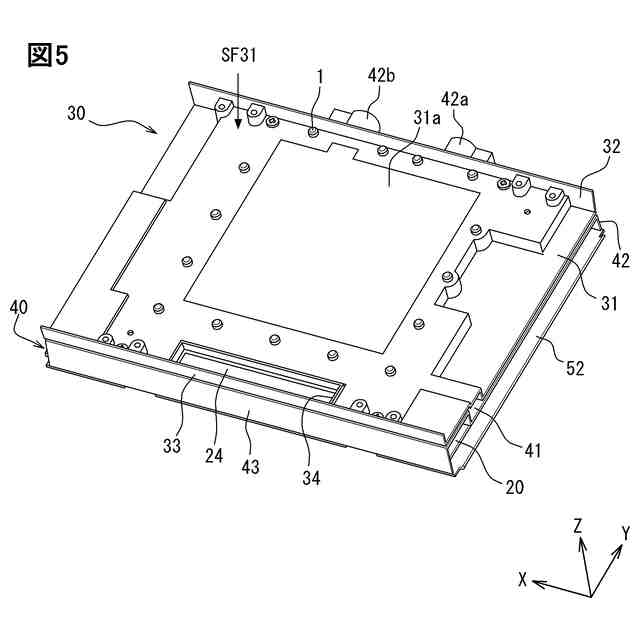

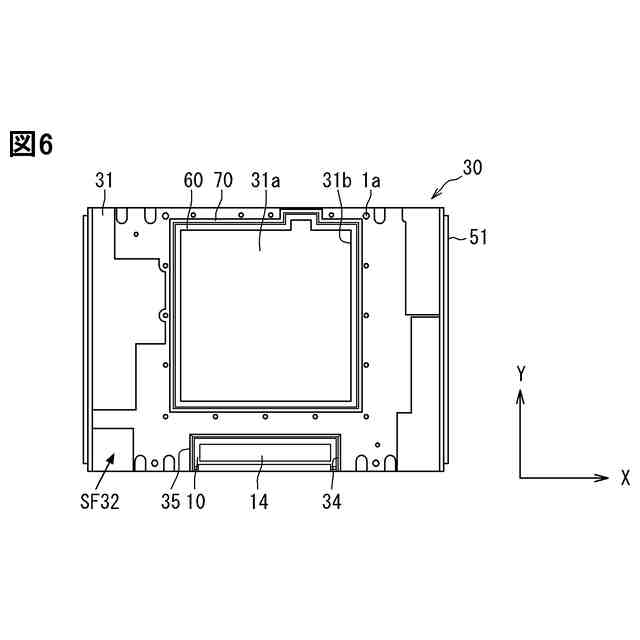

第１筐体部材の搭載面側の概略構成を示す斜視図である。
第１筐体部材の対向面側の概略構成を示す斜視図である。

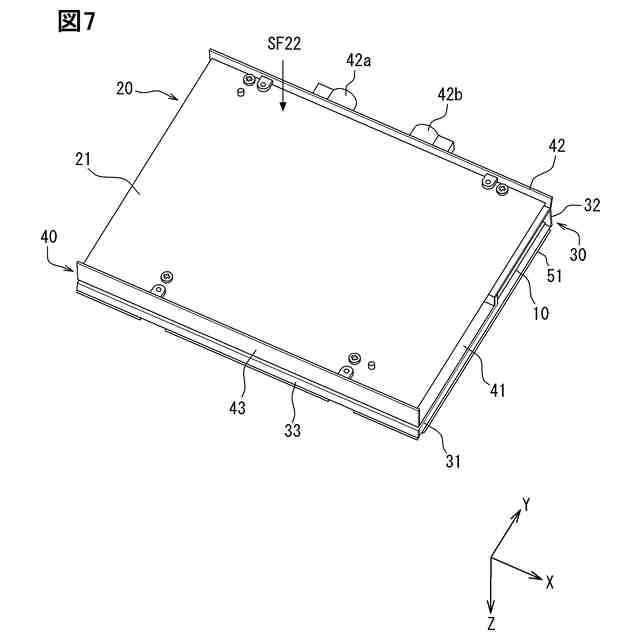

第２回路基板側の概略構成を示す斜視図である。
第２筐体部材の搭載面側の概略構成を示す斜視図である。
第２筐体部材の対向面側の概略構成を示す斜視図である。
電子装置の概略構成を示す分解斜視図である。
第２実施形態における電子装置の概略構成を示す斜視図である。
図１１のXII-XII線に沿う断面図である。
図１１のXIII-XIII線に沿う断面図である。
電子装置の開放端側の概略構成を示す斜視図である。
第１筐体部材の対向面側の概略構成を示す斜視図である。
第１筐体部材の対向面側の概略構成を示す斜視図である。
第２筐体部材の対向面側の概略構成を示す斜視図である。
第２筐体部材の対向面側の概略構成を示す斜視図である。
変形例１における第２筐体部材の対向面側の概略構成を示す斜視図である。
変形例１における第２筐体部材の対向面側の概略構成を示す斜視図である。
変形例２における第２筐体部材の対向面側の概略構成を示す斜視図である。
電子装置の概略構成を示す断面図である。
変形例３における第２筐体部材の対向面側の概略構成を示す斜視図である。
図２３のXXIV-XXIV線に沿う断面図である。
変形例３における第２筐体部材の対向面側の概略構成を示す断面図である。
【発明を実施するための形態】
【００１０】
以下において、図面を参照しながら、本開示を実施するための複数の形態を説明する。なお、以下においては、互いに直交する３方向をＸ方向、Ｙ方向、Ｚ方向と示す。
