公開番号2025034313
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140622
出願日2023-08-31
発明の名称時計
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04B 19/08 20060101AFI20250306BHJP(時計)
要約【課題】時計の文字板上で、ユーザが認識しやすい目盛り表示を実現する。
【解決手段】時計1の高度表示部33は、文字板30上に、時字32とは異なる複数の目盛り33cと、指針軸O2を中心に回転することによって複数の目盛り33cのうちのいずれかの目盛りを指し示す指針33aと、を備えている。また、文字板30には、複数の目盛り33cのうち、隣り合った複数の目盛り33cの延長線上に当該目盛りそれぞれに対応する数字33dが表示されている。
【選択図】図2
特許請求の範囲【請求項１】
複数の時字と、当該時字とは別の複数の目盛りと、が表示された文字板と、
第１の回転軸を中心に回転することによって前記文字板上の前記複数の時字のうちのいずれかの時字を指し示す第１の指針と、
第２の回転軸を中心に回転することによって前記文字板上の前記複数の目盛りのうちのいずれかの目盛りを指し示す第２の指針と、
を備え、
前記文字板には、前記複数の目盛りのうち、隣り合った複数の目盛りの延長線上に当該目盛りそれぞれに対応する数字又は文字が表示されている、
ことを特徴とする時計。
続きを表示（約 960 文字）【請求項２】
前記第２の指針は、いずれかの前記目盛りを指し示す場合に、前記第２の指針の先端が前記目盛りと重なるようになっている、
ことを特徴とする請求項１に記載の時計。
【請求項３】
前記第２の指針は、いずれかの前記目盛りを指し示す場合に、前記数字又は前記文字と重ならないようになっている、
ことを特徴とする請求項１に記載の時計。
【請求項４】
前記隣り合った複数の目盛りそれぞれに対応する数字又は文字は、一列に並んで表示されている、
ことを特徴とする請求項１に記載の時計。
【請求項５】
前記複数の目盛りには、基準となる数字に対応する基準目盛りが含まれており、
前記複数の目盛りのそれぞれの線の長さは、当該目盛りが前記基準目盛りから離れるにつれて長くなっている、
ことを特徴とする請求項４に記載の時計。
【請求項６】
前記基準目盛りは、前記第２の指針が前記基準目盛りを指し示したときに横向きとなる位置に表示されている、
ことを特徴とする請求項５に記載の時計。
【請求項７】
前記数字又は前記文字は、前記基準目盛りが延びる方向に対して垂直な方向に一列に並んで表示されている、
ことを特徴とする請求項５に記載の時計。
【請求項８】
複数の前記数字は、０及び符号が異なる複数の数字からなり、前記符号が異なる複数の数字は、０に対して対称的に並んで表示されている、
ことを特徴とする請求項４～７のいずれか一項に記載の時計。
【請求項９】
前記符号のそれぞれは、前記複数の数字の表示領域とは別の表示領域に、当該符号が付与される複数の数字に対応付けて一括して表示されている、
ことを特徴とする請求項８に記載の時計。
【請求項１０】
前記一列に並んで表示されている前記数字又は前記文字が１２時方向と６時方向とを結ぶ仮想直線の方向に一列に並んでいる場合において、０は、９時方向又は３時方向の前記時字の中心に対応する位置に表示されている、
ことを特徴とする請求項８に記載の時計。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、時計に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、盤面（文字板）上に目盛Ｍが表示されるとともに、その目盛Ｍの所定間隔の目盛り線の延長線上に数字が表示され、その目盛Ｍを表示針７８で指し示すようなパワーリザーブ表示機構を備えた時計が開示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２３４４３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上述の目盛Ｍでは、数字が飛び飛びにしかふられていないため、例えば時計に搭載された高度計の目盛りとして適用した場合、登山中など気持ちの余裕がない状態で高度を確認するときに、高度を見間違うことがある。
【０００５】
本発明の課題は、時計の文字板上で、ユーザが認識しやすい目盛り表示を実現することである。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の時計は、
複数の時字と、当該時字とは別の複数の目盛りと、が表示された文字板と、
第１の回転軸を中心に回転することによって前記文字板上の前記複数の時字のうちのいずれかの時字を指し示す第１の指針と、
第２の回転軸を中心に回転することによって前記文字板上の前記複数の目盛りのうちのいずれかの目盛りを指し示す第２の指針と、
を備え、
前記文字板には、前記複数の目盛りのうち、隣り合った複数の目盛りの延長線上に当該目盛りそれぞれに対応する数字又は文字が表示されている、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、時計の文字板上で、ユーザが認識しやすい目盛り表示を実現することができる。
【図面の簡単な説明】
【０００８】
本発明に係る時計の平面図である。

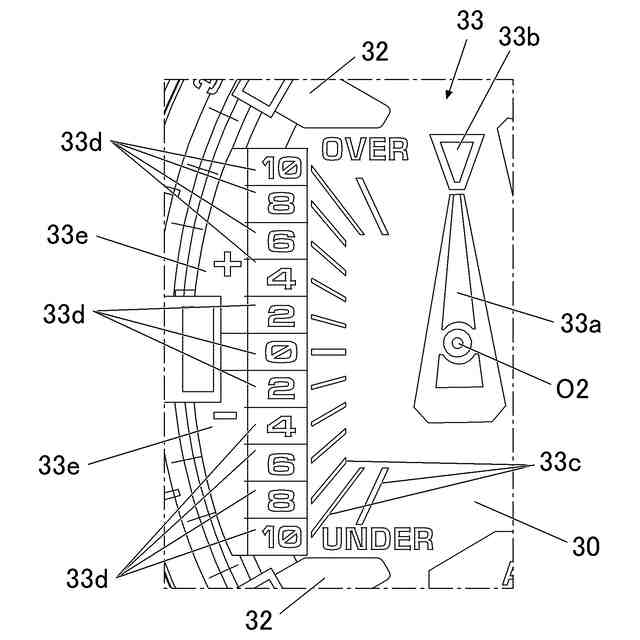

図１のＩＩの部分である高度表示部の拡大図である。
高度表示部において指針が高度の目盛りを示した様子を示す図である。
全ての目盛りの延長線上に数字又は文字を表示した高度表示部を示す図である。
【発明を実施するための形態】
【０００９】
以下に、本発明を実施するための形態について、図面を用いて説明する。但し、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されている。そのため、本発明の技術的範囲を以下の実施形態及び図示例に限定するものではない。
【００１０】

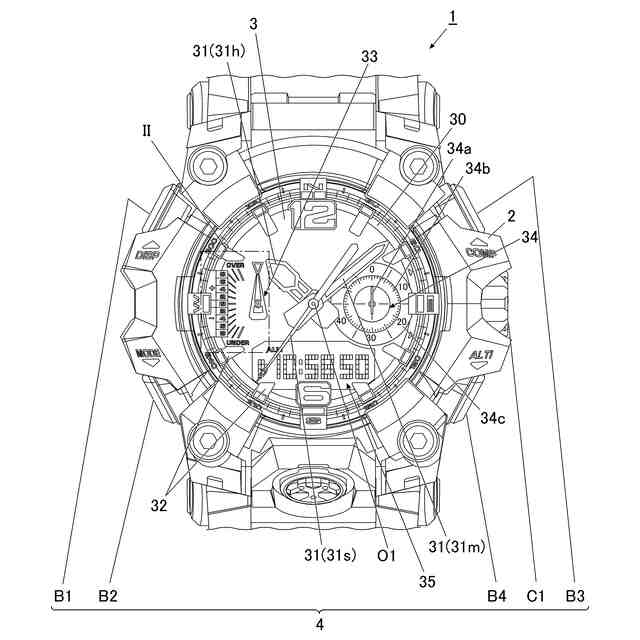

図１は、時計１の平面図である。
時計１は、例えば、腕時計型の時計である。時計１は、筐体２と、文字板３０及び複数の指針３１（第１の指針）などを有する表示部３と、押しボタンスイッチＢ１、Ｂ２、Ｂ３、Ｂ４及びりゅうずＣ１を含む操作部４などを備える。表示部３は、筐体２内に位置し、上面が図示略の透明な風防ガラスにより覆われている。時計１の筐体２の内部であって表示部３の下方には、図示しない基板や、指針軸Ｏ１（第１の回転軸）を中心に指針３１（秒針３１ｓ、分針３１ｍ、時針３１ｈ）を回転動作させるモータや歯車等が組み込まれている。時計１の底面は、図示略の裏蓋により封止されている。なお、以下において単に「指針３１」としたときは秒針３ｓ、分針３ｍ、時針３ｈを含むものとする。
（【００１１】以降は省略されています）
