公開番号2025031431
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023178414
出願日2023-10-16
発明の名称時計用部品および時計
出願人セイコーエプソン株式会社
代理人弁理士法人樹之下知的財産事務所
主分類G04B 19/06 20060101AFI20250228BHJP(時計)
要約【課題】基材表面に保護膜および調色層を積層した場合に、保護膜および調色層間の密着力を向上できて剥離し難い時計用部品および時計を提供することにある。
【解決手段】時計用部品は、基材と、基材の表面に湿式めっきにより成膜された保護膜と、保護膜の表面に乾式めっきにより成膜された加飾膜と、を有し、加飾膜は、保護膜と接する第1層を含む複数の層が積層された積層膜であり、第1層を構成する主たる材料は、保護膜を構成する主たる材料と同じであることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
基材と、
前記基材の表面に湿式めっきにより成膜された保護膜と、
前記保護膜の表面に乾式めっきにより成膜された加飾膜と、を有し、
前記加飾膜は、前記保護膜と接する第１層を含む複数の層が積層された積層膜であり、
前記第１層を構成する主たる材料は、前記保護膜を構成する主たる材料と同じである
ことを特徴とする時計用部品。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の時計用部品において、
前記保護膜および前記第１層を構成する主たる材料は、Ｎｉである
ことを特徴とする時計用部品。
【請求項３】
請求項１に記載の時計用部品において、
前記加飾膜は、前記第１層に接する第２層と、前記第２層の表面側に積層された第３層以降の複数の層とを有し、
前記第２層を構成する主たる材料は、前記第１層との密着性が高く、反射率が所定値以上の材料である
ことを特徴とする時計用部品。
【請求項４】
請求項３に記載の時計用部品において、
前記第２層を構成する主たる材料は、Ｃｒである
ことを特徴とする時計用部品。
【請求項５】
請求項３に記載の時計用部品において、
前記第３層以降の複数の層は、金属材料で形成された層と、酸化物またはフッ化物で形成された層とを有する
ことを特徴とする時計用部品。
【請求項６】
請求項５に記載の時計用部品において、
前記金属材料で形成された層は、Ｃｒ、Ａｕ、Ａｇ、Ｒｈよりなる群から選択される少なくとも１種を含む材料から構成される
ことを特徴とする時計用部品。
【請求項７】
請求項５に記載の時計用部品において、
前記酸化物またはフッ化物で形成された層は、Ｔａ
２
Ｏ
５
、ＳｉＯ
２
、ＴｉＯ
２
、Ａｌ
２
Ｏ
３
、ＺｒＯ
２
、Ｎｂ
２
Ｏ
５
、ＨｆＯ
２
、Ｎａ
５
Ａｌ
３
Ｆ
１４
、Ｎａ
３
ＡｌＦ
６
、ＡｌＦ
３
、ＭｇＦ
２
、ＣａＦ
２
、ＢａＦ
２
、ＹＦ
３
、ＬａＦ
３
、ＣｅＦ
３
、および、ＮｄＦ
３
よりなる群から選択される少なくとも１種を含む材料から構成される
ことを特徴とする時計用部品。
【請求項８】
請求項１に記載の時計用部品において、
前記加飾膜の表面に成膜されたトップコート膜を有する
ことを特徴とする時計用部品。
【請求項９】
請求項１に記載の時計用部品において、
前記時計用部品は、文字板またはムーブメントの部品である
ことを特徴とする時計用部品。
【請求項１０】
請求項１に記載の時計用部品を備えたことを特徴とする時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時計用部品および時計に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、文字板などの時計用部品として、金属光沢を有する基材の上に、複数の酸化物膜からなる調色層を積層することで、貴金属材料を用いた場合と同等の外観の質感を有し、かつ、貴金属材料を用いた場合に比べてコストを低減できる時計用部品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４６２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、文字板の基材として真鍮などを用いた場合、基材に錆が発生する可能性がある。このため、基材の表面にニッケルなどの保護膜を湿式めっきで成膜し、この保護膜の表面に、調色層として機能する複数の酸化物膜を真空蒸着によって積層することが考えられる。
しかしながら、本発明者が研究した結果、保護膜を湿式めっきで成膜した後に、調色層を真空蒸着で成膜すると、保護膜の表面は不活性化するため、調色層の１層目の酸化物膜は単に保護膜表面に載っているだけであり、それらの間の密着力が低く、時計の組立時やメンテナンス時等に文字板表面に工具などが接触すると剥離が発生する恐れがあることが判明した。このため、基材表面に保護膜および調色層を積層した場合に、保護膜および調色層間の密着力を向上できて剥離し難い時計用部品およびこの時計用部品を用いた時計が求められている。
【課題を解決するための手段】
【０００５】
本開示の時計用部品は、基材と、前記基材の表面に湿式めっきにより成膜された保護膜と、前記保護膜の表面に乾式めっきにより成膜された加飾膜と、を有し、前記加飾膜は、前記保護膜と接する第１層を含む複数の層が積層された積層膜であり、前記第１層を構成する主たる材料は、前記保護膜を構成する主たる材料と同じであることを特徴とする。
【０００６】
本開示の時計は、前記時計用部品を備えることを特徴とする。
【図面の簡単な説明】
【０００７】
第１実施形態の文字板を有する時計を示す正面図である。
第１実施形態の文字板を示す断面図である。
第１実施形態の文字板の膜構成を示す図である。
文字板の剥離試験結果を示す図である。

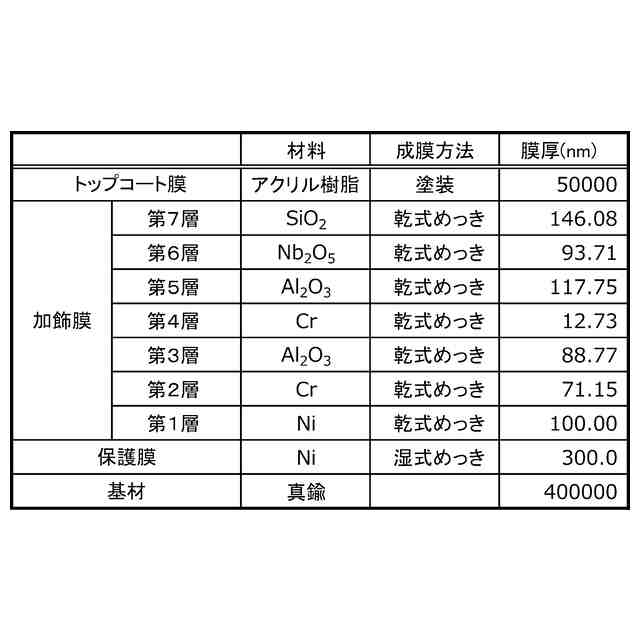

第２実施形態の文字板の膜構成を示す図である。

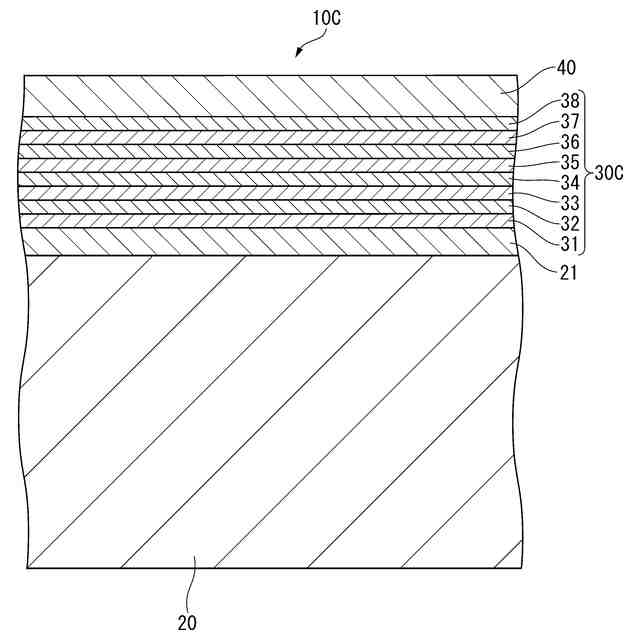

第３実施形態の文字板を示す断面図である。

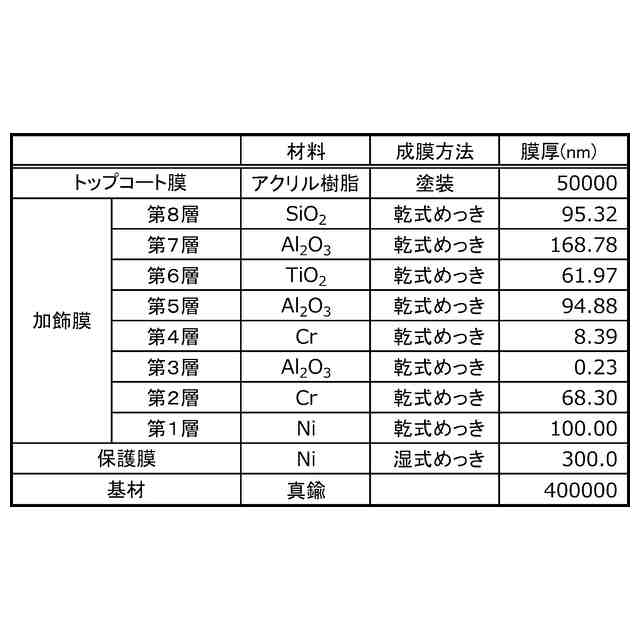

第３実施形態の文字板の膜構成を示す図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態の時計１を図面に基づいて説明する。

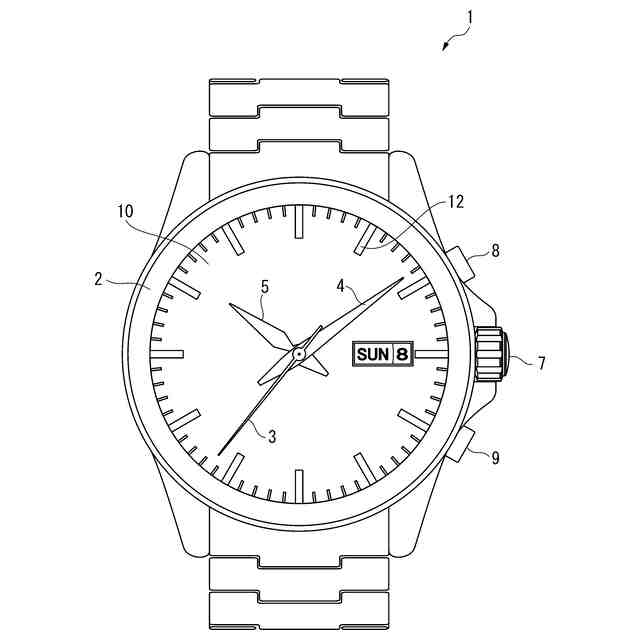

図１は、第１実施形態の時計用部品である文字板１０を有する時計１を示す正面図である。時計１は、ユーザーの手首に装着される腕時計であり、金属製の外装ケース２を備え、外装ケース２の内周側に、文字板１０が配置されている。外装ケース２の二つの開口のうち、表面側の開口は、カバーガラスで塞がれており、裏面側の開口は裏蓋で塞がれている。さらに、時計１は、外装ケース２内に収容された図示略のムーブメントと、時刻情報を指示する指針である秒針３、分針４、時針５と、りゅうず７と、Ａボタン８と、Ｂボタン９とを備える。
文字板１０には、インデックス１２が設けられている。本実施形態のインデックス１２は、バーインデックスであるが、ローマ数字やアラビア数字を用いたものでもよく、インデックスの種類はバーインデックスに限定されない。
なお、以下の説明において、各部品の表面とはカバーガラス側の面を意味し、各部品の裏面とは裏蓋側の面を意味する。
【０００９】
［文字板］

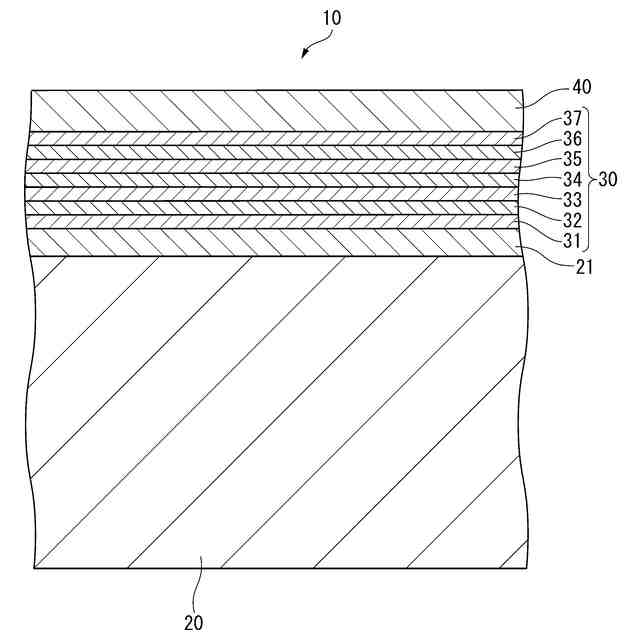

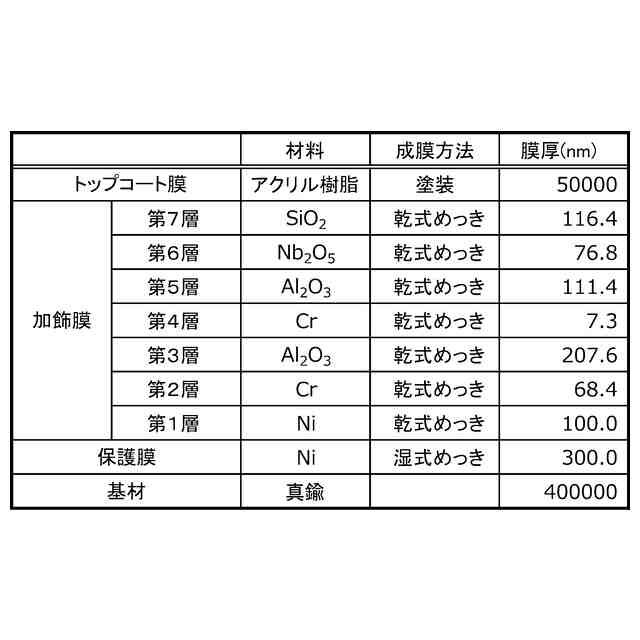

図２は、時計用部品である文字板１０の概略断面図であり、図３は、文字板１０の各膜の材料、成膜方法、膜厚を示す図である。
文字板１０は、基材２０と、基材２０の表面に成膜された保護膜２１と、保護膜２１の表面に積層された複数の層で構成される加飾膜３０と、加飾膜３０の表面に成膜されたトップコート膜４０とを有する。
基材２０は、文字板１０の基材となる金属製の基板である。基材２０は、例えば、厚さ約400000ｎｍ＝約０．４ｍｍの真鍮製の板材である。なお、基材２０の材質は、真鍮に限定するものではなく、貴金属より卑な金属であるのが好ましく、例えば、洋白、Ａｌ、Ｔｉ、Ｖ、Ｃｒ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ、Ｚｎ、Ｚｒ、Ｎｂ、Ｍｏ、Ｉｎ、Ｓｎ、Ｈｆ、Ｔａ、Ｗ、Ｂｉ、Ｍｇや、これらのうち少なくとも１種を含む合金等が挙げられる。なお、少量の貴金属を含むことを妨げるものではない。
【００１０】
保護膜２１は、基材２０の表面に、電解めっき等の湿式めっきにより成膜されたＮｉめっき層である。すなわち、保護膜２１は、主たる材料がＮｉである膜であり、例えば主成分であるＮｉの含有量が９９％以上であり、その他の成分の含有量が１％程度の膜である。また、保護膜２１は、真鍮製の基材２０を保護し、基材２０に錆が発生することなどを防止できるものであれば、主成分であるＮｉの含有量が９９％未満であってもよい。さらに、保護膜２１は、湿式めっきで成膜されるため、量産性に優れている。
保護膜２１の膜厚は、例えば、約３００ｎｍである。なお、保護膜２１の主たる材料は、Ｎｉに限定されず、防錆機能などの保護膜２１として求められる機能を実現できる材料であればよく、Ａｕ、Ａｇ、Ｒｈ等の湿式めっきが可能な材料であればよい。特に、Ｎｉであれば、Ａｕ、Ａｇ、Ｒｈに比べてコストを低減できる利点がある。
（【００１１】以降は省略されています）
