公開番号2025029478
公報種別公開特許公報(A)
公開日2025-03-06
出願番号2023134177
出願日2023-08-21
発明の名称開閉体装置の構造
出願人文化シヤッター株式会社
代理人個人,個人
主分類E06B 9/174 20060101AFI20250227BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】既存の軸受に、穴あけ加工を不要にして、新たな巻取部を容易に取り付けでき、汎用性の向上、施工時間の短縮、施工性の向上を図る。
【解決手段】開口部21を挟んで対向するブラケット35に軸受33が固定され、それぞれの軸受33には開口部21を開閉する開閉体27が巻き取られる巻取部25の端部である連結端部43が連結される開閉体装置の構造であって、軸受33は、一対の平行な側板と底板とで構成されコ字形の開放側が上向きとなってブラケット35に固定され、一方の連結端部43は、接続部材65を有し、接続部材65は、連結端部43に取り付けられる基部71と、基部71から軸受33に向かい突出して軸受33の底板に支持され、側板に形成される貫通穴と連通する固定穴77を備える挿着部73と、を有し、基部71が、連結端部43に対して相対回転不能かつ巻取部25の軸線方向にスライド自在に取り付けられる。
【選択図】図2
特許請求の範囲【請求項１】
建物の躯体に固定され前記建物の開口部を挟んで対向するブラケットに軸受が固定され、それぞれの前記軸受には前記開口部を開閉する開閉体が巻き取られる巻取部の端部である連結端部が連結される開閉体装置の構造であって、
前記軸受は、一対の平行な側板の下端同士が底板で接続されるコ字形の開放側が上向きとなって前記ブラケットに固定され、
少なくともいずれか一方の前記連結端部は、接続部材を有し、
前記接続部材は、
前記連結端部に取り付けられる基部と、
前記基部から前記軸受に向かい突出して前記軸受の前記底板に支持され、前記側板に形成される貫通穴と連通する固定穴を備える挿着部と、を有し、
前記基部が、前記連結端部に対して相対回転不能かつ前記巻取部の軸線方向にスライド自在に取り付けられることを特徴とする開閉体装置の構造。
続きを表示（約 1,100 文字）【請求項２】
建物の躯体に固定され前記建物の開口部を挟んで対向するブラケットに軸受が固定され、それぞれの前記軸受には前記開口部を開閉する開閉体が巻き取られる巻取部の端部である連結端部が連結される開閉体装置の構造であって、
前記軸受は、一対の平行な側板の下端同士が底板で接続されるコ字形の開放側が上向きとなって前記ブラケットに固定され、
少なくともいずれか一方の前記連結端部は、接続部材を有し、
前記接続部材は、
前記連結端部に取り付けられる基部と、
前記基部から前記軸受に向かい突出して前記軸受の前記底板に支持され、前記側板に形成される貫通穴と連通する固定穴を備える挿着部と、を有し、
前記固定穴が、前記巻取部の軸線に沿う方向で複数設けられ、複数の前記固定穴のいずれか１つが前記軸受の貫通穴と連通することを特徴とする開閉体装置の構造。
【請求項３】
建物の躯体に固定され前記建物の開口部を挟んで対向するブラケットに軸受が固定され、それぞれの前記軸受には前記開口部を開閉する開閉体が巻き取られる巻取部の端部である連結端部が連結される開閉体装置の構造であって、
前記軸受は、一対の平行な側板の下端同士が底板で接続されるコ字形の開放側が上向きとなって前記ブラケットに固定され、
少なくともいずれか一方の前記連結端部は、接続部材を有し、
前記接続部材は、
前記連結端部に取り付けられる基部と、
前記基部から前記軸受に向かい突出して前記軸受の前記底板に支持され、前記側板に形成される貫通穴と連通する固定穴を備える挿着部と、を有し、
前記固定穴が、前記巻取部の軸線方向に長い長穴で形成され、前記固定穴が前記軸受の貫通穴と連通することを特徴とする開閉体装置の構造。
【請求項４】

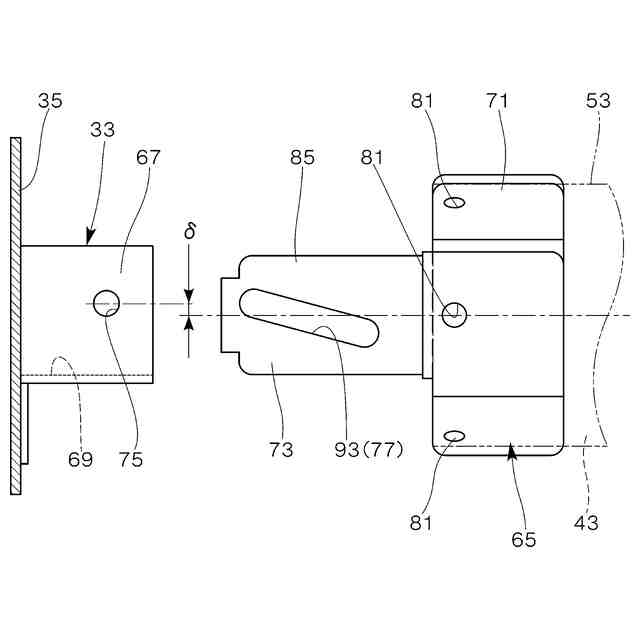

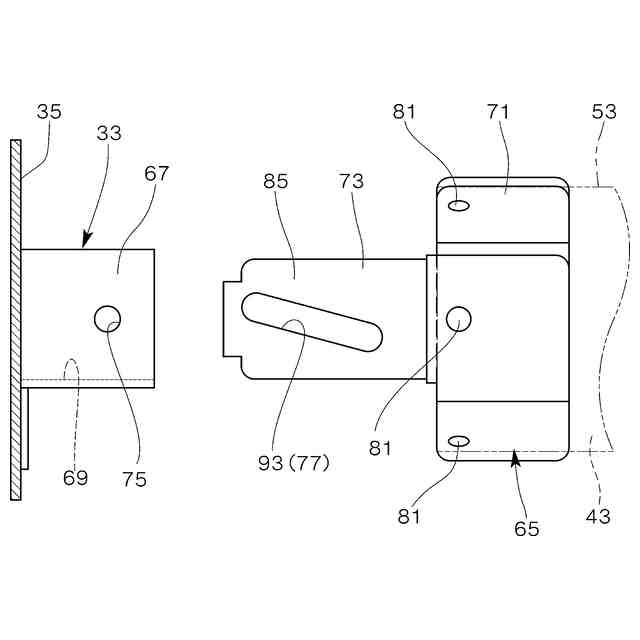

前記固定穴である前記長穴の長手方向が、前記巻取部の軸線方向に対して傾斜していることを特徴とする請求項３に記載の開閉体装置の構造。
【請求項５】
前記固定穴が、前記巻取部の軸線方向に離間する複数で設けられ、複数の前記固定穴のいずれか１つが前記軸受の貫通穴と連通することを特徴とする請求項１に記載の開閉体装置の構造。
【請求項６】
前記固定穴が、前記巻取部の軸線方向に長い長穴で形成され、前記固定穴が前記軸受の貫通穴と連通することを特徴とする請求項１に記載の開閉体装置の構造。
【請求項７】
前記固定穴の長手方向が、前記巻取部の軸線方向に対して傾斜していることを特徴とする請求項１に記載の開閉体装置の構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開閉体装置の構造に関する。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
従来、手動式のシャッター装置が既設されているところに、電動モーターが内装された電動式のシャッター装置を取り付けできるようにした建築用開閉装置の巻取り装置が知られている（特許文献１参照）。この建築用開閉装置の巻取り装置は、開閉体が巻装される巻取り装置を躯体側に支持するブラケットを、ドラムとこのドラムを回動自在に軸承する固定軸とを備えた手動式の巻取り装置の固定軸を係止固定する固定軸支持部が形成された手動式巻取り装置用としたものに、ドラムの一端部に電動モーターが相対回動自在に内装された電動式の巻取り装置を支持するにあたり、電動モーターの端部には、ブラケットの固定軸支持部に係止固定するための軸部を備えたアダプタ部材が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２５７０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、アダプタ部材の軸部をブラケットの固定軸支持部（以下、「軸受」と称す。）に係止固定する際、固定軸とアダプタ部材軸部とに形成された螺子穴を、軸受に開設された螺子穴と連通状に位置合せし、これら螺子穴にそれぞれボルトを挿通してナットにより締結するが、他社製品の対応においては軸受の螺子穴位置を完全に把握することは難しい。すなわち、従来は自社の軸受に対して取付けることを想定した穴位置となっていたため、他社製品に対応すれば、穴位置が合わず、取り付けができなかった。また、追加工で穴を現場で軸受にあけ直せば、施工に時間が掛かるとともに、特に最大荷重を支持する肉厚の構造材（軸受）へ高所での穴あけ加工となるため、施工性も低下した。
【０００５】
本発明は上記状況に鑑みてなされたもので、その目的は、既存の軸受が自社製・他社製であっても、現場での穴あけ加工を不要にして、新たな巻取部を既存の軸受に容易に取り付けでき、もって、汎用性の向上、施工時間の短縮、施工性の向上を図ることができる開閉体装置の構造を提供することにある。
【課題を解決するための手段】
【０００６】
次に、上記の課題を解決するための手段を、実施の形態に対応する図面を参照して説明する。
本発明の請求項１記載の開閉体装置の構造は、建物の躯体３１に固定され前記建物の開口部２１を挟んで対向するブラケット３５に軸受３３が固定され、それぞれの前記軸受３３には前記開口部２１を開閉する開閉体２７が巻き取られる巻取部２５の端部である連結端部４３が連結される開閉体装置の構造であって、
前記軸受３３は、一対の平行な側板６７の下端同士が底板６９で接続されるコ字形の開放側が上向きとなって前記ブラケット３５に固定され、
少なくともいずれか一方の前記連結端部４３は、接続部材６５を有し、
前記接続部材６５は、
前記連結端部４３に取り付けられる基部７１と、
前記基部７１から前記軸受３３に向かい突出して前記軸受３３の前記底板６９に支持され、前記側板６７に形成される貫通穴７５と連通する固定穴７７を備える挿着部７３と、を有し、
前記基部７１が、前記連結端部４３に対して相対回転不能かつ前記巻取部２５の軸線方向にスライド自在に取り付けられることを特徴とする。
【０００７】

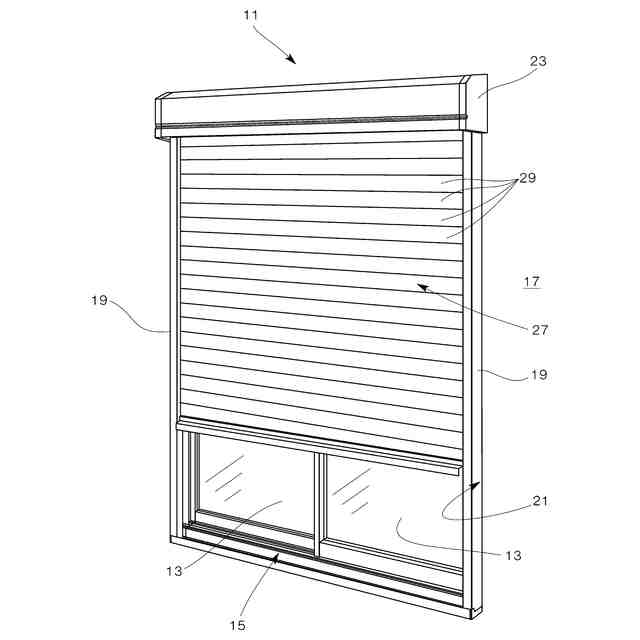

この開閉体装置の構造では、既存の軸受３３に対し、新たな巻取部２５の取り付けが容易に行えるようになる。開閉体装置（シャッター装置）１１では、元々手動で開閉していたものに、「後付け電動化キット」と称する巻取部２５に取り替えて、電動のものに改修することが行われる。この際、躯体３１側に固定される軸受３３はそのまま残して、その軸受３３に、電動化となる、モーターを備えた巻取部２５を組み付けている。

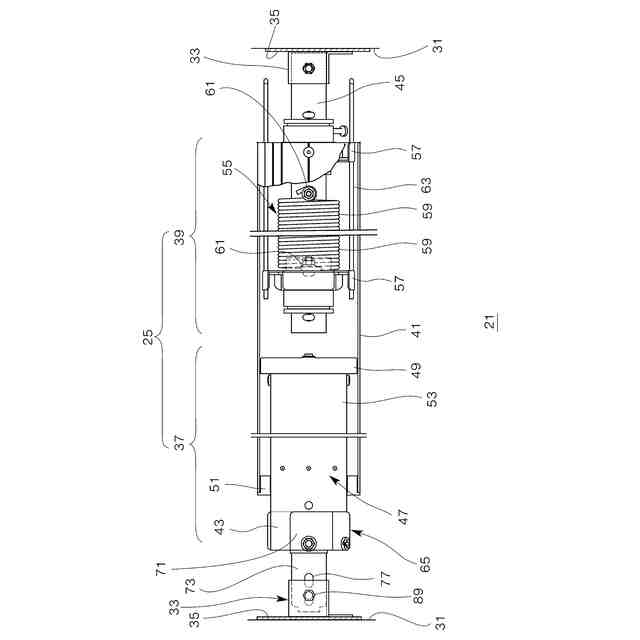

新たな巻取部２５は、端部が、回転する巻胴部４１とは異なる非回転の連結端部４３となる。両端の連結端部４３は、少なくともいずれか一方が、接続部材６５を有する。巻取部２５は、一方の連結端部４３が接続部材６５を有する場合、他方の連結端部４３が手動の時と同様のシャフト４５となる。つまり、シャフト４５は、既存の軸受３３への取り付けが従来同様に可能となる。

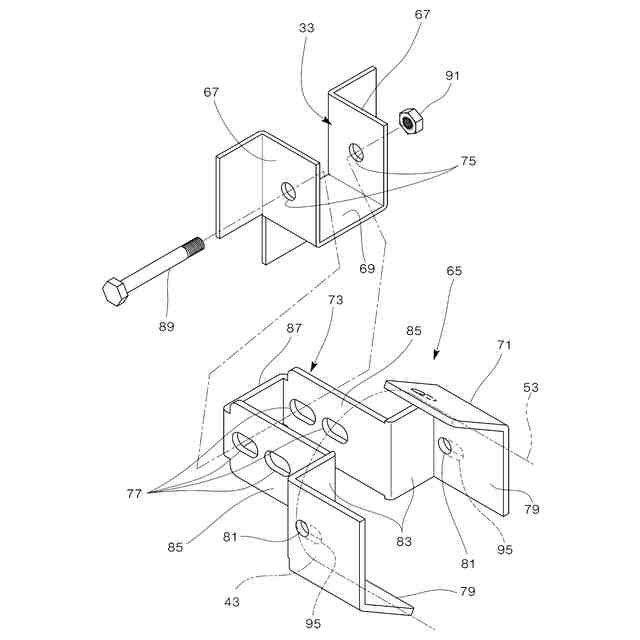

一方、接続部材６５は、連結端部４３に取り付けられる基部７１と、この基部７１から軸受３３に向かい突出して軸受３３の底板６９に支持される挿着部７３を有する。新たな巻取部２５は、他方の連結端部４３におけるシャフト４５が軸受３３の底板６９に載置されて取り付けられた後、一方の連結端部４３における接続部材６５の挿着部７３が、軸受３３の底板６９に載置され、両端が軸受３３に載置されて固定される。
他方の連結端部４３に設けられるシャフト４５には、直径方向（水平方向）に貫通した固定穴７７がある。シャフト４５の固定穴７７は、軸受３３の一対の側板６７に形成された貫通穴７５と一致する。シャフト４５は、一致した固定穴７７に、軸受３３の貫通穴７５に通された貫通ボルトで軸受３３に締結固定される。
一方の連結端部４３に連結された接続部材６５の挿着部７３は、軸受３３の底板６９に載置された状態で、固定穴７７が、軸受３３の側板６７に設けられた貫通穴７５に一致しない場合がある。つまり対向する軸受３３間の距離と新たな巻取部２５の長さ（軸線方向の全長）が一致しない場合がある。この固定穴７７と貫通穴７５との不一致は、自社製の場合であっても、施工誤差等により生じるが、特に他社製の軸受３３の場合では顕著となる。
そこで、開閉体装置の構造では、接続部材６５の基部７１が、連結端部４３に対して相対回転不能かつ巻取部２５の軸線方向にスライド自在に取り付けられている。つまり、新たな巻取部２５は、接続部材６５の基部７１が連結端部４３に対してスライド自在となることにより、他端のシャフト４５の固定穴７７と、一端の挿着部７３の固定穴７７との間隔が可変可能となっている。
換言すれば、挿着部７３は、巻取部２５の軸線方向に伸縮自在となるので、軸受３３の貫通穴７５に対し、アジャスト調整が可能となって、軸受３３の貫通穴７５に挿着部７３の固定穴７７を一致させることができるようになる。これにより、現場での穴あけ加工を不要にして、挿着部７３をスライドするだけの簡単なアジャスト調整で軸受３３の貫通穴７５に挿着部７３の固定穴７７を位置あわせでき、容易な施工で、短時間で連結施工を完了させることが可能となる。
【０００８】
本発明の請求項２記載の開閉体装置の構造は、建物の躯体３１に固定され前記建物の開口部２１を挟んで対向するブラケット３５に軸受３３が固定され、それぞれの前記軸受３３には前記開口部２１を開閉する開閉体２７が巻き取られる巻取部２５の端部である連結端部４３が連結される開閉体装置の構造であって、
前記軸受３３は、一対の平行な側板６７の下端同士が底板６９で接続されるコ字形の開放側が上向きとなって前記ブラケット３５に固定され、
少なくともいずれか一方の前記連結端部４３は、接続部材６５を有し、
前記接続部材６５は、
前記連結端部４３に取り付けられる基部７１と、
前記基部７１から前記軸受３３に向かい突出して前記軸受３３の前記底板６９に支持され、前記側板６７に形成される貫通穴７５と連通する固定穴７７を備える挿着部７３と、を有し、
前記固定穴７７が、前記巻取部２５の軸線に沿う方向で複数設けられ、複数の前記固定穴７７のいずれか１つが前記軸受３３の貫通穴７５と連通することを特徴とする。
【０００９】
この開閉体装置の構造では、開閉体装置が電動のものに改修される際、新たな巻取部２５における一方の連結端部４３が、接続部材６５を有する。他方の連結端部４３は、従前のシャフト４５が設けられていてもよい。接続部材６５は、連結端部４３に取り付けられる基部７１と、この基部７１から軸受３３に向かい突出して軸受３３の底板６９に支持される挿着部７３を有する。
挿着部７３は、軸受３３の底板６９に載置された状態で、固定穴７７が、軸受３３の側板６７に設けられた貫通穴７５に一致しない場合がある。

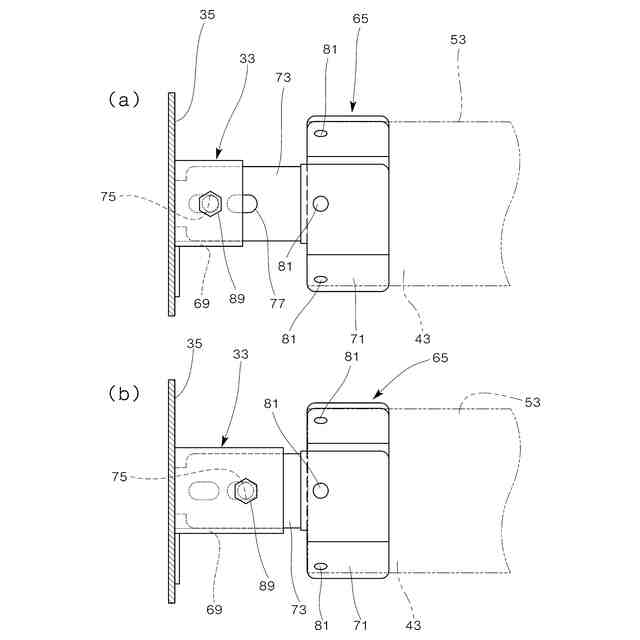

そこで、開閉体装置の構造では、固定穴７７が、巻取部２５の軸線に沿う方向で複数設けられる。つまり、新たな巻取部２５は、挿着部７３に設けられた複数の固定穴７７のうちいずれか一つを利用することにより、既存の軸受３３に設けられている貫通穴７５と固定穴７７を一致させることができるようになっている。なお、複数は、２つ以上であればよい。例えば、自社製の固定穴７７が同一位置、他社製の固定穴７７が自社製の固定穴７７とは異なる同一位置であれば、固定穴位置のバリエーションは、２つとなる。この場合、自社製の固定穴７７と、他社製の固定穴７７の２つが挿着部７３に設けられていればよいことになる。固定穴７７は、このように、バリエーションに応じて設けることができる。
これにより、現場での穴あけ加工を不要にして、軸受３３の貫通穴７５に、固定穴７７を簡単に位置あわせでき、容易な施工によって、短時間で連結施工を完了させることが可能となる。そして、この開閉体装置の構造では、接続部材６５の挿着部７３に、複数の固定穴７７を穿設するのみでアジャスト機能が発揮されるようになるので、アジャストのための複雑な構造を作る必要がなく、開閉体装置の構造を簡素にして、安価に汎用性、施工性を高めることができる。
【００１０】

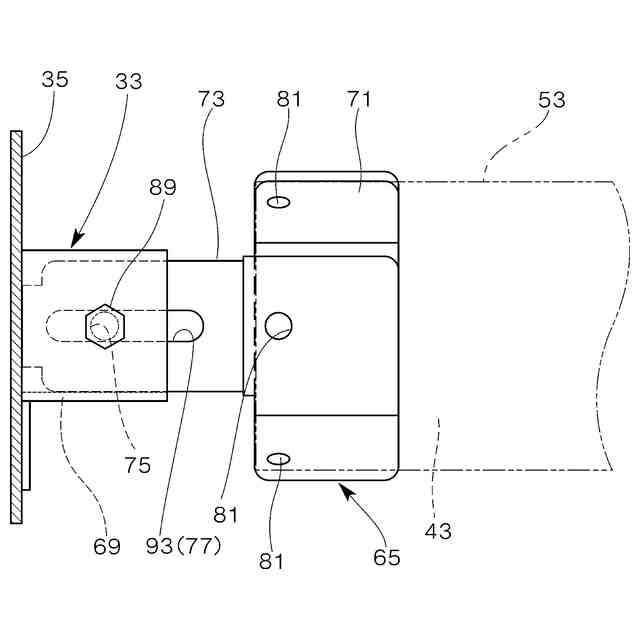

本発明の請求項３記載の開閉体装置の構造は、建物の躯体３１に固定され前記建物の開口部２１を挟んで対向するブラケット３５に軸受３３が固定され、それぞれの前記軸受３３には前記開口部２１を開閉する開閉体２７が巻き取られる巻取部２５の端部である連結端部４３が連結される開閉体装置の構造であって、
前記軸受３３は、一対の平行な側板６７の下端同士が底板６９で接続されるコ字形の開放側が上向きとなって前記ブラケット３５に固定され、
少なくともいずれか一方の前記連結端部４３は、接続部材６５を有し、
前記接続部材６５は、
前記連結端部４３に取り付けられる基部７１と、
前記基部７１から前記軸受３３に向かい突出して前記軸受３３の前記底板６９に支持され、前記側板６７に形成される貫通穴７５と連通する固定穴７７を備える挿着部７３と、を有し、

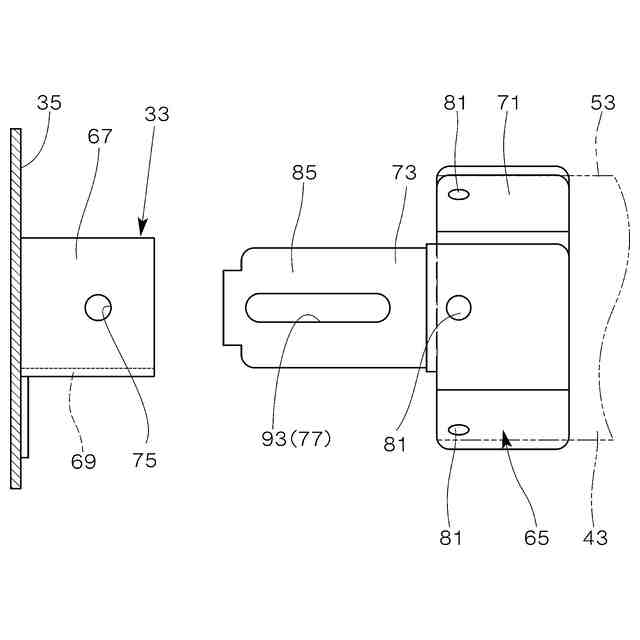

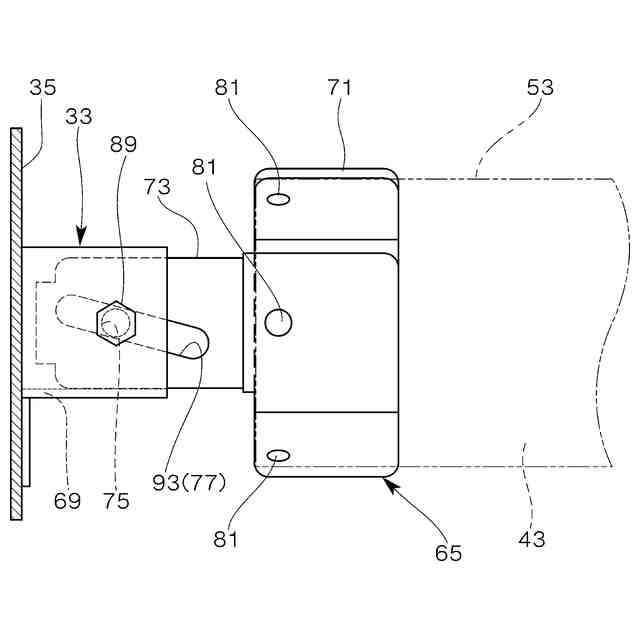

前記固定穴７７が、前記巻取部２５の軸線方向に長い長穴９３で形成され、前記固定穴７７が前記軸受３３の貫通穴７５と連通することを特徴とする。
（【００１１】以降は省略されています）
