公開番号2025025975
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023131280
出願日2023-08-10
発明の名称補強フィルム、デバイスの製造方法および補強方法
出願人日東電工株式会社
代理人弁理士法人はるか国際特許事務所
主分類C09J 7/38 20180101AFI20250214BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】被着体との貼り合わせ直後ははく離が容易であり、被着体との貼り合わせ後に粘着剤を光硬化することにより被着体と強固に接着可能であり、高温環境下においても高い接着力を示す補強フィルムを提供する。

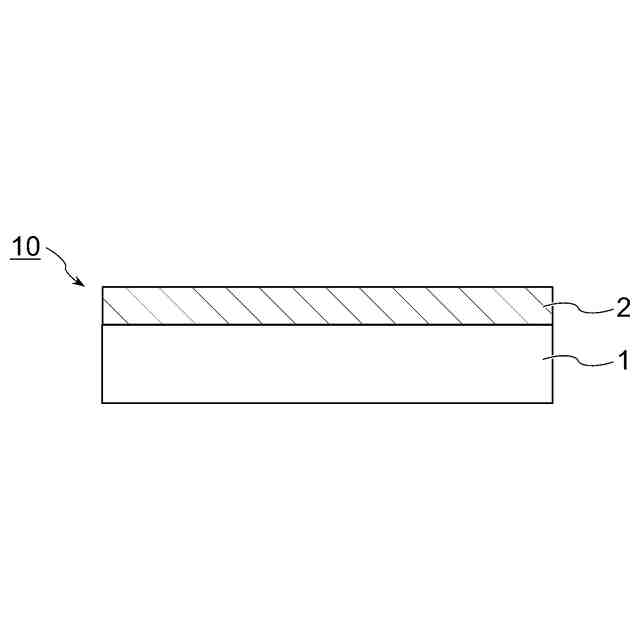

【解決手段】補強フィルム(10)は、フィルム基材(1)の一主面上に固着積層された粘着剤層(2)を備える。粘着剤層は、架橋構造を有するアクリル系ベースポリマー、光硬化剤、および光重合開始剤を含む光硬化性組成物からなる。アクリル系ベースポリマーは、重量平均分子量が160万以上である。光硬化性組成物は、光硬化剤として、ウレタン結合を有さない多官能(メタ)アクリレート、およびウレタン(メタ)アクリレートを含む。
【選択図】図1

特許請求の範囲【請求項１】
フィルム基材と、前記フィルム基材の一主面上に固着積層された粘着剤層とを備え、
前記粘着剤層は、アクリル系ベースポリマー、２以上の光重合性官能基を有する光硬化剤、および光重合開始剤を含む光硬化性組成物からなり、
前記アクリル系ベースポリマーは、モノマー成分として、ヒドロキシ基含有モノマーおよびカルボキシ基含有モノマーからなる群から選択される１以上を含み、重量平均分子量が１６０万以上であり、
前記アクリル系ベースポリマーは、前記ヒドロキシ基および／または前記カルボキシ基に結合した架橋剤による架橋構造が導入されており、
前記光硬化性組成物は、前記光硬化剤として、ウレタン結合を有さない多官能（メタ）アクリレートを、前記アクリル系ベースポリマー１００重量部に対して、３～３０重量部；およびウレタン（メタ）アクリレートを、前記アクリル系ベースポリマー１００重量部に対して、０．０３～５重量部含む、
補強フィルム。
続きを表示（約 950 文字）【請求項２】
前記アクリル系ベースポリマーは、ポリマー１００重量部に対して、０．０５～１．０重量部の架橋剤を用いて架橋構造が導入されている、請求項１に記載の補強フィルム。
【請求項３】
前記架橋剤が、イソシアネート系架橋剤またはエポキシ系架橋剤である、請求項２に記載の補強フィルム。
【請求項４】
前記多官能（メタ）アクリレートは、（メタ）アクリロイル基の官能基当量が８０～５００ｇ／ｅｑである、請求項１に記載の補強フィルム。
【請求項５】
前記ウレタン（メタ）アクリレートは、（メタ）アクリロイル基の官能基当量が８０～５０００ｇ／ｅｑである、請求項１に記載の補強フィルム。
【請求項６】
前記ウレタン（メタ）アクリレートは、１分子中に４個以上の（メタ）アクリロイル基を有する、請求項１に記載の補強フィルム。
【請求項７】
前記アクリル系ベースポリマーは、モノマー成分として、窒素原子含有モノマーを含む、請求項１に記載の補強フィルム。
【請求項８】
前記粘着剤層は、
光硬化前において、ポリイミドフィルムに対する温度２５℃での接着力Ｆ
０
が、０．４Ｎ／２５ｍｍ以下であり、
光硬化後において、ポリイミドフィルムに対する、温度２５℃の環境下での接着力Ｆ
１
が３．０Ｎ／２５ｍｍ以上、温度８５℃の環境下での接着力Ｆ
３
が１．０Ｎ／２５ｍｍ以上である、
請求項１に記載の補強フィルム。
【請求項９】
前記粘着剤層は、光硬化後において、温度２５℃におけるせん断貯蔵弾性率が１００ｋＰａ以下である、請求項１に記載の補強フィルム。
【請求項１０】
表面に補強フィルムが貼り合わせられたデバイスの製造方法であって、
請求項１～９のいずれか１項に記載の補強フィルムの前記粘着剤層を被着体の表面に仮着した後、
前記粘着剤層に活性光線を照射して、前記粘着剤層を光硬化することにより、前記補強フィルムと前記被着体との接着力を上昇させる、デバイスの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルム基材と光硬化性の粘着剤層とが固着積層された補強フィルムに関する。さらに、本発明は、補強フィルムが表面に貼り合わせられたデバイスの製造方法、および被着体の表面に補強フィルムを固着積層する補強方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ディスプレイ等の光学デバイスや電子デバイスの表面には、表面保護や耐衝撃性付与等を目的として、粘着性フィルムが貼着される場合がある。このような粘着性フィルムは、通常、フィルム基材の主面に粘着剤層が固着積層されており、この粘着剤層を介してデバイス表面に貼り合わせられる。
【０００３】
デバイスの組み立て、加工、輸送等の使用前の状態において、デバイスまたはデバイス構成部品の表面に粘着性フィルムを仮着することにより、被着体の傷つきや破損を抑制できる。特許文献１には、フィルム基材上に、アクリル系ベースポリマー、光硬化剤としての多官能（メタ）アクリレート、および光重合開始剤を含む光硬化性の粘着剤層を備える補強フィルムが開示されている。
【０００４】
この補強フィルムは、被着体との貼り合わせ直後は低粘着性であるため、被着体からのはく離が容易である。そのため、被着体からのリワークが可能であるとともに、被着体の補強を必要としない箇所から補強フィルムを位置選択的にはく離除去することも可能である。補強フィルムの粘着剤は、光硬化により被着体と強固に接着するため、被着体の表面にフィルム基材が永久接着した状態となり、デバイスの表面保護等を担う補強材として利用可能である。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２２／０５０００９号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
デバイスの表面に貼り合わせられる補強フィルムは、粘着剤層を光硬化後は高い接着力を有し、デバイスの屈曲等の変形や温度変化に対しても被着体からはく離しないことが要求される。特許文献１では、光硬化性粘着剤を構成するベースポリマーとして低ガラス転移温度のアクリル系ポリマーを用いることにより、粘着剤層の貯蔵弾性率が低く、応力歪の緩和性が高いために、デバイスの屈曲箇所における粘着剤層のはく離が抑制され、接着信頼性に優れることが記載されている。
【０００７】
しかし、特許文献１に開示されている補強フィルムは、光硬化後の粘着剤の高温での接着力が小さく、接着信頼性が十分ではない。かかる課題に鑑みて、本発明は、高温での接着力が高く接着信頼性に優れる補強フィルムの提供を目的とする。
【課題を解決するための手段】
【０００８】
本発明の補強フィルムは、フィルム基材の一主面上に固着積層された粘着剤層を備える。粘着剤層は、架橋構造を有するアクリル系ベースポリマー、光硬化剤および光重合開始剤を含む光硬化性組成物からなる。
【０００９】
アクリル系ベースポリマーは、モノマー成分として、ヒドロキシ基含有モノマーおよびカルボキシ基含有モノマーからなる群から選択される１以上を含み、重量平均分子量が１６０万以上である。アクリル系ベースポリマーは、モノマー成分として窒素原子含有モノマーを含んでいてもよい。
【００１０】
アクリル系ベースポリマーには架橋構造が導入されている。ポリマー１００重量部に対して、０．０５～１．０重量部の架橋剤を用いて架橋構造が導入されていることが好ましい。架橋剤の例として、イソシアネート系架橋剤およびエポキシ系が挙げられる。
（【００１１】以降は省略されています）
