公開番号2025018359
公報種別公開特許公報(A)
公開日2025-02-06
出願番号2023121981
出願日2023-07-26
発明の名称消火シート
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人
主分類A62C 2/00 20060101AFI20250130BHJP(人命救助;消防)
要約【課題】消火剤の性能低下を十分に長期にわたって抑制できるとともに、火元から消火シートまでにある程度の距離があっても消火性能を発現し易い消火シートを提供する。
【解決手段】本開示に係る消火シートは、消火剤含有層を含むシート状の消火材と、消火材を封止しているアルミニウム箔とを備え、アルミニウム箔の厚さが15μm以下である。
【選択図】図2

特許請求の範囲【請求項１】
消火剤含有層を含むシート状の消火材と、
前記消火材を封止している包装材と、
を備え、
前記包装材がアルミニウム箔を含む積層構造を有し、
前記アルミニウム箔の厚さが１５μｍ以下である、消火シート。
続きを表示（約 350 文字）【請求項２】
前記アルミニウム箔の厚さが３μｍ以上である、請求項１に記載の消火シート。
【請求項３】
前記アルミニウム箔の突き刺し強度が１０Ｎ以下である、請求項１又は２に記載の消火シート。
【請求項４】
前記アルミニウム箔の引張破断強度が２５Ｎ以下である、請求項１又は２に記載の消火シート。
【請求項５】
当該消火シートの最外層を構成する樹脂フィルムを更に備える、請求項１又は２に記載の消火シート。
【請求項６】
前記消火材と前記アルミニウム箔との間に、シーラント層を更に有する、請求項１又は２に記載の消火シート。
【請求項７】
前記シーラント層による封止部によって周縁部が構成されている、請求項６に記載の消火シート。

発明の詳細な説明【技術分野】
【０００１】
本開示は消火シートに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１は、燃焼によりエアロゾルを発生する消火剤組成物をバインダと混合し、これをシート状に成形した消火体を開示している。特許文献２は、発火の懸念がある部位に容易に設置可能であり且つ発火時の初期消火に優れた効果を発揮する消火用フィルムを開示している。特許文献２の図６には、消火剤含有層１と、消火剤含有層１を挟むように配置された表層６ａ，６ｂとを備える消火用フィルム４０が図示され、同文献の段落［００４０］には表層６ａ，６ｂとして、例えば、樹脂基材を使用できることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／０４７７６２号
特開２０２１－１３７３４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、消火剤含有層を含む消火シートを高温多湿の環境下に配置した場合、水分の侵入によって消火剤の性能が低下することがある。そこで、特許文献２の図６に示されたように、消火剤含有層を一対の樹脂基材で挟んで保護することによって消火剤の性能低下を抑制することが考えられる。本発明者らの検討によると、かかる構成の消火用フィルムは、水分の侵入による消火剤の性能低下を抑制する効果について未だ改善の余地があった。他方、当該消火用フィルムによれば、消火用フィルムに炎が直接当たる程度の位置で発火が生じたとき、迅速に消火性能を発揮することができる。しかし、火元から消火シートまでの距離があると、消火性能が十分に発現されない場合があり、この点において改善の余地があった。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、消火剤の性能低下を十分に長期にわたって抑制できるとともに、火元から消火シートまでにある程度の距離があっても消火性能を発現し易い消火シートを提供する。
【課題を解決するための手段】
【０００６】
本開示の一側面に係る消火シートは、消火剤含有層を含むシート状の消火材と、消火材を封止している包装材とを備え、包装材がアルミニウム箔を含む積層構造を有し、アルミニウム箔の厚さが１５μｍ以下である。アルミニウム箔の厚さが１５μｍ以下であることで、消火シートが消火性能を発揮する際、消火シートの主面を構成するアルミニウム箔が破れ易い。消火シートの主面が破れると、そこから火炎に向けて消火剤が噴出されるため、消火シートの端面（例えば、消火シートの封止部）が破れ易い消火シートと比較して、高い確率で初期消火を実現できる。
【発明の効果】
【０００７】
本開示によれば、消火剤の性能低下を十分に長期にわたって抑制できるとともに、火元から消火シートまでにある程度の距離があっても消火性能を発現し易い消火シートが提供される。
【図面の簡単な説明】
【０００８】
図１は本開示の一実施形態に係る消火シートを模式的に示す平面図である。

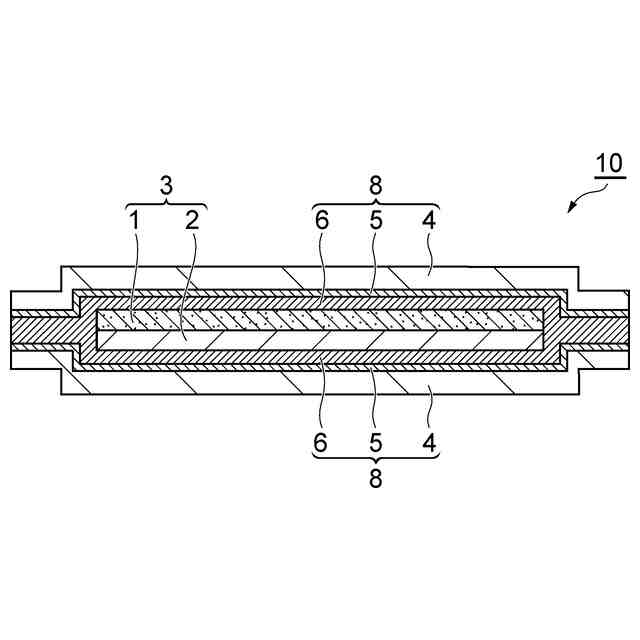

図２は図１に示す消火シートのＩＩ－ＩＩ線における模式断面図である。
図３（ａ）及び図３（ｂ）は図１に示す消火シートを製造する工程を模式的に示す断面図である。
【発明を実施するための形態】
【０００９】
以下、場合により図面を参照しながら、本開示の実施形態について詳細に説明する。ただし、本発明は以下の実施形態に限定されるものではない。
【００１０】
＜消火シート＞
図１は本実施形態に係る消火シートを模式的に示す平面図であり、図２は図１に示す消火シート１０のＩＩ－ＩＩ線における模式断面図である。図１に示すように、消火シート１０は、主面１０ｆと、周縁部１０ａとを備える。図２に示すように、消火シート１０は、シート状の消火材３と、消火材３を収容する包装材８とを備える。本実施形態において、消火材３は、消火剤含有層１と、基材２とによって構成されている。包装材８は、最外層を構成する樹脂フィルム４と、アルミニウム箔５と、シーラント層６とによって構成されている。図１に示すように、消火シート１０の周縁部１０ａは、一対の包装材８，８のシーラント層６，６による封止部によって構成されている。以下、消火シート１０の各構成について説明する。
（【００１１】以降は省略されています）
