公開番号2025008441
公報種別公開特許公報(A)
公開日2025-01-20
出願番号2023110619
出願日2023-07-05
発明の名称後付ロールカッター
出願人個人
代理人
主分類A47K 10/36 20060101AFI20250109BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】従来のロールホルダーは、片手でトイレットペーパーを切断するものがあったが、既存のロールホルダーを取り替えるのは、勿体無いと言う精神から、取替えは進まなかった。そこで、本発明の後付ロールカッターは、既存のロールホルダーの上部に天板(3)を取り付けて、片手で切断でき、しかも舌出し(9g)ができる。
【解決手段】本発明の後付ロールカッターの蝶番(1)には、取付部(2)と天板(3)で構成されており、天板(3)の先端には刃(3a)が具備されており、天板(3)の下面には、緩衝部(3b)が構成されていて、既存のロールホルダー(9)の蓋(9a)を押さえるので、片手で切れる。
【選択図】図1

特許請求の範囲【請求項１】
後付ロールカッターの蝶番（１）は、取付部（２）と天板（３）で構成されており、
該取付部（２）は、後付ロールカッター全体を壁（９ｅ）に固定し、
前記天板（３）の先端には、刃（３ａ）が具備されており、
該天板（３）の下面には、緩衝部（３ｂ）が構成されていて、既存のロールホルダー（９）の蓋（９ａ）を押さえることを特徴とする後付ロールカッター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、既存のロールホルダーの上に取り付け、片手で切断できる後付ロールカッターに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来のロールホルダーは、特許文献１のように片手でトイレットペーパーを切断するものがあり、そのホルダーは、次のペーパーを抓みやすいような設計になっているため、トイレの中で、汚れた手でロールホルダーには一切触れず、消耗品のペーパーだけを抓む、衛生的な物があった。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３８８５
特開２０２２－９９４２１
実用新案登録第３２３３１５２号
【発明の開示】
【発明が解決しようとする課題】
【０００４】
従来のロールホルダーは、片手でトイレットペーパーを切断するものがあり、そのホルダーは、次のペーパーを抓みやすいように舌出しをしているものもあった。そのため、舌出ししているペーパーは、用を足した後は、トイレに流す物であるから、そのときに舌出ししたトイレットペーパーは、流すので関係ない。そして、従来のホールホルダーには一切触ないため、衛生的な物があった。しかし、従来のロールホルダーは片手でトイレットペーパーを切断するものがあっても、既存のロールホルダー（９）は片手で切れない物であるから、それを従来のロールホルダーに取り替えるのはもったいないと言う気持ちから、取替えは進まなかった。
【０００５】
そこで、本発明の後付ロールカッターは、既存のロールホルダーの上に取り付け、天板（３）の重さが左手の役目をするため、片手でペーパー（９ｃ）の切断ができ、天板（３）の緩衝部（３ｂ）は舌出し（９ｇ）をするため抓み易い、後付ロールカッターを提供するものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の後付ロールカッターの蝶番（１）には、取付部（２）と天板（３）で構成されており、その取付部（２）は両面テープ等で壁（９ｅ）に設置する場所である。一方、天板（３）の先端には、ギザギザになった刃（３ａ）が具備されている。
【０００７】
そして天板（３）の下の面には、緩衝部（３ｂ）が構成されていて、既存のロールホルダー（９）の蓋（９ａ）を、後付ロールカッターの天板（３）の重さを緩衝部（３ｂ）が押さえる。その緩衝部（３ｂ）の高さが、舌出し（９ｇ）の長さになることで目的を達成した。
【発明の効果】
【０００８】
本発明の後付ロールカッターは、次のような効果がある。
（イ）後付であるため、既存のロールホルダーを無駄にしない。
（詳しくは００１０段落参照）
（ロ）片手で、ペーパーが切断できる。（詳しくは００１３段落参照）
（ハ）舌出しができるので、ペーパーを抓み易い。（詳しくは００１９段落参照）
（ニ）舌出しができているので、余分なところを触らない。
（詳しくは００１９段落参照）
（ホ）構造が簡単である。（詳しくは００１３段落参照）
【図面の簡単な説明】
【０００９】

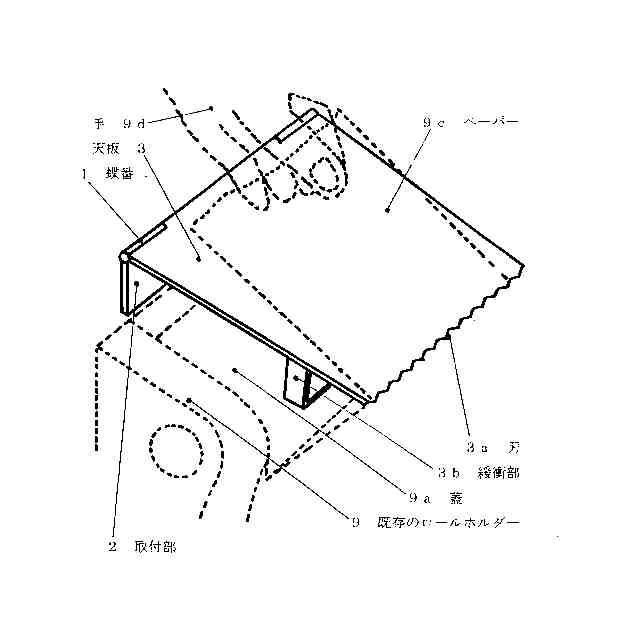

図は、本発明の斜視図である。

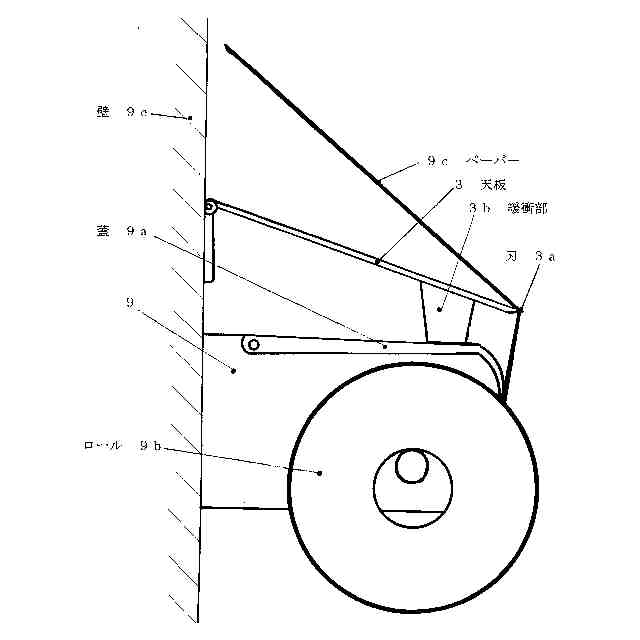

図は、側面図である。

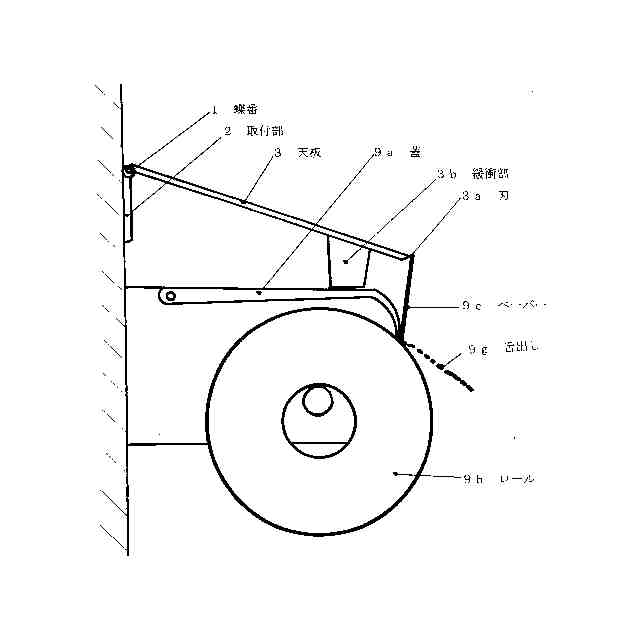

図は、ペーパーを切った後の側面図である。

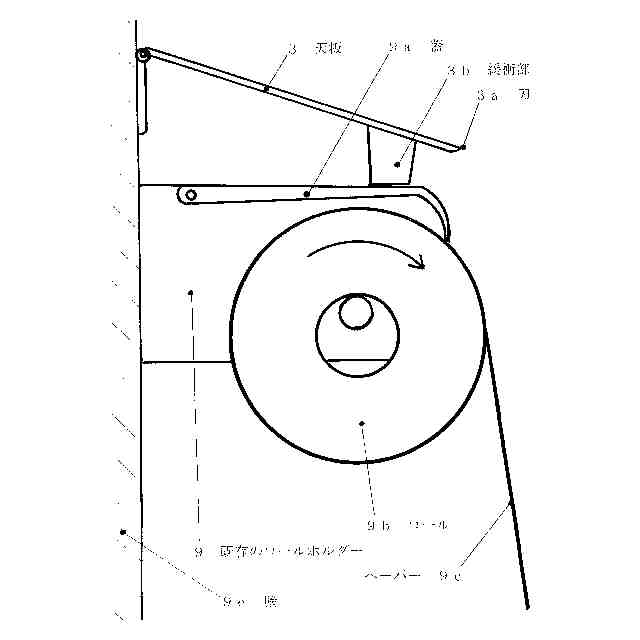

図は、ペーパーを下に引っ張るときの側面図である。

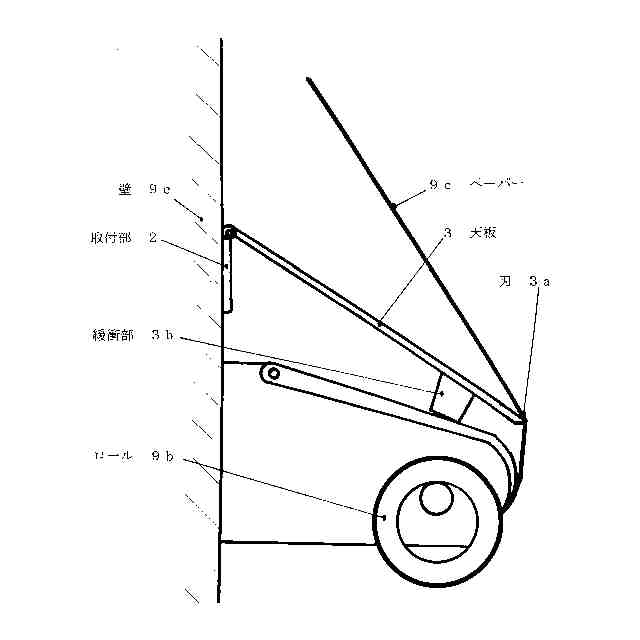

図は、ロールが小さくなった側面図である。

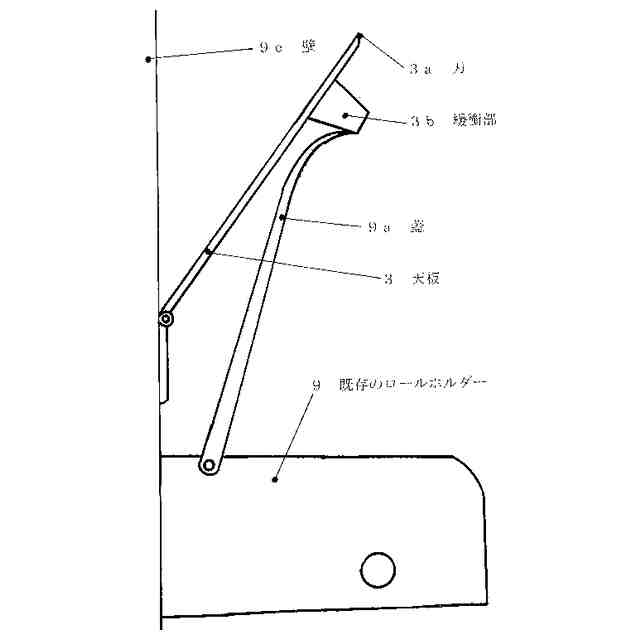

図は、ロール交換時の側面図である。
図は、剥がし部を取り付けた斜視図である。

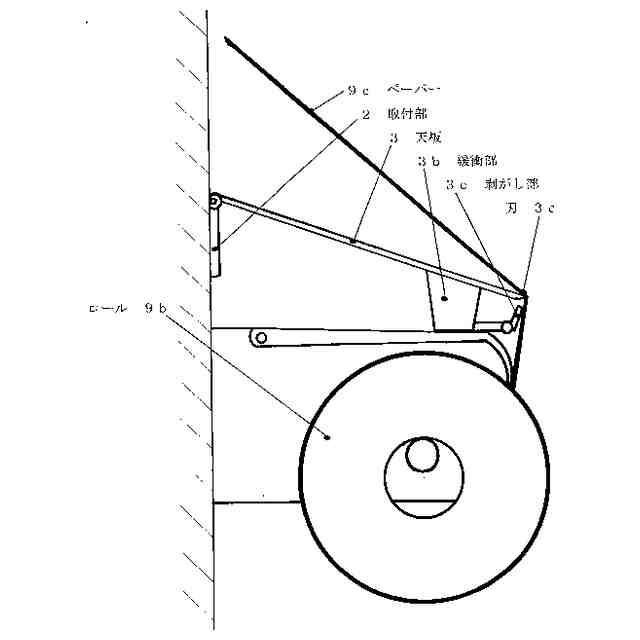

図は、剥がし部を取り付けた側面図である。

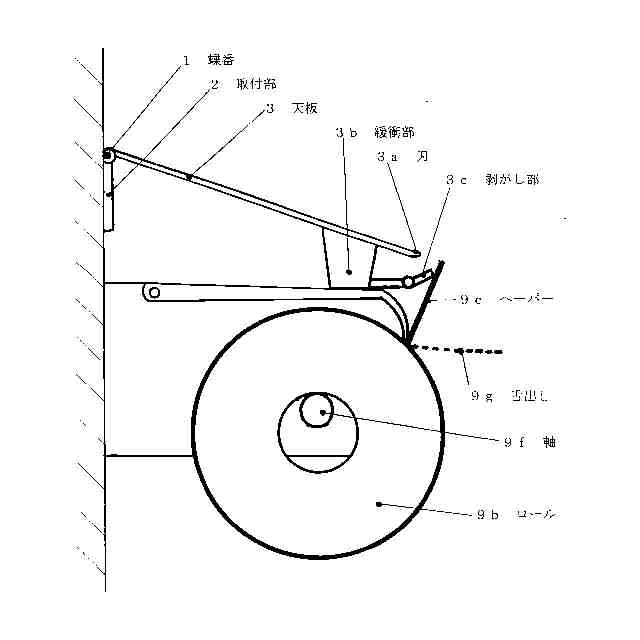

図は、ペーパーを切った後の側面図である。
【発明を実施するための最良の形態】
【００１０】
本発明の後付ロールカッターは、片手で切れない既存のロールホルダー（９）の上に取り付けるため、既存のロールホルダー（９）を無駄にしない。その後付ロールカッターは蝶番（１）で構成されている。その蝶番（１）は、取付部（２）と天板（３）で構成されており、その取付部（２）は既存のロールホルダー（９）の上部に取り付けるため、壁（９ｅ）がタイル等は両面テープや接着剤で取り付け、木製の壁（９ｅ）はネジ釘などで取り付ける。
（【００１１】以降は省略されています）
