公開番号2025008276
公報種別公開特許公報(A)
公開日2025-01-20
出願番号2023110286
出願日2023-07-04
発明の名称筆記具及びインク貯蔵部材
出願人三菱鉛筆株式会社
代理人個人,個人,個人
主分類B43K 8/03 20060101AFI20250109BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】インク吸蔵体に対するインクの補充を簡易且つ迅速に行うことができる筆記具を提供する。

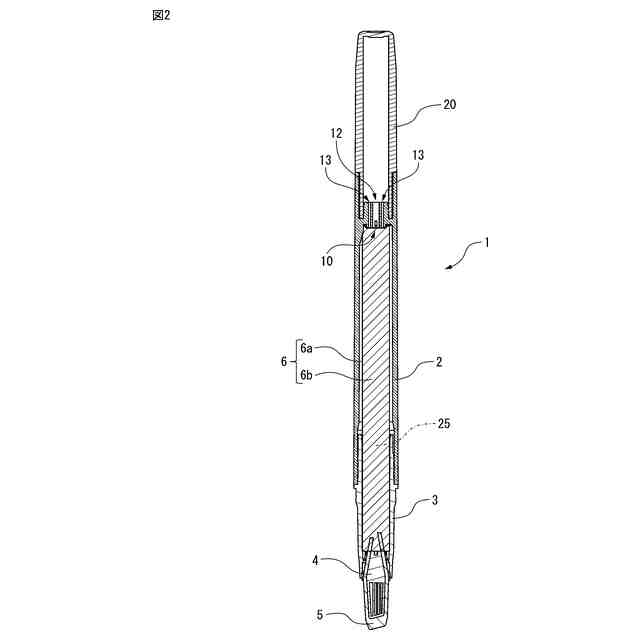

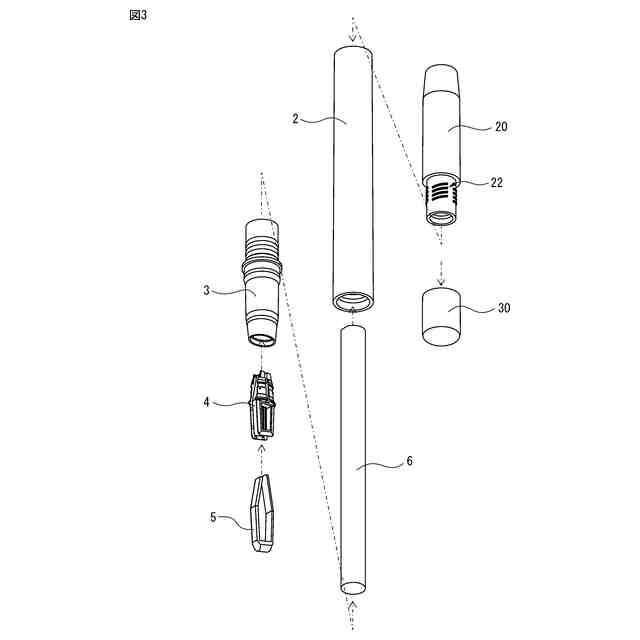

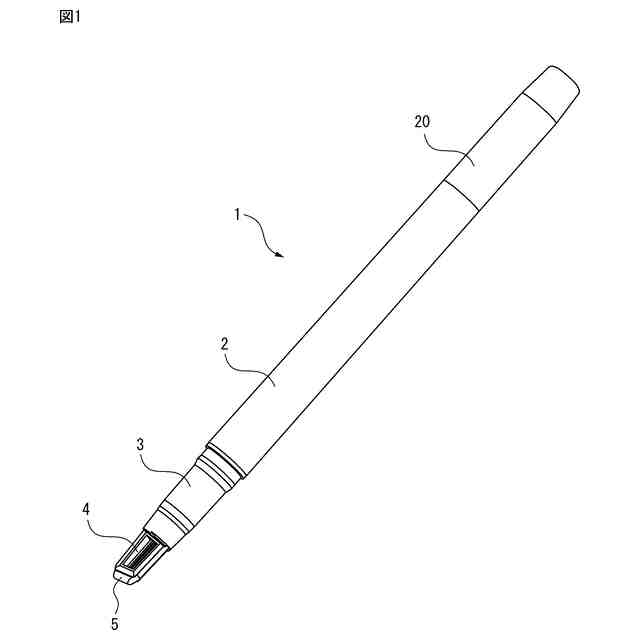

【解決手段】筆記具1が、軸筒2と、軸筒2内に配置され且つインクを含浸するインク吸蔵体6と、インク吸蔵体6よりも後方に配置され且つ通気孔12及びインク吐出孔13を有するインク補充部10と、軸筒2の後端部に取り付け可能で且つインクを収容可能なインク貯蔵部材20と、を具備し、インク貯蔵部材20を軸筒2の後端部に対して取り付けると、インク貯蔵部材20内のインクがインク補充部10のインク吐出孔13を介してインク吸蔵体6に対して供給可能となるように構成されている。
【選択図】図2
特許請求の範囲【請求項１】
軸筒と、前記軸筒内に配置され且つインクを含浸するインク吸蔵体と、前記インク吸蔵体よりも後方に配置され且つ通気孔及びインク吐出孔を有するインク補充部と、前記軸筒の後端部に取り付け可能で且つインクを収容可能なインク貯留部材と、を具備し、
前記インク貯留部材を前記軸筒の後端部に対して取り付けると、前記インク貯留部材内の前記インクが前記インク補充部の前記インク吐出孔を介して前記インク吸蔵体に対して供給可能となるように構成されていることを特徴とする筆記具。
続きを表示（約 290 文字）【請求項２】
前記通気孔が前記インク吐出孔よりも前記軸筒の中心軸線上に設けられていると共に、前記インク吐出孔が、前記中心軸線回りに同心円状に設けられている請求項１に記載の筆記具。
【請求項３】

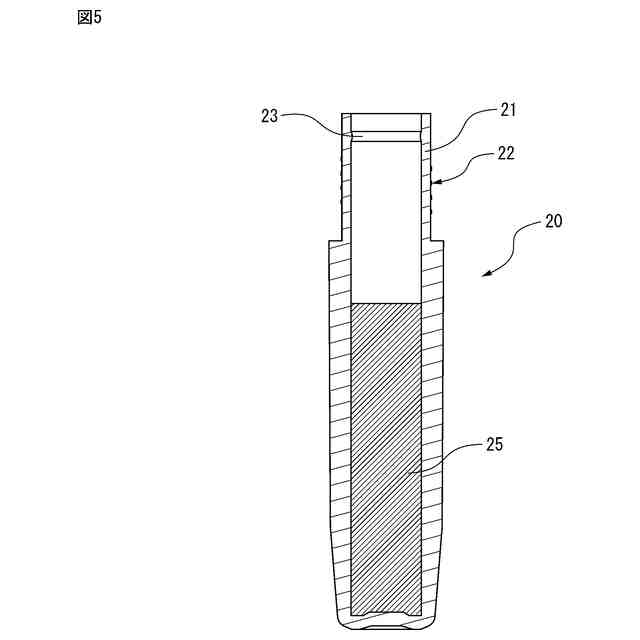

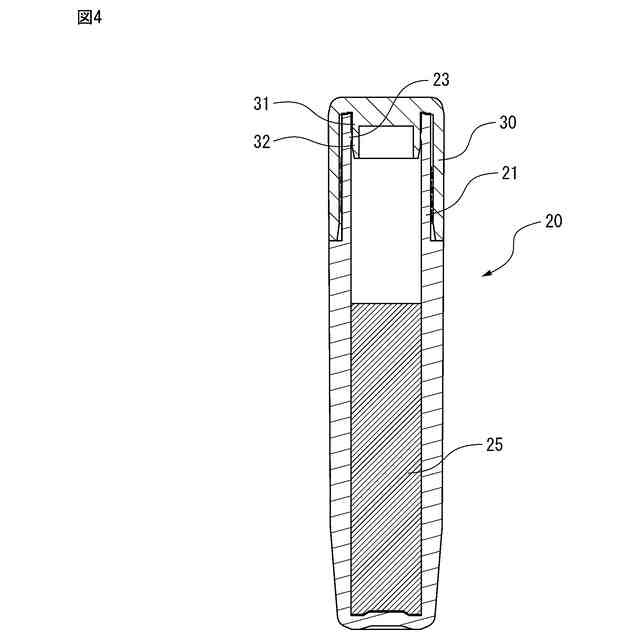

通気孔及びインク吐出孔を有するインク補充部と、インクを含浸するインク吸蔵体が内部に配置された軸筒の後端部に装着可能で且つインクが収容された、筆記具用のインク貯蔵部材であって、
前記軸筒の後端部に対して装着すると、前記インクが前記インク補充部の前記インク吐出孔を介して前記インク吸蔵体に対して供給されるように構成されていることを特徴とするインク貯蔵部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筆記具及びインク貯蔵部材に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
軸筒内に配置され且つインクを含浸するインク吸蔵体と、インク吸蔵体から誘導されたインクを吐出するペン先である筆記芯とを有する筆記具が公知である（例えば特許文献１）。こうした筆記具として、ペイントマーカー、油性マーカー、水性マーカー及びアンダーラインマーカー等が挙げられる。使用によってインク吸蔵体から誘導されるインクがなくなり、筆記具によって筆記ができなくなった場合には、環境保護の観点から、インク吸蔵体に対してインクが補充可能であることが好ましい。
【０００３】
特許文献１に記載の筆記具は、軸筒と、軸筒の内部に配置されたインク吸蔵体と、ペン先を保持した栓体とを有している。インクを補充するためには、軸筒から栓体を取り外し、インクが収容された補充具を軸筒の前端部から挿入し、インク吸蔵体に対してインクを供給することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１４２００６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の筆記具では、栓体を取り外すときにペン先に触れることで手指等が汚れる可能性がある。また、軸筒の後端部が閉鎖されていることから、インクの供給時にインク吸蔵体内の空気と供給されたインクとの置換が適切に行われず、供給したインクが、インク吸蔵体、ひいては軸筒から溢れる可能性がある。補充具からゆっくりとインクを供給すれば、インクが溢れることが防止されるが、補充に時間がかかり過ぎる場合がある。
【０００６】
本発明は、インク吸蔵体に対するインクの補充を簡易且つ迅速に行うことができる筆記具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様によれば、軸筒と、前記軸筒内に配置され且つインクを含浸するインク吸蔵体と、前記インク吸蔵体よりも後方に配置され且つ通気孔及びインク吐出孔を有するインク補充部と、前記軸筒の後端部に取り付け可能で且つインクを収容可能なインク貯留部材と、を具備し、前記インク貯留部材を前記軸筒の後端部に対して取り付けると、前記インク貯留部材内の前記インクが前記インク補充部の前記インク吐出孔を介して前記インク吸蔵体に対して供給可能となるように構成されていることを特徴とする筆記具が提供される。
【０００８】
本発明の別態様によれば、通気孔及びインク吐出孔を有するインク補充部と、インクを含浸するインク吸蔵体が内部に配置された軸筒の後端部に装着可能で且つインクが収容された、筆記具用のインク貯蔵部材であって、前記軸筒の後端部に対して装着すると、前記インクが前記インク補充部の前記インク吐出孔を介して前記インク吸蔵体に対して供給されるように構成されていることを特徴とするインク貯蔵部材が提供される。
【０００９】

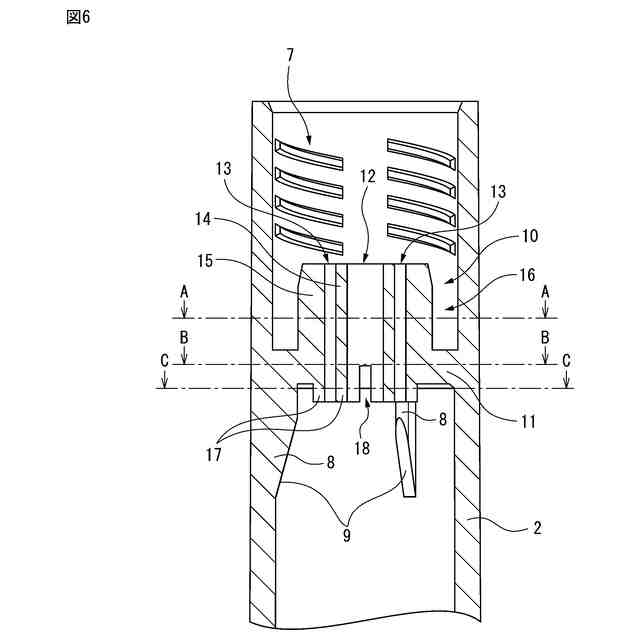

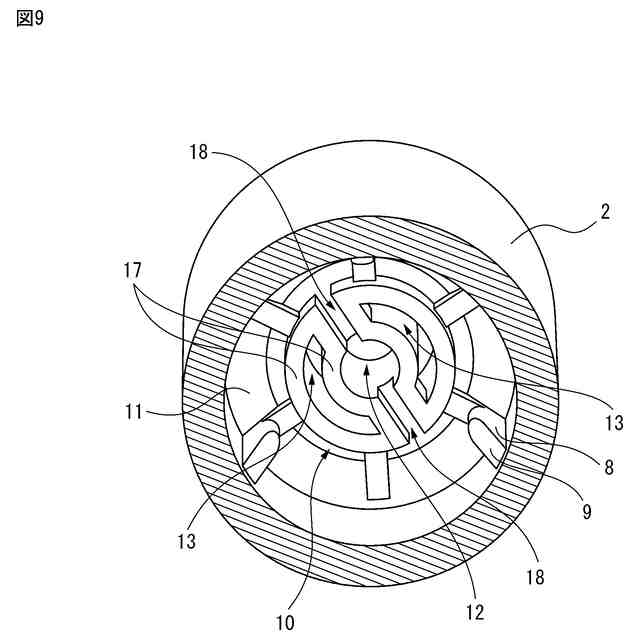

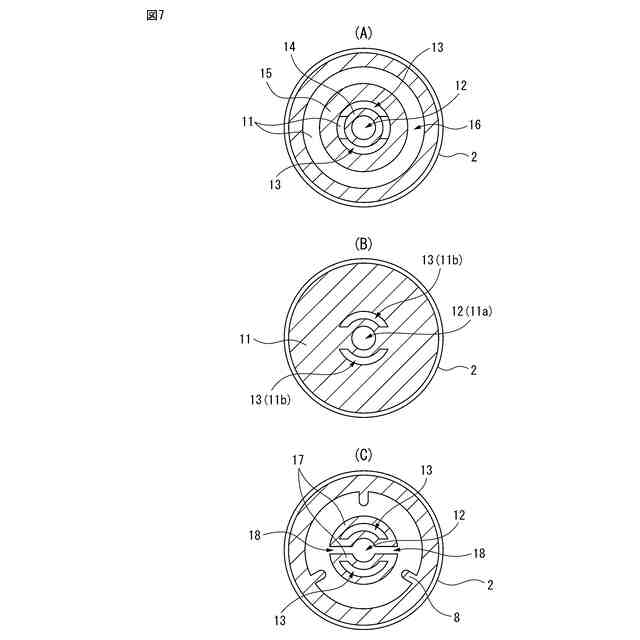

前記通気孔が前記インク吐出孔よりも前記軸筒の中心軸線寄りに設けられていてもよい。前記通気孔が前記中心軸線上に設けられていてもよい。前記インク吐出孔が、前記中心軸線回りに同心円状に設けられていてもよい。前記インク吸蔵体が、少なくとも２種類の毛細管力を有するように構成されていてもよい。
【発明の効果】
【００１０】
本発明の態様によれば、インク吸蔵体に対するインクの補充を簡易且つ迅速に行うことができる筆記具を提供するという共通の効果を奏する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
