公開番号2024082708
公報種別公開特許公報(A)
公開日2024-06-20
出願番号2022196739
出願日2022-12-09
発明の名称定規
出願人株式会社UHOLABO
代理人個人
主分類B43L 7/00 20060101AFI20240613BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】所定角度の角で構成された図形や所定半径の円を作図する場合に好適な定規を提供すること。

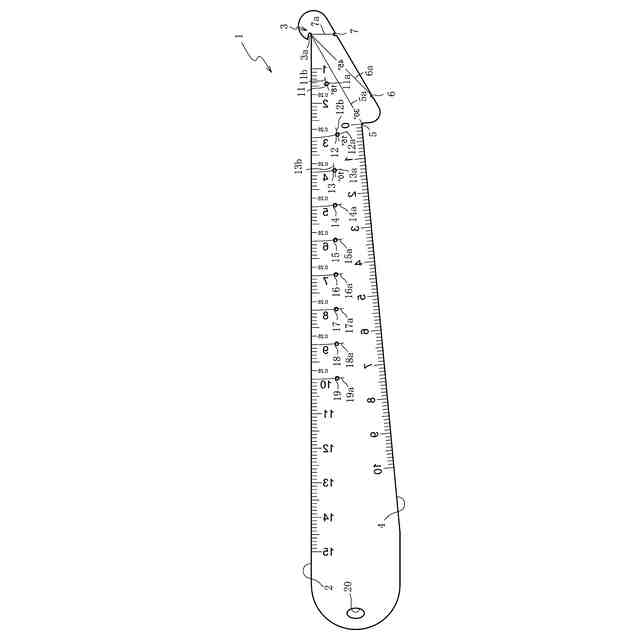

【解決手段】第1穿設孔11は、その中心が、上辺基部3aから15mmとなる位置であって、かつ、上辺基部3aから正面視下方に18度傾いた線上の位置に穿設形成されている。また、この第1穿設孔11の孔縁の定規1短手方向には、上辺基部3aから15mmであることを示す円弧状の15ミリ円弧線11aが印刷されている。さらに、第1穿設孔11の孔縁の定規1長手方向には、上辺基部3aから18度下方に傾斜していることを示す直線状の18度補助線11bが印刷されている。

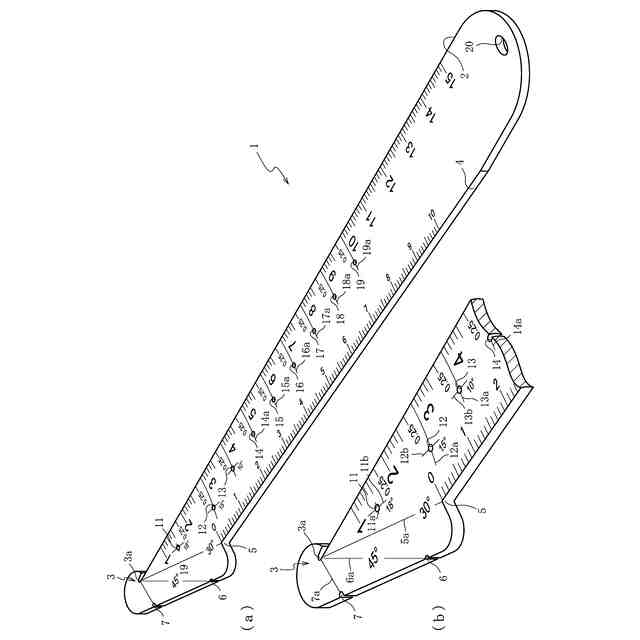

【選択図】図1
特許請求の範囲【請求項１】
少なくとも一部が直線状に形成された所定辺に目盛りが付された定規であって、
前記目盛りの基点となる位置に、所定の文具の先端部分を係止可能な係止部と、
前記所定辺上であって、前記基点から第１所定距離の位置に付された第１目盛りと、
前記所定辺上と異なる位置であって、前記基点から前記第１所定距離の位置に穿設形成された第１穿設部と、を備えている
ことを特徴とする定規。
続きを表示（約 870 文字）【請求項２】
前記第１穿設部は、
前記所定の文具と同等若しくは略同等の他の文具の先端部分が挿入可能な大きさに形成される
ことを特徴とする請求項１記載の定規。
【請求項３】
前記第１穿設部は、
前記基点から第１所定角度の位置に形成される
ことを特徴とする請求項１又は請求項２に記載の定規。
【請求項４】
前記第１穿設部において、前記基点から前記第１所定角度であることを示す第１識別情報が付されている
ことを特徴とする請求項３記載の定規。
【請求項５】
前記第１穿設部において、前記基点から前記第１所定距離であることを示す第２識別情報が付されている
ことを特徴とする請求項４記載の定規。
【請求項６】
前記所定辺上であって、前記基点から前記第１所定距離と異なる第２所定距離の位置に付された第２目盛りと、
前記所定辺上と異なる位置であって、前記基点から前記第２所定距離の位置に穿設形成された第２穿設部と、を備えている
ことを特徴とする請求項１記載の定規。
【請求項７】
前記第２穿設部は、
前記所定の文具と同等若しくは略同等の他の文具の先端部分が挿入可能な大きさに形成される
ことを特徴とする請求項６記載の定規。
【請求項８】
前記第２穿設部は、
前記基点から前記第１所定角度と異なる第２所定角度の位置に形成される
ことを特徴とする請求項６又は請求項７に記載の定規。
【請求項９】
前記第２穿設部において、前記基点から前記第２所定角度であることを示す第３識別情報が付されている
ことを特徴とする請求項８記載の定規。
【請求項１０】
前記第２穿設部において、前記基点から前記第２所定距離であることを示す第４識別情報が付されている
ことを特徴とする請求項９記載の定規。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

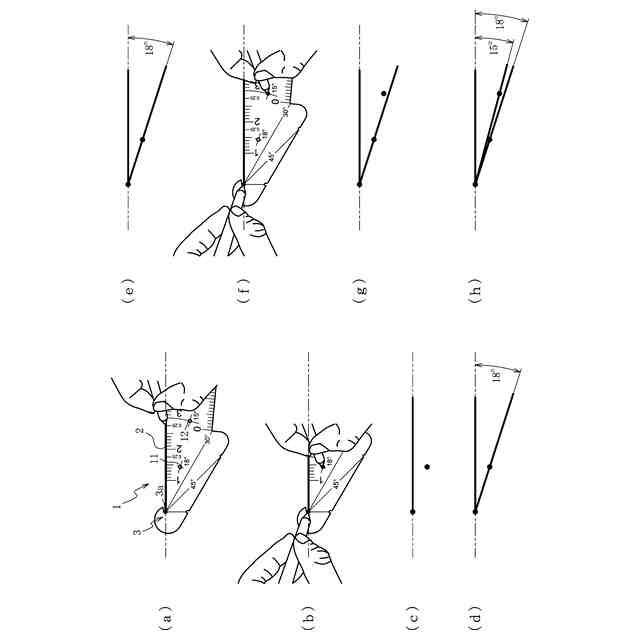

本発明は、携帯性に優れ、直線のみならず角度線や円を描画する場合に好適な定規に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、用紙や黒板等に所定角度の角で構成された図形を描画する場合、筆記具や直線定規以外に、三角定規や分度器等の文具を使用して所定点から所望の角度をそれぞれ描画しながら図形を描画している。また、用紙や黒板等に中心点から所定半径の円を描画する場合、コンパス等を使用し、中心点に該コンパスの一方の脚の先端部分の針を中心点に固定しつつ、他方の脚の先に設けられた筆記具を回転させて円を描画している。
【０００３】
即ち、図形や円を描く場合、筆記具及び直線定規のみでは、所望の角度の図形や所定半径の円を描画することが困難であり、筆記具及び直線定規以外の文具を予め用意しておく必要がある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－８１３６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記例示したように、用紙や黒板等に図形や円を描画する場合には、筆記具及び１の定規以外に三角定規や分度器、コンパスのいずれかの文具が必要となり、さらに図形と円とをともに作図したい場合には、三角定規若しくは分度器、及び、コンパスが必要となるため、該文具の大きさによって文具入れが嵩張ってしまうという問題があります。
【０００６】
本発明は、上記事情等に鑑みてなされたものであり、携帯性に優れ、所定角度の角で構成された図形や所定半径の円を作図する場合に好適な定規を提供することを目的とする。
【課題を解決するための手段】
【０００７】
この目的を達成するために請求項１記載の定規は、少なくとも一部が直線状に形成された所定辺に目盛りが付された定規であって、前記目盛りの基点となる位置に、所定の文具の先端部分を係止可能な係止部と、前記所定辺上であって、前記基点から第１所定距離の位置に付された第１目盛りと、前記所定辺上と異なる位置であって、前記基点から前記第１所定距離の位置に穿設形成された第１穿設部と、を備えている。
【０００８】
請求項２記載の定規は、請求項１記載の定規において、前記第１穿設部は、前記所定の文具と同等若しくは略同等の他の文具の先端部分が挿入可能な大きさに形成される。
【０００９】
請求項３記載の定規は、請求項１又は請求項２記載の定規において、前記第１穿設部は、前記基点から第１所定角度の位置に形成される。
【００１０】
請求項４記載の定規は、請求項３記載の定規において、前記第１穿設部において、前記基点から前記第１所定角度であることを示す第１識別情報が付されている。
（【００１１】以降は省略されています）
