公開番号2024175631
公報種別公開特許公報(A)
公開日2024-12-18
出願番号2023139475,2023093114
出願日2023-08-30,2023-06-06
発明の名称コンクリートバイブレータ
出願人エクセン株式会社,日本高圧コンクリート株式会社
代理人One ip弁理士法人
主分類E04G 21/08 20060101AFI20241211BHJP(建築物)
要約【課題】効率的に打設コンクリートの締め固めを行い、適正な品質管理を可能とするコンクリートバイブレータを提供する。
【解決手段】本開示によるコンクリートバイブレータは、内部に振動源を備えた棒状の振動体と、振動体の基端側に接続されたホースと、センサーで打設コンクリートの存在を検知して前記振動源への電力供給を制御する制御装置と、を備えるコンクリートバイブレータであって、前記センサーは、前記振動体の先端側に位置する第1電極を有し、前記振動体の打設コンクリートへの挿入開始を検知する第1センサーと、前記第1電極よりも前記振動体の基端側に位置する第2電極を有し、前記振動体が打設コンクリートに所定深さまで挿入されたことを検知する第2センサーと、を含み、前記第1電極と前記第2電極との間には、絶縁部が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
内部に振動源を備えた棒状の振動体と、
前記振動体の基端側に接続されたホースと、
センサーで打設コンクリートの存在を検知して前記振動源への電力供給を制御する制御装置と、を備えるコンクリートバイブレータであって、
前記センサーは、
前記振動体の先端側に位置する第１電極を有し、前記振動体の打設コンクリートへの挿入開始を検知する第１センサーと、
前記第１電極よりも前記振動体の基端側に位置する第２電極を有し、前記振動体が打設コンクリートに所定深さまで挿入されたことを検知する第２センサーと、を含み、
前記第１電極と前記第２電極との間には、絶縁部が設けられている、コンクリートバイブレータ。
続きを表示（約 790 文字）【請求項２】
前記制御装置は、
前記振動体の打設コンクリートへの挿入開始を前記第１センサーが検知した場合に前記振動体の振動を開始し、
前記振動体が打設コンクリートに所定深さまで挿入されたことを前記第２センサーが検知した場合に、前記振動体の振動を変化させる、請求項１に記載のコンクリートバイブレータ。
【請求項３】
前記制御装置は、
前記振動体が打設コンクリートに所定深さまで挿入されたことを前記第２センサーが検知した場合に、前記振動体の振動を一時的に停止し、その後振動を再開する、請求項２に記載のコンクリートバイブレータ。
【請求項４】
前記制御装置は、
前記振動体が打設コンクリートに所定深さまで挿入されたことを前記第２センサーが検知した場合に、前記振動体の振動強度を一時的に変化させる、請求項２に記載のコンクリートバイブレータ。
【請求項５】
前記制御装置は、
前記振動体が打設コンクリートに所定深さまで挿入されたことを前記第２センサーが検知した場合に、前記振動体の内部の偏心ウエイトの回転方向を変化させる、請求項２に記載のコンクリートバイブレータ。
【請求項６】
前記第１センサー及び前記第２センサーで検知した情報を、外部装置に出力するための送信手段をさらに備える、請求項１又は２に記載のコンクリートバイブレータ。
【請求項７】
前記第１センサー及び前記第２センサーで検知した情報を記憶するための記憶手段をさらに備える、請求項１又は２に記載のコンクリートバイブレータ。
【請求項８】
前記第１センサー及び前記第２センサーで検知した情報を表示するための表示手段をさらに備える、請求項１又は２に記載のコンクリートバイブレータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コンクリートバイブレータに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、打設コンクリートの締め固めに使用されるコンクリートバイブレータとして、打設コンクリートを検知することにより自動的にバイブレータの運転を制御することができる棒状のコンクリートバイブレータが知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０１４８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、コンクリート構造物の深さが深い部分を施工する場合は、複数の層に別けてコンクリートを締め固める、所謂「打ち重ね」と称される作業が行われている。例えば、最下層である１層目の上側に位置する２層目以降の施工では、先に形成した下層のコンクリートに棒状バイブレータを１０ｃｍ以上差し込み、下層と上層とが一体となる様にする必要がある。
【０００５】
しかしながら、この様な打ち重ね作業において、棒状バイブレータが前層のコンクリートに１０ｃｍ以上到達したかは作業者の感覚に頼られる事が多く、品質管理の点で改善の余地がある。
【０００６】
そこで、本開示は上記問題点に鑑みてなされたものであり、その目的は、効率的に打設コンクリートの締め固めを行い、適正な品質管理を可能とするコンクリートバイブレータを提供することである。
【課題を解決するための手段】
【０００７】
本開示によれば、内部に振動源を備えた棒状の振動体と、前記振動体の基端側に接続されたホースと、センサーで打設コンクリートの存在を検知して前記振動源への電力供給を制御する制御装置と、を備えるコンクリートバイブレータであって、前記センサーは、前記振動体の先端側に位置する第１電極を有し、前記振動体の打設コンクリートへの挿入開始を検知する第１センサーと、前記第１電極よりも前記振動体の基端側に位置する第２電極を有し、前記振動体が打設コンクリートに所定深さまで挿入されたことを検知する第２センサーと、を含み、前記第１電極と前記第２電極との間には、絶縁部が設けられている、コンクリートバイブレータが提供される。
【発明の効果】
【０００８】
本開示によれば、効率的に打設コンクリートの締め固めを行い、適正な品質管理を可能とするコンクリートバイブレータを提供することができる。
【図面の簡単な説明】
【０００９】

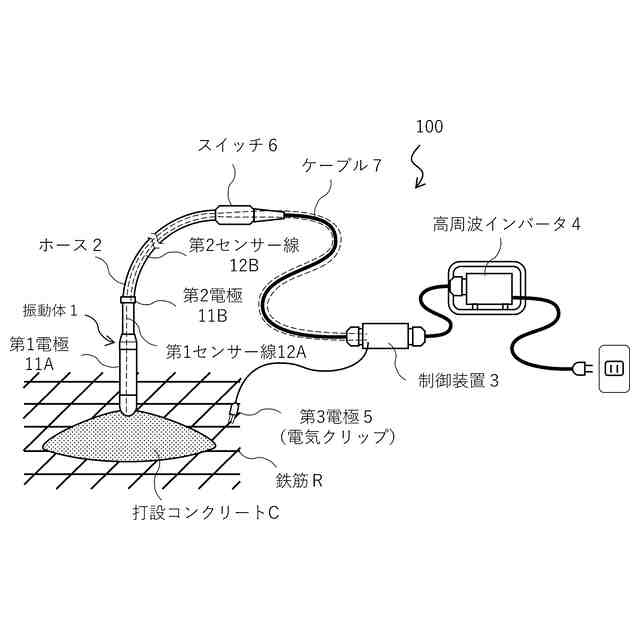

本開示の一実施形態に係るコンクリートバイブレータシステムの構成例を示す図である。
同実施形態に係るコンクリートバイブレータの振動体の拡大図である。

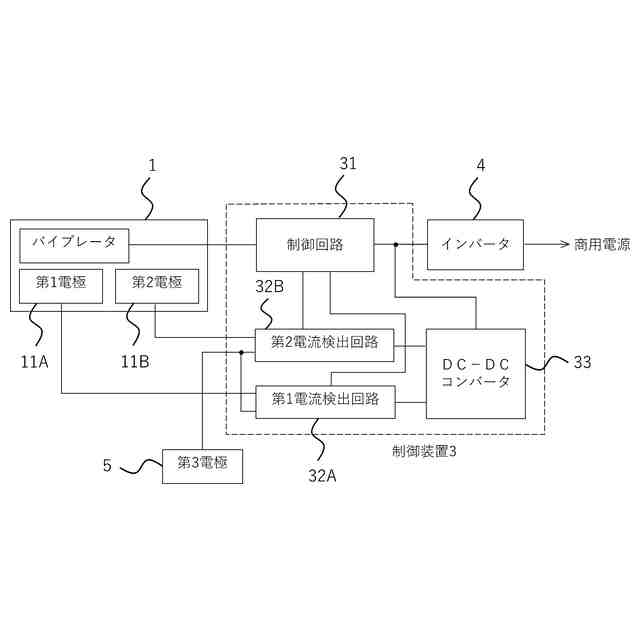

同実施形態に係るコンクリートバイブレータのブロック図である。

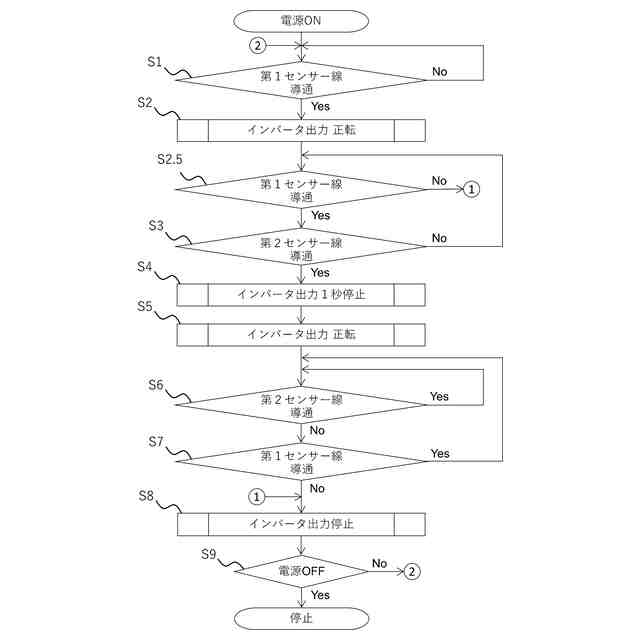

同実施形態に係るコンクリートバイブレータにおける一連の制御に係るフローチャート図である。

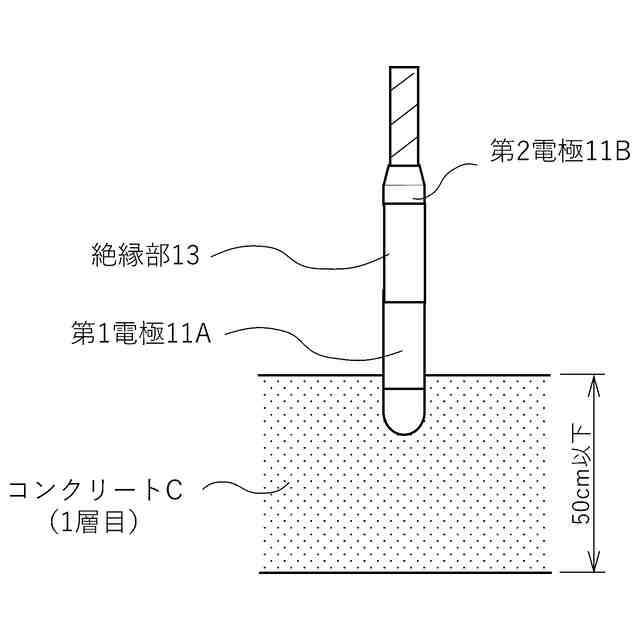

同実施形態に係るコンクリートバイブレータを用いる打設作業の一例を示す図である。

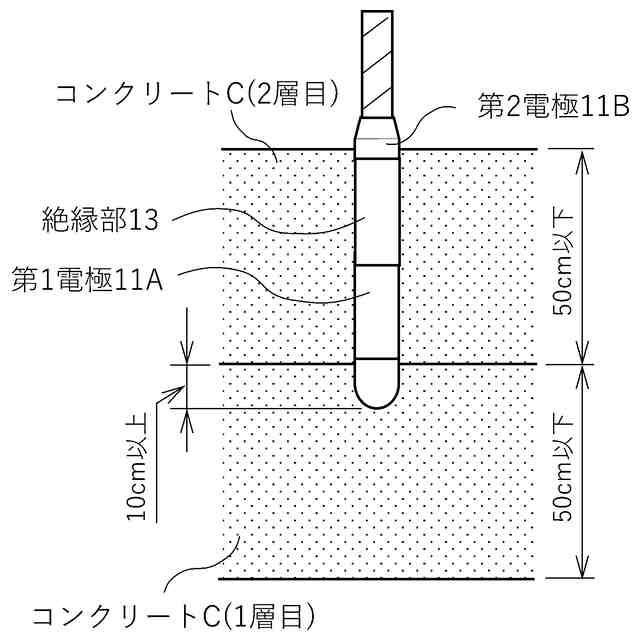

図５の状態からさらに振動体を打設コンクリートに深く挿入した状態を示す図である。

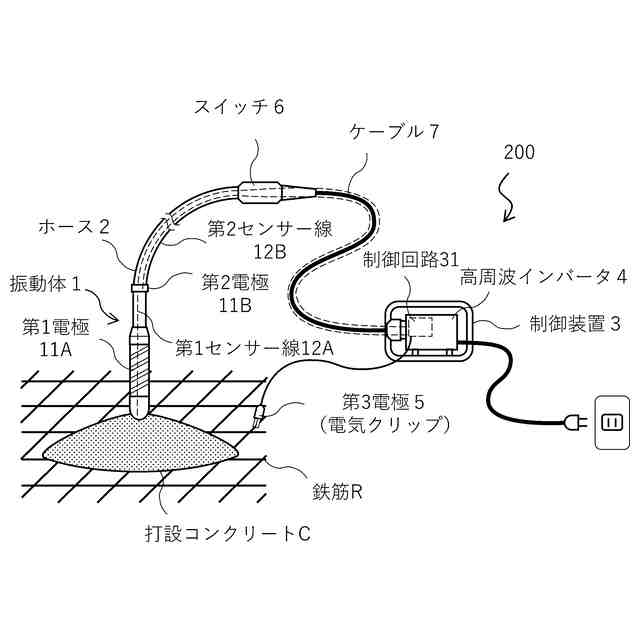

本開示の他の実施形態に係るコンクリートバイブレータシステムの構成例を示す図である。

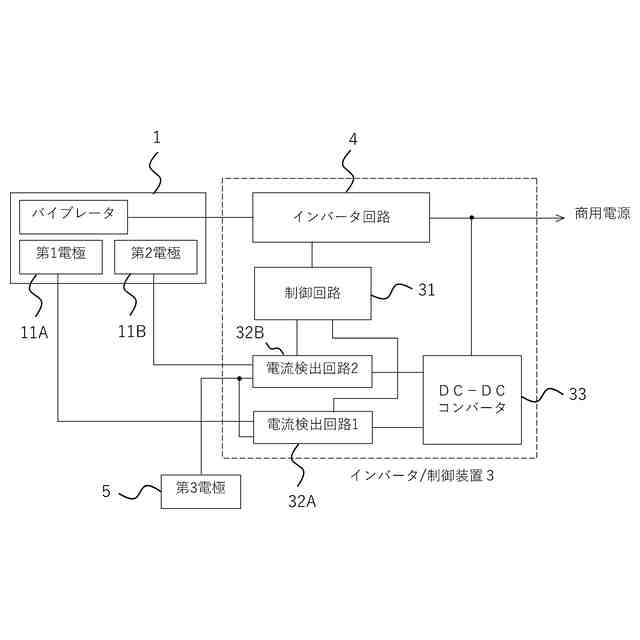

図７の実施形態に係るコンクリートバイブレータのブロック図である。
図７、８にかかる実施形態に係るコンクリートバイブレータにおける一連の制御に係るフローチャート図である。
本開示のさらに他の実施形態に係るコンクリートバイブレータシステムのブロック図である。
本開示のさらに他の実施形態に係るコンクリートバイブレータシステムのブロック図である。
本開示のさらに他の実施形態に係るコンクリートバイブレータシステムのブロック図である。
本開示のさらに他の実施形態に係るコンクリートバイブレータシステムのブロック図である。
【発明を実施するための形態】
【００１０】
以下に添付図面を参照しながら、本開示の好適な実施の形態について詳細に説明する。なお、本明細書及び図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複説明を省略する。
（【００１１】以降は省略されています）
