公開番号2024170161
公報種別公開特許公報(A)
公開日2024-12-06
出願番号2023087171
出願日2023-05-26
発明の名称安全帽
出願人DIC株式会社,DICプラスチック株式会社
代理人個人,個人,個人
主分類A42B 1/201 20210101AFI20241129BHJP(頭部に着用するもの)
要約【課題】コンパクトに折り畳むことができ、通気性に優れる安全帽を提供する。
【解決手段】周面部と一対の端面部とで形成されるクラウンを有し、前記周面部が一対の上側四角形状パネルと一対の下側四角形状パネルとで形成され、前記端面部の各々が一対の上側先細状パネルと一対の下側先細状パネルとで形成され、前記一対の上側四角形状パネルの間と、前記端面部の各々における前記一対の上側先細状パネルの間と、を通る稜線部が、谷折り可能な谷折り稜線部を構成し、前記谷折り稜線部の周方向の両側の各々において、前記上側四角形状パネルと前記下側四角形状パネルの間と、前記端面部の各々における前記上側先細状パネルと前記下側先細状パネルの間と、を通る稜線部が、山折り可能な山折り稜線部を構成し、前記上側四角形状パネル、前記下側四角形状パネル、前記上側先細状パネル及び前記下側先細状パネルの各々が緩衝材を有し、前記緩衝材のうちの少なくとも1つが通気性緩衝材である、安全帽。

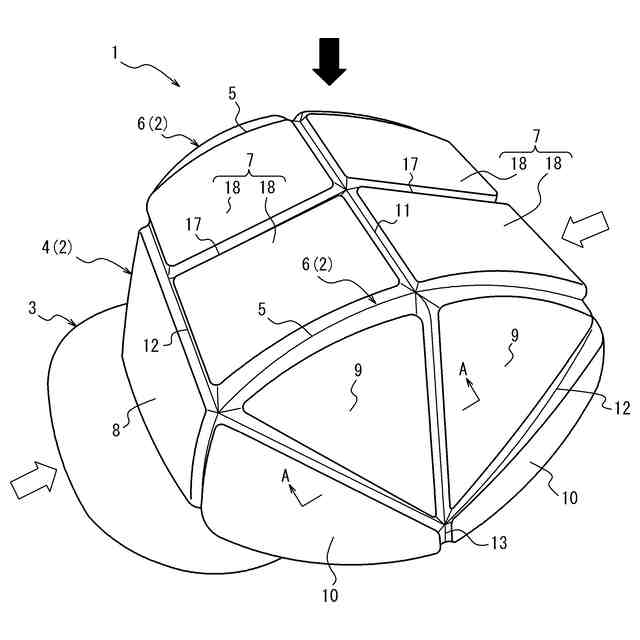

【選択図】図1
特許請求の範囲【請求項１】
半筒状の周面部と前記周面部の筒軸方向の両端に稜線部を介して連なる一対の端面部とで形成されるクラウンを有し、
前記周面部が一対の上側四角形状パネルと一対の下側四角形状パネルとで形成され、
前記端面部の各々が一対の上側先細状パネルと一対の下側先細状パネルとで形成され、
前記上側先細状パネルと前記下側先細状パネルの各々が、径方向の内側に向けて先細状をなし、
前記一対の上側四角形状パネルの間と、前記端面部の各々における前記一対の上側先細状パネルの間と、を通る稜線部が、谷折り可能な谷折り稜線部を構成し、
前記谷折り稜線部の周方向の両側の各々において、前記上側四角形状パネルと前記下側四角形状パネルの間と、前記端面部の各々における前記上側先細状パネルと前記下側先細状パネルの間と、を通る稜線部が、山折り可能な山折り稜線部を構成し、
前記上側四角形状パネル、前記下側四角形状パネル、前記上側先細状パネル及び前記下側先細状パネルの各々が緩衝材を有し、
前記緩衝材のうちの少なくとも１つが通気性緩衝材であり、
前記稜線部の各々が緩衝材を有さない、安全帽。
続きを表示（約 660 文字）【請求項２】
前記端面部の各々において、前記一対の下側先細状パネルの先端縁の間を稜線部が上下方向に通り、当該稜線部が緩衝材を有さない、請求項１に記載の安全帽。
【請求項３】

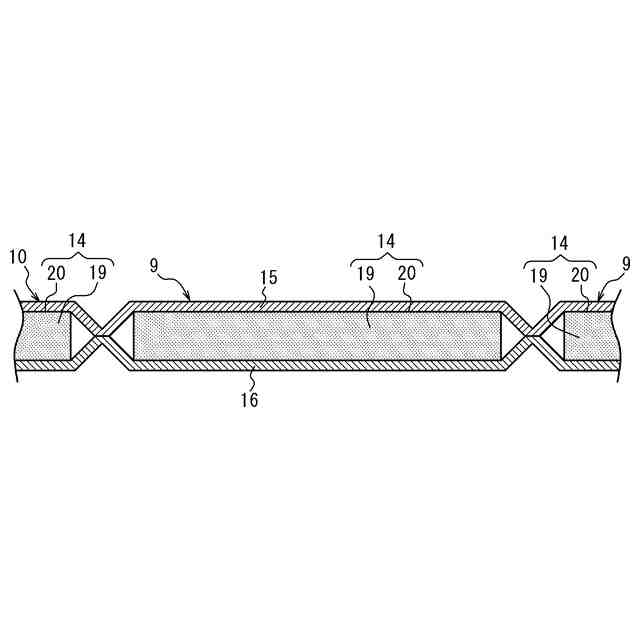

前記上側四角形状パネル、前記下側四角形状パネル、前記上側先細状パネル及び前記下側先細状パネルの各々が、表地、前記緩衝材及び裏地をこの順に有する、請求項１に記載の安全帽。
【請求項４】
前記通気性緩衝材が有穴シート材を有する、請求項１に記載の安全帽。
【請求項５】
前記有穴シート材が有する全ての穴が貫通穴である、請求項４に記載の安全帽。
【請求項６】
前記有穴シート材が有する穴の数が２～５個である、請求項４に記載の安全帽。
【請求項７】

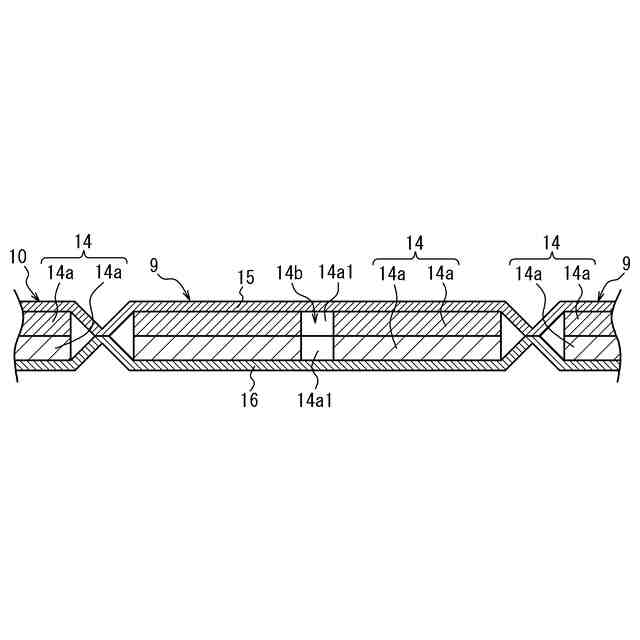

前記通気性緩衝材が、積層される複数の前記有穴シート材を有する、請求項４に記載の安全帽。
【請求項８】
前記通気性緩衝材が、積層される全ての前記有穴シート材に亘って積層方向に並ぶ穴からなる通気経路を有する、請求項７に記載の安全帽。
【請求項９】
前記通気性緩衝材が、所定の硬さの第１の前記有穴シート材と前記第１の有穴シート材よりも柔らかい第２の前記有穴シート材とを積層して有する、請求項７に記載の安全帽。
【請求項１０】
前記第２の有穴シート材が、前記通気性緩衝材の最内層の前記有穴シート材である、請求項９に記載の安全帽。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は安全帽に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
頭部への衝撃を緩和できる安全帽が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第３９０３０６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

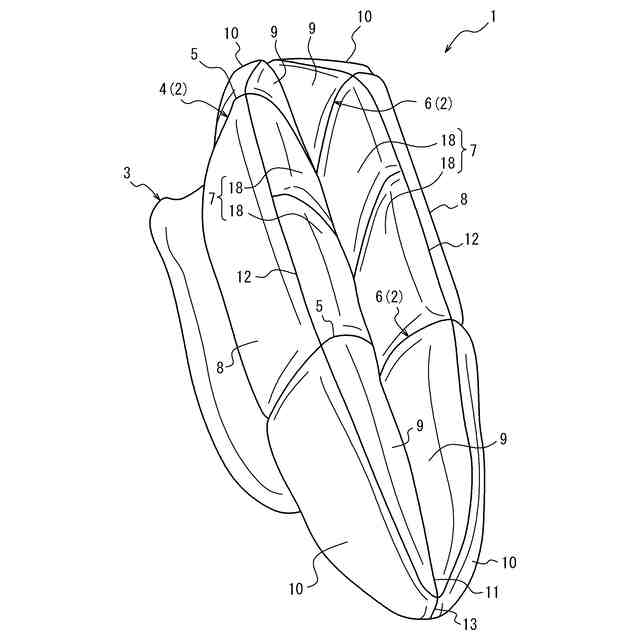

安全帽をコンパクトに折り畳むことができれば携帯等に便利である。また安全帽は通気性にできるだけ優れることが好ましい。
【０００５】
そこで本発明の目的は、コンパクトに折り畳むことができ、通気性に優れる安全帽を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一態様は以下のとおりである。
【０００７】
［１］
半筒状の周面部と前記周面部の筒軸方向の両端に稜線部を介して連なる一対の端面部とで形成されるクラウンを有し、
前記周面部が一対の上側四角形状パネルと一対の下側四角形状パネルとで形成され、
前記端面部の各々が一対の上側先細状パネルと一対の下側先細状パネルとで形成され、
前記上側先細状パネルと前記下側先細状パネルの各々が、径方向の内側に向けて先細状をなし、
前記一対の上側四角形状パネルの間と、前記端面部の各々における前記一対の上側先細状パネルの間と、を通る稜線部が、谷折り可能な谷折り稜線部を構成し、
前記谷折り稜線部の周方向の両側の各々において、前記上側四角形状パネルと前記下側四角形状パネルの間と、前記端面部の各々における前記上側先細状パネルと前記下側先細状パネルの間と、を通る稜線部が、山折り可能な山折り稜線部を構成し、
前記上側四角形状パネル、前記下側四角形状パネル、前記上側先細状パネル及び前記下側先細状パネルの各々が緩衝材を有し、
前記緩衝材のうちの少なくとも１つが通気性緩衝材であり、
前記稜線部の各々が緩衝材を有さない、安全帽。
【０００８】
［２］
前記端面部の各々において、前記一対の下側先細状パネルの先端縁の間を稜線部が上下方向に通り、当該稜線部が緩衝材を有さない、［１］に記載の安全帽。
【０００９】
［３］
前記上側四角形状パネル、前記下側四角形状パネル、前記上側先細状パネル及び前記下側先細状パネルの各々が、表地、前記緩衝材及び裏地をこの順に有する、［１］又は［２］に記載の安全帽。
【００１０】
［４］
前記通気性緩衝材が有穴シート材を有する、［１］～［３］の何れか１項に記載の安全帽。
（【００１１】以降は省略されています）
