特許ウォッチ

公開番号2025047196
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023155540
出願日2023-09-21
発明の名称硬化性樹脂組成物、繊維強化成形材料及びそれを用いた成形品
出願人DIC株式会社
代理人個人,個人,個人,個人
主分類C08G 18/67 20060101AFI20250326BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】含浸性及び成形流動性に優れた繊維強化成形材料並びに難燃性に優れた成形品を実現可能な硬化性樹脂組成物、繊維強化成形材料及びそれを用いた成形品を提供すること。
【解決手段】本件発明の硬化性樹脂組成物は、臭素化ビニルエステル(A)と、不飽和単量体(B)と、ポリイソシアネート(C)と、重合開始剤(D)とを含有し、前記不飽和単量体(B)として、1,3-ブタンジオールジメタクリレートを含み、前記臭素化ビニルエステル(A)80質量部に対して、前記不飽和単量体(B)を25質量部以上40質量部以下の範囲で含有し、前記ポリイソシアネート(C)のイソシアネート基(NCO)と前記臭素化ビニルエステル(A)の水酸基(OH)とのモル比(NCO/OH比)が0.40以上0.70以下の範囲であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
臭素化ビニルエステル（Ａ）と、不飽和単量体（Ｂ）と、ポリイソシアネート（Ｃ）と、重合開始剤（Ｄ）とを含有し、
前記不飽和単量体（Ｂ）として、１，３－ブタンジオールジメタクリレートを含み、
前記臭素化ビニルエステル（Ａ）８０質量部に対して、前記不飽和単量体（Ｂ）を２５質量部以上４０質量部以下の範囲で含有し、
前記ポリイソシアネート（Ｃ）のイソシアネート基（ＮＣＯ）と前記臭素化ビニルエステル（Ａ）の水酸基（ＯＨ）とのモル比（ＮＣＯ／ＯＨ比）が０．４０以上０．７０以下の範囲である硬化性樹脂組成物。
続きを表示（約 430 文字）【請求項２】
前記臭素化ビニルエステル（Ａ）８０質量部に対して１，３－ブタンジオールジメタクリレートを２０質量部以上４０質量部以下の範囲で含有する請求項１に記載の硬化性樹脂組成物。
【請求項３】
前記硬化性樹脂組成物における臭素濃度が２０質量％以上である請求項１又は請求項２に記載の硬化性樹脂組成物。
【請求項４】
温度２５℃で測定したときの粘度が１０００ｍＰａ・ｓ以上１２０００ｍＰａ・ｓ以下の範囲である請求項１又は請求項２に記載の硬化性樹脂組成物。
【請求項５】
請求項１又は請求項２に記載の硬化性樹脂組成物と、強化繊維（Ｅ）とを含有することを特徴とする繊維強化成形材料。
【請求項６】
前記強化繊維（Ｅ）を２０質量％以上７０質量％以下の範囲で含有する請求項５に記載の繊維強化成形材料。
【請求項７】
請求項６に記載の繊維強化成形材料を用いたことを特徴とする成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、硬化性樹脂組成物、繊維強化成形材料及びそれを用いた成形品に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ビニルエステル、不飽和ポリエステル樹脂等の熱硬化性樹脂組成物に、炭素繊維等の強化繊維を含浸させてなる繊維強化成形材料が知られている（例えば、特許文献１）。前記繊維強化成形材料を用いた成形方法としては、シートモールディングコンパウンド（ＳＭＣ）、バルクモールディングコンパウンド（ＢＭＣ）と呼ばれる中間材料を用いて、プレス成形、射出成形等の手法により、硬化、成形させる方法が知られている。
【０００３】
前記繊維強化成形材料は、軽量でありながら耐熱性や機械強度に優れる特徴が注目され、自動車や航空機の筐体など、様々な用途での利用が拡大している。前記繊維強化成形材料を用いた成形品は、用途によっては所定の難燃性の基準を満たす必要がある。
【０００４】
前記繊維強化成形材料を用いた成形品の難燃性を向上させるために、前記熱硬化性樹脂組成物中の有機成分を減らす、例えば、前記熱硬化性樹脂組成物中の不飽和単量体の含有量を減らすことが考えられる。しかしながら、前記不飽和単量体の含有量を減らすと、熱硬化性樹脂組成物の前記炭素繊維への含浸性が低下したり、前記繊維強化成形材料の成形流動性が低下することがあるという不都合がある。また、前記不飽和単量体の含有量を増やすと、前記成形流動性が大きくなりすぎてバリが発生することがあるという不都合がある。
【先行技術文献】
【特許文献】
【０００５】
特許６２４１５８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、含浸性及び成形流動性に優れた繊維強化成形材料並びに難燃性に優れた成形品を実現可能な硬化性樹脂組成物、繊維強化成形材料及びそれを用いた成形品を提供することである。
【課題を解決するための手段】
【０００７】
本発明者等は、硬化性樹脂組成物において、特定のビニルエステルを用いると共に、不飽和単量体の含有量を特定の範囲とすることにより、含浸性及び成形流動性に優れた繊維強化成形材料並びに難燃性に優れた成形品を得られることを見出し、本発明を完成した。
【０００８】
すなわち、本発明の硬化性樹脂組成物は、臭素化ビニルエステル（Ａ）と、不飽和単量体（Ｂ）と、ポリイソシアネート（Ｃ）と、重合開始剤（Ｄ）とを含有し、前記不飽和単量体（Ｂ）が、１，３－ブタンジオールジメタクリレートを含むメタクリレートであり、前記臭素化ビニルエステル（Ａ）８０質量部に対して前記不飽和単量体（Ｂ）を２５質量部以上４０質量部以下の範囲で含有することを特徴とする。
【発明の効果】
【０００９】
本発明の硬化性樹脂組成物は、含浸性及び成形流動性に優れた繊維強化成形材料を得ることができ、さらには難燃性に優れた成形品を得ることができる。
【発明を実施するための形態】
【００１０】
本発明の硬化性樹脂組成物は、臭素化ビニルエステル（Ａ）と、不飽和単量体（Ｂ）と、ポリイソシアネート（Ｃ）と、重合開始剤（Ｄ）とを含有し、前記不飽和単量体（Ｂ）として、１，３－ブタンジオールジメタクリレートを含み、前記臭素化ビニルエステル（Ａ）８０質量部に対して、前記不飽和単量体（Ｂ）を２５質量部以上４０質量部以下の範囲で含有し、前記ポリイソシアネート（Ｃ）のイソシアネート基（ＮＣＯ）と前記臭素化ビニルエステル（Ａ）の水酸基（ＯＨ）とのモル比（ＮＣＯ／ＯＨ比）が０．４０以上０．７０以下の範囲であることを特徴とする。

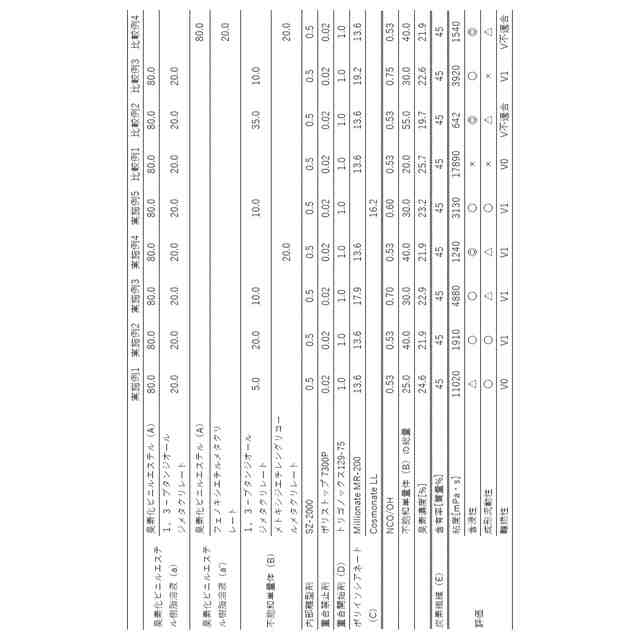

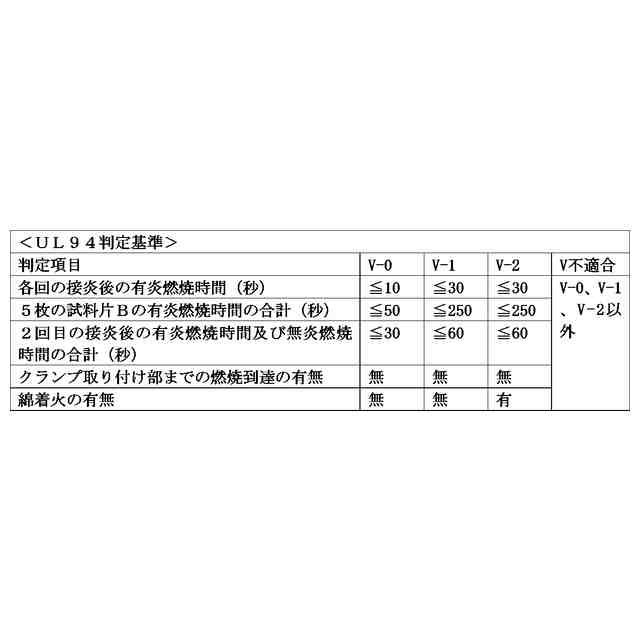

（【００１１】以降は省略されています）

関連特許
