特許ウォッチ

公開番号2025071950
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182392
出願日2023-10-24
発明の名称表面処理フォルステライト粒子、及び表面処理フォルステライト粒子の製造方法
出願人DIC株式会社
代理人個人,個人,個人,個人
主分類C01B 33/22 20060101AFI20250430BHJP(無機化学)
要約【課題】優れた誘電特性を有する表面処理フォルステライト粒子、及び表面処理フォルステライト粒子の製造方法を提供する。
【解決手段】フォルステライト粒子の表面が、1官能性シラン及び/又はシラザン(A)により被覆処理された、表面処理フォルステライト粒子。
【選択図】なし
特許請求の範囲【請求項１】
フォルステライト粒子の表面が、１官能性のシラン及び／又はシラザン（Ａ）により被覆処理された、表面処理フォルステライト粒子。
続きを表示（約 480 文字）【請求項２】
前記フォルステライト粒子の一次粒子径の平均粒子径０．０５～３０．０μｍである、請求項１に記載の表面処理フォルステライト粒子。
【請求項３】
１官能性のシラン及び／又はシラザン（Ａ）が、トリメチルメトキシシラン、トリメチルエトキシシラン、ビニルジメチルメトキシシラン、フェニルジメチルメトキシシラン、ヘキサメチルジシラザン、ビス（エチルジメチル）シリルアミン、ビス（ビニルジメチル）シリルアミン及びビス（フェニルジメチル）シリルアミンからなる群から選ばれる１種以上である、請求項１に記載の表面処理フォルステライト粒子。
【請求項４】
請求項１に記載の表面処理フォルステライト粒子を含む樹脂分散体。
【請求項５】
（Ｉ）マグネシウム化合物、及び珪素又は珪素化合物を、９００～１５００℃で焼成する工程と、
（ＩＩ）工程（Ｉ）で得られたフォルステライト粒子と、１官能性のシラン及び／又はシラザン（Ａ）と、を共存させ加熱する工程と、
を有する表面処理フォルステライト粒子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面処理フォルステライト粒子、及び表面処理フォルステライト粒子の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
フォルステライトは強度に優れ、薄肉の断熱材として利用されている。また、フォルステライトは絶縁抵抗も高く、電気絶縁材料として広く用いられている。更には、熱膨張係数が大きいという性質を利用して真空管用の絶縁部品や金属皮膜抵抗用ベース材など、金属との密着性が重視される箇所に使用されている。
【０００３】
またフォルステライトは誘電率が６．５であり、誘電正接（tａｎδ）が小さくマイクロ波損失も少ないため高周波絶縁材料としても有用であり、これからの５Ｇの普及にあたり利用が期待される無機材料である。
【０００４】
特許文献１には、水溶性マグネシウム塩及びコロイダルシリカをマグネシウム原子とケイ素原子とのモル比（Ｍｇ／Ｓｉ）２で含有する溶液を５０℃以上３００℃未満の温度雰囲気に噴霧して乾燥し、その後大気中で８００乃至１０００℃の温度雰囲気で焼成することにより、電子顕微鏡観察による一次粒子径が１乃至２００ｎｍの範囲のフォルステライト微粒子を得る、フォルステライト微粒子の製造方法が示されている。
【０００５】
特許文献２には、シラン処理フォルステライト微粒子が示され、製造方法として、（ａ）工程：５～１００ｍ
２
／ｇの比表面積を有するフォルステライト微粒子を、有機溶媒を含有する分散媒中でビーズミルにより湿式粉砕することにより、有機溶媒分散液を得る工程、及び、（ｂ）工程：前記（ａ）工程で得られた有機溶媒分散液に、メチルトリメトキシシラン、フェニルトリメトキシシラン、メチルトリエトキシシラン、メタクリロキシプロピルトリメトキシシラン及び／又はその加水分解物を、前記フォルステライト微粒子に対する有機珪素化合物の質量比（有機珪素化合物／フォルステライト微粒子）が０．０１～０．５０となるように添加して、メチルトリメトキシシリル基、フェニルトリメトキシシリル基、メチルトリエトキシシリル基、メタクリロキシプロピルトリメトキシシリル基を、前記フォルステライト微粒子の表面に結合させる工程、を有する、シラン処理フォルステライト微粒子の有機溶媒分散液の製造方法が示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１６－２２２５１７号公報
特開２０２０－１００５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、特許文献１のフォルステライト粒子はナノサイズであり、凝集が激しく粒度分布が広いものであった。したがって、実際に使用する際には、何らかの方法で凝集を解す必要があり、実用的なものではなかった。
【０００８】
また、特許文献２では、シラン処理を行うことにより分散性を改善する方法が開示されているが、得られるシラン処理フォルステライト粒子の誘電特性が低く、いまだ改善の余地があった。
【０００９】
本発明は、上記のような問題点を解消するためになされたものであり、優れた誘電特性を有する表面処理フォルステライト粒子、及び表面処理フォルステライト粒子の製造方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明者らは、上記課題を解決すべく鋭意検討した結果、１官能性のシラン又は１官能性のシラザンにより被覆処理することで、誘電特性に優れたフォルステライト粒子を製造可能であることを見出し、本発明を完成するに至った。
すなわち、本発明は以下の態様を有する。

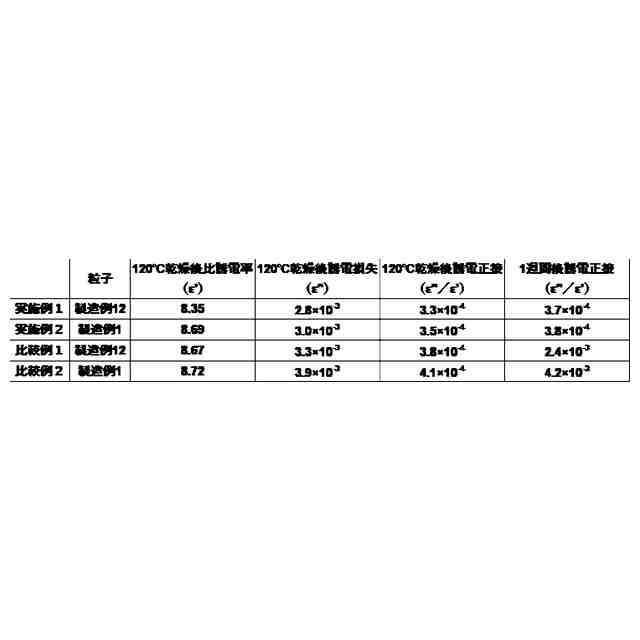

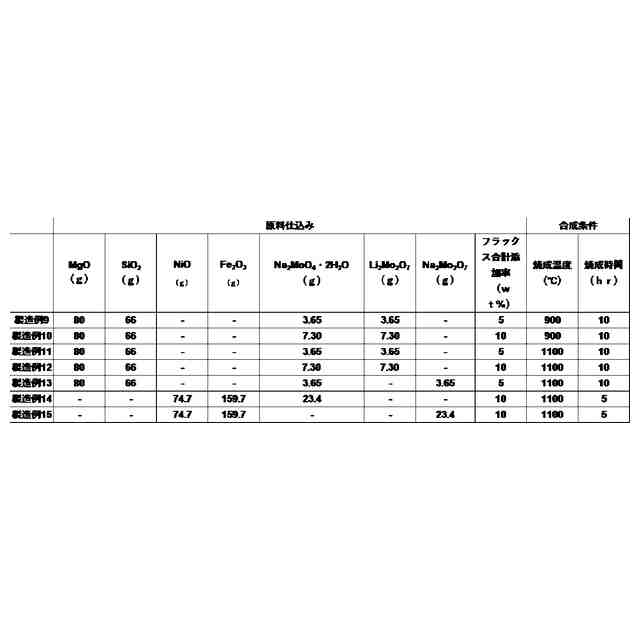

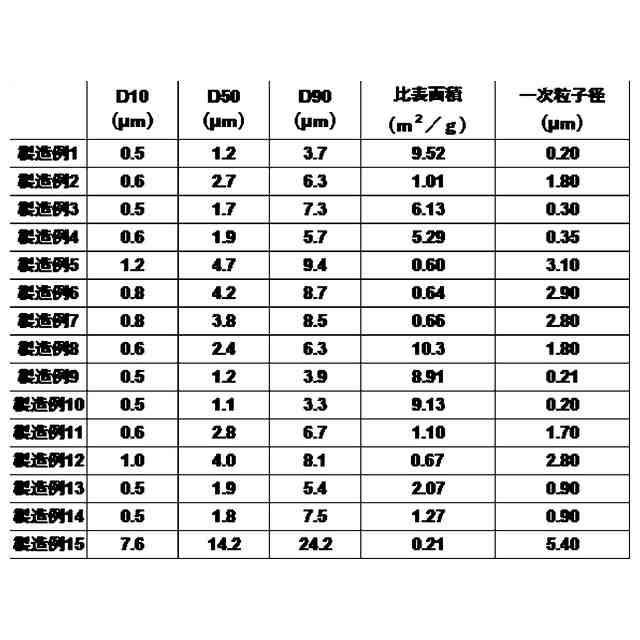

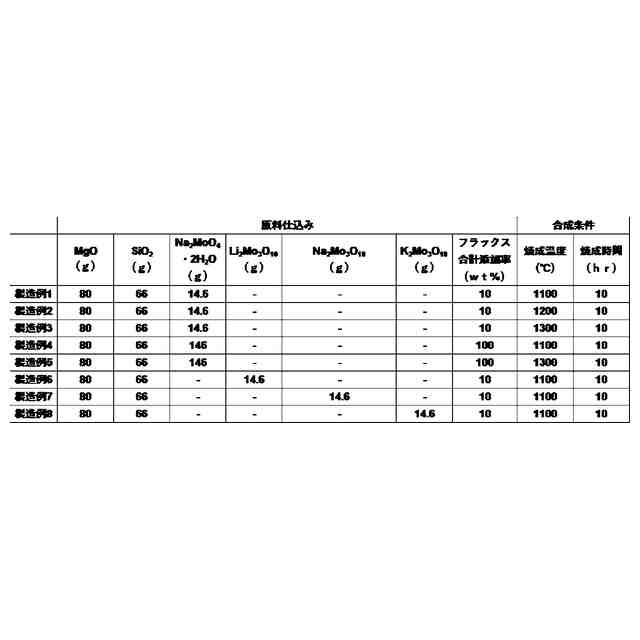

（【００１１】以降は省略されています）

関連特許
