公開番号2024143940
公報種別公開特許公報(A)
公開日2024-10-11
出願番号2023065967
出願日2023-03-28
発明の名称風呂のゴミ取り器
出願人個人
代理人
主分類A47K 3/00 20060101AFI20241003BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】他に動力源を持つことなく、風呂の湯面7付近に浮遊するゴミ6を捕獲する風呂のゴミ取り器において、繰り返しの使用においても捕獲したゴミを逃がすことなく、また浴槽の壁面8付近のゴミ6でも容易に捕獲できる風呂のゴミ取り器を提供する。
【解決手段】開口2を備えた容器1と、容器1を縦に2等分する仮想的な面5によって分割された片方のみの領域にゴミ捕獲部材3を配置する。
【選択図】図1
特許請求の範囲【請求項１】
開口（２）を備えた容器（１）と、該容器の一部にゴミ捕獲部材を備えた風呂のゴミ取り器であって、該容器の開口を上にして該容器を縦に２等分割してなる２つの領域の内、片方のみの領域内で容器を形成する面に該ゴミ捕獲部材（３）が設置してあることを特徴とする風呂のゴミ取り器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、風呂の湯面付近に浮遊するゴミを捕獲する、他に動力源を持たない風呂のゴミ取り器に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
他に動力源を持たない風呂の湯面付近に浮遊するゴミを捕獲するものとしては、図９に示すように、網１５の周囲が枠１２に固定されたものが市販されている。この様な風呂のゴミ取り器では図１０に示すように、それを湯面の下からすくい上げるようにして湯面７付近に浮遊するゴミ６を捕獲する。
他には、図１１に示すように、網１５が虫取り網のように固定されたものがある。この場合は湯面の下からすくい上げるだけでなく、図１２に示す矢印のように開口部を湯面７に沿って移動させてゴミ６を捕獲する。
また他には、図１３に示すようにカップの底部分に網１５を備えたものがある。この場合も上記のように湯面７の下からすくい上げるだけでなく開口部を湯面７に沿って移動させてゴミを捕獲する。
【０００３】
図９に挙げた製品では一度捕獲したゴミ６が次の捕獲動作のときに湯面７に放たれ、連続的な使用ができないという問題点があった。
また、図９の製品も含め図１１、図１３の風呂のゴミ取り器では浴槽の壁面８付近のゴミ６を捕獲しようとする場合、網１５が浴槽の壁面８まで届かず、捕獲できないという問題点があった。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、一度捕獲したゴミが繰り返しの使用でもゴミ取り器の外へ逃げることがなく、さらに浴槽の壁面８付近のゴミ６も簡単に捕獲できる風呂のゴミ取り器を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明に係る風呂のゴミ取り器は、開口２を備えた容器１と、該容器の開口を上にして該容器を縦に２等分割してなる２つの領域の内、片方のみの領域内で容器を形成する面にゴミ捕獲部材３が設置してある。
【発明の効果】
【０００６】
本発明の風呂のゴミ取り器においては、湯面７付近のゴミ６を一旦湯と共に容器１内に取り込む。湯と共に取り込んだゴミ６は、ゴミ捕獲部材３によって捕獲され、湯だけが容器外に排出される。
これによって、従来技術では処理できなかった浴槽の壁面８付近のゴミ６であっても処理できる。
容器の開口２は専ら湯を取り込むため、ゴミ捕獲部材３によって捕獲されたゴミ６は容器の開口２から逃げることはない。従って繰り返し使用できる。
【図面の簡単な説明】
【０００７】

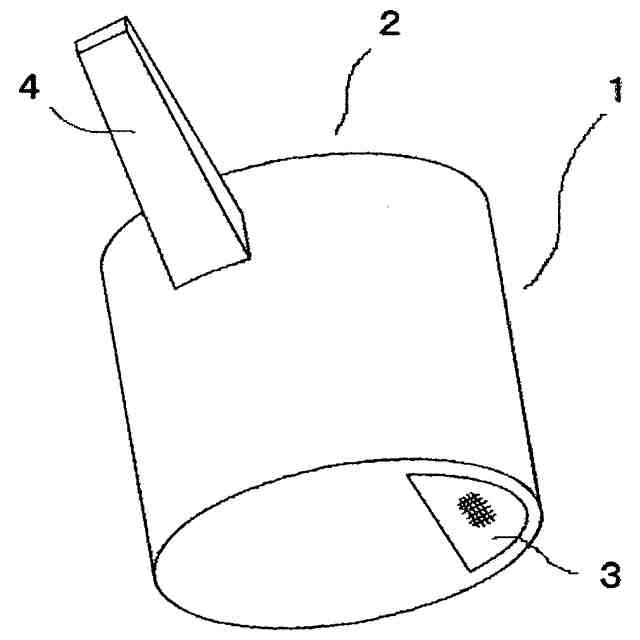

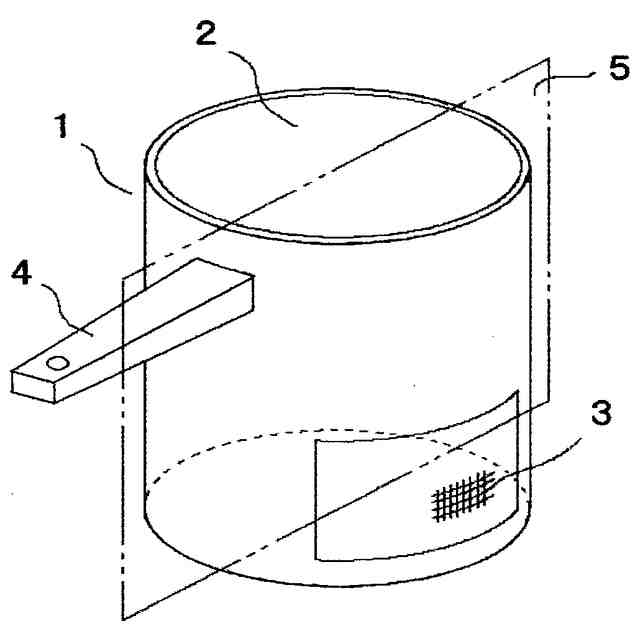

本発明の一実施例である風呂のゴミ取り器の斜視図である。

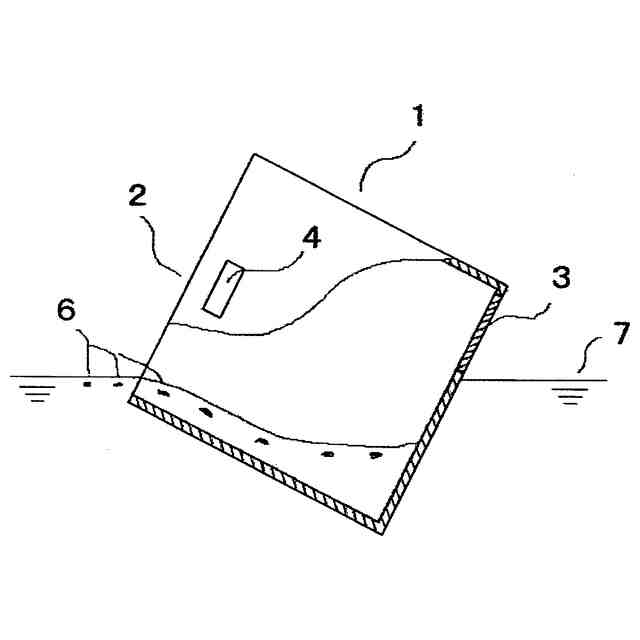

図１の実施例を湯面に平行に見た部分断面図である。

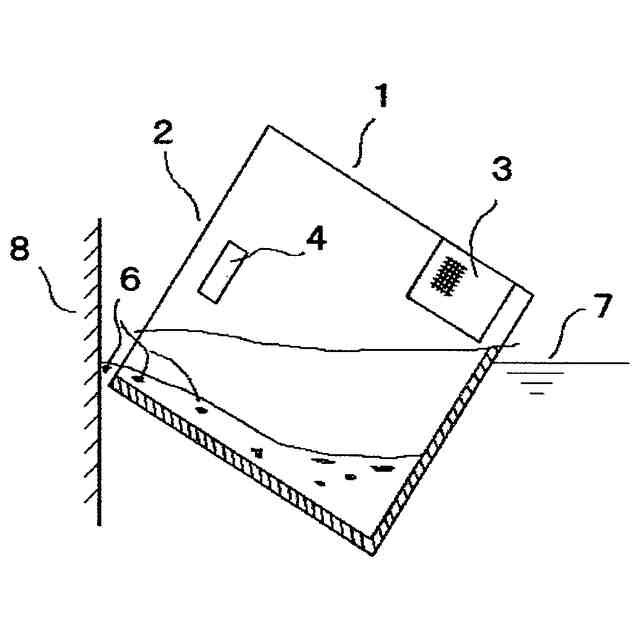

図１の実施例を湯面に平行に見た浴槽の壁面近くの部分断面図である。

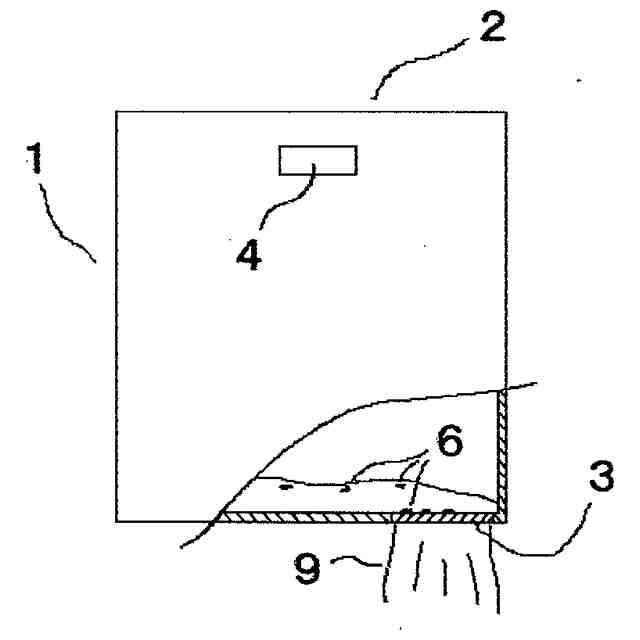

図１の実施例で、ゴミ捕獲後の湯を容器外へ放流している様子を示した図である。
本発明の一実施例で、ゴミ捕獲部材が容器の底部に位置する風呂のゴミ取り器の斜視図である。
図５の実施例を湯面に平行に見た部分断面図である。
図５の実施例で、ゴミ捕獲後の湯を容器外へ放流している様子を示した図である。
本発明の一実施例で、取手を２か所に取り付けた風呂のゴミ取り器の斜視図である。
従来技術である市販されている風呂のゴミ取り器の斜視図である。
図９の風呂のゴミ取り器を湯面に平行に見た断面図である。
従来技術である他の風呂のゴミ取り器の斜視図である。
図１１の風呂のゴミ取り器を湯面に平行に見た断面図である。
従来技術である他の風呂のゴミ取り器の斜視図である。
【発明を実施するための形態】
【０００８】
図１ないし図４は、本発明の一実施例を示す。
図１ではゴミ捕獲部材３として網を用いている。容器１を縦に２等分割した片方の領域内に、図１では右手前側にゴミ捕獲部材３を配置している。ゴミ捕獲部材３は取り込んだ湯を切りやすくするため容器１の底付近に配置するのが良い。
図２は風呂の中ほどでゴミ６を容器１内への取り込む様子を示している。湯面７付近のゴミ６を捕獲するためには、ゴミ６のある方向に容器１の開口２を傾け、開口２の一部が湯面７の下にくるまで容器を沈めれば良い。ゴミ捕獲部材３が開口２を傾けた反対側にあるために湯を取り込むのに悪影響を及ぼしにくい。湯を取り込んだ後、容器１を湯より揚げ図４のように湯を切ればゴミ捕獲部材３にゴミを捕獲できる。
図３では浴槽の壁面８付近のゴミを容器１内に取り込む様子を示している。図２と同様に容器１を傾け、開口２の一部が湯面７の下にくるまで容器１を沈めると浴槽の壁面８付近の湯が開口２の両側から入ってくる。取り込んだ湯は図４のように湯を切れば良い。
【０００９】
図５ないし図７は、本発明の他の実施例を示す。上記実施例と同様に、容器１を縦に２等分割した片方の領域内で、容器１の底部にゴミ捕獲部材３を配置している。図６には風呂の中ほどでゴミ６を容器１内への取り込む様子を示している。ゴミ捕獲部材３の位置が湯を取り込む側の反対側に寄っているほど、湯の取り込みに対し悪影響が少ない。図７には湯切りの様子を示している。上記実施例とは異なり、容器１を立てた状態でも湯切りができる。
【００１０】
図８は本発明の他の実施例を示す。ゴミ６と容器１の位置関係によって容器１を左に傾けるのか右に傾けるのかが異なるため、左に傾けやすい右利き用取手１３と右に傾けやすい左利き用取手１４を備えている。浴槽の左側面付近のゴミ６に対しては容器１を左に傾ける必要があるため右利き用取手１３を使うとやり易い。逆に浴槽の右側面付近のゴミ６に対しては同様な理由により左利き用取手１４を使うとやり易い。この場合、取手の左右どちら側の開口が湯を取り込めるのか迷いやすい。そこで、この対策として湯の取り込み側の開口２に容器１と異なる色の着色部１１を設け、湯の取り込み側か否かの視認性を上げている。容器１は取り込んだ湯の量がわかるように透明の物を使うのが好ましい。また、容器１の収納と、湯の取り込み側ではないことを明示する目的でフック１０を備えている。
（【００１１】以降は省略されています）
