公開番号2024135455
公報種別公開特許公報(A)
公開日2024-10-04
出願番号2023046146
出願日2023-03-23
発明の名称出没式筆記具
出願人株式会社パイロットコーポレーション
代理人
主分類B43K 25/02 20060101AFI20240927BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】ペン先突出状態においてクリップ体が前後方向に移動可能であっても、筆記時にクリップ体が前後方向にガタつくおそれがない出没式筆記具を提供する。
【解決手段】クリップ体を前方に移動させることによりペン先を前端孔41から出没可能に構成する出没機構を備える。軸筒2外面に係止凸部65が形成される。ペン先突出状態において、係止凸部65の前面が玉部91aの後面に前後方向に係止可能であり、且つ、係止凸部65の後面が玉部91aの前面に前後方向に係止可能である。軸筒2外面に第1のガイド溝66が形成される。第1のガイド溝66の後端部内面が係止凸部65の前面により構成される。軸筒2外面に第2のガイド溝67が形成される。第2のガイド溝67の前端部内面が係止凸部65の後面により構成される。
【選択図】図6
特許請求の範囲【請求項１】
軸筒と、
前記軸筒内に前後方向に移動可能に収容された筆記体と、
前記軸筒の側壁に前後方向に移動可能に設けられたクリップ体と、
前記筆記体のペン先が前記軸筒内部に没入された状態から前記クリップ体を前方に移動させることにより前記筆記体のペン先を前記軸筒の前端孔から前記軸筒外部に突出した状態にし、前記ペン先突出状態から前記クリップ体を前方に移動させることにより前記ペン先を前記軸筒内部に没入した状態にする出没機構と、を備え、
前記出没機構が、
前記軸筒内面に形成され、円周方向に沿って交互に配置された前後方向に延びる複数のカム歯及びカム溝と、
前記軸筒内部に回転可能に配置され且つ前記カム歯または前記カム溝に交互に係合可能な複数の突条を有する、前記筆記体の後端を支持する回転部材と、
前記軸筒内部に前後方向に移動可能に配置され且つ前記突条に当接するカム突起が前端部に設けられた軸部と、
前記軸筒内部に収容され且つ前記筆記体を後方に付勢する弾発体と、を備え、
前記クリップ体は、前記軸部と、前記軸筒外部に配置される前後方向に延びるクリップ本体と、を備え、前記クリップ本体の内面に径方向内方に突出する玉部が形成された出没式筆記具であって、
前記軸筒の外面に係止凸部が形成され、ペン先突出状態において、前記係止凸部の前面が前記玉部の後面に前後方向に係止可能であり、且つ、前記係止凸部の後面が前記玉部の前面に前後方向に係止可能であることを特徴とする出没式筆記具。
続きを表示（約 590 文字）【請求項２】
前記軸筒外面に軸方向に延びる第１のガイド溝が形成され、前記第１のガイド溝の後端部内面が前記係止凸部の前面により構成され、
前記第１のガイド溝の後方の前記軸筒外面に、軸方向に延びる第２のガイド溝が形成され、前記第２のガイド溝の前端部内面が前記係止凸部の後面により構成され、
前記玉部が、前記係止凸部を乗り越えるように前記係止凸部の径方向外面と前後方向に摺動可能に構成され、且つ、前記玉部が、前記第１のガイド溝及び前記第２のガイド溝の内部に挿入された状態で前後方向に移動可能である請求項1に記載の出没式筆記具。
【請求項３】
前記第１のガイド溝の後端部内面が、前方に向かうに従い径方向内方に向かう第1の傾斜面からなり、前記第２のガイド溝の前端部内面が、後方に向かうに従い径方向内方に向かう第２の傾斜面からなる請求項２に記載の出没式筆記具。
【請求項４】
前記係止凸部の径方向の最外面と、前記係止凸部の周囲の前記軸筒の外周面とが、段差のない連続面を形成する請求項１乃至３の何れかに記載の出没式筆記具。
【請求項５】
前記係止凸部の前面が、前方に向かうに従い径方向内方に向かう第1の傾斜面からなり、前記係止凸部の後面が、後方に向かうに従い径方向内方に向かう第２の傾斜面からなる請求項１に記載の出没式筆記具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、出没式筆記具に関する。詳細には、クリップ体を前方に移動させることによって、ペン先を軸筒の前端孔より出没可能に構成した出没式筆記具に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、特許文献１には、クリップを前方に移動させることにより、軸筒の前端開口からレフィールの筆記部を出没可能に構成した筆記具が開示されている。また、特許文献１には、クリップが前後方向に移動する際に、クリップの玉部が軸筒の外面のガイド溝に沿って移動することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－３６２００号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記特許文献１の構成は、ペン先突出状態において、クリップ体が前後方向に移動可能であるため、筆記時にクリップ体が前後方向にガタつくおそれがある。
【０００５】
本願発明は、前記従来の問題点を解決するものであって、ペン先突出状態においてクリップ体が前後方向に移動可能であっても、筆記時にクリップ体が前後方向にガタつくおそれがない出没式筆記具を提供しようとするものである。
本願発明で、「前」とはペン先側を指し、「後」とはその反対側を指す。本発明で「ペン先没入状態」とは、ペン先が軸筒内に没入された状態である。本発明で「ペン先突出状態」とは、ペン先が軸筒の前端孔より外部に突出した状態である。
【課題を解決するための手段】
【０００６】
本願の第１の発明は、
軸筒２と、
前記軸筒２内に前後方向に移動可能に収容された筆記体３と、
前記軸筒２の側壁に前後方向に移動可能に設けられたクリップ体９と、

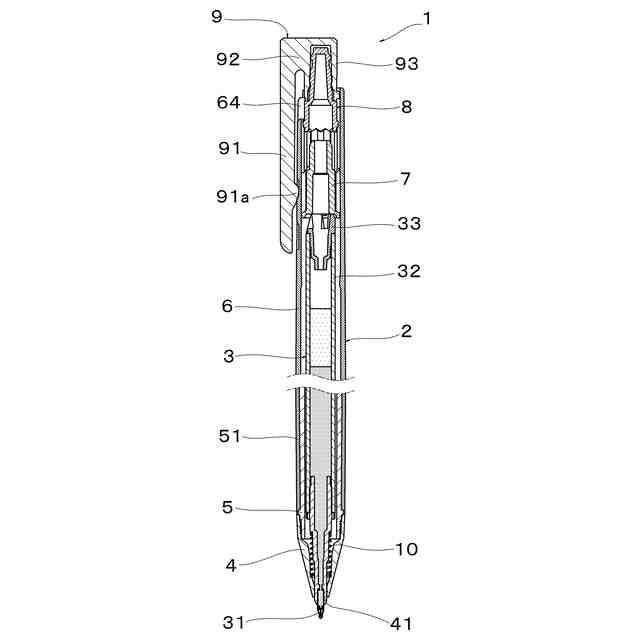

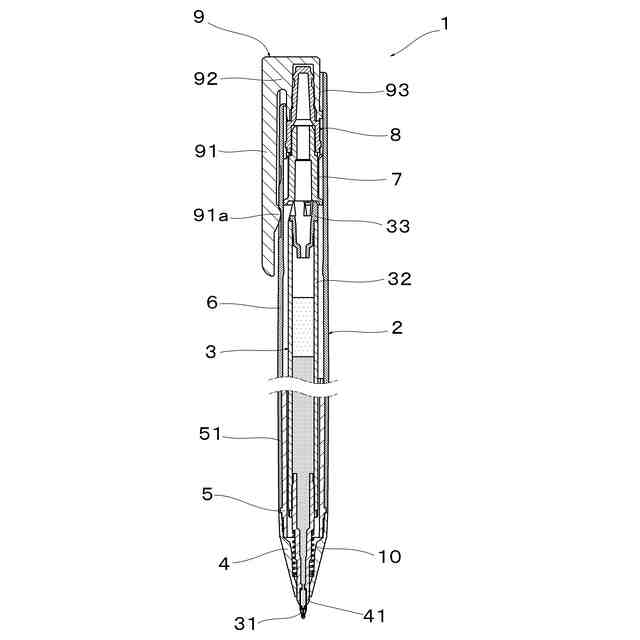

前記筆記体３のペン先３１が前記軸筒２内部に没入された状態から前記クリップ体９を前方に移動させることにより前記筆記体３のペン先３１を前記軸筒２の前端孔４１から前記軸筒２外部に突出した状態にし、前記ペン先突出状態から前記クリップ体９を前方に移動させることにより前記ペン先３１を前記軸筒２内部に没入した状態にする出没機構と、を備え、
前記出没機構が、

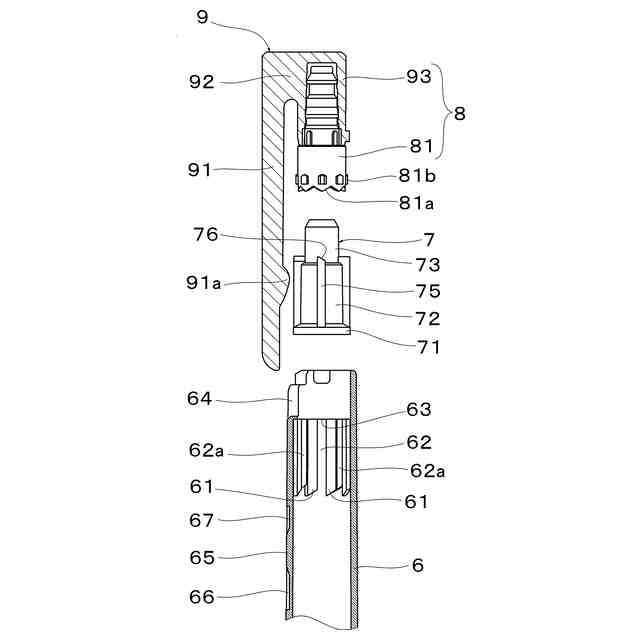

前記軸筒２内面に形成され、円周方向に沿って交互に配置された前後方向に延びる複数のカム歯６１及びカム溝６２と、
前記軸筒２内部に回転可能に配置され且つ前記カム歯６１または前記カム溝６２に交互に係合可能な複数の突条７５を有する、前記筆記体３の後端を支持する回転部材７と、
前記軸筒２内部に前後方向に移動可能に配置され且つ前記突条７５に当接するカム突起８１ａが前端部に設けられた軸部８と、
前記軸筒２内部に収容され且つ前記筆記体３を後方に付勢する弾発体１０と、を備え、
前記クリップ体９は、前記軸部８と、前記軸筒２外部に配置される前後方向に延びるクリップ本体９１と、を備え、前記クリップ本体９１の内面に径方向内方に突出する玉部９１ａが形成された出没式筆記具であって、

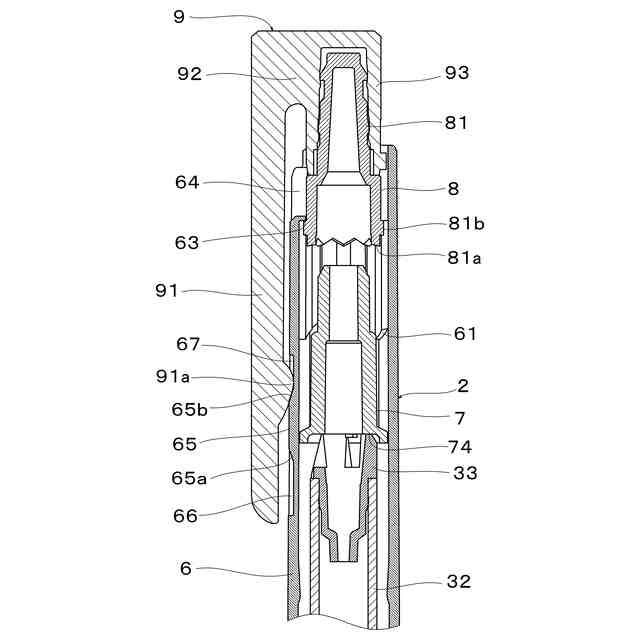

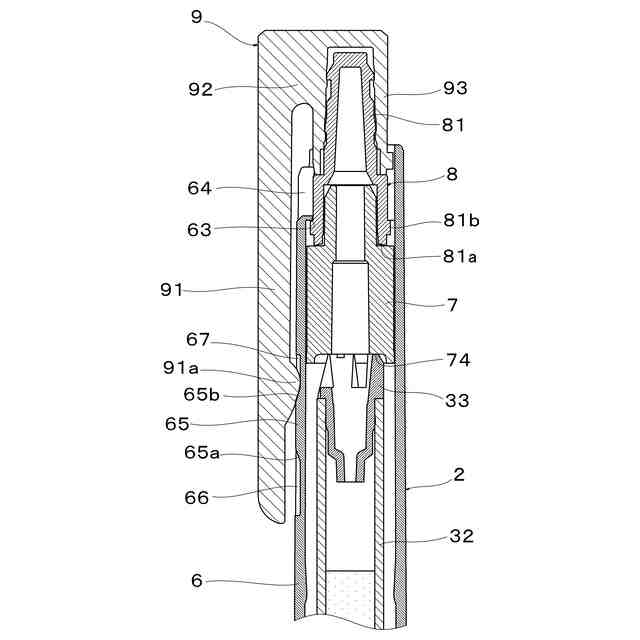

前記軸筒２の外面に係止凸部６５が形成され、ペン先突出状態において、前記係止凸部６５の前面が前記玉部９１ａの後面に前後方向に係止可能であり、且つ、前記係止凸部６５の後面が前記玉部９１ａの前面に前後方向に係止可能であることを要件とする。
【０００７】
前記第１の発明の出没式筆記具は、前記構成により、ペン先突出状態においてクリップ体９が前後方向に移動可能であっても、筆記時にクリップ体９が前後方向にガタつくおそれがない。
【０００８】

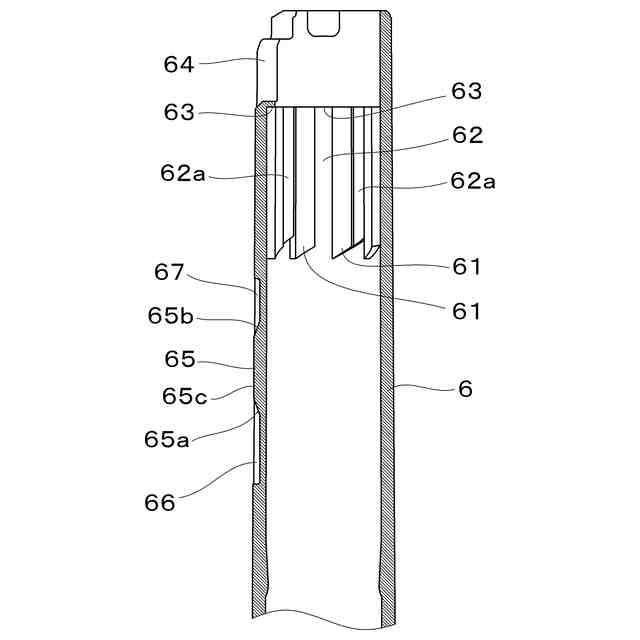

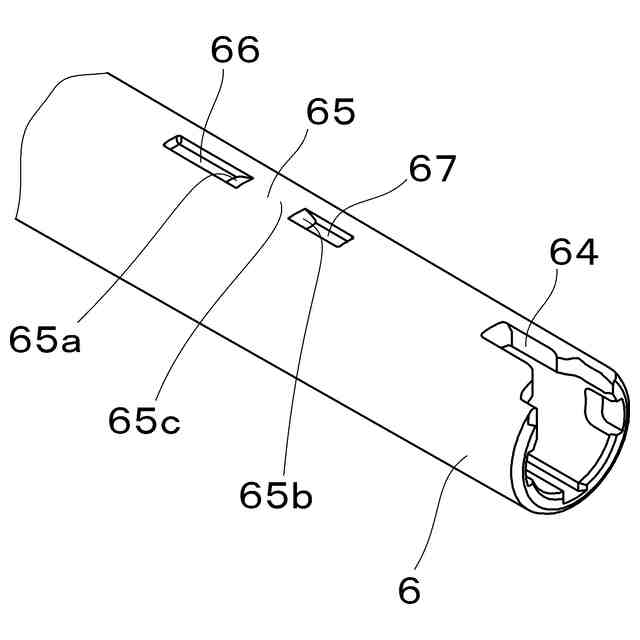

本願の第２の発明は、前記第１の発明の出没式筆記具において、前記軸筒２外面に軸方向に延びる第１のガイド溝６６が形成され、前記第１のガイド溝６６の後端部内面が前記係止凸部６５の前面により構成され、前記第１のガイド溝６６の後方の前記軸筒２外面に、軸方向に延びる第２のガイド溝６７が形成され、前記第２のガイド溝６７の前端部内面が前記係止凸部６５の後面により構成され、前記玉部９１ａが、前記係止凸部６５を乗り越えるように前記係止凸部６５の径方向外面と前後方向に摺動可能に構成され、且つ、前記玉部９１ａが、前記第１のガイド溝６６及び前記第２のガイド溝６７の内部に挿入された状態で前後方向に移動可能であることを要件とする。
【０００９】
前記第２の発明の出没式筆記具は、前記構成により、クリップの玉部９１ａを係止凸部６５の前面及び係止凸部６５の後面に確実に係止させることができる。
【００１０】
本願の第３の発明は、前記第２の発明の出没式筆記具において、前記第１のガイド溝６６の後端部内面が、前方に向かうに従い径方向内方に向かう第１の傾斜面６５ａからなり、前記第２のガイド溝６７の前端部内面が、後方に向かうに従い径方向内方に向かう第２の傾斜面６５ｂからなることを要件とする。
（【００１１】以降は省略されています）
