公開番号2025180088
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024087189
出願日2024-05-29
発明の名称モータドライバ回路およびサーバー冷却システム
出願人ローム株式会社
代理人個人,個人
主分類H02P 29/024 20160101AFI20251204BHJP(電力の発電,変換,配電)
要約【課題】モータの稼働状態の推定に有用なデータを生成可能なモータドライバ回路を提供する。
【解決手段】モータドライバ回路30は、逓倍回路34と、サンプリング回路40と、変換回路と、メモリ46と、を備える。逓倍回路34は、モータの回転数を逓倍した周波数のクロック信号を生成する。サンプリング回路40は、クロック信号と同期してモータのコイル電流およびコイル電圧の少なくとも一方である検出信号をサンプリングする。変換回路は、サンプリング回路40の出力を高速フーリエ変換する。メモリ46は、高速フーリエ変換で生成されたスペクトルに基づくデータを、外部から読み出し可能に格納する。
【選択図】図2
特許請求の範囲【請求項１】
モータの回転数を逓倍した周波数のクロック信号を生成する逓倍回路と、
前記クロック信号と同期して前記モータのコイル電流およびコイル電圧の少なくとも一方である検出信号をサンプリングするサンプリング回路と、
前記サンプリング回路の出力を高速フーリエ変換する変換回路と、
前記高速フーリエ変換で生成されたスペクトルに基づくデータを、外部から読み出し可能に格納するメモリと、
を備えるモータドライバ回路。
続きを表示（約 1,100 文字）【請求項２】
前記サンプリング回路は、前記コイル電流と前記コイル電圧とを同時にサンプリングする、請求項１に記載のモータドライバ回路。
【請求項３】
モータの回転数を逓倍した周波数のクロック信号を生成する逓倍回路と、
前記クロック信号と同期して、前記モータのコイル電流およびコイル電圧を検出信号として同時にサンプリングするサンプリング回路と、
を備えるモータドライバ回路。
【請求項４】
前記サンプリング回路の出力に基づくデータを、外部から読み出し可能に格納するメモリをさらに備える、請求項３に記載のモータドライバ回路。
【請求項５】
前記サンプリング回路の出力を高速フーリエ変換する変換回路と、
前記高速フーリエ変換で生成されたスペクトルに基づくデータを、外部から読み出し可能に格納するメモリと、
をさらに備える、請求項３に記載のモータドライバ回路。
【請求項６】
前記高速フーリエ変換で生成されたスペクトルに基づくデータは、基本波の周波数成分の値、および、少なくとも１つの次数の高調波の周波数成分の値を含む、請求項１または５に記載のモータドライバ回路。
【請求項７】
前記少なくとも１つの次数の高調波の周波数成分の値は、前記基本波の周波数成分の値で正規化されている、請求項６に記載のモータドライバ回路。
【請求項８】
前記サンプリング回路は、
前記検出信号を受けるローパスフィルタと、
前記ローパスフィルタを通過した信号をデジタル信号に変換するＡ／Ｄコンバータと、
を含み、前記ローパスフィルタは、前記モータの回転数に応じて変化するカットオフ周波数を有する、
請求項１または３に記載のモータドライバ回路。
【請求項９】
外部信号を受ける端子をさらに備え、
前記サンプリング回路は、前記外部信号を前記検出信号と同時にサンプリングし、
前記変換回路は、前記外部信号に基づく前記サンプリング回路の出力を高速フーリエ変換し、
前記メモリは、前記外部信号に基づいて前記高速フーリエ変換で生成されたスペクトルに基づくデータを、外部から読み出し可能に格納する、
請求項１に記載のモータドライバ回路。
【請求項１０】
外部信号を受ける端子をさらに備え、
前記サンプリング回路は、前記外部信号を前記検出信号と同時にサンプリングする、
請求項３に記載のモータドライバ回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、モータドライバ回路およびサーバー冷却システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、モータドライバを評価するためのモータドライバ評価ツールに関し、モータを駆動するモータドライバの各相の出力電圧値および出力電流値などの各種情報をモータドライバから取得し、当該各種情報に基づいてモータドライバが異常状態に陥っているか否かを検知する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２２３５６９号公報
【０００４】
［概要］
本開示は係る状況においてなされたものであり、そのある態様の例示的な目的のひとつは、モータの稼働状態の推定に有用なデータを生成可能なモータドライバ回路を提供することにある。
【０００５】
本開示のある態様は、モータドライバ回路である。モータドライバ回路は、モータの回転数を逓倍した周波数のクロック信号を生成する逓倍回路と、クロック信号と同期してモータのコイル電流およびコイル電圧の少なくとも一方である検出信号をサンプリングするサンプリング回路と、サンプリング回路の出力を高速フーリエ変換する変換回路と、高速フーリエ変換で生成されたスペクトルに基づくデータを、外部から読み出し可能に格納するメモリと、を備える。
【０００６】
本開示の別の態様は、モータドライバ回路である。モータドライバ回路は、モータの回転数を逓倍した周波数のクロック信号を生成する逓倍回路と、クロック信号と同期して、モータのコイル電流およびコイル電圧を検出信号として同時にサンプリングするサンプリング回路と、を備える。
【０００７】
本開示の別の態様は、サーバー冷却システムである。サーバー冷却システムは、ファンモータを駆動するモータドライバ回路と、モータドライバ回路の駆動を制御するコントローラと、を備える。コントローラは、モータドライバ回路のメモリからデータを読み出し、当該データに基づいてファンモータの稼働状態を推定する。
【０００８】
本開示の別の態様は、サーバー冷却システムである。サーバー冷却システムは、ファンモータを駆動するモータドライバ回路と、モータドライバ回路の駆動を制御するコントローラと、を備える。コントローラは、モータドライバ回路のメモリからデータを読み出し、当該データに基づいてファンモータの稼働状態を推定する。
【０００９】
なお、以上の構成要素を任意に組み合わせたもの、構成要素や表現を、方法、装置、システムなどの間で相互に置換したものもまた、本発明あるいは本開示の態様として有効である。さらに、この項目の記載は、本発明の欠くべからざるすべての特徴を説明するものではなく、したがって、記載されるこれらの特徴のサブコンビネーションも、本発明たり得る。
【図面の簡単な説明】
【００１０】
図１は、第１実施形態に係るサーバー冷却システムの全体構成を模式的に示すブロック図である。

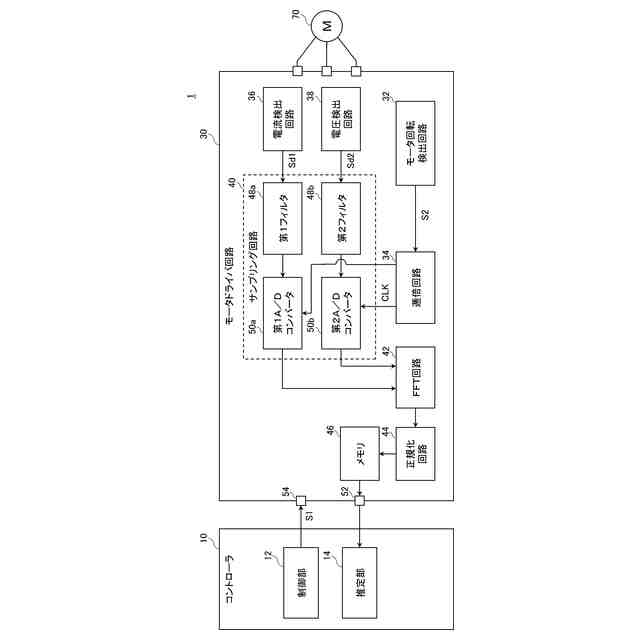

図２は、第１実施形態に係るサーバー冷却システムの構成例を示すブロック図である。
図３は、サンプリング回路が検出信号をサンプリングするタイミングの一例を説明する図である。

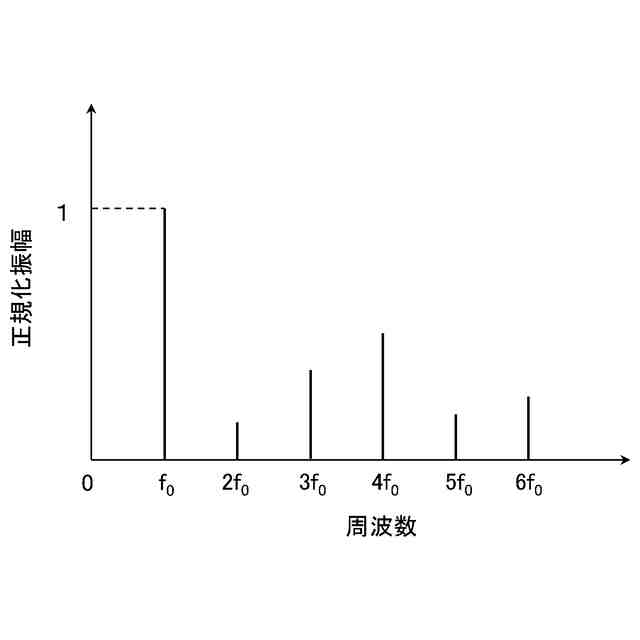

図４は、高速フーリエ変換で生成されたスペクトルに基づくデータの一例を示す図である。
図５は、第２実施形態に係るサーバー冷却システムの構成例を示すブロック図である。
図６は、第３実施形態に係るサーバー冷却システムの構成例を示すブロック図である。
（【００１１】以降は省略されています）
