公開番号2025178624
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085338
出願日2024-05-27
発明の名称送風設備、及び建物
出願人大和ハウス工業株式会社
代理人個人,個人
主分類F24F 13/072 20060101AFI20251202BHJP(加熱;レンジ;換気)
要約【課題】風の吹き出し口の位置を変更することが可能な送風設備、及び、その送風設備を備えた建物を提供する。
【解決手段】本発明の一実施形態に係る送風設備10は、風の流路を構成し、伸縮可能な内筒12と、内筒12が内部に収容され、流路を流れた風の吹き出し口22が周壁に設けられた外筒20と、内筒12を伸縮させるために操作される操作部40と、を備える。また、操作部40が操作されて内筒12が伸縮することで、吹き出し口22を通じて風が吹き出される位置が変更可能である。
【選択図】図7
特許請求の範囲【請求項１】
送風設備であって、
風の流路を構成し、伸縮可能な内筒と、
前記内筒が内部に収容され、前記流路を流れた風の吹き出し口が周壁に設けられた外筒と、
前記内筒を伸縮させるために操作される操作部と、を備え、
前記操作部が操作されて前記内筒が伸縮することで、前記吹き出し口を通じて風が吹き出される位置が変更可能である、送風設備。
続きを表示（約 920 文字）【請求項２】
前記流路内に風を流す送風機を備え、

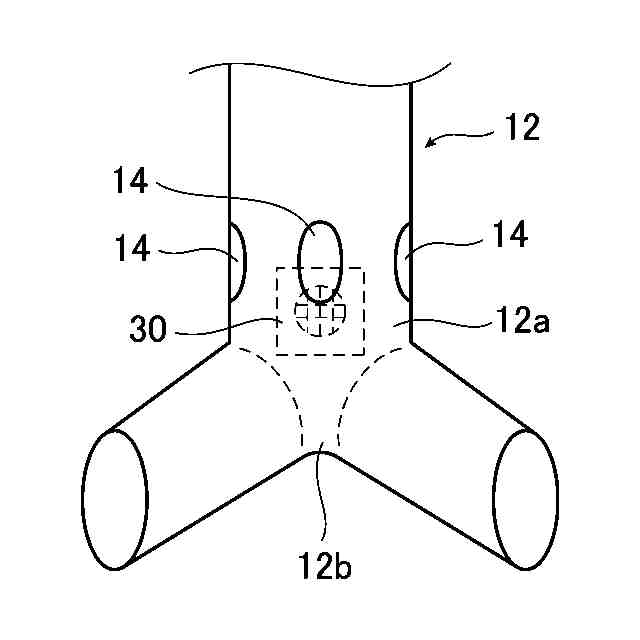

前記送風機は、前記内筒の周壁に設けられた吸気口を通じて吸気し、吸気した空気を含む風を前記流路内に流す、請求項１に記載の送風設備。
【請求項３】

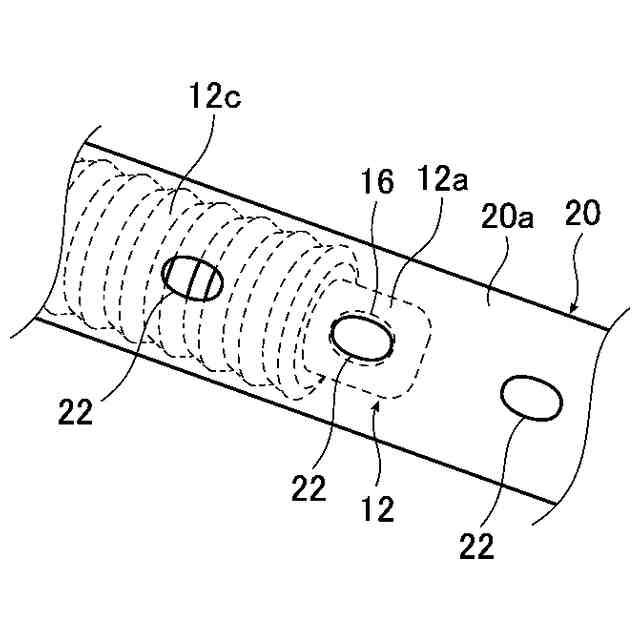

前記外筒の周壁には、複数の前記吹き出し口が、前記内筒の伸縮方向において互いに異なる位置に設けられており、
前記内筒は、前記流路内を流れた風の排出口を有し、
前記内筒の伸縮により、前記排出口の位置が前記伸縮方向において変化し、
複数の前記吹き出し口のうち、前記排出口に最も近い前記吹き出し口を通じて、前記流路を流れた風が吹き出される、請求項１に記載の送風設備。
【請求項４】
前記排出口が、前記伸縮方向における前記内筒の周壁の先端部に設けられており、
複数の前記吹き出し口のうち、前記排出口と対向する前記吹き出し口を通じて、前記流路を流れた風が吹き出される、請求項３に記載の送風設備。
【請求項５】

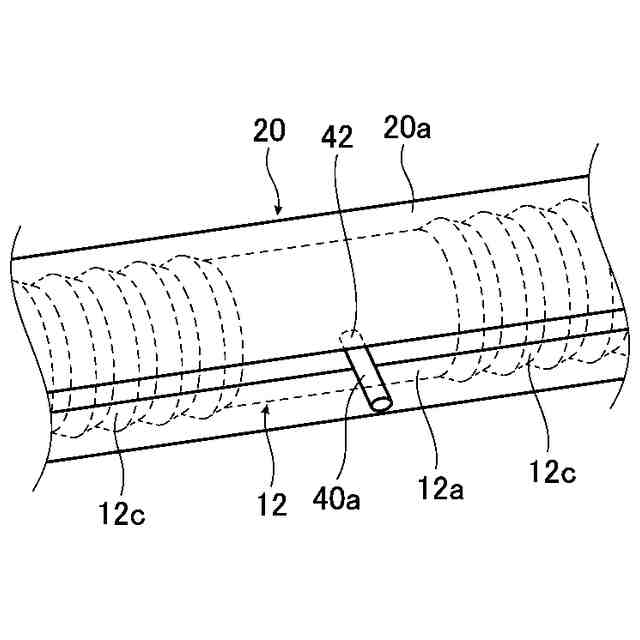

前記操作部は、前記外筒の外側に配置されており、
前記操作部と前記内筒の周壁とを連結しており、前記操作部の操作時に前記操作部に付与される力を前記内筒に伝達する伝達機構をさらに備える、請求項１に記載の送風設備。
【請求項６】
前記内筒の先端部は、円筒であり、前記外筒に対して、前記内筒の周方向において相対的に回動可能である、請求項４に記載の送風設備。
【請求項７】

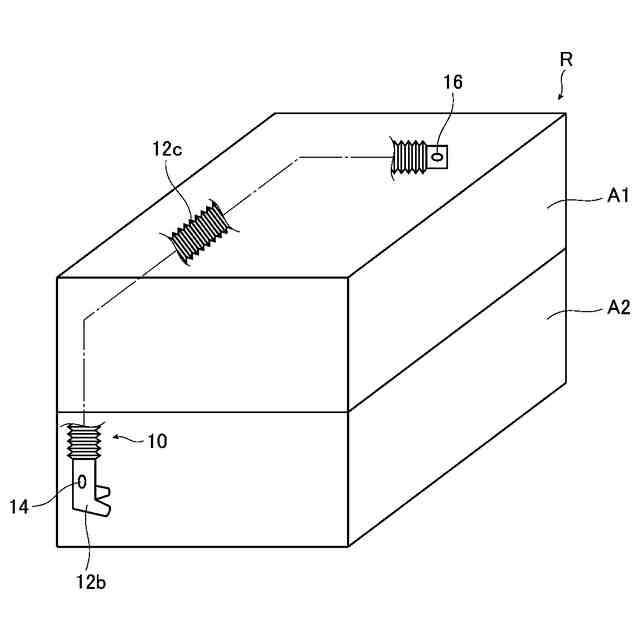

請求項１乃至６のいずれか一項に記載の送風設備と、
前記送風設備により室内に風が供給される対象室と、を有し、
前記送風設備は、前記内筒が構成する前記流路内を流れる風を、前記対象室内に配置された前記外筒の前記吹き出し口から吹き出すことで、前記対象室内に風を供給する建物。
【請求項８】

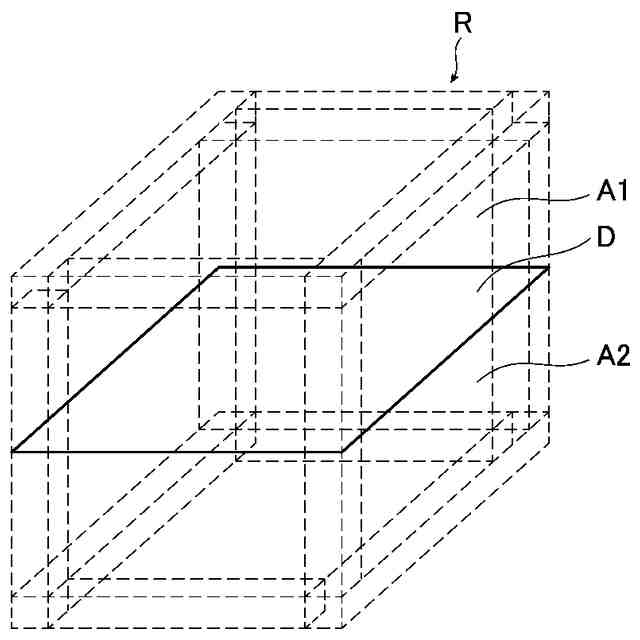

前記対象室が上下方向において複数の空間に仕切られており、
前記送風設備は、前記複数の空間のうちの一つの空間内の空気を吸気し、吸気した空気を含む風を、前記複数の空間のうちの前記一つの空間以外の空間に供給する、請求項７に記載の建物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、送風設備に係り、特に、送風設備に関する。また、本発明は、上記の送風設備が利用される建物にも関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
風を供給する装置や設備は、既に利用されており、その一例としては、例えば、特許文献１に記載の送風装置が挙げられる。特許文献１に記載の送風装置は、空調された第１部屋の空気を、空調されていない第２部屋に供給（導入）して当該第２部屋を空調するものである。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２４５４９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、建物の部屋内に風を供給する場合、室内における所定箇所の温度を速やかに設定温度に調整したり、室内の温度を均一にしたりする等の理由から、風の供給口（吹き出し口）の位置が調整可能であることが求められる。
【０００５】
そこで、本発明は、上記の課題に鑑みてなされたものであり、その目的とするところは、風の吹き出し口の位置を変更することが可能な送風設備を提供することである。
また、本発明の他の目的は、上記の送風設備を備えた建物を提供することである。
【課題を解決するための手段】
【０００６】
上記の課題は、本発明の送風設備によれば、送風設備であって、風の流路を構成し、伸縮可能な内筒と、内筒が内部に収容され、流路を流れた風の吹き出し口が周壁に設けられた外筒と、内筒を伸縮させるために操作される操作部と、を備え、操作部が操作されて内筒が伸縮することで、吹き出し口を通じて風が吹き出される位置が変更可能であることにより解決される。
上記のように構成された本発明の送風設備によれば、操作部を操作して内筒を伸縮させることで、外筒の吹き出し口を通じて風が吹き出される位置を、容易に変更することができる。
【０００７】
また、本発明の送風設備は、流路内に風を流す送風機を備えてもよい。この場合、送風機は、内筒の周壁に設けられた吸気口を通じて吸気し、吸気した空気を含む風を流路内に流すとよい。
上記の構成によれば、送風機を用いて、風を効率よく供給することができる。
【０００８】

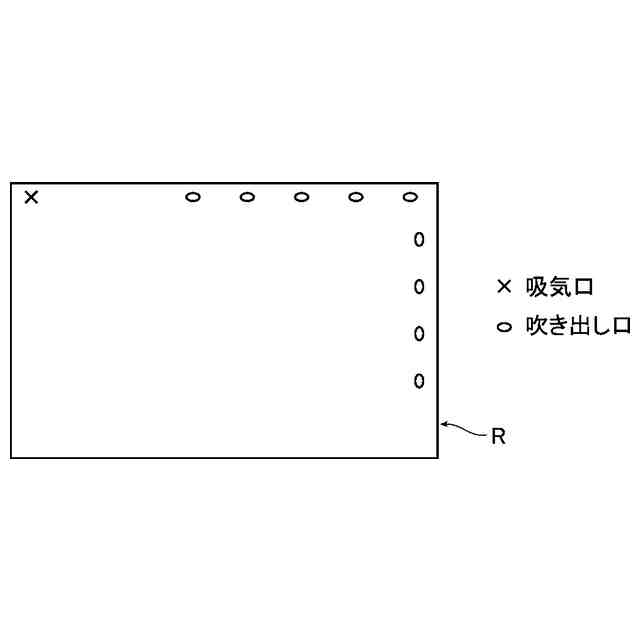

また、本発明の送風設備において、外筒の周壁には、複数の吹き出し口が、内筒の伸縮方向において互いに異なる位置に設けられてもよい。この場合、内筒は、流路内を流れた風の排出口を有し、内筒の伸縮により、排出口の位置が伸縮方向において変化するとよい。また、複数の吹き出し口のうち、排出口に最も近い吹き出し口を通じて、流路を流れた風が吹き出されると、より好適である。
上記の構成によれば、外筒の吹き出し口を通じて風が吹き出される位置（つまり、実際に風が吹き出される吹き出し口の位置）を、より容易に変更することができる。
【０００９】
また、本発明の送風設備において、排出口が、伸縮方向における内筒の周壁の先端部に設けられてもよい。この場合、複数の吹き出し口のうち、排出口と対向する吹き出し口を通じて、流路を流れた風が吹き出されるとよい。
上記の構成によれば、外筒の吹き出し口を通じて風が吹き出される位置を、より一層容易に変更することができる。
【００１０】
また、本発明の送風設備において、操作部は、外筒の外側に配置されてもよい。この場合、本発明の送風設備は、操作部と内筒の周壁とを連結しており、操作部の操作時に操作部に付与される力を内筒に伝達する伝達機構をさらに備えてもよい。
上記の構成によれば、内筒を伸縮させるための操作、換言すると、風の吹き出し口の位置を変更するための操作を、より容易に行うことができる。
（【００１１】以降は省略されています）
