公開番号2025178362
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025155719,2024022803
出願日2025-09-19,2019-03-27
発明の名称位相差層付き偏光板および有機EL表示装置
出願人日東電工株式会社
代理人個人
主分類G02B 5/30 20060101AFI20251128BHJP(光学)
要約【課題】耐熱性に優れる位相差層付き偏光板を提供する。
【解決手段】本発明の位相差層付き偏光板は、偏光板と、第1の位相差層と、第1の粘着剤層と、第2の位相差層と、第2の粘着剤層と、をこの順に有し、第1および第2の位相差層が液晶化合物を含み、第1の粘着剤層は、厚みが5μm～30μmであり、25℃における弾性率が10⁵Pa～10⁶Paであり、第2の粘着剤層は、ベースポリマー中にアルキル(メタ)アクリレートを70重量%以上含む粘着剤で構成され、25℃における弾性率が9.0×10⁴Pa以下である。
【選択図】図1
特許請求の範囲【請求項１】
偏光板と、第１の位相差層と、第１の粘着剤層と、第２の位相差層と、第２の粘着剤層と、をこの順に有し、
前記第１の位相差層および前記第２の位相差層が液晶化合物を含み、
前記第１の粘着剤層は、厚みが５μｍ～３０μｍであり、２５℃における弾性率が１０
５
Ｐａ～１０
６
Ｐａであり、
前記第２の粘着剤層は、ベースポリマー中にアルキル（メタ）アクリレートを７０重量％以上含む粘着剤で構成され、２５℃における弾性率が９．０×１０
４
Ｐａ以下である、位相差層付き偏光板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、位相差層付き偏光板および有機ＥＬ表示装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、薄型ディスプレイの普及と共に、有機ＥＬパネルを搭載した画像表示装置（有機ＥＬ表示装置）が提案されている。有機ＥＬパネルは反射性の高い金属層を有しており、外光反射や背景の映り込み等の問題を生じやすい。そこで、位相差層付き偏光板（円偏光板）を視認側に設けることにより、これらの問題を防ぐことが知られている。しかしながら、このような位相差層付き偏光板の位相差層として、液晶化合物を含む２層の位相差層を粘着剤で貼り合せた積層体を用い、この位相差層付き偏光板を、粘着剤を介して有機ＥＬパネルに貼り合せた場合、耐熱性が低く、位相差層にクラックが発生したり、ムラが発生したりするなどの問題が生じる場合がある。
【先行技術文献】
【特許文献】
【０００３】
特許第３３２５５６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記従来の課題を解決するためになされたものであり、その主たる目的は、耐熱性に優れる位相差層付き偏光板、および、そのような位相差層付き偏光板を用いた有機ＥＬ表示装置を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の位相差層付き偏光板は、偏光板と、第１の位相差層と、第１の粘着剤層と、第２の位相差層と、第２の粘着剤層と、をこの順に有し、上記第１の位相差層および上記第２の位相差層が液晶化合物を含み、上記第１の粘着剤層は、厚みが５μｍ～３０μｍであり、２５℃における弾性率が１０
５
Ｐａ～１０
６
Ｐａであり、上記第２の粘着剤層は、ベースポリマー中にアルキル（メタ）アクリレートを７０重量％以上含む粘着剤で構成され、２５℃における弾性率が９．０×１０
４
Ｐａ以下である。
本発明の別の局面によれば、有機ＥＬ表示装置が提供される。この有機ＥＬ表示装置は、上記位相差層付き偏光板を有する。
【発明の効果】
【０００６】
本発明によれば、第１の粘着剤層の厚みが５μｍ～３０μｍであり、２５℃における弾性率が１０
５
Ｐａ～１０
６
Ｐａであり、第２の粘着剤層が、ベースポリマー中にアルキル（メタ）アクリレートを７０重量％以上含み、２５℃における弾性率が９．０×１０
４
Ｐａ以下であることにより、耐熱性に優れる位相差層付き偏光板を実現することができた。
【図面の簡単な説明】
【０００７】
本発明の１つの実施形態に係る位相差層付き偏光板の概略断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について説明するが、本発明はこれらの実施形態には限定されない。
【０００９】
Ａ．位相差層付き偏光板

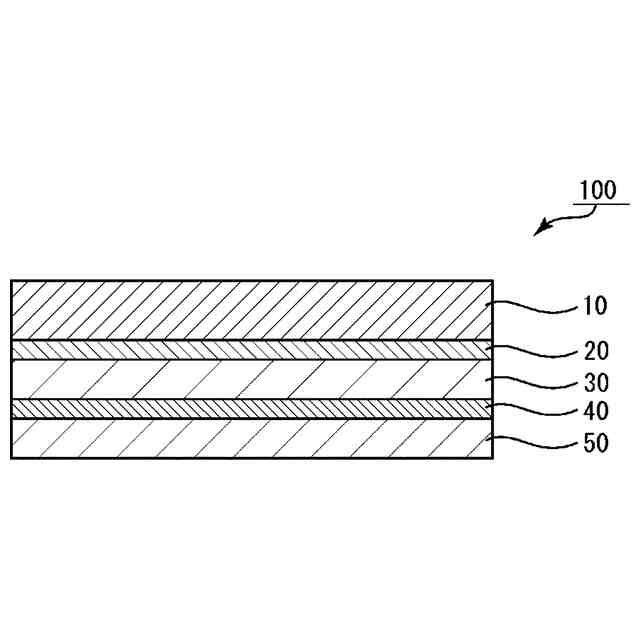

図１は、本発明の１つの実施形態に係る位相差層付き偏光板の概略断面図である。図１に示すように、位相差層付き偏光板１００は、偏光板１０と、第１の位相差層２０と、第１の粘着剤層３０と、第２の位相差層４０と、第２の粘着剤層５０とをこの順に有する。すなわち、第１の位相差層２０と第２の位相差層４０とは、第１の粘着剤層３０を介して積層されている。第１の位相差層２０および第２の位相差層４０は、液晶化合物を含んで構成されている。第１の粘着剤層３０は、厚みが５μｍ～３０μｍであり、２５℃における弾性率が１０
５
Ｐａ～１０
６
Ｐａである。第２の粘着剤層５０は、ベースポリマー中にアルキル（メタ）アクリレートを７０重量％以上含む粘着剤で構成され、２５℃における弾性率が９．０×１０
４
Ｐａ以下である。上記位相差層付き偏光板１００は耐熱性に優れ、第１の位相差層２０および／または第２の位相差層４０のクラックの発生、さらには、ムラの発生が抑制され得る。
【００１０】
以下、位相差層付き偏光板１００を構成する各層について、詳細に説明する。
（【００１１】以降は省略されています）
