公開番号2025177439
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084281
出願日2024-05-23
発明の名称インシュレータ
出願人株式会社SUBARU
代理人個人
主分類F16L 58/00 20060101AFI20251128BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】吸音性能及び防振性能を担保しながら、配管に錆が発生することを抑制することができるインシュレータを提供する。
【解決手段】連続気泡構造を有する発泡樹脂で形成され、配管20の外周面20aを覆う様に前記配管20に装着されるカバー部12と、該カバー部12の前記配管20の外周面20aと対向する表面から突出し、前記配管20への装着状態で前記配管20の外周面20aに接触する先端部17が非吸水性を有し、水が下方へ流れることを許容する配置及び形状を有する複数の突起部16と、前記配管20への装着状態で前記カバー部12の下方側となる領域に設けられた排水用の開口部14と、を備えたインシュレータ10。
【選択図】図1
特許請求の範囲【請求項１】
連続気泡構造を有する発泡樹脂で形成され、配管の外周面を覆う様に前記配管に装着されるカバー部と、
該カバー部の前記配管の外周面と対向する表面から突出し、前記配管への装着状態で前記配管の外周面に接触する先端部が非吸水性を有し、水が下方へ流れることを許容する配置及び形状を有する複数の突起部と、
前記配管への装着状態で前記カバー部の下方側となる領域に設けられた排水用の開口部と、
を備えたことを特徴とするインシュレータ。
続きを表示（約 380 文字）【請求項２】
前記複数の突起部は、前記カバー部の前記配管の外周面と対向する表面に点在することを特徴とする請求項１に記載のインシュレータ。
【請求項３】
前記カバー部は、略水平方向に延びる前記配管に装着され、
前記複数の突起部は、前記配管の周方向に延びる線状に形成されており、前記配管の長さ方向に間隔をおいて配置されることを特徴とする請求項１に記載のインシュレータ。
【請求項４】
前記突起部の前記非吸水性を有する前記先端部は、独立気泡構造を有する発泡樹脂又は圧縮加工された発泡樹脂で形成されていることを特徴とする請求項１又は２に記載のインシュレータ。
【請求項５】
前記開口部は、前記配管への装着状態で、前記配管の長さ方向に延びる開口として形成されたことを特徴とする請求項１又は２に記載のインシュレータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インシュレータに関し、特に、防音及び防振のために配管に用いられるインシュレータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車等の車両において、燃料配管や排気配管等の配管は、防音や防振のためにインシュレータによって覆われている。インシュレータとしては、特許文献１に記載されているように、一般に連続気泡構造を有するウレタン樹脂が多用されており、連続気泡内で音のエネルギーが吸収されることにより、配管から生じる音を吸収している。また、車両の揺れに伴って配管に振動が発生した際には、配管の外周面に接触するインシュレータが、振動エネルギーを吸収することによって配管の振動を抑制している。
【先行技術文献】
【特許文献】
【０００３】
特開第２０１６－１８８５８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車両のエンジン房内に配置される配管等、雨水に晒されるおそれのある配管に使用されるインシュレータは、配管の表面が、長い時間の間、水に晒されて配管に錆が発生することを防止するために、インシュレータの表面に撥水加工が施されている。
【０００５】
しかしながら、長時間の使用によりインシュレータの表面に施された撥水層が劣化すると、インシュレータの内部に水が浸入してしまう。撥水層が劣化したインシュレータは、内部の連続気泡内に水が保持された状態となり、この状態が長時間持続されると、配管の表面が水に長時間晒された状態となって、配管の腐食が促進されてしまうという問題がある。
【０００６】
本発明は、上記課題に鑑みてなされたものであり、吸音性能及び防振性能を担保しながら、配管に錆が発生することを抑制することができるインシュレータを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の一実施形態のインシュレータは、連続気泡構造を有する発泡樹脂で形成され、配管の外周面を覆う様に前記配管に装着されるカバー部と、該カバー部の前記配管の外周面と対向する表面から突出し、前記配管への装着状態で前記配管の外周面に接触する先端部が非吸水性を有し、水が下方へ流れることを許容する配置及び形状を有する複数の突起部と、前記配管への装着状態で前記カバー部の下方側となる領域に設けられた排水用の開口部と、を備えたことを特徴とする。
【発明の効果】
【０００８】
本発明に係るインシュレータによれば、吸音性能及び防振性能を担保しながら、配管に錆が発生することを抑制することができる。
【図面の簡単な説明】
【０００９】

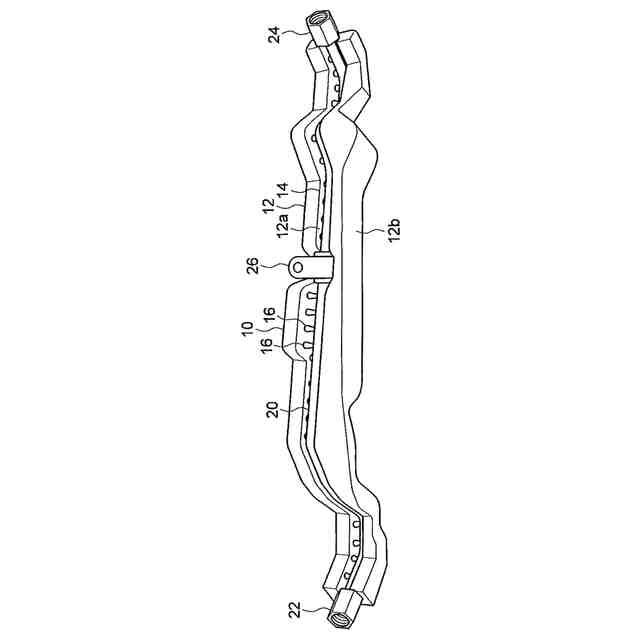

本発明の一実施形態であるインシュレータ１０を配管に装着した状態を示す説明図である。

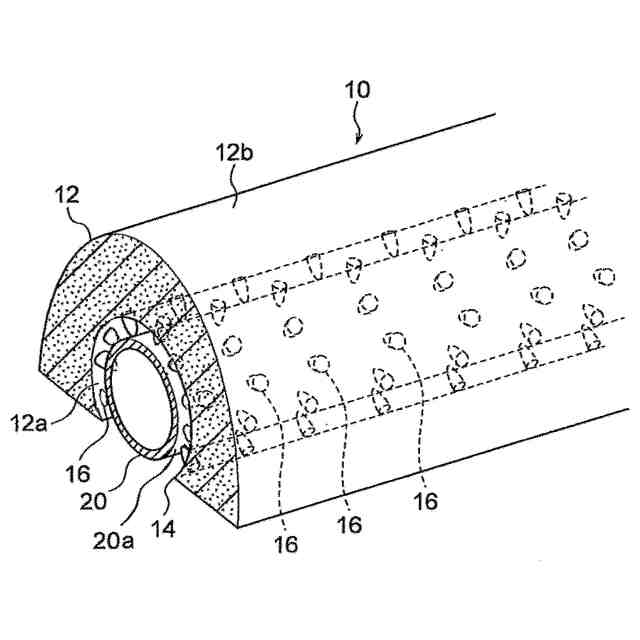

配管に装着されたインシュレータを説明するための模式的斜視図である。

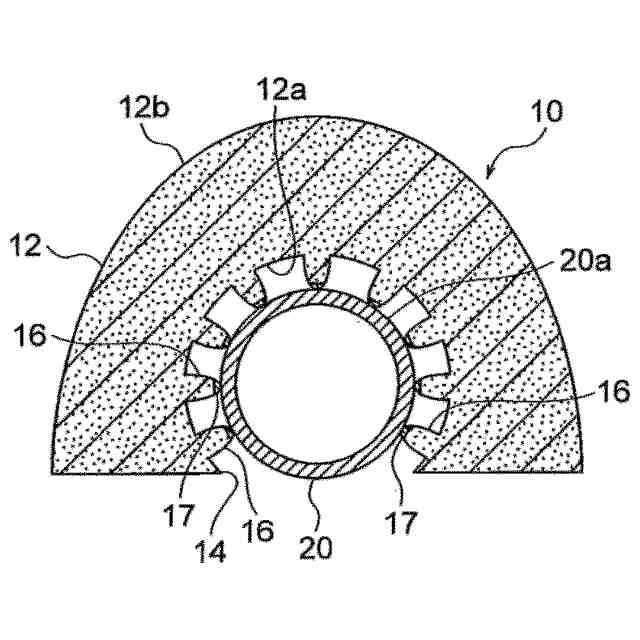

配管に装着されたインシュレータを説明するための模式的断面図である。

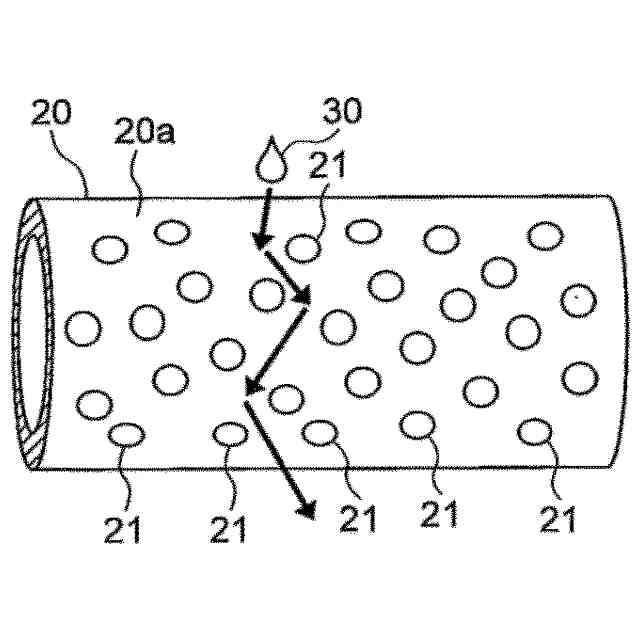

配管に付着した水が流れる様子を説明する模式的斜視図である。

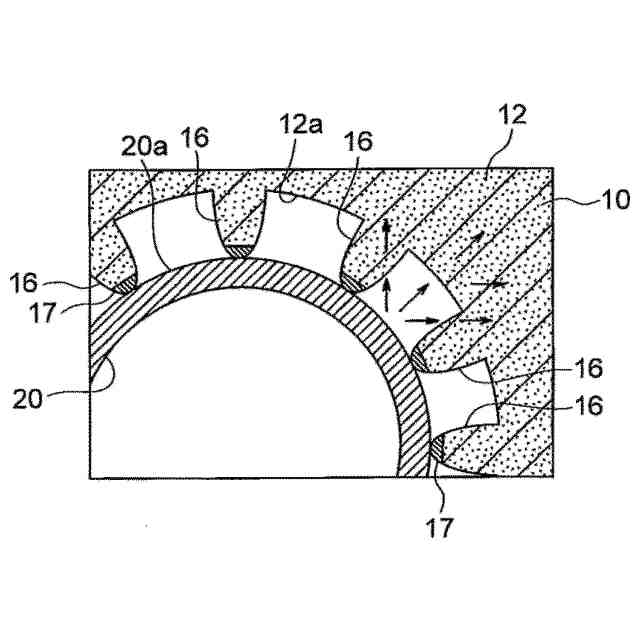

配管から生じた音が減衰する様子を説明する模式的断面図である。

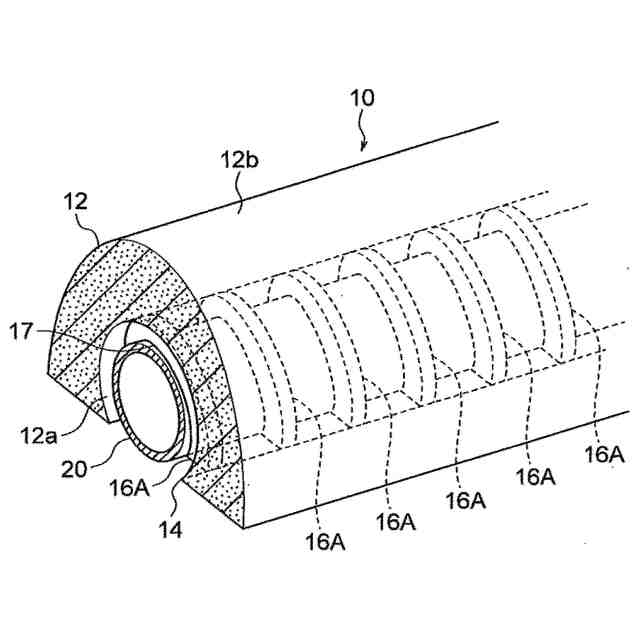

インシュレータの他の実施形態を示す模式的斜視図である。
【発明を実施するための形態】
【００１０】
図１は、本発明の一実施形態であるインシュレータ１０を配管２０に装着した状態を示す説明図である。図１では、インシュレータ１０及び配管２０の状態を理解しやすいように、設置状態で、鉛直方向の下方側となる面を上方に向けた状態を示している。図２及び図３に示すように、配管２０及びインシュレータ１０を設置した状態では、インシュレータ１０に設けられた後述する開口部１４が、略鉛直方向下方側を向いて開口している。
（【００１１】以降は省略されています）
