公開番号2025176953
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083377
出願日2024-05-22
発明の名称車両用スイッチ装置
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60R 16/02 20060101AFI20251128BHJP(車両一般)
要約【課題】生産コストや交換コストを低減させる。
【解決手段】この車両用スイッチ装置は、車両又は前記車両に搭載される装置に対する操作を指示するスイッチ操作部の操作に従い導通状態とされる複数のスイッチを有し、入力電圧を発生させるスイッチ回路部と、前記車両又は前記装置の機能毎に定められる前記入力電圧の電圧値を記憶し、得られた前記入力電圧に従う機能が得られるよう前記車両又は前記車両に搭載される装置を制御する共通制御部とを備える。前記スイッチ回路部は、前記複数のスイッチのいずれかが導通状態とされた場合に電流が流れる複数の抵抗素子を備える。前記共通制御部は、前記複数のスイッチのいずれかの導通により前記複数の抵抗素子に流れる電流により発生した前記入力電圧に従う制御信号を生成する。

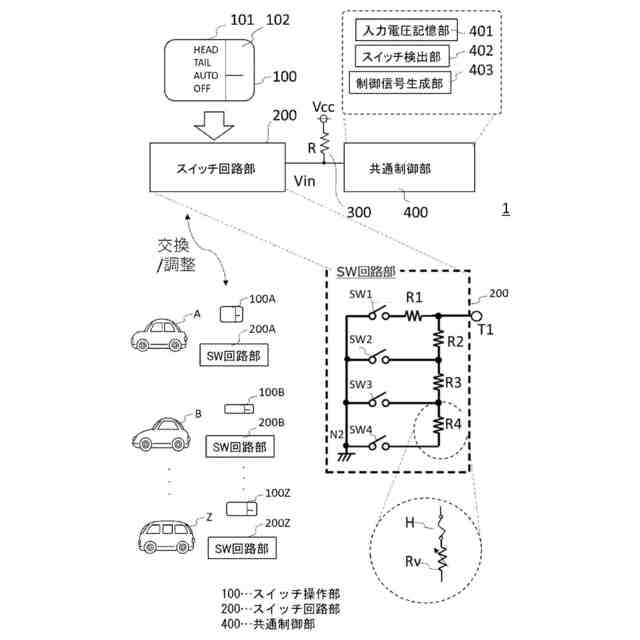

【選択図】図1
特許請求の範囲【請求項１】
車両又は前記車両に搭載される装置に対する操作を指示するスイッチ操作部の操作に従い導通状態とされる複数のスイッチを有し、入力電圧を発生させるスイッチ回路部と、
前記車両又は前記装置の機能毎に定められる前記入力電圧の電圧値を記憶し、得られた前記入力電圧に従う機能が得られるよう前記車両又は前記車両に搭載される装置を制御する共通制御部と
を備え、
前記スイッチ回路部は、前記複数のスイッチのいずれかが導通状態とされた場合に電流が流れる複数の抵抗素子を備え、
前記共通制御部は、前記複数のスイッチのいずれかの導通により前記複数の抵抗素子に流れる電流により発生した前記入力電圧に従う制御信号を生成するよう構成される
ことを特徴とする車両用スイッチ装置。
続きを表示（約 280 文字）【請求項２】
前記複数のスイッチの各々は、前記複数の抵抗素子の少なくとも１つと直列に接続され、前記スイッチ回路部は、前記複数のスイッチの１つが導通することにより、前記複数の抵抗素子の電圧降下により前記入力電圧を発生させる、請求項１に記載の車両用スイッチ装置。
【請求項３】
前記スイッチ回路部は、前記複数の抵抗素子の抵抗値を調整可能に構成されている、請求項１に記載の車両用スイッチ装置。
【請求項４】
前記スイッチ回路部は、前記複数の抵抗素子を開放状態に設定可能に構成されている、請求項３に記載の車両用スイッチ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両に搭載された機器の操作を行うための各種スイッチを備えた車両用スイッチ装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自家用車などの車両には、照明装置、空調装置、オーディオ装置、カーナビゲーション装置などが搭載され、これらの装置を操作するためのスイッチを含む車両用スイッチ装置が搭載されている。車両用スイッチ装置は、搭載される各種装置の種類、各種装置の機能、搭載される車両の車種等により様々な形態のものが存在する。また、車両を購入する購入者からの要請により、車両を販売するディーラ（販売店）において、その要請に従って装置を交換し、合わせてその装置の操作のためのスイッチ装置も交換する場合がある。
【先行技術文献】
【特許文献】
【０００３】
特開平４－１３２１２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車両用スイッチ装置を、搭載される各種装置の種類や機能等、搭載車種等に従って異なるものに変更することは、製造現場においては、生産コスト（開発、設計段階も含む）の増加の原因となり、また、ディーラにおいては交換工数や交換コストの上昇の原因となる。結果としてこれらのコストの上昇は、車両の価格に反映され、ユーザの負担が大きくなるという問題がある。
【０００５】
本開示は、生産コストや交換コストを低減させることができる車両用スイッチ装置を提供するものである。
【課題を解決するための手段】
【０００６】
本開示の第１の態様に係る車両用スイッチ装置は、車両又は前記車両に搭載される装置に対する操作を指示するスイッチ操作部の操作に従い導通状態とされる複数のスイッチを有し、入力電圧を発生させるスイッチ回路部と、前記車両又は前記装置の機能毎に定められる前記入力電圧の電圧値を記憶し、得られた前記入力電圧に従う機能が得られるよう前記車両又は前記車両に搭載される装置を制御する共通制御部とを備える。前記スイッチ回路部は、前記複数のスイッチのいずれかが導通状態とされた場合に電流が流れる複数の抵抗素子を備える。前記共通制御部は、前記複数のスイッチのいずれかの導通により前記複数の抵抗素子に流れる電流により発生した前記入力電圧に従う制御信号を生成するよう構成される。
【０００７】
第１の態様の車両用スイッチ装置によれば、スイッチ回路部の複数のスイッチのいずれかが導通状態にされた場合に複数の抵抗素子に電流が流れ、その電流に従った入力電圧が発生する。共通制御部は、その入力電圧に従った制御電圧を生成する。したがって、この第１の態様によれば、スイッチ操作部を交換して選択肢の種類や数を変更した場合であっても、スイッチ回路部の抵抗値を変更することにより、同一の共通制御部により同じ動作を実現することができ、車両の生産コストや交換コストを低減させることができる。
【０００８】

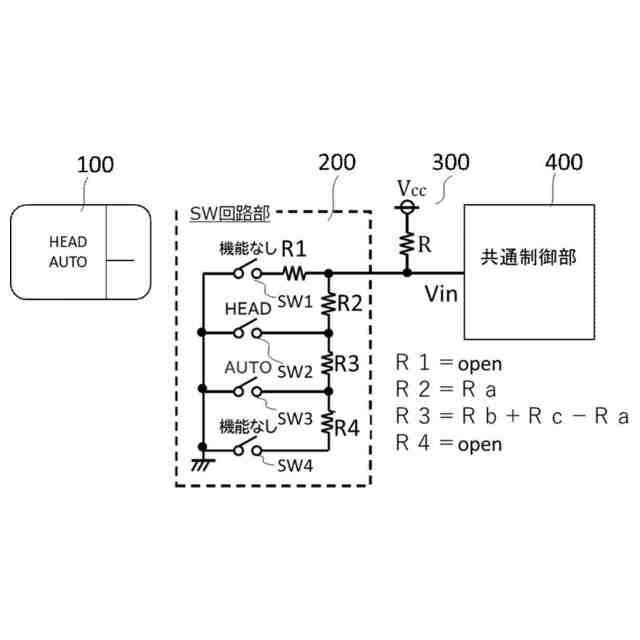

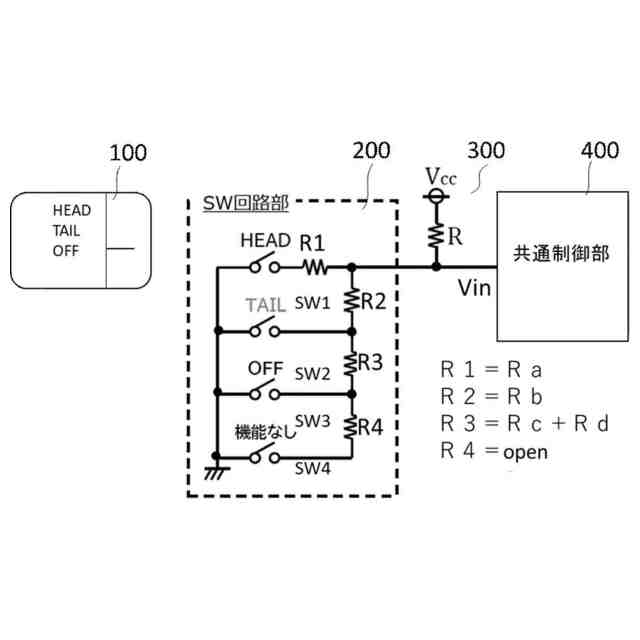

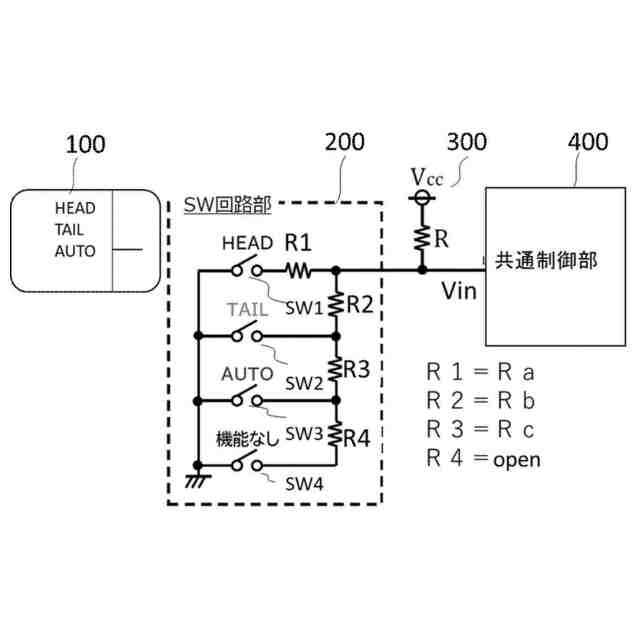

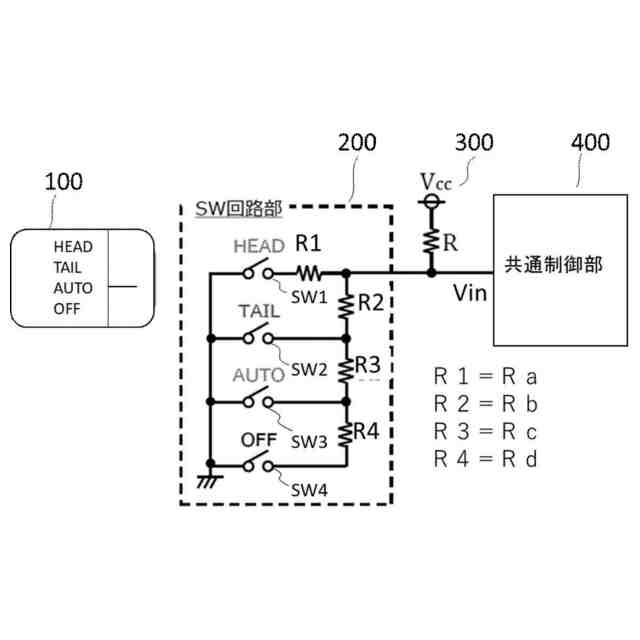

本開示の第２の態様に係る車両用スイッチ装置は、第１の態様に係る車両用スイッチ装置において、前記複数のスイッチの各々は、前記複数の抵抗素子の少なくとも１つと直列に接続され、前記スイッチ回路部は、前記複数のスイッチの１つが導通することにより、前記複数の抵抗素子の電圧降下により前記入力電圧を発生させる。
【０００９】

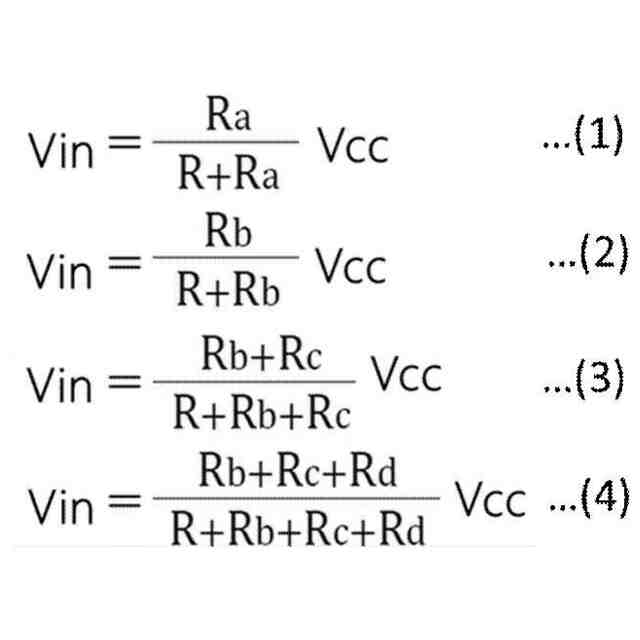

第２の態様の車両用スイッチ装置によれば、スイッチ回路部の複数のスイッチのいずれかが導通されることにより、複数の抵抗素子に流れる電流が変化し、入力電圧の値も変化する。この第２の態様によれば、入力電圧の調整が容易になる。
【００１０】
本開示の第３の態様に係る車両用スイッチ装置は、第１又は第２の態様に係る車両用スイッチ装置において、前記スイッチ回路部が、前記複数の抵抗素子の抵抗値を調整可能に構成することができる。この第３の態様の車両用スイッチ装置によれば、複数の抵抗素子の抵抗値を調整可能にされているので、入力電圧の値を適宜調整することが可能である。
（【００１１】以降は省略されています）
