公開番号2025176619
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082898
出願日2024-05-21
発明の名称レンズ装置および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20251127BHJP(光学)
要約【課題】本発明は、ティルト効果またはシフト効果を有するレンズ装置において、操作性を向上させることを目的とする。
【解決手段】本発明のレンズ装置は、複数の光学素子を有し、被写体像を撮像素子へ結像する光学系と、複数の光学素子のうち、少なくとも1つの光学素子であって、光学系の光軸に直交する方向に移動することで、撮像素子の撮像面に対してピント面を傾けるティルト光学素子と、複数の光学素子のうち、少なくとも1つの光学素子であって、光学系の光軸に沿った方向に移動することで撮像素子に合焦するフォーカス光学素子と、光軸を中心に回転することでティルト光学素子の移動を操作するティルト操作環と、光軸を中心に回転することでフォーカス光学素子の移動を操作するフォーカス操作環とを有し、ティルト操作環とフォーカス操作環が光軸に沿った方向に並んで配置されていることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
複数の光学素子を有し、被写体像を撮像素子へ結像する光学系と、
前記複数の光学素子のうち、少なくとも１つの光学素子であって、前記光学系の光軸に直交する方向に移動することで、前記撮像素子の撮像面に対してピント面を傾けるティルト光学素子と、
前記複数の光学素子のうち、少なくとも１つの光学素子であって、前記光学系の光軸に沿った方向に移動することで前記撮像素子に合焦するフォーカス光学素子と、
前記光軸を中心に回転することで前記ティルト光学素子の移動を操作するティルト操作環と、
前記光軸を中心に回転することで前記フォーカス光学素子の移動を操作するフォーカス操作環とを有し、
前記ティルト操作環と前記フォーカス操作環が前記光軸に沿った方向に並んで配置されていることを特徴とするレンズ装置。
続きを表示（約 760 文字）【請求項２】
前記ティルト光学素子は、前記光軸に直交する一方向に偏芯するように移動することを特徴とする請求項１に記載のレンズ装置。
【請求項３】
前記ティルト操作環と前記フォーカス操作環よりも前記光軸に沿った方向において像面側に三脚座が配置されていることを特徴とする請求項１に記載のレンズ装置。
【請求項４】
前記複数の光学素子を保持する鏡筒の一部を前記光軸を中心に回転させるレボルビング機構を有し、
前記レボルビング機構は前記三脚座よりも前記光軸に沿った方向において像面側に配置されていることを特徴とする請求項３に記載のレンズ装置。
【請求項５】
前記複数の光学素子を保持する鏡筒の一部を前記光軸に直交する方向に移動させるシフト機構を有し、
前記シフト機構は前記三脚座よりも前記光軸に沿った方向において像面側に配置されていることを特徴とする請求項３に記載のレンズ装置。
【請求項６】
前記ティルト操作環と前記フォーカス操作環は前記光軸に沿った方向に隣接して配置されていることを特徴とする請求項１に記載のレンズ装置。
【請求項７】
前記ティルト操作環は前記フォーカス操作環よりも前記光軸に沿った方向において像面側に配置されていることを特徴とする請求項１に記載のレンズ装置。
【請求項８】
前記光軸を中心に回転することで前記レンズ装置の焦点距離を変更可能なズーム操作環を有することを特徴とする請求項１に記載のレンズ装置。
【請求項９】
請求項１から８のいずれか１項に記載のレンズ装置と、
前記レンズ装置を介して被写体を撮像する撮像素子を有することを特徴とする撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書の開示は、レンズ装置および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、一眼レフカメラ等の撮像装置においては、さまざまな用途に応じた撮像が求められている。その一つに、撮像光学系の光軸に対して傾いた物体面に対して全面的にピントを合わせるように被写体面を傾けるティルト効果を有する光学系が要望されている。
【０００３】
特許文献１では、撮影光学系を支持する鏡筒の一部を光軸に対して倒す、もしくは偏芯する鏡筒変形により、被写体面を光軸に対して傾けるティルト効果や構図をシフトさせるシフト効果を得るレンズ装置が提案されている。
【０００４】
特許文献２では、撮像光学系の一部のレンズ群を光軸の直交方向に駆動させることで、ティルト効果とシフト効果を得る光学系が提案されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－８０６１号公報
特開２０１９－９０９５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献２のようなレンズ群を光軸の直交方向に駆動させることでティルト効果またはシフト効果を得る光学系を有するレンズ装置、および撮像装置において、操作性の向上が望まれている。
【課題を解決するための手段】
【０００７】
本発明の実施形態に係るレンズ装置は、複数の光学素子を有し、被写体像を撮像素子へ結像する光学系と、前記複数の光学素子のうち、少なくとも１つの光学素子であって、前記光学系の光軸に直交する方向に移動することで、前記撮像素子の撮像面に対してピント面を傾けるティルト光学素子と、前記複数の光学素子のうち、少なくとも１つの光学素子であって、前記光学系の光軸に沿った方向に移動することで前記撮像素子に合焦するフォーカス光学素子と、前記光軸を中心に回転することで前記ティルト光学素子の移動を操作するティルト操作環と、前記光軸を中心に回転することで前記フォーカス光学素子の移動を操作するフォーカス操作環とを有し、前記ティルト操作環と前記フォーカス操作環が前記光軸に沿った方向に並んで配置されていることを特徴とするレンズ装置。
【発明の効果】
【０００８】
ティルト効果またはシフト効果を得る光学系を有するレンズ装置、および撮像装置において、操作性を向上させることができる。
【図面の簡単な説明】
【０００９】

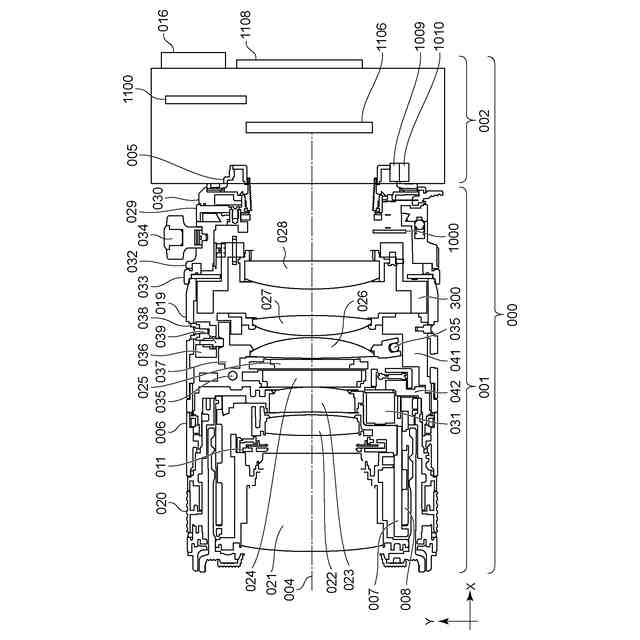

カメラシステムを構成するレンズ装置及びカメラ本体を表す図。

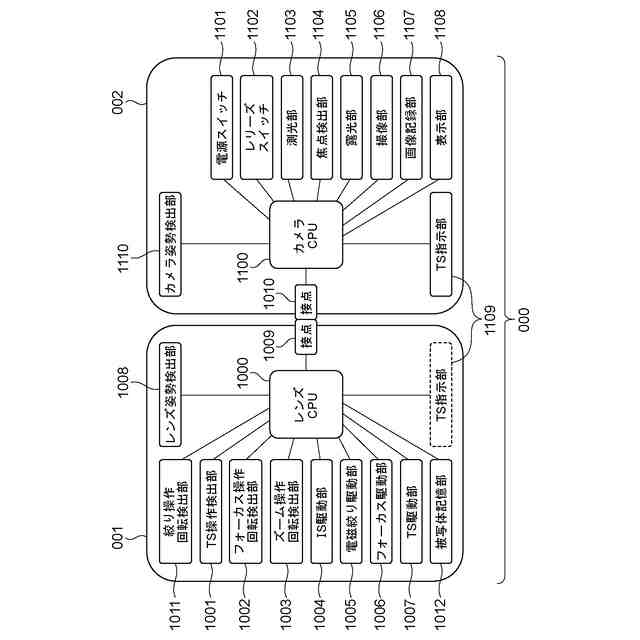

レンズ装置及びカメラ本体を含むカメラシステムの電気的構成図。
シャインプルーフの原理を示す図。

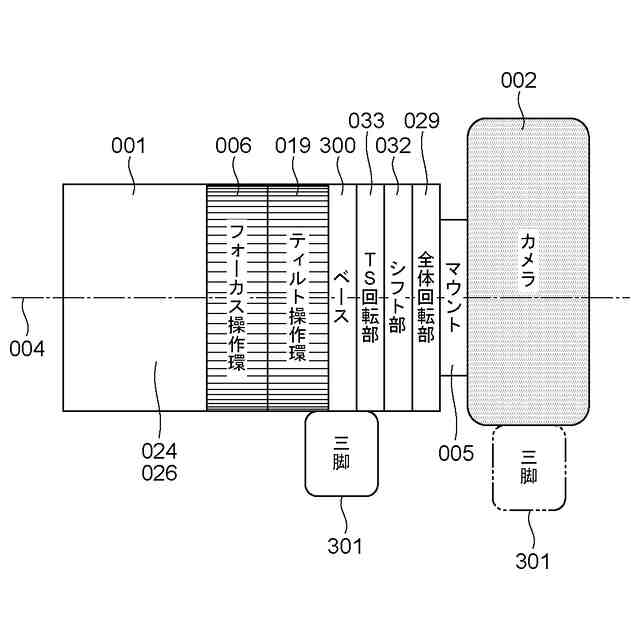

レンズ装置およびカメラ本体を示す模式図。
撮影準備の手順を示したフローチャート。
シフト時のレンズ装置およびカメラ本体を示す模式図。

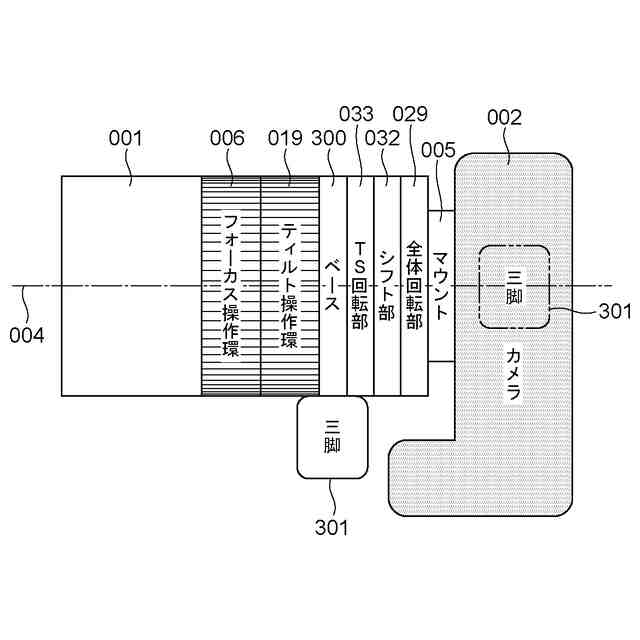

レボルビング時のレンズ装置およびカメラ本体を示す模式図。
【発明を実施するための形態】
【００１０】
以下、本発明の例示的な実施形態を、図面に基づいて詳細に説明する。なお、各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
（【００１１】以降は省略されています）
