公開番号2025175437
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081546
出願日2024-05-20
発明の名称曲げ試験装置
出願人株式会社豊田中央研究所,トヨタ自動車株式会社
代理人個人,個人,個人
主分類G01N 3/20 20060101AFI20251126BHJP(測定;試験)
要約【課題】断面ハット状の試験片等でも、曲げ試験を適切に行える試験装置を提供する。

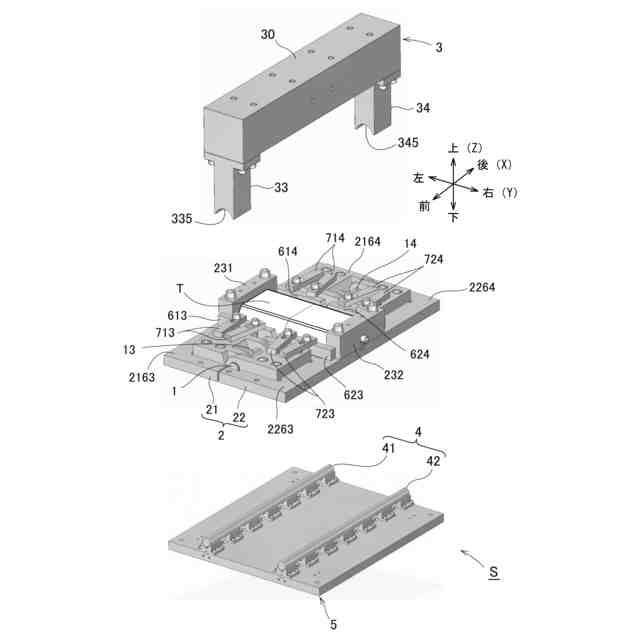

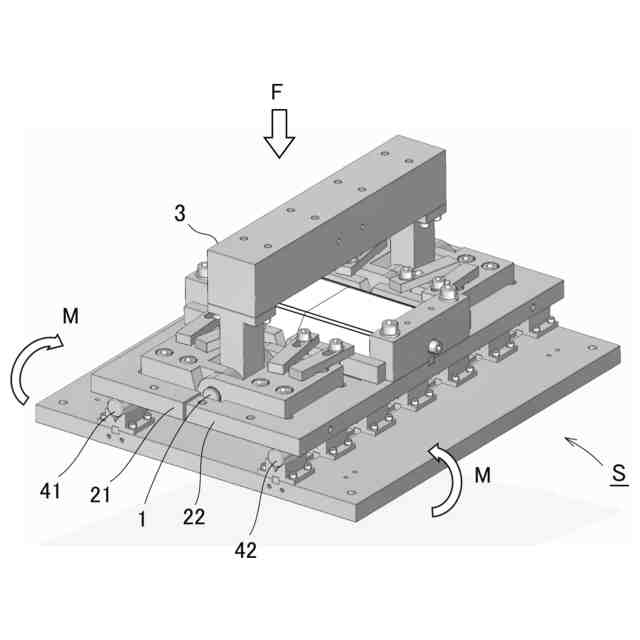

【解決手段】本発明の試験装置(S)は、枢軸(1)と、枢軸まわりに回動する一対の翼体(2)と、翼体を作動させる駆動手段(3)とを備える。枢軸に対して略対称的に配置した一対の支持体(4)により単純支持された一対の翼体は、枢軸が略直交上下方向へ押動または牽引されると、閉動または開動する。この翼体の閉動または開動により、翼体に取り付けた試験片は曲げられる。試験片が断面ハット状の場合、そのフランジ部の下面を翼体の取付面に接して固定すると、そのフランジ部の下面を中立面として曲げ試験を行える。試験片は、翼体の左右側に設けた係合部により端部が規制された状態で曲げ試験がなされてもよい。
【選択図】図1
特許請求の範囲【請求項１】
枢軸と、
該枢軸まわりに回動する一対の翼体と、
該翼体を作動させる駆動手段とを備え、
該翼体に取り付けた試験片を、該翼体の閉動または開動により曲げられる試験装置。
続きを表示（約 520 文字）【請求項２】
前記一対の翼体をそれぞれ単純支持する一対の支持体をさらに備える請求項１に記載の曲げ試験装置。
【請求項３】
前記支持体は、該枢軸に対して略対称的に配置される請求項２に記載の曲げ試験装置。
【請求項４】
前記駆動手段は、該枢軸を略直交上下方向へ押動または牽引する請求項２または３に記載の曲げ試験装置。
【請求項５】
曲げの中立面を設定または調整できる請求項１に記載の曲げ試験装置。
【請求項６】
前記翼体は、前記枢軸の略中心を通る面上に、前記試験片を取り付ける取付面を有する請求項１に記載の曲げ試験装置。
【請求項７】
前記試験片は、前記枢軸の延在側に突き出た把持部を有し、該把持部の下面を前記取付面に接して固定される請求項６に記載の曲げ試験装置
【請求項８】

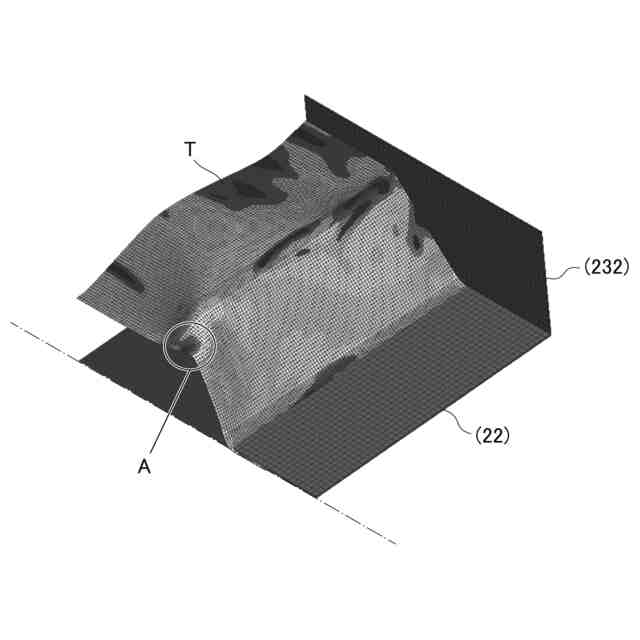

前記試験片は、断面ハット状であり、
前記把持部は、該試験片のフランジ部である請求項７に記載の曲げ試験装置。
【請求項９】
前記翼体は、該枢軸の略直交左右側に、前記試験片の端部を規制する係合部を有する請求項１に記載の曲げ試験装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、曲げ試験装置等に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
材料や部材の基本的な機械的性質は、引張試験の他に、曲げ試験によっても評価される。このため曲げ試験も、種々の規格（例えば、ＪＩＳＫ７１７１、ＩＳＯ１７８、ＡＳＴＭＤ７９０など）に規定がある。
【０００３】
もっとも、製品の実形状に基づく試験片を用いた曲げ試験に、既存の規格をそのまま適用できないことも多い。例えば、自動車のフレーム（骨格）などに用いられる薄板の成形品に対して、規格されている３点曲げ試験や４点曲げ試験を行なうと、圧子で加圧される部分が局所的に変形（陥没）して成形品の断面形状が崩れるため、その曲げ特性を適切に評価できない。
【０００４】
そこで、実部材の形状に応じた曲げ試験方法や装置が規格とは別に提案されており、関連する記載が下記の特許文献にある。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－４９７５４
特開２０１３－２１７８２９
特開２０２０－８５７１０
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１や特許文献２は、従来の３点曲げ試験や４点曲げ試験を、試験片の支持形態を変更して行なっているに過ぎない。
【０００７】
特許文献３は、断面形状が閉じた中空柱状の試験片に対して、その両端を押圧して圧縮曲げ試験を行なっている。この場合も試験片は、座屈前に断面形状を崩すため、やはり適切な評価が困難である。なお、いずれの特許文献にも、曲げにより生じる中立面に関する記載はない。
【０００８】
本発明はこのような事情に鑑みて為されたものであり、従来と異なる新たな構造の曲げ試験装置等を提供することを目的とする。
【課題を解決するための手段】
【０００９】

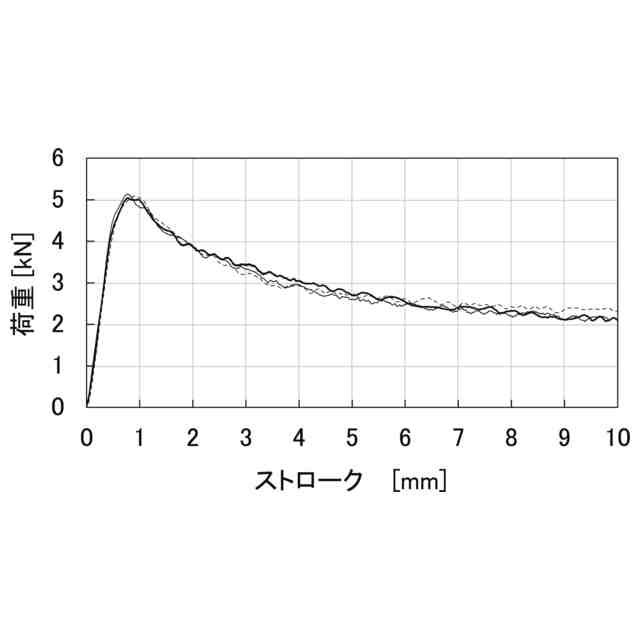

本発明者は鋭意研究した結果、ヒンジ機構を利用して試験片を曲げることを着想し、その具現化により曲げ試験を適切に行なうことに成功した。この成果を発展させることにより、以降に述べる本発明を完成するに至った。
【００１０】
《曲げ試験装置》

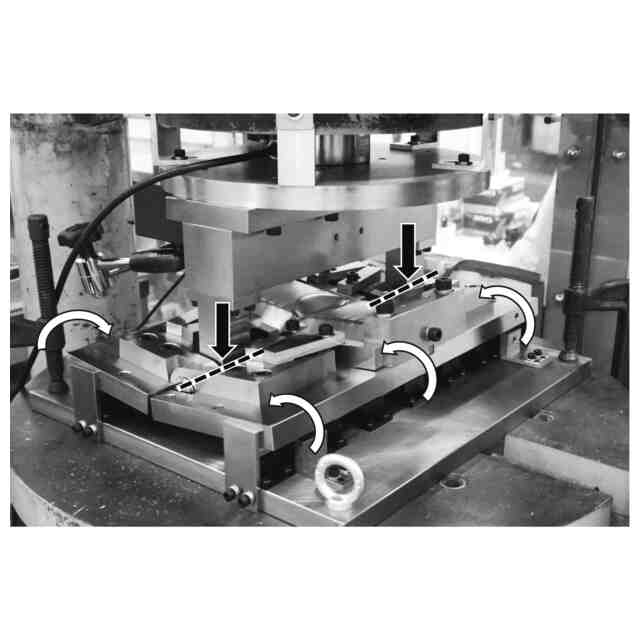

（１）本発明は、枢軸と、該枢軸まわりに回動する一対の翼体と、該翼体を作動させる駆動手段とを備え、該翼体に取り付けた試験片を、該翼体の閉動または開動により曲げられる試験装置である。
（【００１１】以降は省略されています）
