公開番号2025172552
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078122
出願日2024-05-13
発明の名称電動芝刈機
出願人井関農機株式会社
代理人弁理士法人酒井国際特許事務所
主分類A01D 34/78 20060101AFI20251118BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】モーアとブロアのみを逆回転させて芝草のつまりを解消できる電動芝刈機を提供すること。
【解決手段】実施形態の一態様に係る電動芝刈機は、走行車体と、走行車体の前方の芝草を刈り取るモーアと、モーアで刈り取った芝草を送風搬送するブロアと、モーアとブロアとを駆動させるPTOモータと、PTOモータと油圧ポンプとの間に設けられたポンプクラッチと、ポンプクラッチの入り切りを制御する制御部とを備え、制御部は、PTOモータを逆回転するときにポンプクラッチを切る。
【選択図】図2
特許請求の範囲【請求項１】
走行車体と、
前記走行車体の前方の芝草を刈り取るモーアと、
前記モーアで刈り取った芝草を送風搬送するブロアと、
前記モーアと前記ブロアとを駆動させるＰＴＯモータと、
前記ＰＴＯモータと油圧ポンプとの間に設けられたポンプクラッチと、
前記ポンプクラッチの入り切りを制御する制御部とを備え、
前記制御部は、前記ＰＴＯモータを逆回転するときに前記ポンプクラッチを切る電動芝刈機。
続きを表示（約 340 文字）【請求項２】
前記制御部は、前記ＰＴＯモータの負荷の値が閾値に到達したときに、前記ポンプクラッチを切ってから前記ＰＴＯモータを逆回転させる請求項１に記載の電動芝刈機。
【請求項３】
前記制御部は、前記走行車体の車速によって前記閾値を変化させる請求項２に記載の電動芝刈機。
【請求項４】
前記制御部は、定期的に自動で前記ポンプクラッチを切ってから前記ＰＴＯモータを逆回転させる請求項１に記載の電動芝刈機。
【請求項５】
前記走行車体に設けられる操作部を備え、
前記制御部は、前記操作部によって所定の操作がされると、前記ポンプクラッチを切ってから前記ＰＴＯモータを逆回転させる請求項１～４のいずれか一つに記載の電動芝刈機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動芝刈機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、走行車体と、走行車体の前方の芝草を刈り取るモーアと、モーアで刈り取った芝草を送風搬送するブロアとを備える乗用芝刈機が知られている（たとえば、特許文献１参照）。
【０００３】
乗用芝刈機において、メンテナンス時はモーア前部を持ち上げて起立状態で固定し、手作業で刃の清掃やメンテナンスが行われている。また、乗用芝刈機において、ブロアの搬送経路に草が詰まった場合は、詰まった草を掻き出すことで清掃が行われている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１０９９１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、乗用芝刈機において、電動化された電動芝刈機がある。電動芝刈機がモーア、ブロアおよび油圧ポンプを駆動させる電動モータ（ＰＴＯモータ）を備え、ＰＴＯモータを逆回転させることでモーアとブロアとを逆回転させて、芝草のつまりを解消することが考えられる。しかしながら、かかる電動芝刈機は、逆回転されたＰＴＯモータの回転動力が油圧ポンプに伝達されると、油圧ポンプが逆回転して不具合が生じる可能性がある。
【０００６】
本発明は、上記に鑑みてなされたものであって、モーアとブロアのみを逆回転させて芝草のつまりを解消できる電動芝刈機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、走行車体（２）と、前記走行車体（２）の前方の芝草を刈り取るモーア（３）と、前記モーア（３）で刈り取った芝草を送風搬送するブロア（３５）と、前記モーア（３）と前記ブロア（３５）とを駆動させるＰＴＯモータ（７２）と、前記ＰＴＯモータ（７２）と油圧ポンプ（７３）との間に設けられたポンプクラッチ（１６Ｃ）と、前記ポンプクラッチ（１６Ｃ）の入り切りを制御する制御部（７０）とを備え、前記制御部（７０）は、前記ＰＴＯモータ（７２）を逆回転するときに前記ポンプクラッチ（１６Ｃ）を切る。
【発明の効果】
【０００８】
実施形態に係る電動芝刈機によれば、モーアとブロアのみを逆回転させて芝草のつまりを解消できる。
【図面の簡単な説明】
【０００９】
図１は、実施形態に係る電動芝刈機の全体構成を示す側面図である。

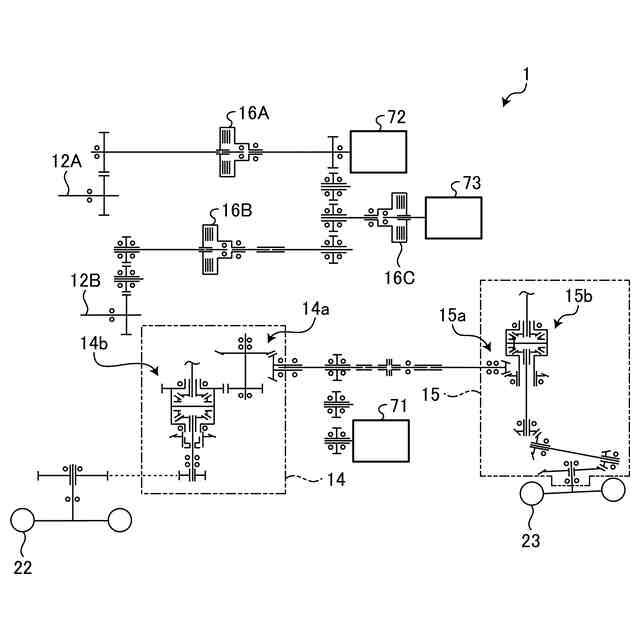

図２は、実施形態に係る電動芝刈機の伝動構成を示す伝動線図である。

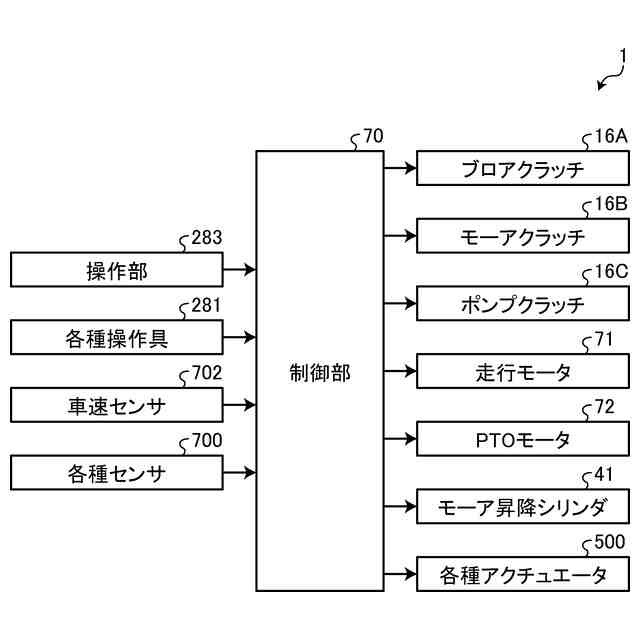

図３は、実施形態に係る電動芝刈機における制御系の一例を示すブロック図である。

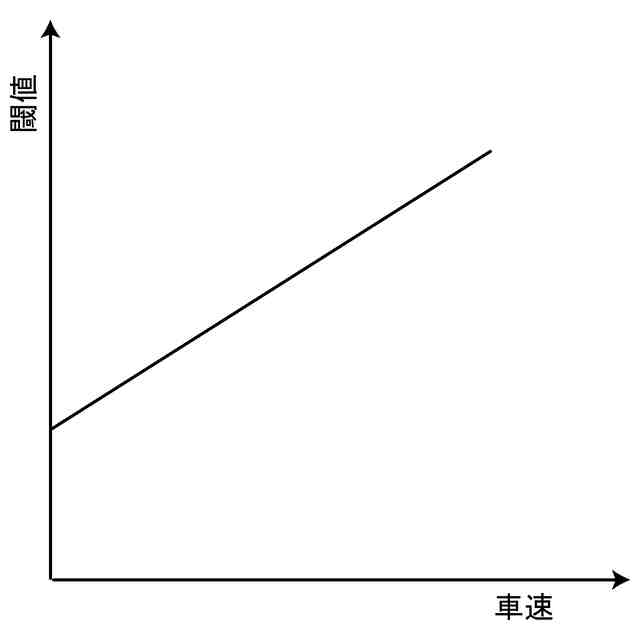

図４は、走行車体の車速と閾値との関係の一例を示す図である。

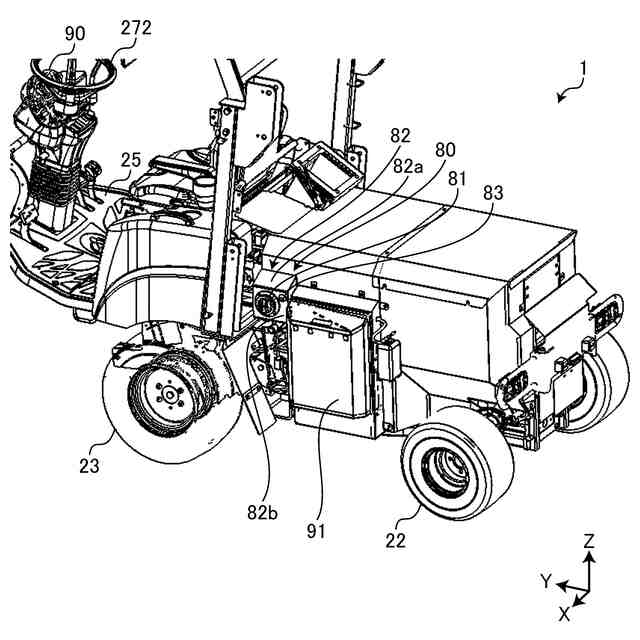

図５は、充電インレット構成を示す斜視図である。

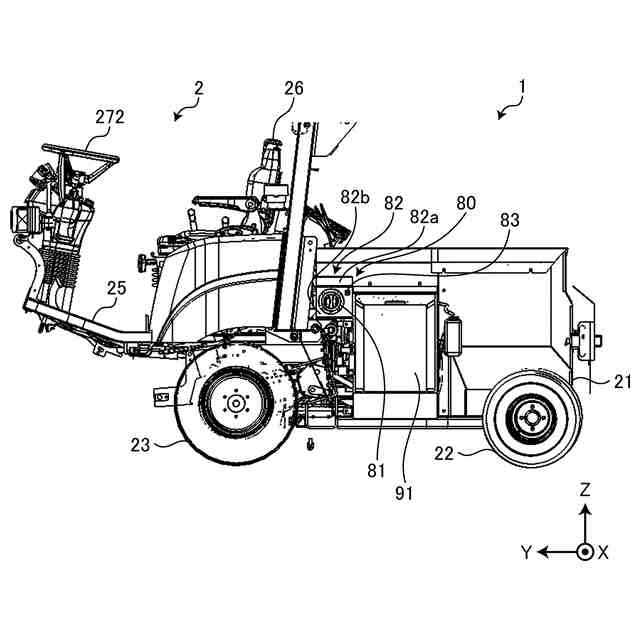

図６は、充電インレット構成を示す側面図である。

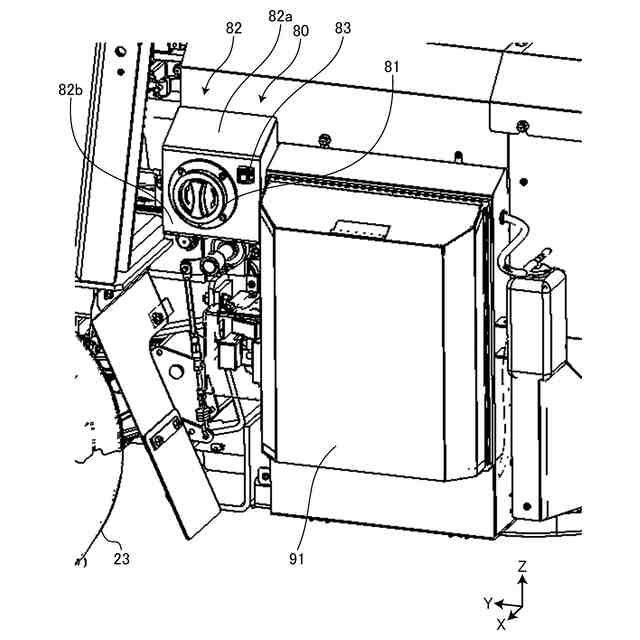

図７は、充電インレット構成を示す拡大斜視図である。

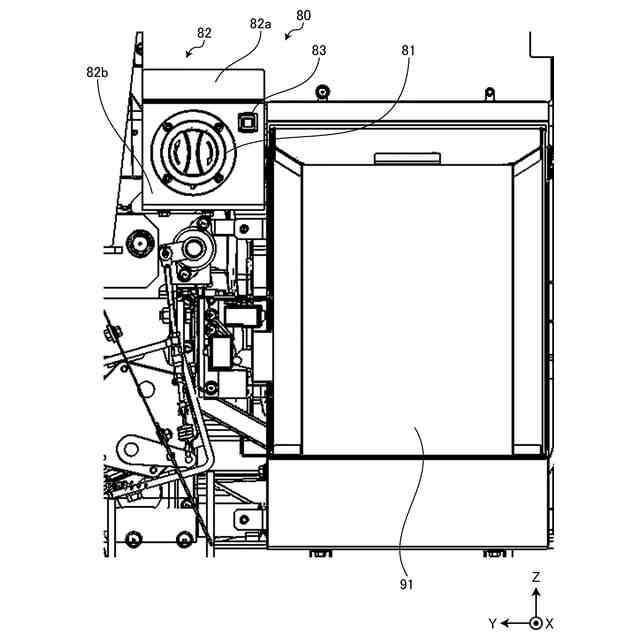

図８は、充電インレット構成を示す拡大背面図である。

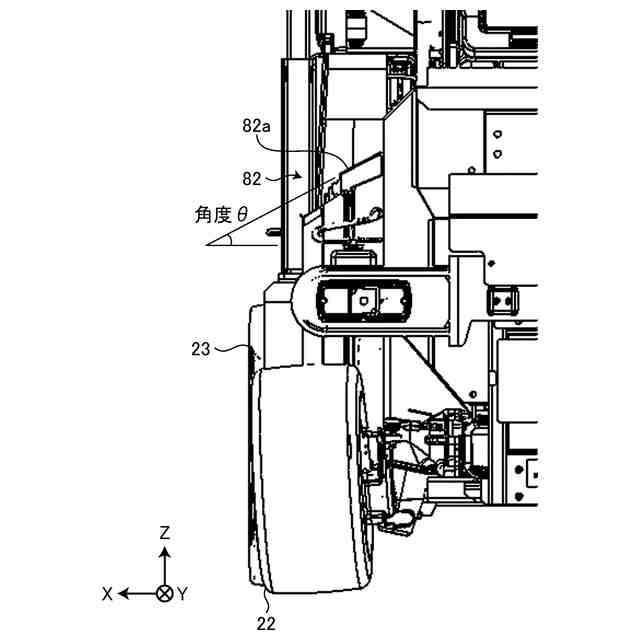

図９は、充電インレット構成を示す拡大側面図である。
図１０は、充電インレット構成を示す拡大斜視図である。
図１１は、専用プラグが差し込まれた充電インレットを示す斜視図である。
図１２は、専用プラグが差し込まれた充電インレットを示す拡大斜視図である。
図１３は、アウトレットを示す側面図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して本願の開示する電動芝刈機の実施形態を詳細に説明する。なお、以下に示す実施形態によりこの発明が限定されるものではない。
（【００１１】以降は省略されています）
