公開番号2025167258
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071703
出願日2024-04-25
発明の名称乗用型苗植機
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01C 11/02 20060101AFI20251030BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】圃場を走行しながら苗を植え付ける乗用型苗植機において、走行車体に3つの積載台を設けた予備苗載部を装備し、該3つの積載台が機体前後方向に同一平面状に連なる展開状態と折り畳んだ積層状態に切り換えるものがある。然しながら、作業性や構成の簡略化に改善の余地がある。そこで、安価で作業性が良い予備苗載部を装備した乗用型苗植機を提供する。
【解決手段】走行車体の後部に苗植付部を装着し、走行車体の前部に苗箱を載置する複数の積載台51U,51Dを積層状態と展開状態に切り換え自在に装備した予備苗載部50Rを設けた乗用型苗植機において、少なくとも1つの積載台51Uを走行車体上に固定して設け、他の積載台51Uをリンク54F,54Rにて移動自在に設ける。
【選択図】図3

特許請求の範囲【請求項１】
走行車体（２）の後部に苗植付部（３０）を装着し、走行車体（２）の前部に苗箱（Ｎ）を載置する複数の積載台（５１Ｕ，５１Ｄ）を積層状態と展開状態に切り換え自在に装備した予備苗載部（５０）を設けた乗用型苗植機において、少なくとも１つの積載台（５１Ｕ）を走行車体（２）上に固定して設け、他の積載台（５１Ｕ）をリンク（５４Ｆ，５４Ｒ）にて移動自在に設けたことを特徴とする乗用型苗植機。
続きを表示（約 220 文字）【請求項２】
複数の積載台（５１Ｕ，５１Ｄ）の側方に空箱載台（５６）を設け、複数の積載台（５１Ｕ，５１Ｄ）を展開状態に切り換えた時に後方に位置する積載台（５１Ｄ）の後壁５１ｃを後方へ移動することにより積載台（５１Ｄ）の空箱載台（５６）側に苗箱（Ｎ）が通過する空間部Ｓ１が形成される構成とし、該空間部Ｓ１に積載台（５１Ｄ）から空箱載台（５６）へ苗箱（Ｎ）を案内するガイドレール（５９）を設けたことを特徴とする請求項１に記載の乗用型苗植機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、予備苗載部を装備した乗用型苗植機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、圃場を走行しながら苗を植え付ける乗用型苗植機において、走行車体に３つの積載台を設けた予備苗載部を装備し、該３つの積載台が機体前後方向に同一平面状に連なる展開状態と折り畳んだ積層状態に切り換えるものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１３５５０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
然しながら、作業性や構成の簡略化に改善の余地がある。
【０００５】
本発明は、上記に鑑みてなされたものであって、安価で作業性が良い予備苗載部を装備した乗用型苗植機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１記載の発明は、走行車体２の後部に苗植付部３０を装着し、走行車体２の前部に苗箱Ｎを載置する複数の積載台５１Ｕ，５１Ｄを積層状態と展開状態に切り換え自在に装備した予備苗載部５０を設けた乗用型苗植機において、少なくとも１つの積載台５１Ｕを走行車体２上に固定して設け、他の積載台５１Ｕをリンク５４Ｆ，５４Ｒにて移動自在に設けた乗用型苗植機である。
【０００７】
請求項１記載の発明によれば、少なくとも１つの積載台５１Ｕを走行車体２上に固定して設け、他の積載台５１Ｕをリンク５４Ｆ，５４Ｒにて移動自在に設けたので、構成が簡略で安価であり作業性も良い。
【０００８】
請求項２記載の発明は、複数の積載台５１Ｕ，５１Ｄの側方に空箱載台５６を設け、複数の積載台５１Ｕ，５１Ｄを展開状態に切り換えた時に後方に位置する積載台５１Ｄの後壁５１ｃを後方へ移動することにより積載台５１Ｄの空箱載台５６側に苗箱Ｎが通過する空間部Ｓ１が形成される構成とし、該空間部Ｓ１に積載台５１Ｄから空箱載台５６へ苗箱Ｎを案内するガイドレール５９を設けた請求項１に記載の乗用型苗植機である。
【０００９】
請求項２記載の発明によれば、積載台５１Ｄの空の苗箱Ｎを空間部Ｓ１から空箱載台５６へ容易に移動させることができて作業性が良い。
【図面の簡単な説明】
【００１０】
本発明の実施形態にかかる乗用型田植機の側面図である。
同乗用型田植機の苗載置台上部の斜視図である。

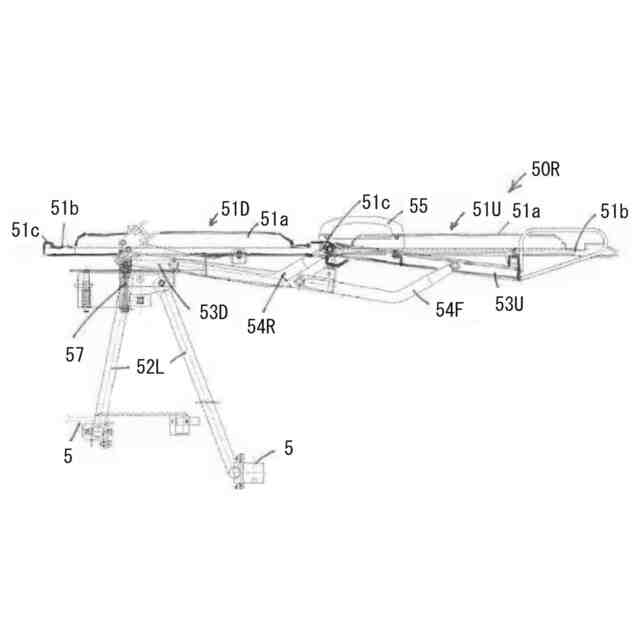

同乗用型田植機の右予備苗載部の側面図である。

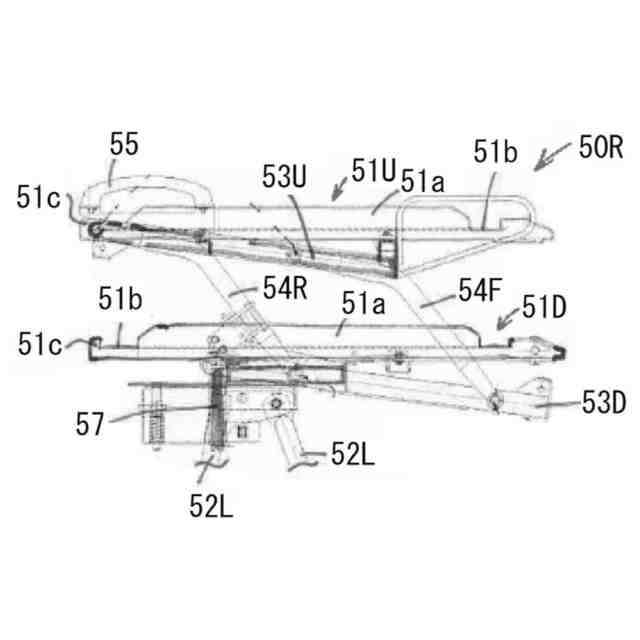

同乗用型田植機の右予備苗載部の側面図である。

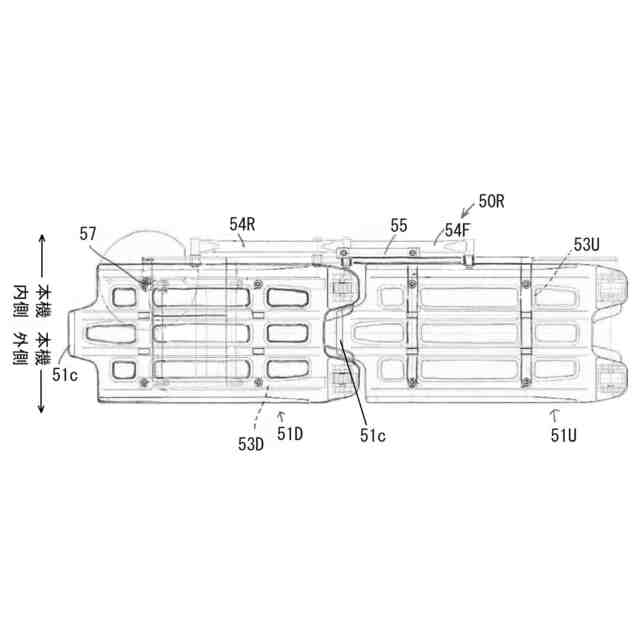

同乗用型田植機の右予備苗載部の平面図である。

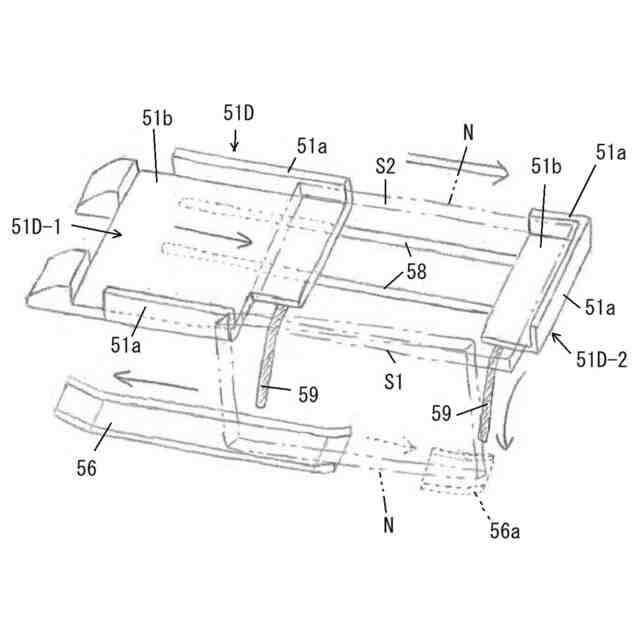

同乗用型田植機の下積載台と空箱載台の作用説明用の斜視図である。

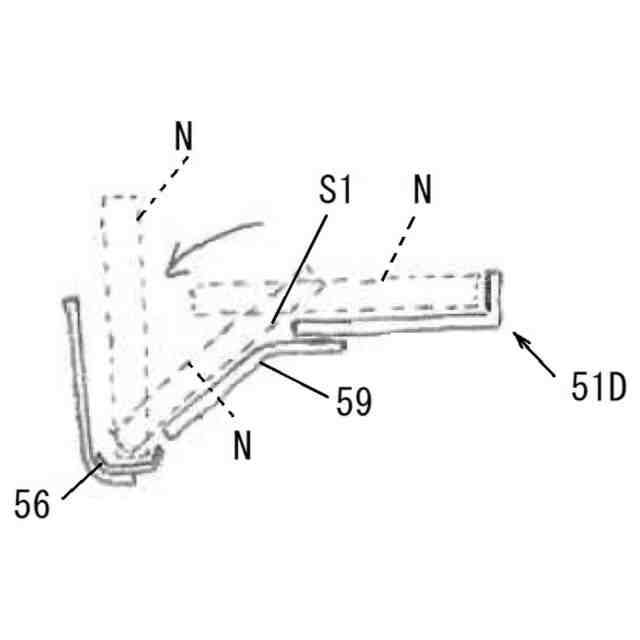

同乗用型田植機の下積載台と空箱載台の作用説明用の正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
