公開番号2025171795
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077472
出願日2024-05-10
発明の名称ポンプディスペンサ及び吐出容器
出願人大和製罐株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B65D 47/34 20060101AFI20251113BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】液状体に固体粒子を添加できるポンプディスペンサ及び吐出容器を提供すること。
【解決手段】ポンプディスペンサ3は、液シリンダ54と、液シリンダ54内を往復動する液ピストン104と、液ピストン104により供給された液状体400を吐出するノズル24と、ノズル24の流路24a又はノズル24の先端において固体粒子500を液状体400に供給する供給装置25と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
液シリンダと、
前記液シリンダ内を往復動する液ピストンと、
前記液ピストンにより供給された液状体を吐出するノズルと、
前記ノズルの流路又は前記ノズルの先端よりも外側において固体粒子を前記液状体に供給する供給装置と、
を備えるポンプディスペンサ。
続きを表示（約 340 文字）【請求項２】
空気シリンダと、
前記空気シリンダ内を往復動する空気ピストンと、
前記液ピストンで供給した前記液状体及び前記空気ピストンで供給した空気を混合する混合室と、
前記混合室で前記空気と混合した前記液状体が通過するメッシュと、
を備え、
前記供給装置は、前記メッシュよりも二次側で前記固体粒子を前記液状体に供給する、請求項１に記載のポンプディスペンサ。
【請求項３】
請求項１又は請求項２に記載のポンプディスペンサと、
前記ポンプディスペンサが固定される容器本体と、
を備える吐出容器。
【請求項４】
前記容器本体内に収容された前記液状体を備える、請求項３に記載の吐出容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプディスペンサ及び吐出容器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従前から、使用者の操作によって流体を吐出するポンプディスペンサ等の吐出容器が知られている。また、例えば、特許文献１及び特許文献２には、２種の流体を混合して吐出する吐出容器が開示されている。また、液状体に気体を混合して泡状の液状体を吐出する吐出容器も知られている。
【０００３】
また、洗顔料等において、スクラブと呼ばれる固体粒子が添加された洗顔料が流通している。スクラブが添加されることにより毛穴の奥の皮脂や古い角質を取り除くことができ、洗浄力が高められる。
【先行技術文献】
【特許文献】
【０００４】
特表２００１－５１９２３５号公報
特許第４０３７９０９号号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
吐出容器に充填されている洗顔料にスクラブを添加するとスクラブが洗顔料に沈殿してしまう。また、液状体を泡状として吐出するポンプディスペンサは、液状体がきめ細かい泡状とするためのメッシュを通過する際に、スクラブがメッシュに目詰まりする問題があった。このため、泡状として液状体を吐出するポンプディスペンサにおいては、吐出時にスクラブ等の固体粒子を泡状の液状体に添加して吐出することができなかった。
【０００６】
そこで、本発明は、液状体に固体粒子を添加できるポンプディスペンサ及び吐出容器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様によれば、ポンプディスペンサは、液シリンダと、前記液シリンダ内を往復動する液ピストンと、前記液ピストンにより供給された液状体を吐出するノズルと、前記ノズルの流路又は前記ノズルの先端よりも外側において固体粒子を前記液状体に供給する供給装置と、を備える。
【発明の効果】
【０００８】
本発明は、液状体に固体粒子を添加できるポンプディスペンサ及び吐出容器を提供することができる。
【図面の簡単な説明】
【０００９】

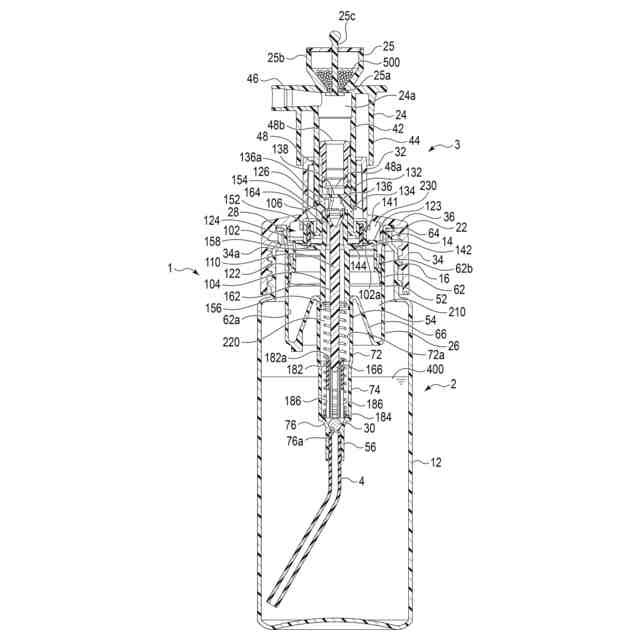

本発明の一実施形態に係る吐出容器の構成を示す断面図。

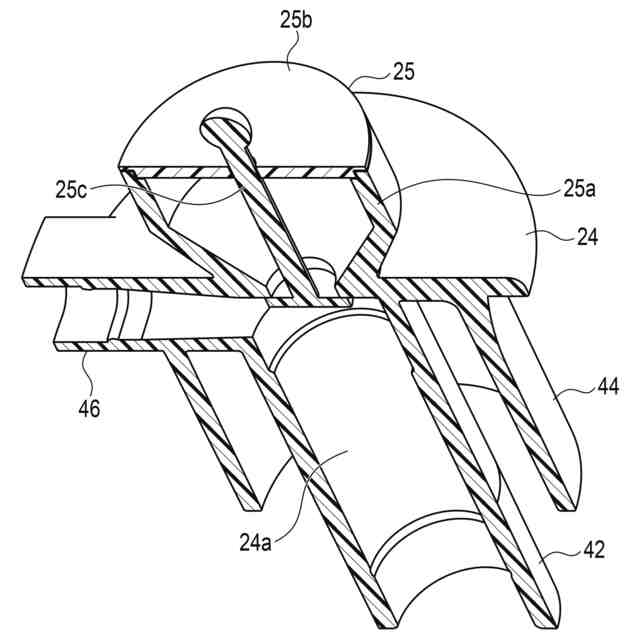

同吐出容器のノズル及び供給装置の構成を示す斜視図。

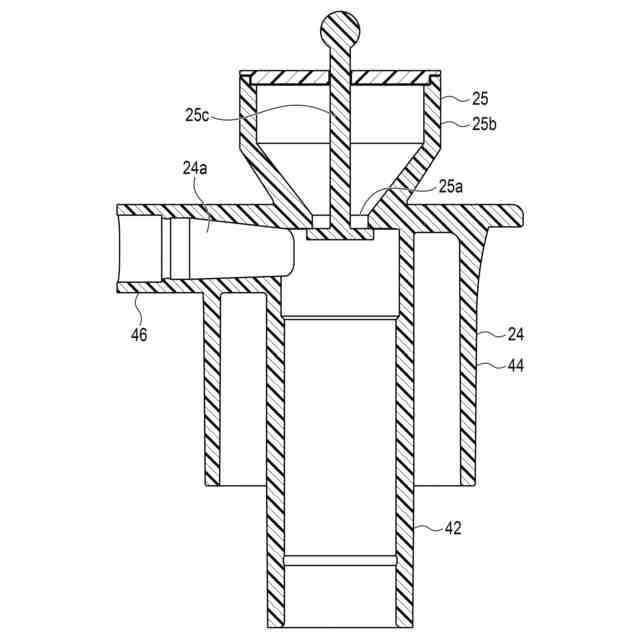

同ノズル及び供給装置の構成を示す断面図。

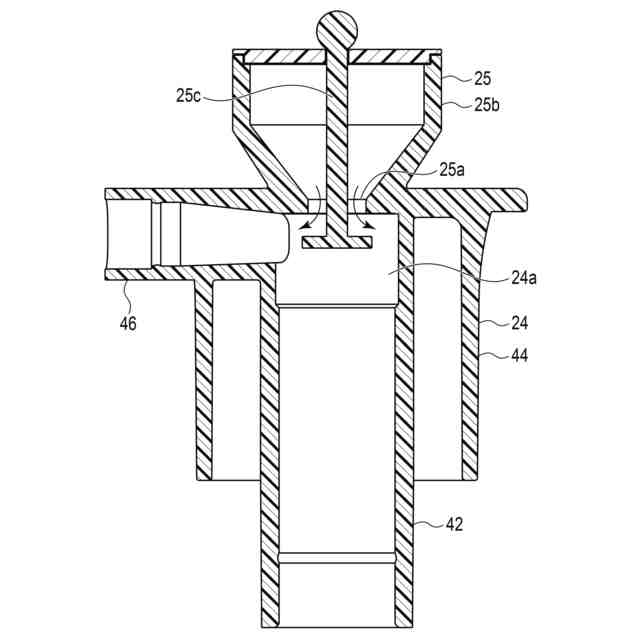

同ノズル及び供給装置の構成を示す断面図。
本発明の他の実施形態に係る吐出容器のノズル及び供給装置の構成を示す斜視図。

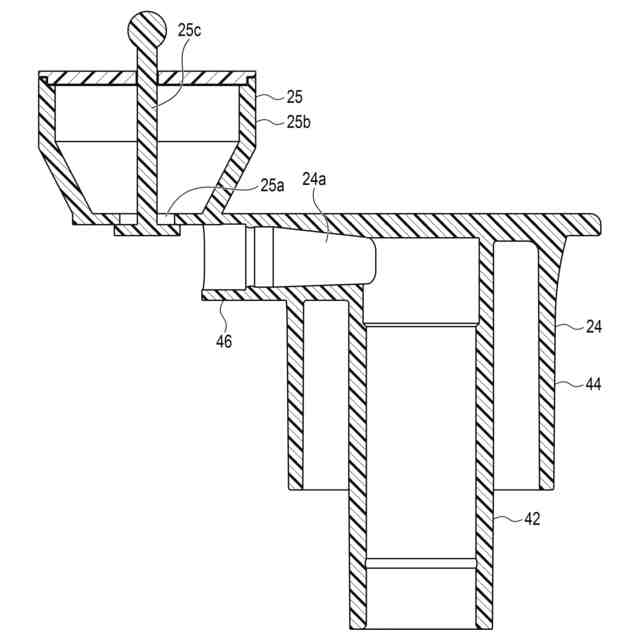

同ノズル及び供給装置の構成を示す断面図。

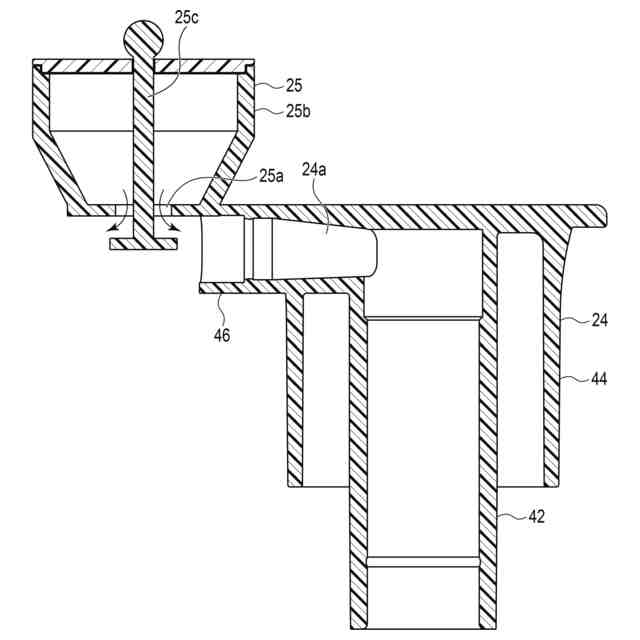

同ノズル及び供給装置の構成を示す断面図。
【発明を実施するための形態】
【００１０】
一実施形態に係る吐出容器１について、図１乃至図４を用いて説明する。
図１は一実施形態に係る吐出容器１の構成を示す断面図である。本実施形態において、上下方向は、図１に示すように、吐出容器１の容器２側を下方、ポンプ体３のノズル２４側を上方とする。図２は、吐出容器１のノズル２４及び供給装置２５の構成を示す斜視図、図３は、ノズル２４及び供給装置２５の構成を示す断面図、図４は、ノズル２４及び供給装置２５の構成を示す断面図である。また、図５は、他の実施形態に係る吐出容器１のノズル２４及び供給装置２５の構成を示す斜視図、図６は、ノズル２４及び供給装置２５の構成を示す断面図、図７は、ノズル２４及び供給装置２５の構成を示す断面図である。
（【００１１】以降は省略されています）
