公開番号2025153869
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056550
出願日2024-03-29
発明の名称ポンプディスペンサ、吐出容器、及び、内容物入り吐出容器物品
出願人大和製罐株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B65D 47/34 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】液体状の内容物の吐出時の動作の不具合の発生を抑える、内容物を吐出させるポンプディスペンサを提供すること。
【解決手段】ポンプディスペンサは、内容物が貯められる容器本体と密封嵌合されるベースキャップと、前記ベースキャップに支持されるシリンダと、前記シリンダ内を一方向に往復動し、前記シリンダとともに空気室を形成するピストンと、前記ピストンの上側に設けられ、前記内容物が流通する吐出流路及び前記内容物を吐出する吐出口が形成された吐出ヘッドと、前記ベースキャップに対する前記吐出ヘッドの押下時に、前記ピストンと当接し前記ピストンを下方に移動させるための押下部と、下側に向かうにつれて内側に向かって傾斜し、前記吐出ヘッドの押下時に前記押下部が当接する被押下部と、を備え、前記吐出ヘッドの押下時に、前記押下部は前記被押下部に当接し、前記空気室と前記シリンダの外部との連通を遮断する。
【選択図】図3B
特許請求の範囲【請求項１】
内容物が貯められる容器本体と密封嵌合されるベースキャップと、
前記ベースキャップに支持されるシリンダと、
前記シリンダ内を一方向に往復動し、前記シリンダとともに空気室を形成するピストンと、
前記ピストンの上側に設けられ、前記内容物が流通する吐出流路及び前記内容物を吐出する吐出口が形成された吐出ヘッドと、
前記ベースキャップに対する前記吐出ヘッドの押下時に、前記ピストンと当接し前記ピストンを下方に移動させるための押下部と、
下側に向かうにつれて内側に向かって傾斜し、前記吐出ヘッドの押下時に前記押下部が当接する被押下部と、
を備え、
前記吐出ヘッドの押下時に、前記押下部は前記被押下部に当接し、前記空気室と前記シリンダの外部との連通を遮断する、
ポンプディスペンサ。
続きを表示（約 470 文字）【請求項２】
前記押下部は、前記被押下部と当接する外側押下部を備え、
前記外側押下部は、前記被押下部と接触する方向に向かい板厚が薄くなるように形成されている、
請求項１に記載のポンプディスペンサ。
【請求項３】
前記外側押下部は、前記被押下部との当接面が傾斜方向に沿うように形成されている、
請求項２に記載のポンプディスペンサ。
【請求項４】
前記押下部を備え、前記ベースキャップに設けられ、前記吐出ヘッドの下端を係合し固定する係合部材を備える
請求項１に記載のポンプディスペンサ。
【請求項５】
請求項１乃至請求項４のいずれか１項に記載のポンプディスペンサと、
前記ポンプディスペンサが取り付けられる有底の容器本体と、
を有する、吐出容器。
【請求項６】
請求項５に記載の吐出容器と、
前記容器本体に貯められ、前記ポンプディスペンサから外部に吐出される前記内容物と
を有する、内容物入り吐出容器物品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば液体状の内容物を吐出させるポンプディスペンサ、そのポンプディスペンサを有する吐出容器、及び、その吐出容器の容器本体に貯められた内容物を有する内容物入り吐出容器物品に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば特許文献１には、吐出ヘッドの上下動により容器内の液体をそのままあるいは泡状態として吐出口から吐出するポンプディスペンサが開示されている。これは、吐出ヘッドへ外気を取り込むための吸気孔が設けられたポンプディスペンサにおける使用性を改善する技術で、空気用ピストンの中間連結部の外周側下面と、液用ピストンの外周面に形成された環状突部上面との間に、軟質合成樹脂製の弾性弁体を設ける技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６２２６７６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のポンプディスペンサは、ポンプディスペンサの空気室からの吸気／排気を行う手段として、エラストマー製の弁体により吸気通路／廃棄通路の開閉を行っている。しかしながら、エラストマー製の弁体は柔らかな素材を薄く成形して用いているため、部品成形から組立間の輸送及び吐出動作の繰り返し等でも弁体の変形が起こりやすく、変形が癖付いてしまうと弁体がうまく動作しないという不具合が発生する可能性がある。従って、変形しやすい弁体を用いずに空気室の吸気／排気を行うポンプディスペンサが求められている。
【０００５】
本発明は、例えば液体状の内容物の吐出時の動作の不具合の発生を抑える、内容物を吐出させるポンプディスペンサ、そのポンプディスペンサを有する吐出容器、及び、その吐出容器の容器本体に貯められた内容物を有する内容物入り吐出容器物品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るポンプディスペンサは、内容物が貯められる容器本体と密封嵌合されるベースキャップと、前記ベースキャップに支持されるシリンダと、前記シリンダ内を一方向に往復動し、前記シリンダとともに空気室を形成するピストンと、前記ピストンの上側に設けられ、前記内容物が流通する吐出流路及び前記内容物を吐出する吐出口が形成された吐出ヘッドと、前記ベースキャップに対する前記吐出ヘッドの押下時に、前記ピストンと当接し前記ピストンを下方に移動させるための押下部と、下側に向かうにつれて内側に向かって傾斜し、前記吐出ヘッドの押下時に前記押下部が当接する被押下部と、を備え、前記吐出ヘッドの押下時に、前記押下部は前記被押下部に当接し、前記空気室と前記シリンダの外部との連通を遮断する。
【発明の効果】
【０００７】
本発明によれば、例えば液体状の内容物の吐出時の動作の不具合の発生を抑える、内容物を吐出させるポンプディスペンサ、そのポンプディスペンサを有する吐出容器、及び、その吐出容器の容器本体に貯められた内容物を有する内容物入り吐出容器物品を提供することができる。
【図面の簡単な説明】
【０００８】

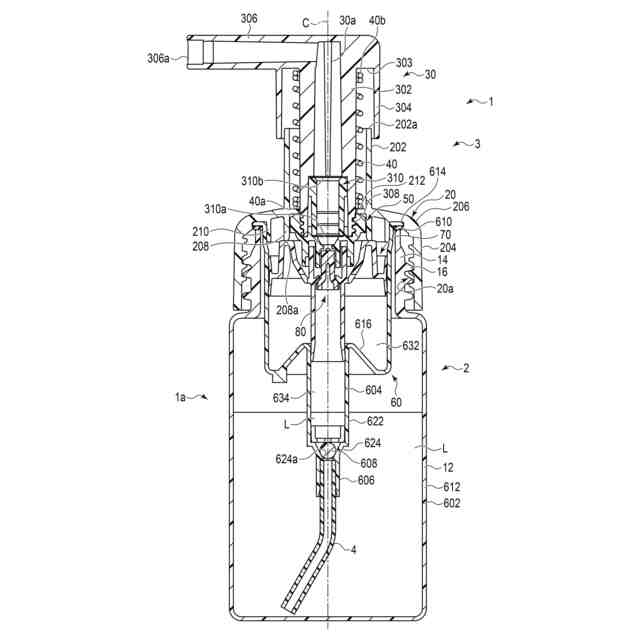

図１は一実施形態に係る吐出容器の構成を示す断面図である。

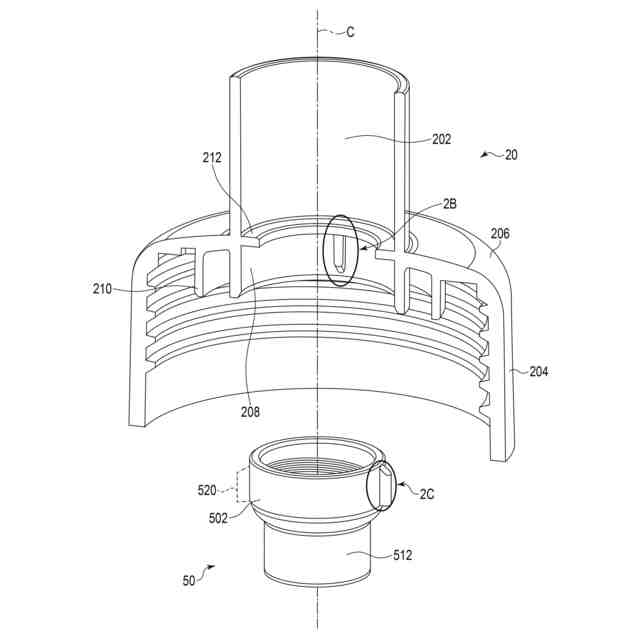

図２Ａは、図１に示す支持部の中心軸を含む面の断面図、及び、係合部材を斜視図として示す図である。

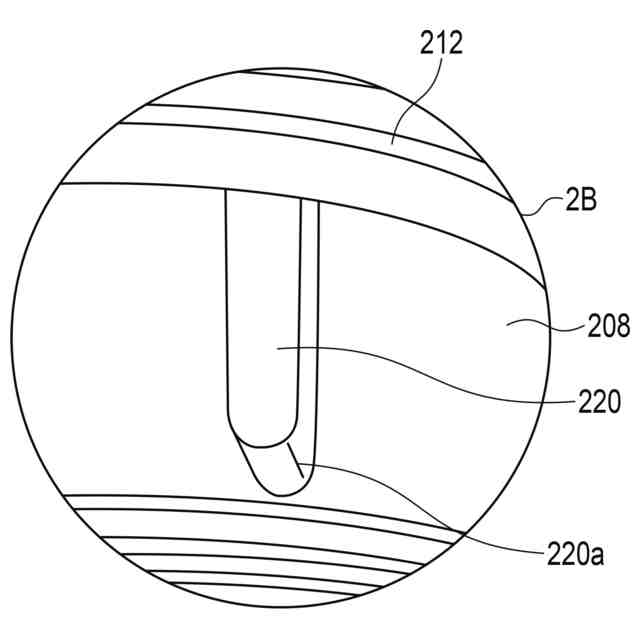

図２Ｂは、図２Ａ中の符号２Ｂで示す位置の拡大図である。

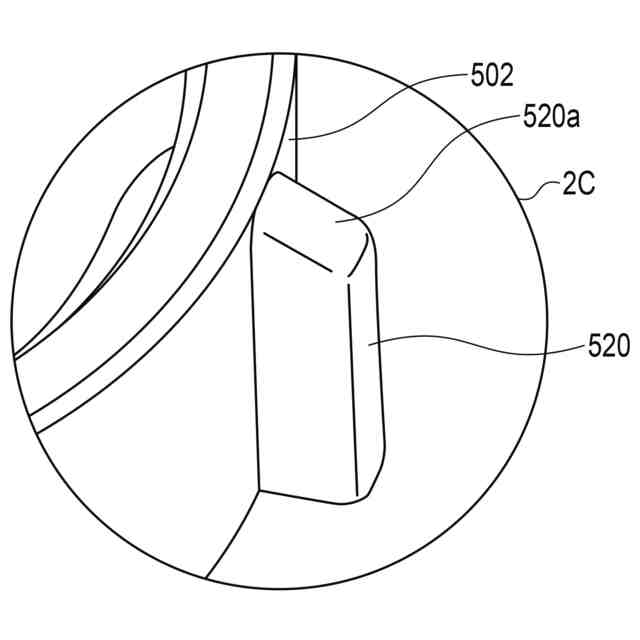

図２Ｃは、図２Ａ中の符号２Ｃで示す位置の拡大図である。

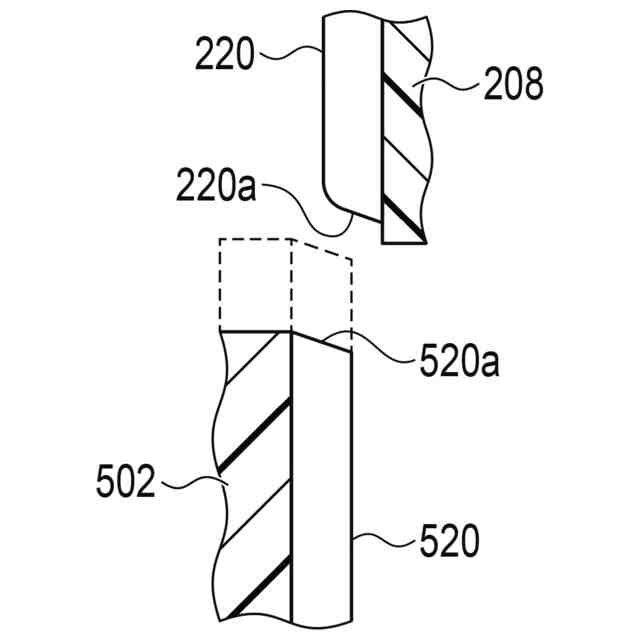

図２Ｄは、上側に支持部の突起を配置し、その直下に係合部材の突起を配置した状態を示す概略図である。

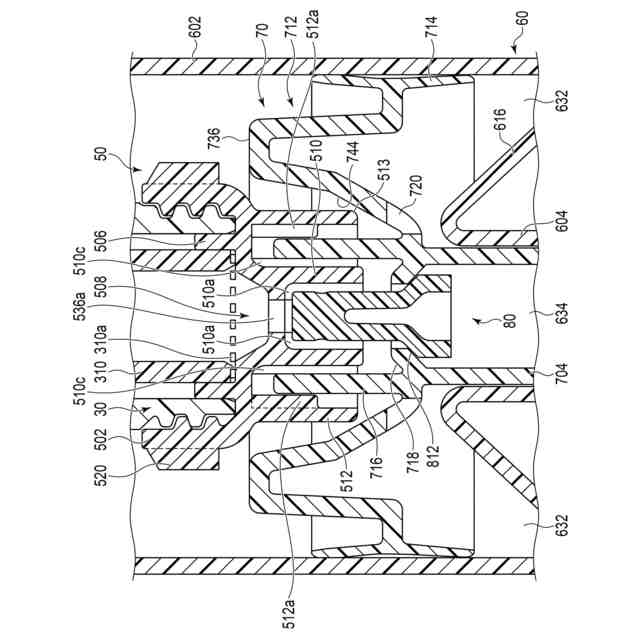

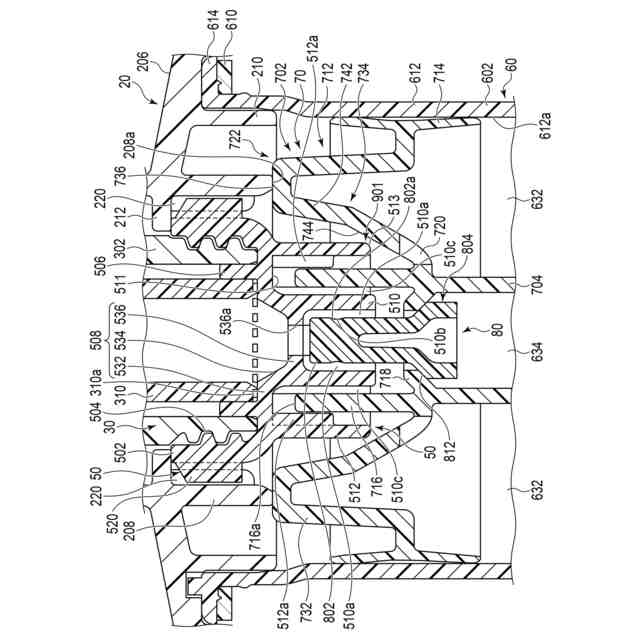

図３Ａは、ポンプ体の一連の動作を示す概略的な断面図である。

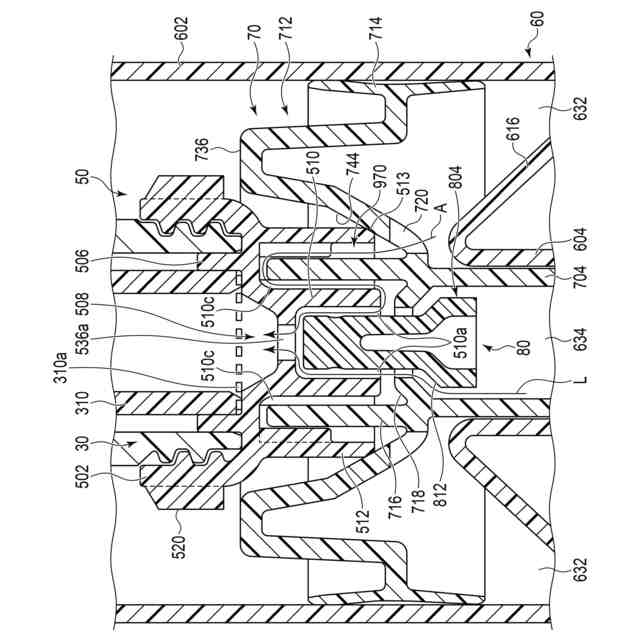

図３Ｂは、図３Ａに続くポンプ体の一連の動作を示す概略的な断面図である。
図３Ｃは、図３Ｂに続くポンプ体の一連の動作を示す概略的な断面図である。
図３Ｄは、図３Ｃに続くポンプ体の一連の動作を示す概略的な断面図である。
図４は、図３Ａから図３Ｄの一連の動作の後、係合部材、ピストン、及び、棒状弁により形成される空間内に内容物が溜められた状態を示す概略図である。
図５は、図４に示す係合部材の内筒の外壁から突起部を除去した状態を示す概略図である。
【発明を実施するための形態】
【０００９】
実施形態に係る吐出容器１について、図１から図５を用いて説明する。
【００１０】
図１は実施形態に係る吐出容器１の構成を示す断面図である。本実施形態において、上下方向は、図１に示すように、吐出容器１の容器本体２側を下方、ポンプ体３のノズル３０側を上方とする。また、図１中に吐出容器１の中心軸Ｃを取る。
