公開番号2025153870
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056560
出願日2024-03-29
発明の名称ポンプディスペンサ、吐出容器、及び、内容物入り吐出容器物品
出願人大和製罐株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B65D 47/34 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】使用時の使い易さと分別の容易化の両立を図ることができる、ポンプディスペンサを提供すること。
【解決手段】ポンプディスペンサは、シリンダと、前記シリンダ内を一方向に往復動するピストンと、前記ピストンの上部に設けられ、内容物が流通する吐出流路及び前記内容物を吐出する吐出口を有する吐出ヘッドと、容器本体と密封嵌合されるベースキャップと、前記ベースキャップの上方に設けられ、前記吐出ヘッドを上方に付勢する付勢部材と、前記ベースキャップに設けられ、前記吐出ヘッドの下端をネジ螺合し固定する係合部材と、前記吐出ヘッドが押下された時に、前記ピストンと当接し、前記ピストンを下方に移動させるための押下部と、を備え、前記吐出ヘッドは、前記ベースキャップに対して周方向に回転させて前記ネジ螺合を解除する前に、前記ベースキャップに対して周方向に設定の範囲だけ回転可能に構成されている。
【選択図】図1

特許請求の範囲【請求項１】
シリンダと、
前記シリンダ内を一方向に往復動するピストンと、
前記ピストンの上部に設けられ、内容物が流通する吐出流路及び前記内容物を吐出する吐出口を有する吐出ヘッドと、
容器本体と密封嵌合されるベースキャップと、
前記ベースキャップの上方に設けられ、前記吐出ヘッドを上方に付勢する付勢部材と、
前記ベースキャップに設けられ、前記吐出ヘッドの下端をネジ螺合し固定する係合部材と、
前記吐出ヘッドが押下された時に、前記ピストンと当接し、前記ピストンを下方に移動させるための押下部と、
を備え、
前記吐出ヘッドは、前記ベースキャップに対して周方向に回転させて前記ネジ螺合を解除する前に、前記ベースキャップに対して周方向に設定の範囲だけ回転可能に構成されている、
ポンプディスペンサ。
続きを表示（約 990 文字）【請求項２】
前記吐出ヘッドは、前記ベースキャップに対して、周方向に４５°以上、３６０°未満まで回転させることが可能である、
請求項１に記載のポンプディスペンサ。
【請求項３】
前記吐出ヘッドは、前記ベースキャップに対して、周方向に回転することができる最大の範囲が、９０°以上３６０°未満である、
請求項２に記載のポンプディスペンサ。
【請求項４】
前記ベースキャップの内周面には、第１の突起部が設けられ、
前記係合部材の外周面には、第２の突起部が設けられ、
前記吐出ヘッドの回転操作時に、前記第１の突起部と前記第２の突起部とが干渉することで、周方向への回転を規制し、
前記吐出ヘッドは、一方への回転操作により前記係合部材から離脱可能に構成されている、
請求項１に記載のポンプディスペンサ。
【請求項５】
前記吐出ヘッドは、前記一方への回転操作により前記係合部材から離脱した後、前記一方とは反対方向の回転操作により、前記吐出ヘッドの下端を前記係合部材に再度ネジ螺合し固定可能に構成されている、
請求項４に記載のポンプディスペンサ。
【請求項６】
前記ベースキャップに対する前記吐出ヘッドの回転操作時に、前記ベースキャップの前記第１の突起部と、前記係合部材の前記第２の突起部とは、
前記吐出ヘッドが上死点にあるときは干渉し、
前記吐出ヘッドが下死点にあるときは干渉しない
ように構成されている、
請求項４に記載のポンプディスペンサ。
【請求項７】
前記ベースキャップの前記第１の突起部の下端と、前記係合部材の前記第２の突起部の上端との少なくとも一方は、テーパ形状をしている、
請求項６に記載のポンプディスペンサ。
【請求項８】
請求項１乃至請求項７のいずれか１項に記載のポンプディスペンサと、
前記ポンプディスペンサが取り付けられる有底の容器本体と、
を有する、吐出容器。
【請求項９】
請求項８に記載の吐出容器と、
前記容器本体に貯められ、前記ポンプディスペンサから外部に吐出される前記内容物と
を有する、内容物入り吐出容器物品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば液体状の内容物を吐出させるポンプディスペンサ、そのポンプディスペンサを有する吐出容器、及び、その吐出容器の容器本体に貯められた内容物を有する内容物入り吐出容器物品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば特許文献１には、シリンダ部と、該シリンダ部内を摺動するピストン部と、該ピストン部上部に取り付けられたノズルヘッドと、該シリンダ部を容器本体に取り付けるためのキャップ部と、該ピストン部とシリンダ部との間に装着される円筒パッキンと、該ノズルヘッドを上方に弾発させるために円筒パッキンとノズルヘッドとの間に介在するスプリングとを備えるポンプディスペンサが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２０８８３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の吐出容器は、吐出容器の各部品が使用中や輸送時に分解することがないように部品同士が十分に嵌合され、消費者が容易に部品を取り外すことは出来なかった。しかし近年、環境配慮意識の高まりから、金属製の付勢部材と他の合成樹脂部品とを分別して破棄することが望まれている。
【０００５】
特許文献１の吐出容器によれば、ノズルヘッドを上方付勢するスプリングを取り外すためにはノズルヘッドを回して簡単に分離できることが望まれるが、自由に回転するノズルヘッドを有してはいるものの、ノズルヘッドを回転させながら取り外し分解することは構造的に難しい。
【０００６】
本発明は、使用時の使い易さと分別の容易化の両立を図ることができる、例えば液体状の内容物を吐出させるポンプディスペンサ、そのポンプディスペンサを有する吐出容器、及び、その吐出容器の容器本体に貯められた内容物を有する内容物入り吐出容器物品を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様に係るポンプディスペンサは、シリンダと、前記シリンダ内を一方向に往復動するピストンと、前記ピストンの上部に設けられ、内容物が流通する吐出流路及び前記内容物を吐出する吐出口を有する吐出ヘッドと、容器本体と密封嵌合されるベースキャップと、前記ベースキャップの上方に設けられ、前記吐出ヘッドを上方に付勢する付勢部材と、前記ベースキャップに設けられ、前記吐出ヘッドの下端をネジ螺合し固定する係合部材と、前記吐出ヘッドが押下された時に、前記ピストンと当接し、前記ピストンを下方に移動させるための押下部と、を備え、前記吐出ヘッドは、前記ベースキャップに対して周方向に回転させて前記ネジ螺合を解除する前に、前記ベースキャップに対して周方向に設定の範囲だけ回転可能に構成されている。
【発明の効果】
【０００８】
本発明によれば、使用時の使い易さと分別の容易化の両立を図ることができる、液体状の内容物を吐出させるポンプディスペンサ、そのポンプディスペンサを有する吐出容器、及び、その吐出容器の容器本体に貯められた内容物を有する内容物入り吐出容器物品を提供することができる。
【図面の簡単な説明】
【０００９】

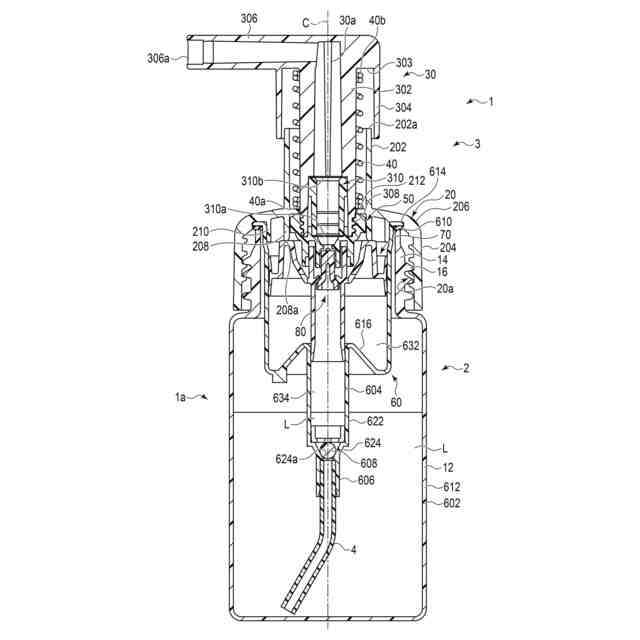

図１は一実施形態に係る吐出容器の構成を示す断面図である。

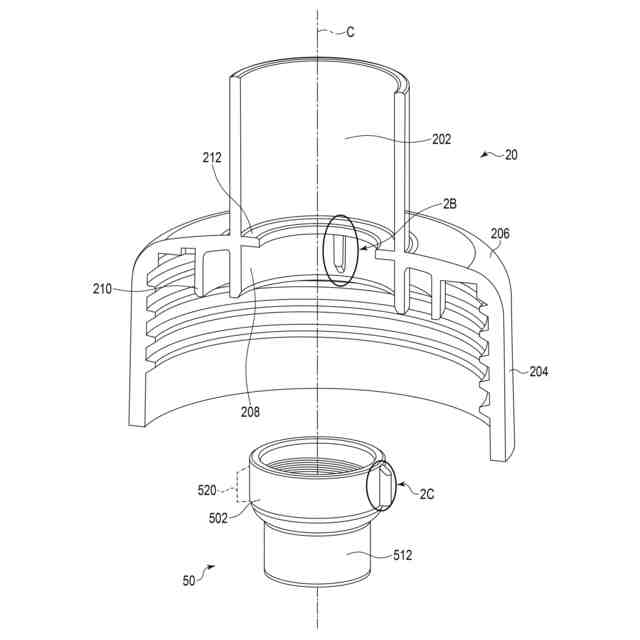

図２Ａは、図１に示す支持部の中心軸を含む面の断面図、及び、係合部材を斜視図として示す図である。

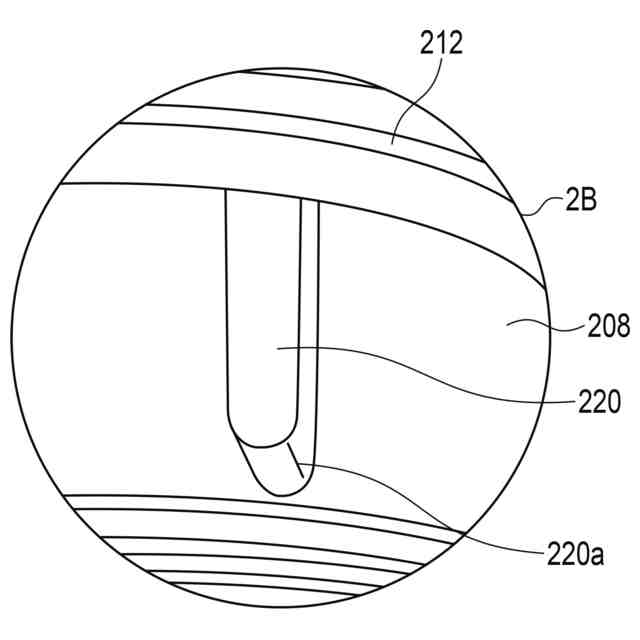

図２Ｂは、図２Ａ中の符号２Ｂで示す位置の拡大図である。

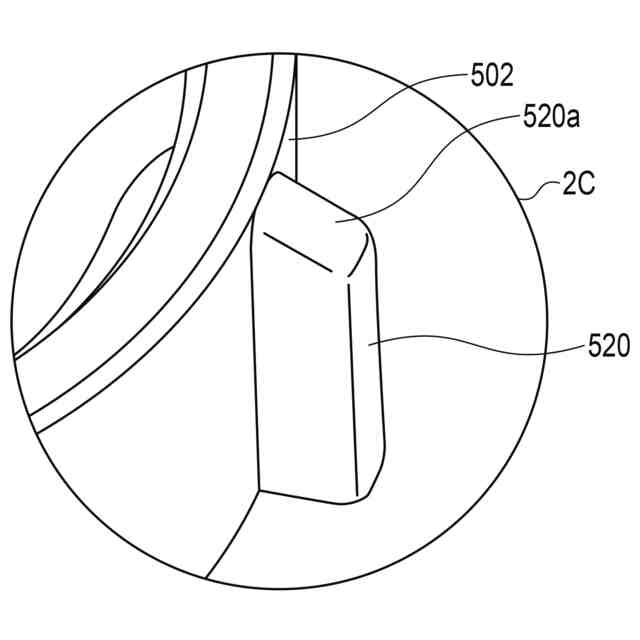

図２Ｃは、図２Ａ中の符号２Ｃで示す位置の拡大図である。

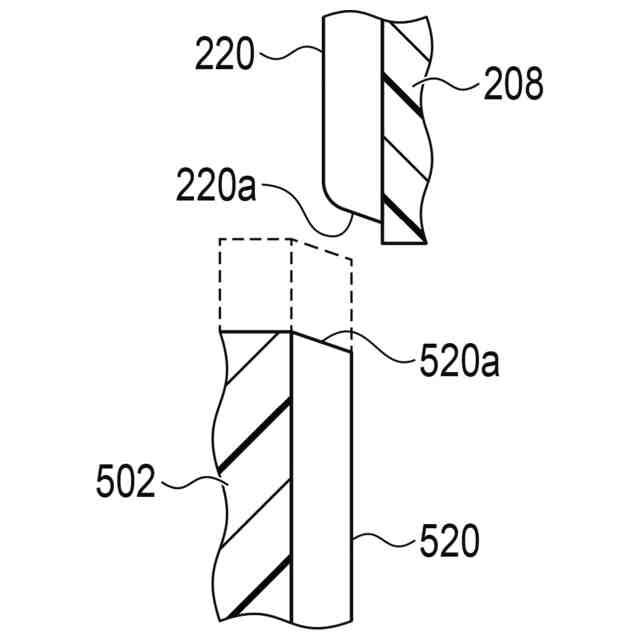

図２Ｄは、上側に支持部の突起を配置し、その直下に係合部材の突起を配置した状態を示す概略図である。

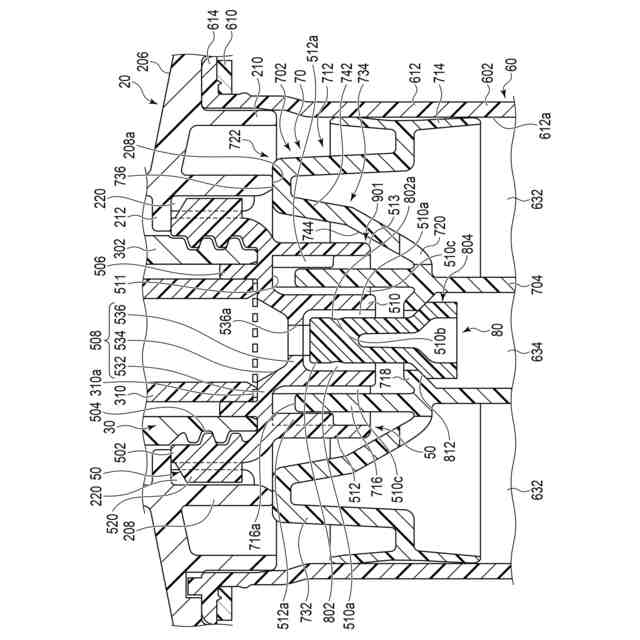

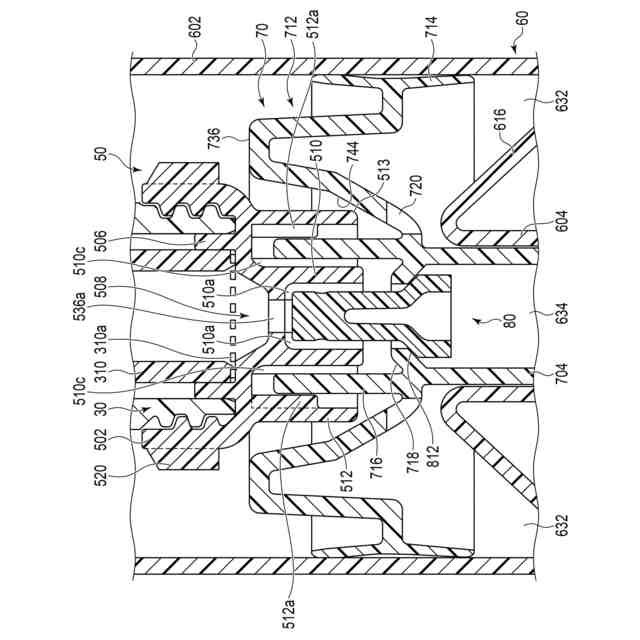

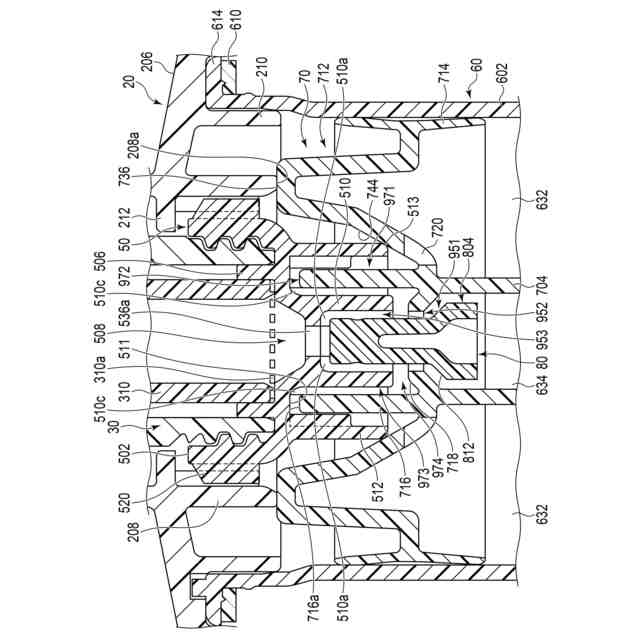

図３Ａは、ポンプ体の一連の動作を示す概略的な断面図である。
図３Ｂは、図３Ａに続くポンプ体の一連の動作を示す概略的な断面図である。
図３Ｃは、図３Ｂに続くポンプ体の一連の動作を示す概略的な断面図である。
図３Ｄは、図３Ｃに続くポンプ体の一連の動作を示す概略的な断面図である。

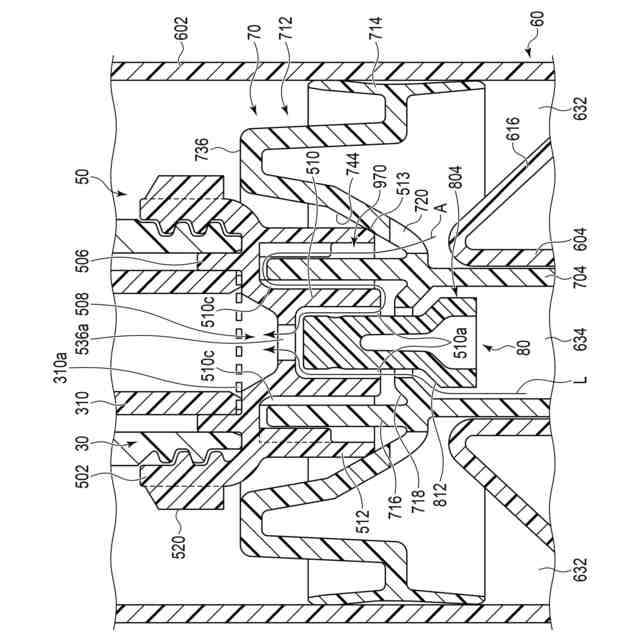

図４は、図３Ａから図３Ｄの一連の動作の後、係合部材、ピストン、及び、棒状弁により形成される空間内に内容物が溜められた状態を示す概略図である。
図５は、図４に示す係合部材の内筒の外壁から突起部を除去した状態を示す概略図である。
【発明を実施するための形態】
【００１０】
実施形態に係る吐出容器１について、図１から図５を用いて説明する。
（【００１１】以降は省略されています）
