公開番号2025152467
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054375
出願日2024-03-28
発明の名称角型紙容器及び内容物入り容器
出願人大和製罐株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B65D 5/24 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】内容器から外部材が外れることを防止できる角型紙容器及び内容物入り容器を提供すること。
【解決手段】実施形態に係る角型紙容器2は、紙材料により形成された内容器11と、内容器11の外側に設けられ、内容器11の一部に挟み込まれて固定される外部材12と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
紙材料により形成された内容器と、
前記内容器の外側に設けられ、前記内容器の一部に挟み込まれて固定される外部材と、
を備える角型紙容器。
続きを表示（約 630 文字）【請求項２】
前記内容器は、前記内容器の側部の一部と対向して設けられ、前記側部及び前記内容器の角部とに一体に設けられる側面折込部を有し、
前記外部材は、前記内容器の前記側部及び前記側面折込部の間に一部が挟み込まれる側壁部を有する、請求項１に記載の角型紙容器。
【請求項３】
前記内容器は、フランジ部を有し、
前記外部材の一部は前記フランジ部に挟み込まれる、請求項１記載の角型紙容器。
【請求項４】
前記外部材の一部は、前記フランジ部の辺部に挟み込まれる、請求項３記載の角型紙容器。
【請求項５】
前記フランジ部は、一体に形成される上側片及び下側片を有し、
前記外部材は、前記内容器の側部と対向する側壁部と、前記側壁部の上端に設けられ、前記上側片及び前記下側片に挟み込まれる固定片と、を有する、請求項３に記載の角型紙容器。
【請求項６】
前記内容器の底部は、前記外部材の底部と離間する、請求項１に記載の角型紙容器。
【請求項７】
前記側壁部は、前記内容器の前記側部及び前記側面折込部の間に挟み込まれるが、固定されていない、請求項２に記載の角型紙容器。
【請求項８】
請求項１乃至請求項７のいずれか一項に記載の角型紙容器と、
前記内容器に収容される内容物と、
を備える請求項１乃至請求項７のいずれか一項に記載の内容物入り容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、角型紙容器及び内容物入り容器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従前から、食品等を収容する包装容器として角型容器が知られている。例えば、角型容器は、水分を含む食品や、水やお湯により調理するレトルト食品等の包装容器に用いられる。昨今、樹脂材料の使用量を減らすべく、紙材料を用いた容器も知られている。
【０００３】
このような角型紙容器は、紙材料で形成されていることから、お湯を用いて調理すると熱くなり、手で持つことが難しい。そこで、外箱に内箱を挿入し、外箱及び内箱の間に隙間を形成することで、食品を断熱収容できるフランジを有さない紙製断熱箱の技術も知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平０７－０８９５２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述した外箱及び内箱を備える容器では、内箱は外箱に固定されていないため、外箱と内箱とが分離しやすい。
【０００６】
そこで本発明は、内容器から外部材が外れることを防止できる角型紙容器及び内容物入り容器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様によれば、角型紙容器は、紙材料により形成された内容器と、前記内容器の外側に設けられ、前記内容器の一部に挟み込まれて固定される外部材と、を備える。
【発明の効果】
【０００８】
本発明によれば、内容器から外部材が外れることを防止できる角型紙容器及び内容物入り容器を提供することができる。
【図面の簡単な説明】
【０００９】

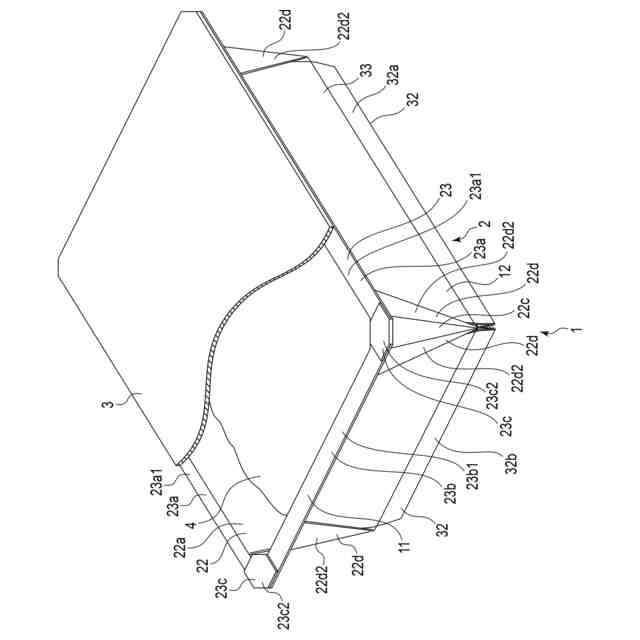

本発明の実施形態に係る内容物入り容器の構成を示す斜視図。

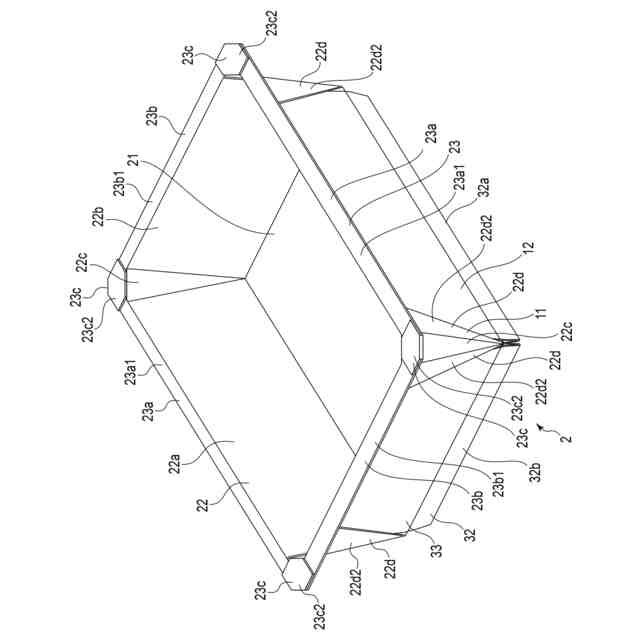

同内容物入り容器の角型紙容器の構成を示す斜視図。

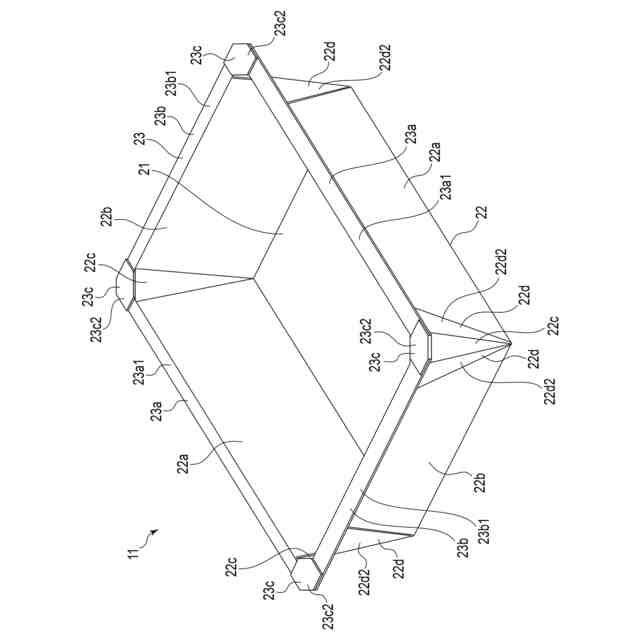

同角型紙容器の内容器を示す斜視図。

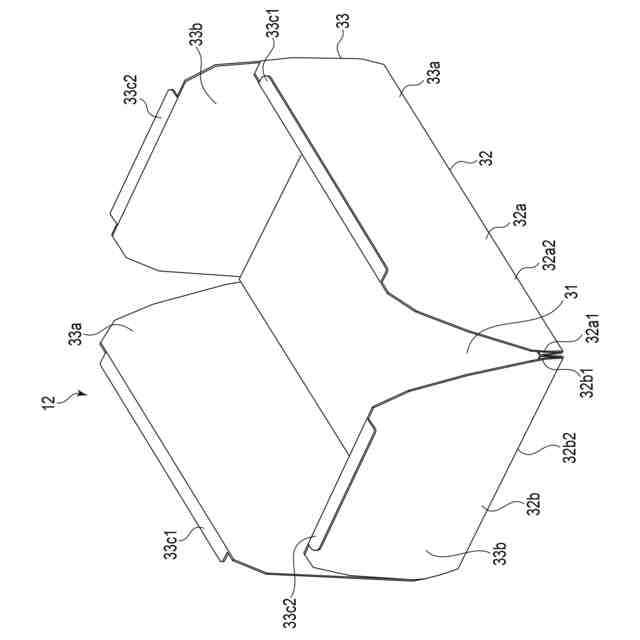

同角型紙容器の外部材の構成を示す斜視図。

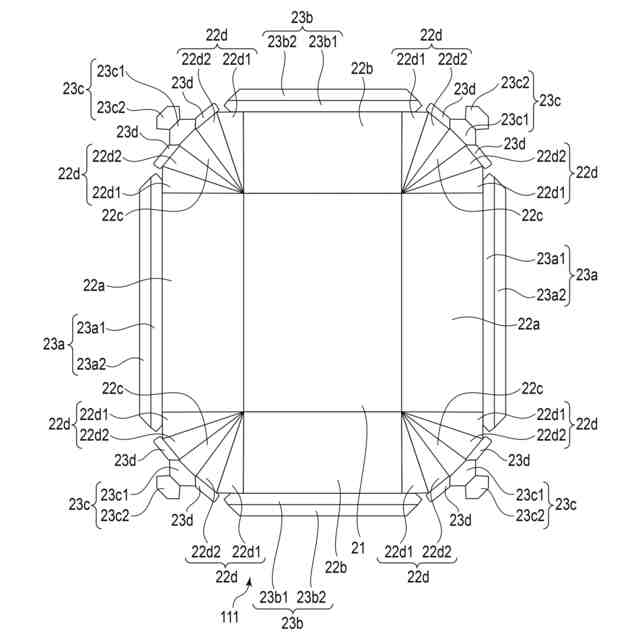

同内容器のブランクを示す平面図。

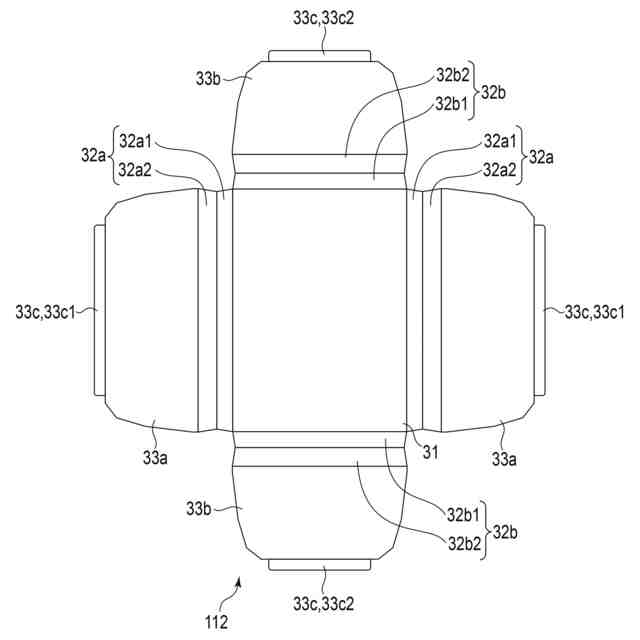

同外部材のブランクを示す平面図。

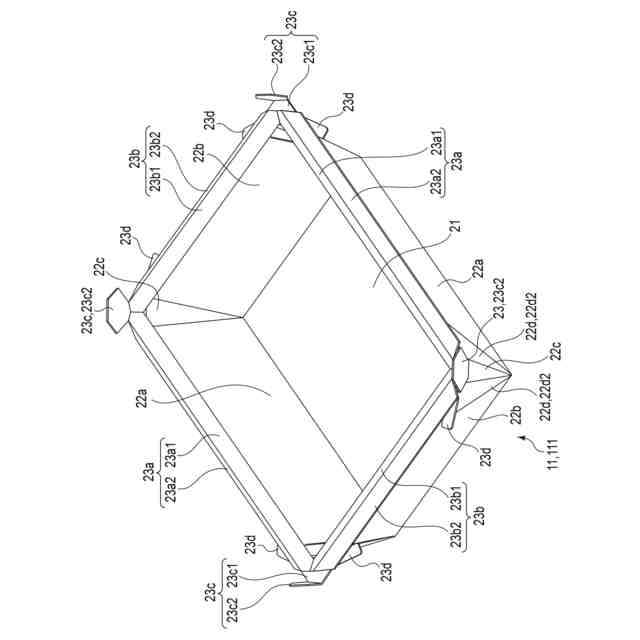

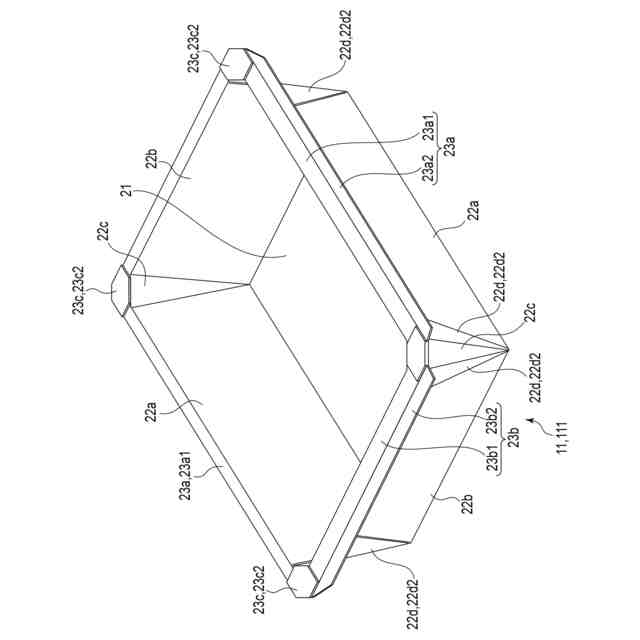

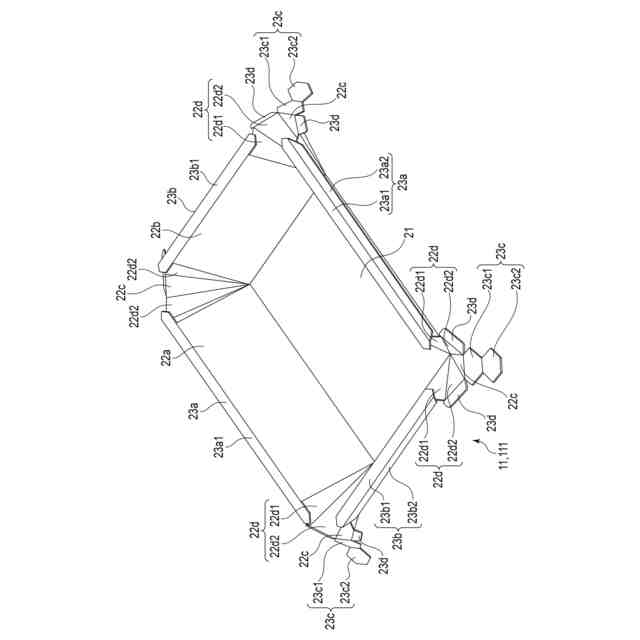

同内容器の製造方法の一例を示す斜視図。
同内容器の製造方法の一例を示す斜視図。
同内容器の製造方法の一例を示す斜視図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態に係る内容物入り容器１の構成を、図１乃至図９を用いて説明する。
図１は、本発明の実施形態に係る内容物入り容器１の構成を示す斜視図であり、図２は、内容物入り容器１の角型紙容器２の構成を示す斜視図であり、図３は角型紙容器２の内容器１１を示す斜視図である、図４は、角型紙容器２の外部材１２の構成を示す斜視図である。図５は、内容器１１のブランク１１１の構成を示す平面図であり、図６は、外部材１２のブランク１１２の構成を示す平面図である。
（【００１１】以降は省略されています）
