公開番号2025171756
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077403
出願日2024-05-10
発明の名称液体分離システム
出願人株式会社デンソー,栗田工業株式会社
代理人弁理士法人あいち国際特許事務所
主分類B01D 61/36 20060101AFI20251113BHJP(物理的または化学的方法または装置一般)
要約【課題】分離効率を向上させることができる液体分離システムを提供すること。
【解決手段】液体分離システム1において、分離モジュール2は、分離部21と、被処理液dが流通する処理液流路41と、を備える。分離部21は、多数の細孔を有するセラミック基材を備える。分離部21は、被処理液dに含まれる被分離液体Lqを蒸気vの状態で透過させることにより、被処理液dから被分離液体Lqを分離する。液体分離システム1は、制御部3によって特定関係を制御して、被処理液dから被分離液体Lqを分離する。特定関係は、分離部21に供給される熱量と、被処理液dに含まれる被分離液体Lqが蒸発することにより、分離部21から奪われる熱量と、の関係である。
【選択図】図1
特許請求の範囲【請求項１】
被処理液（ｄ）から被分離液体（Ｌｑ）を分離する分離モジュール（２）を備えた液体分離システム（１）であって、
前記分離モジュールは、
多数の細孔（２０）を有するセラミック基材（２２）を備え、前記被処理液に含まれる前記被分離液体を蒸気（ｖ）の状態で透過させることにより、前記被処理液から前記被分離液体を分離する分離部（２１）と、
前記被処理液が流通する処理液流路（４１）と、を備え、
前記分離部は、前記処理液流路に面する面であって、前記蒸気を透過させる透過面（２１１）を有し、
前記分離部に供給される熱量と、前記被処理液に含まれる前記被分離液体が蒸発することにより、前記分離部から奪われる熱量と、の関係である特定関係を制御する制御部（３）を有し、
前記制御部によって前記特定関係を制御して、前記被処理液から前記被分離液体を分離する、液体分離システム。
続きを表示（約 1,200 文字）【請求項２】
前記処理液流路に供給される前記被処理液の温度は、前記分離部の温度よりも高く、前記特定関係は、前記分離モジュールに供給される前記被処理液の単位時間当たりの供給量Ｑｍ
３
／ｈと、前記透過面の面積Ｓｍ
２
との関係であり、
前記制御部は、前記供給量Ｑを調整することにより、前記特定関係を制御する、請求項１に記載の液体分離システム。
【請求項３】
前記制御部によって、前記供給量Ｑの前記透過面の面積Ｓに対する比の値であるＱ／Ｓの値が、０．２～８．８となるように制御する、請求項２に記載の液体分離システム。
【請求項４】
前記制御部によって、前記Ｑ／Ｓの値が、０．６～４．０となるように制御する、請求項３に記載の液体分離システム。
【請求項５】
前記処理液流路に供給される前記被処理液の温度は、前記分離部の温度よりも高く、前記分離モジュールに供給される前記被処理液の流速を流速Ｖｍ／ｓとし、前記被処理液が前記処理液流路を流通する方向に沿った方向を流通方向（ＦＤ）とし、前記分離モジュールにおける、前記被処理液から前記被分離液体を分離することができる分離可能部（２５）の前記流通方向の長さを長さＬｍ、としたとき、前記特定関係は、前記流速Ｖと前記長さＬとの関係であり、
前記制御部によって、前記流速Ｖの前記長さＬに対する比の値であるＶ／Ｌの値が、０．０５～２．５となるように制御する、請求項１に記載の液体分離システム。
【請求項６】
前記分離モジュールは、円柱形状を有し、
前記被処理液が前記処理液流路を流通する方向に沿った方向を流通方向（ＦＤ）とし、前記分離モジュールにおける、前記被処理液から前記被分離液体を分離することができる分離可能部（２５）の前記流通方向の長さを長さＬｍとしたとき、前記長さＬは、０．０５～１．００ｍであり、
前記流通方向から見たときの前記分離可能部の外径（ＯＤ）は、８０～２６５ｍｍである、請求項１又は２に記載の液体分離システム。
【請求項７】
複数の前記分離モジュールを有し、前記被処理液が前記処理液流路を流通する方向に沿った方向を流通方向（ＦＤ）としたとき、複数の前記分離モジュール同士は、前記流通方向が互いに同じ方向となるように配置されていると共に、前記流通方向から見たとき、互いに重なるように配置されている、請求項１又は２に記載の液体分離システム。
【請求項８】
前記セラミック基材は、多孔質のセラミックからなり、前記セラミック基材は、アルミナ、ムライト、二酸化ケイ素、炭化ケイ素、ジルコニア、コージェライトから選ばれる少なくとも一つを含有する、請求項１又は２に記載の液体分離システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体分離システムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
例えば、特許文献１に開示されているように、被処理液を膜蒸留用膜である中空糸膜の内側に流通させて膜蒸留を行う膜蒸留装置が知られている。特許文献１に記載の膜蒸留装置は、膜蒸留用膜の内側を流通する被処理液のレイノルズ数を１，１００以上とし、かつ、膜蒸留用膜の内側を流通する被処理液の線速を３．５ｍ／ｓ以下とすることにより、膜蒸留を高い効率で長期間安定して行おうとしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０９２０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の膜蒸留装置は、膜蒸留用膜に供給される熱量と、被処理液に含まれる被分離液体が蒸発することにより、膜蒸留用膜から奪われる熱量と、の関係については考慮されていない。そのため、被処理液のレイノルズ数及び線速を上記のように制御したとしても、被処理液から被分離液体を効率的に分離できないおそれがある。つまり、膜蒸留を高い効率で行うため、膜蒸留用膜の面積を大きくした場合、被処理液からの被分離液体の蒸発によって、膜蒸留用膜の温度が低下しやすくなる。そのため、膜蒸留用膜に供給される熱量によっては、膜蒸留用膜の温度の低下によって分離効率が低下するおそれがある。それゆえ、被処理液から被分離液体を効率的に分離する観点から、さらなる改善の余地があるといえる。
【０００５】
本発明は、かかる課題に鑑みてなされたものであり、分離効率を向上させることができる液体分離システムを提供しようとするものである。
【課題を解決するための手段】
【０００６】
本発明の一態様は、被処理液（ｄ）から被分離液体（Ｌｑ）を分離する分離モジュール（２）を備えた液体分離システム（１）であって、
前記分離モジュールは、
多数の細孔（２０）を有するセラミック基材（２２）を備え、前記被処理液に含まれる前記被分離液体を蒸気（ｖ）の状態で透過させることにより、前記被処理液から前記被分離液体を分離する分離部（２１）と、
前記被処理液が流通する処理液流路（４１）と、を備え、
前記分離部は、前記処理液流路に面する面であって、前記蒸気を透過させる透過面（２１１）を有し、
前記分離部に供給される熱量と、前記被処理液に含まれる前記被分離液体が蒸発することにより、前記分離部から奪われる熱量と、の関係である特定関係を制御する制御部（３）を有し、
前記制御部によって前記特定関係を制御して、前記被処理液から前記被分離液体を分離する、液体分離システムにある。
【発明の効果】
【０００７】
上記液体分離システムは、上記特定関係を制御して、被処理液から被分離液体を分離する。そのため、分離部の透過面の面積を大きくすることによって、被分離液体の蒸発によって分離部から奪われる熱量が増加したとしても、分離部の温度の低下を抑制することができる。つまり、被処理液から被分離液体を効率的に分離するため、透過面の面積を大きくした場合であっても、分離部の温度の低下を抑制することができる。その結果、分離部の分離効率が低下することを防ぎ、分離効率を向上させることができる。
【０００８】
以上のごとく、上記態様によれば、分離効率を向上させることができる液体分離システムを提供することができる。
なお、特許請求の範囲及び課題を解決する手段に記載した括弧内の符号は、後述する実施形態に記載の具体的手段との対応関係を示すものであり、本発明の技術的範囲を限定するものではない。
【図面の簡単な説明】
【０００９】
実施形態１における、液体分離システムの概念図。

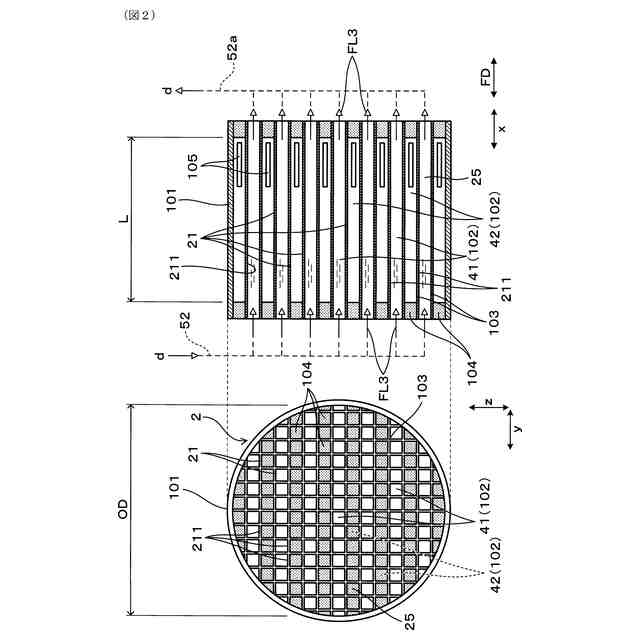

実施形態１における、分離モジュールの正面図及び断面図。

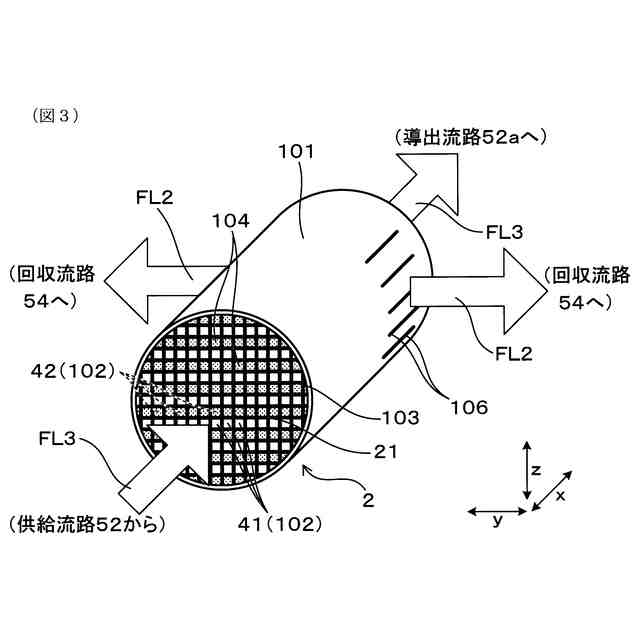

実施形態１における、分離モジュールの斜視図。
実施形態１における、分離モジュールの処理液流路と蒸気流路とを示す断面図。

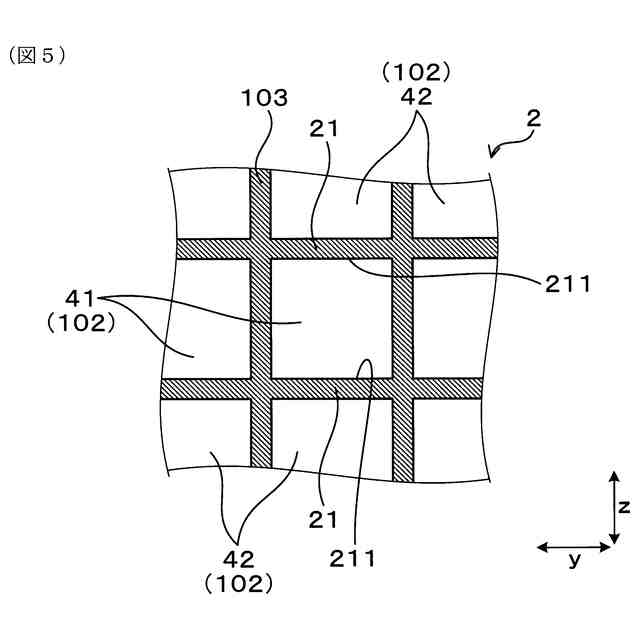

実施形態１における、処理液流路を流通方向から見た拡大断面図。

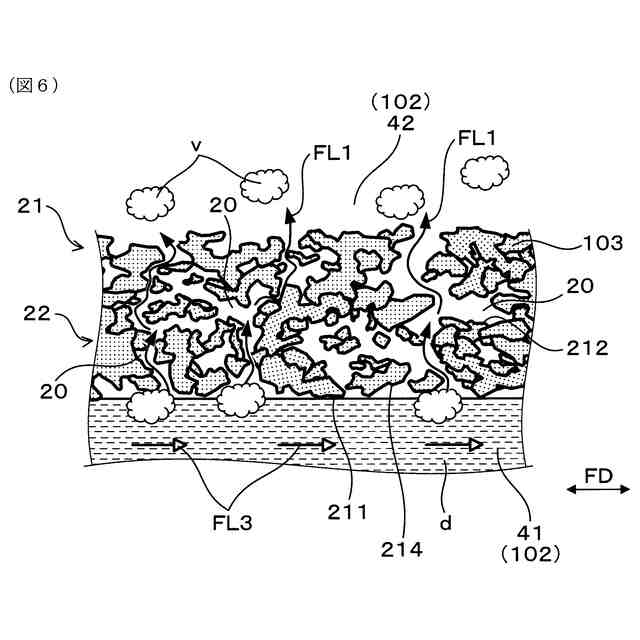

実施形態１における、分離部の断面図。
実験例１における、被処理液の温度が６０℃のときの、Ｑ／Ｓの値と液体処理量Ｆｌｕｘとの関係を示すグラフ。

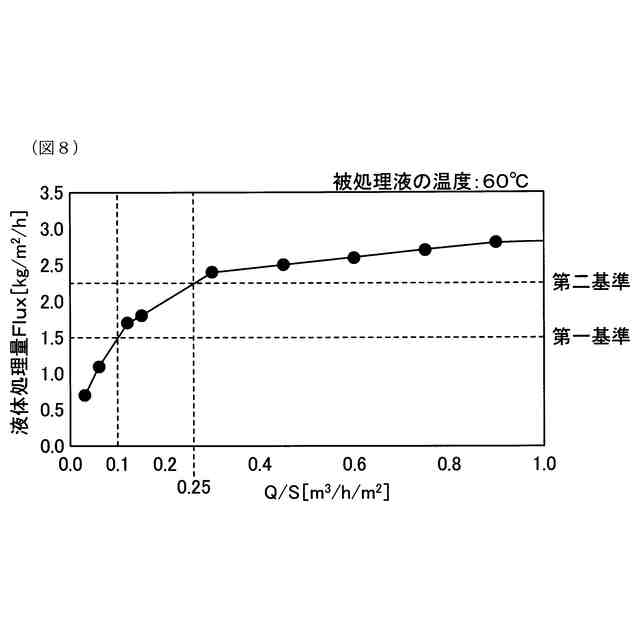

実験例１における、被処理液の温度が６０℃のときの、Ｑ／Ｓの値と液体処理量Ｆｌｕｘとの関係を示すグラフであって、第一基準及び第二基準を満たすＱ／Ｓの値を示すグラフ。
実験例１における、被処理液の温度が７５℃のときの、Ｑ／Ｓの値と液体処理量Ｆｌｕｘとの関係を示すグラフ。
実験例１における、被処理液の温度が７５℃のときの、Ｑ／Ｓの値と液体処理量Ｆｌｕｘとの関係を示すグラフであって、第一基準及び第二基準を満たすＱ／Ｓの値を示すグラフ。
実験例２における、Ｑ／Ｓの値と圧力損失ＰＬとの関係を示すグラフ。
実験例３における、Ｑ／Ｓの値と圧力損失ＰＬとの関係を示すグラフ。
実施形態２における、ハウジングに収容された複数の分離モジュールを示す断面図。
実験例４における、Ｖ／Ｌの値と液体処理量Ｆｌｕｘとの関係を示すグラフ。
実験例４における、Ｖ／Ｌの値と液体処理量Ｆｌｕｘとの関係を示すグラフであって、第三基準を満たすＶ／Ｌの値を示すグラフ。
実験例５における、Ｖ／Ｌの値と圧力損失ＰＬとの関係を示すグラフ。
実験例６における、Ｖ／Ｌの値と圧力損失ＰＬとの関係を示すグラフ。
【発明を実施するための形態】
【００１０】
（実施形態１）
液体分離システムに係る実施形態について、図１～図６を参照して説明する。
本形態の液体分離システム１は、図１～図３に示すごとく、被処理液ｄから被分離液体Ｌｑを分離する分離モジュール２を備える。分離モジュール２は、分離部２１と、被処理液ｄが流通する処理液流路４１と、を備える。分離部２１は、図６に示すごとく、多数の細孔２０を有するセラミック基材２２を備える。分離部２１は、図１、図４、図６の矢印ＦＬ１に示すごとく、被処理液ｄに含まれる被分離液体Ｌｑを蒸気ｖの状態で透過させることにより、被処理液ｄから被分離液体Ｌｑを分離する。また、分離部２１は、処理液流路４１に面する面であって、蒸気ｖを透過させる透過面２１１を有する。
（【００１１】以降は省略されています）
