公開番号2025171469
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076843
出願日2024-05-09
発明の名称空調装置
出願人高藤総合研究所合同会社
代理人弁理士法人天城国際特許事務所
主分類F24F 11/88 20180101AFI20251113BHJP(加熱;レンジ;換気)
要約【課題】空調装置のエネルギー効率を改善する。
【解決手段】実施形態に係る空調装置は、モータにより駆動される電動ファンを有する熱交換器と、コンプレッサと、膨張弁を有する空調装置である。実施形態に係る空調装置は、モータの回転に基づいて電力を生成する電力生成部を有する。電力生成部は、モータの回転に基づいて回転し、交流電力を出力する発電機と、発電機が出力した交流電力を所定の電圧に変換するコントロールユニットと、を有する。
【選択図】図2

特許請求の範囲【請求項１】
モータにより駆動される電動ファンを有する熱交換器と、コンプレッサと、膨張弁を有する空調装置であって、
前記モータの回転に基づいて電力を生成する電力生成部を有し、
前記電力生成部は、
前記モータの回転に基づいて回転し、交流電力を出力する発電機と、
前記発電機が出力した交流電力を所定の電圧に変換するコントロールユニットと、
を有する、
空調装置。
続きを表示（約 850 文字）【請求項２】
前記コントロールユニットは、ＡＣ／ＤＣコンバータと蓄電池と電圧調整回路を有し、
前記ＡＣ／ＤＣコンバータは、前記発電機が出力した交流電力を直流電力に変換し、前記蓄電池に直流電力を充電し、
前記電圧調整回路は、前記蓄電池が出力する直流電圧を装置内の電子回路に適した直流電圧に変換する、
請求項１に記載の空調装置。
【請求項３】
前記コントロールユニットは、ＡＣ／ＤＣコンバータを有し、
前記ＡＣ／ＤＣコンバータは、前記発電機が出力した交流電力を所定の電圧に変換し、装置内の電子回路に適した電圧を出力する、
請求項１に記載の空調装置。
【請求項４】
空調装置は、商用電力で動作し、装置内の電子回路に電力を供給するＡＣ／ＤＣコンバータを有し、
前記コントロールユニットの出力は、逆流防止回路を介して前記ＡＣ／ＤＣコンバータの出力に接続される、
請求項２または３に記載の空調装置。
【請求項５】
前記電圧調整回路がＤＣ／ＡＣコンバータで構成されており、
前記ＤＣ／ＡＣコンバータは、前記蓄電池に蓄電されている電力を所定の交流電圧に変換する、
請求項３に記載の空調装置。
【請求項６】
空調装置は、商用電力で動作し、装置内の電子回路に電力を供給するＡＣ／ＤＣコンバータを有し、
前記ＤＣ／ＡＣコンバータの出力は、逆流防止回路を介して前記ＡＣ／ＤＣコンバータの入力に接続される、
請求項５に記載の空調装置。
【請求項７】
前記コントロールユニットは、
第１蓄電池と、
第２蓄電池と、
前記コントロールユニットの出力として使用する蓄電池を前記第１蓄電池もしくは前記第２蓄電池に切り替える第１切替器と、
充電対象とする蓄電池を選択する第２切替器と、
を有する請求項３に記載の空調装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、空調装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
空調装置の分野では、電力の消費を削減するための研究がなされている。空調装置のエネルギー効率は高いほど好ましく、さらなる改善が望まれている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２２５５４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上述の事情の下になされたもので、空調装置のエネルギー効率を改善することを課題とする。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、実施形態に係る空調装置は、モータにより駆動される電動ファンを有する熱交換器と、コンプレッサと、膨張弁を有する空調装置である。実施形態に係る空調装置は、モータの回転に基づいて電力を生成する電力生成部を有する。電力生成部は、モータの回転に基づいて回転し、交流電力を出力する発電機と、発電機が出力した交流電力を所定の電圧に変換するコントロールユニットと、を有する。
【図面の簡単な説明】
【０００６】
実施形態１に係る空調装置の構成図である。

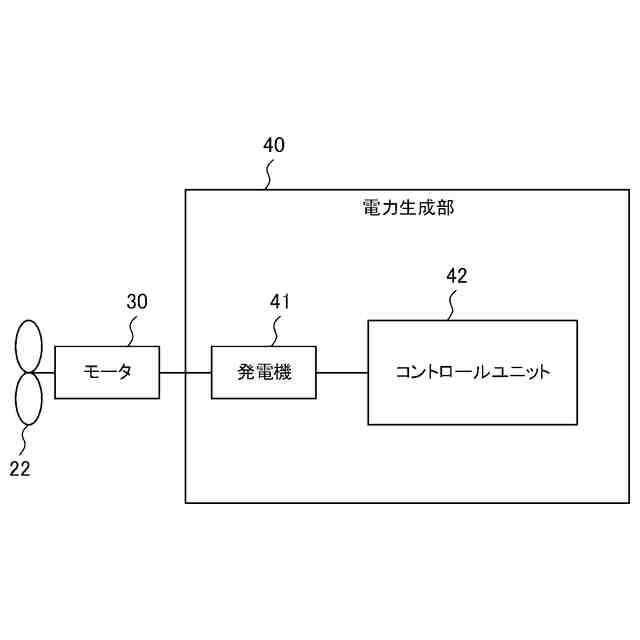

実施形態１に係る空調装置の電力生成部の構成図である。

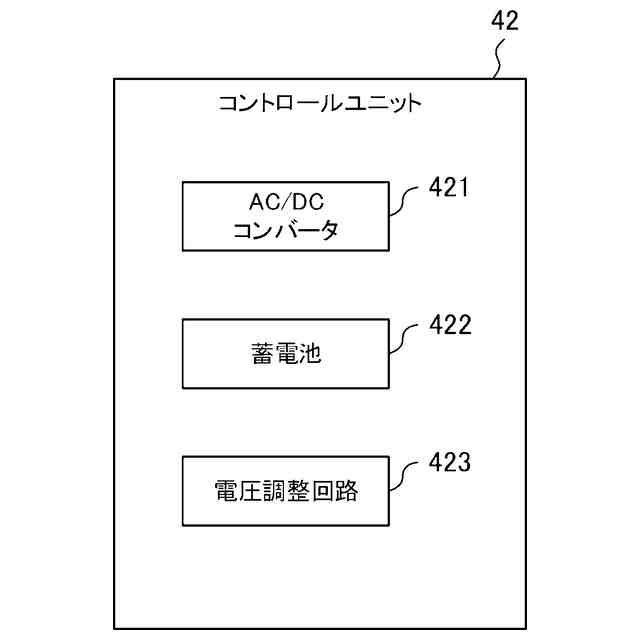

実施形態１に係るコントロールユニットの構成図である。

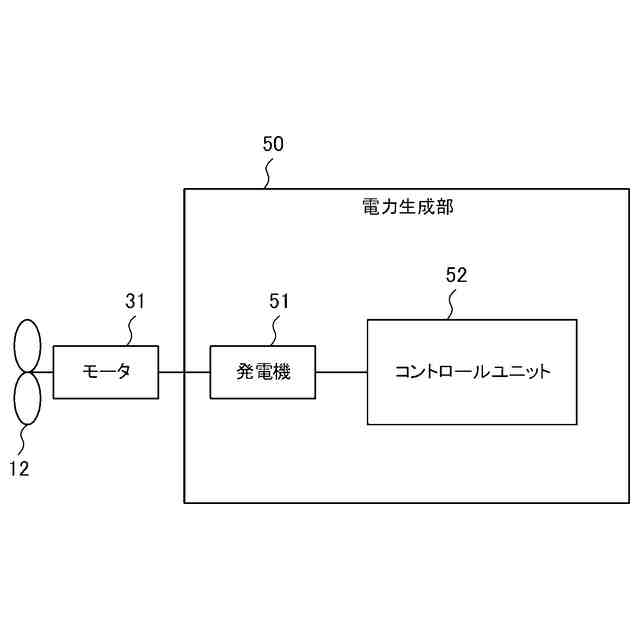

実施形態１に係る空調装置の電力生成部の構成図である。

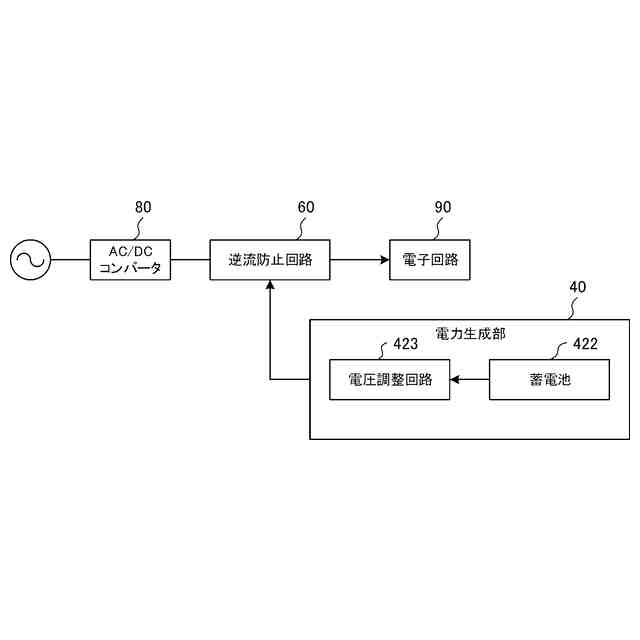

実施形態１に係る空調装置の装置内電子回路への電力供給について説明するための図である。

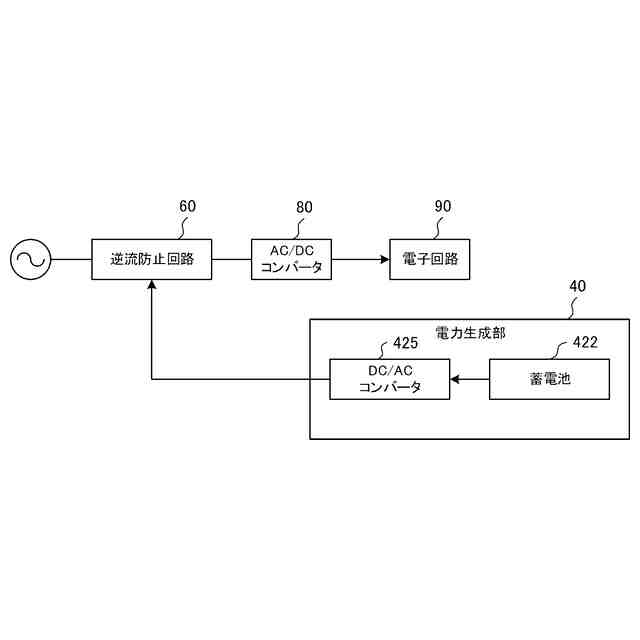

実施形態２に係る空調装置の装置内電子回路への電力供給について説明するための図である。
実施形態２に係るコントロールユニットの構成図である。

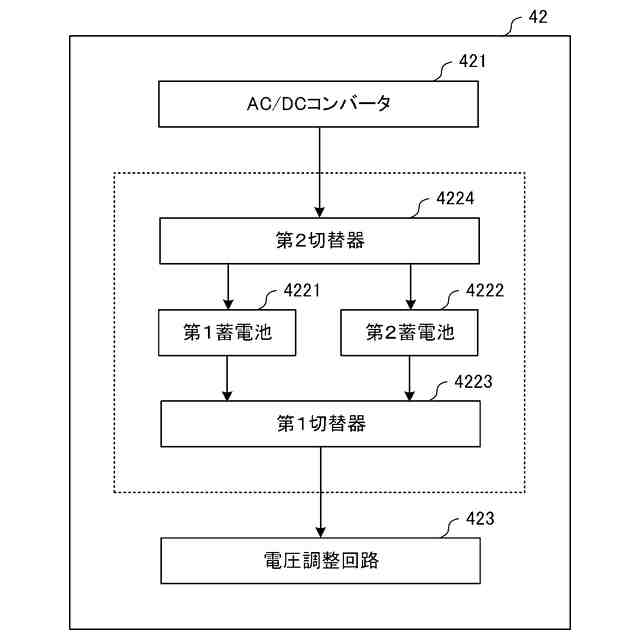

実施形態３に係るコントロールユニットの構成図である。
【発明を実施するための形態】
【０００７】
以下、実施形態に係る空調装置について、図を参照して説明する。
【０００８】
（実施形態１）

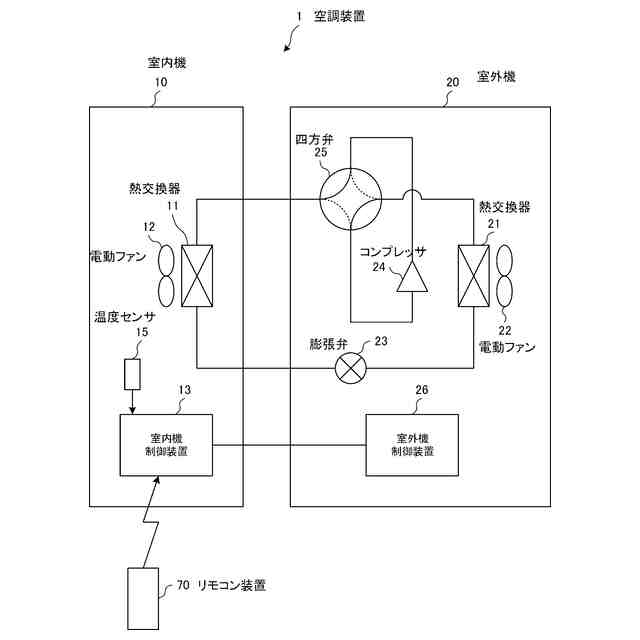

図１は、実施形態に係る空調装置１の構成図である。図１に示されるように、空調装置１は、室外機２０、室内機１０、リモコン装置７０を有している。
【０００９】
室外機２０は、屋外等に配置され、外気との間で熱交換を行う。室外機２０は、熱交換器２１、電動ファン２２、コンプレッサ２４、四方弁２５、膨張弁２３、及び室外機制御装置２６を有している。
【００１０】
熱交換器２１は、空調装置１が冷房運転を行っている場合に、冷媒の熱を放熱する放熱器として機能する。また、空調装置１が暖房運転を行っている場合に、外気の温度を吸収する吸熱器として機能する。熱交換器２１は、外気を熱交換器２１に供給するための電動ファン２２を備えている。
（【００１１】以降は省略されています）
