公開番号2025171411
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076734
出願日2024-05-09
発明の名称ハッカーの外れ止め装置およびハッカー
出願人イーグルクランプ株式会社
代理人個人
主分類B66C 1/14 20060101AFI20251113BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】ハッカーの玉掛部に通した吊り材が不慮に外れることを防止する外れ止め装置を提供する。

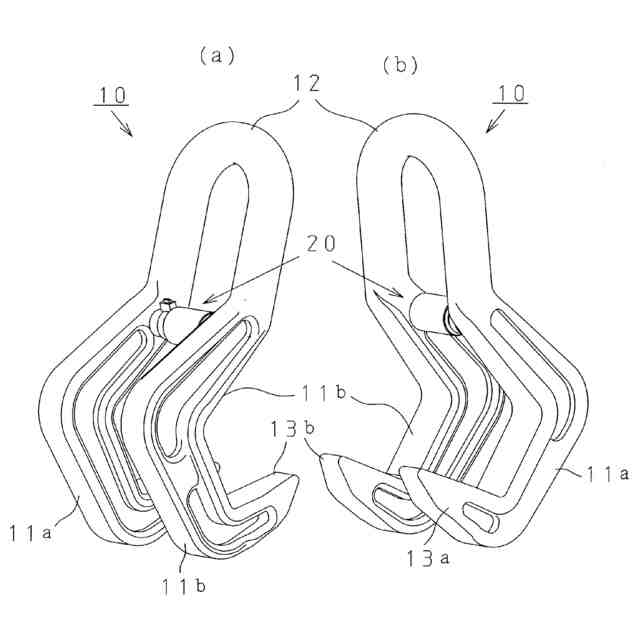

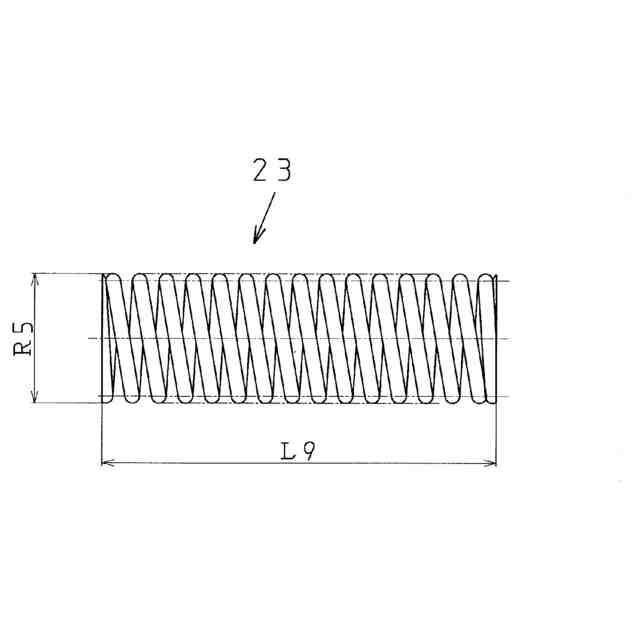

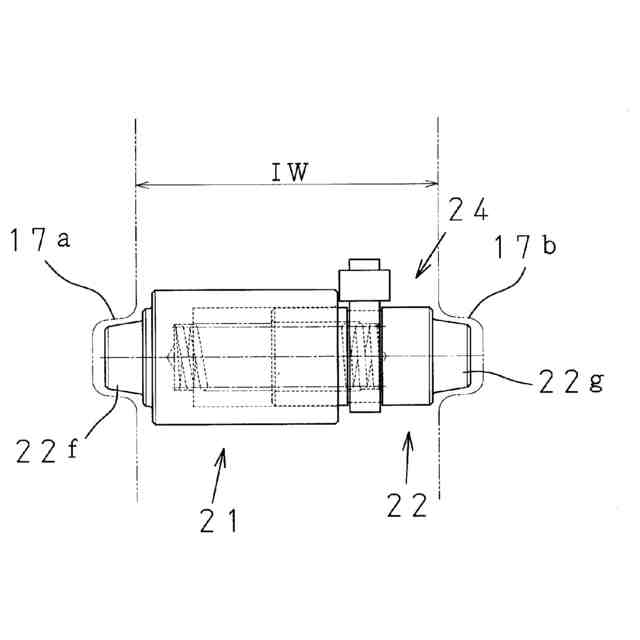

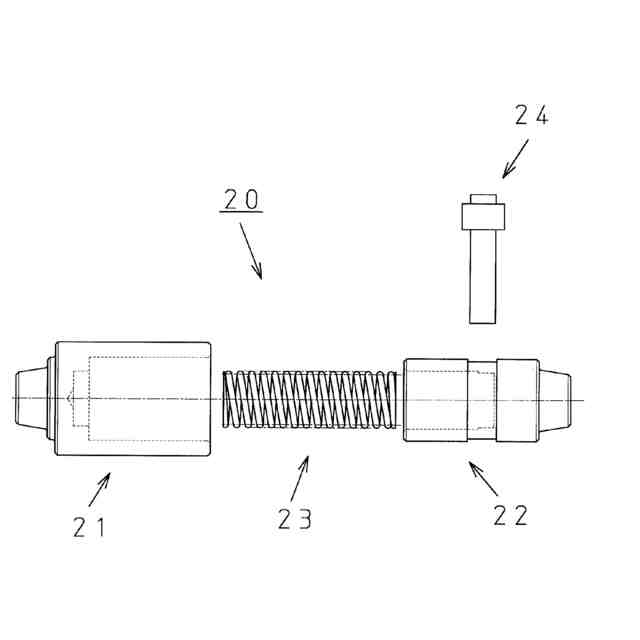

【解決手段】外筒体21と外筒体22と圧縮バネ23と結束バンド24とからなるハッカー10の外れ止め装置20。外筒体は、一方のフック内面凹部17aに嵌入可能な外筒突起21fと、内筒体を収容可能な外筒内径空間21bを有する。内筒体は、他方のフック内面凹部17bに嵌入可能な内筒突起22gと、結束バンドを係止可能な環状溝22eと、圧縮バネを収容可能な内筒内径空間22bを有する。圧縮バネを収縮させて軸長をハッカー内幅IWより小さくした状態で外筒突起と内筒突起をフック内面凹部に嵌入させた装着状態が得られ、環状溝に係止した結束バンドによって保持される。
【選択図】図6
特許請求の範囲【請求項１】
一対のフック部の上端同士が玉掛部で連結されて閉止されてなるハッカーにおいて、一対のフック部の間に架け渡すように装着および取り外し可能に設けられる外れ止め装置であって、外筒体と、内筒体と、圧縮バネと、保持部材とから構成され、

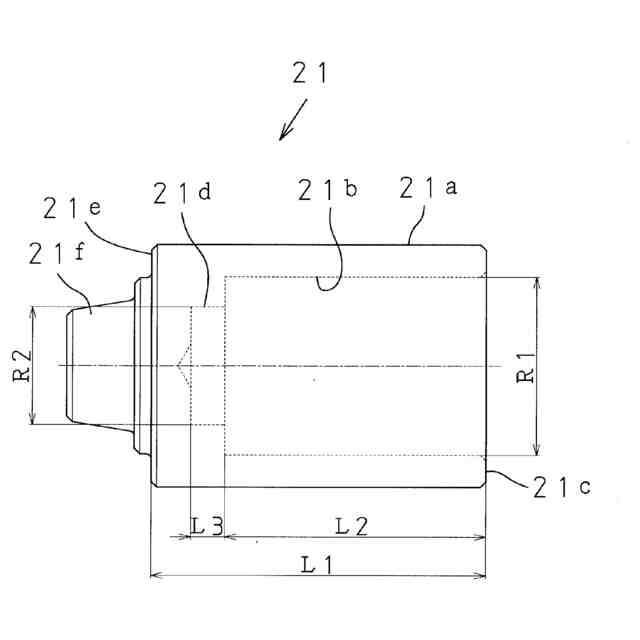

外筒体には、一方のフック部の内面に形成された凹部に嵌入可能な外筒突起がその外側端から突出して設けられると共に、内筒体を収容可能な外筒内径空間が形成され、
内筒体には、他方のフック部の内面に形成された凹部に嵌入可能な内筒突起がその外側端から突出して設けられると共に、所定の軸方向位置に保持部材を係止可能な係止部が形成され、且つ、圧縮バネを収容可能な内筒内径空間が形成され、

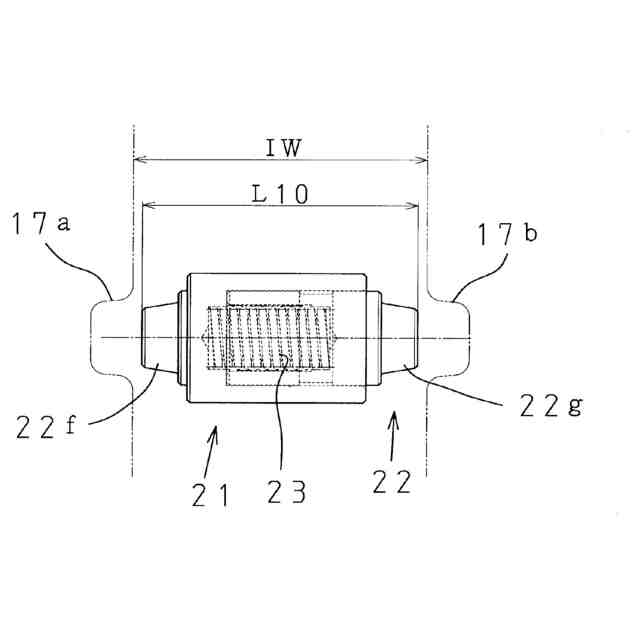

圧縮バネが内筒内径空間に収容され且つ内筒体が外筒内径空間に収容された状態において、圧縮バネがそのバネ力に抗して縮小したときに、外筒突起の外端から内筒突起の外端までの軸長がハッカー内幅より小さくなって装着可能状態となり、この装着可能状態から圧縮バネがそのバネ力で復元して伸長したときに、外筒突起が前記一方のフック部内面の凹部に嵌入されると共に内筒突起が前記他方のフック部内面の凹部に嵌入された装着状態となり、この装着状態が、内筒体の係止部に係止された保持部材によって保持されることを特徴とする、ハッカーの外れ止め装置。
続きを表示（約 350 文字）【請求項２】
内筒内径空間は圧縮バネの外径と略同一の内径を有し、外筒体の内径空間は内筒体の外形と略同一の内径を有することを特徴とする、請求項１記載のハッカーの外れ止め装置。
【請求項３】
外筒体内径空間の奥方に連続して、圧縮バネの外形と略同一の内径を有するバネ先端収容部が形成されることを特徴とする、請求項２記載のハッカーの外れ止め装置。
【請求項４】
内筒体の前記係止部は、内筒体の所定軸方向位置に形成された環状溝であり、前記位置保持部材は、この環状溝に係止可能な結束バンドであることを特徴とする、請求項１ないし３のいずれか記載のハッカーの外れ止め装置。
【請求項５】
請求項１ないし３のいずれか記載の外れ止め装置を備えたハッカー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワーク（鋼板、形鋼、鋼管などの吊荷）を吊り上げ・運搬するために用いられるハッカーに関し、より詳しくは、玉掛部からワイヤーやスリングなどの吊材の脱落を防止する外れ止め装置およびハッカーに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ワークを吊り上げ・運搬するためにハッカーと呼ばれる吊り具が用いられている（特許文献１参照）。特許文献１に記載されるハッカー（図１）は、キルド鋼を熱間または冷間で鍛造・曲げ加工することにより成形された２本爪タイプであり、正面視略逆Ｕ字形に形成された玉掛部の両端に一対のフック部が所定の間隔をおいて互いに略平行に延長するように設けられ、各フック部の先端は所定角度（たとえば約９０度）で折曲して爪部を形成している。
【０００３】
特許文献１の図２には、このハッカーを対で用いて角鋼管（コラム）を吊り上げるときの用例が示されている。クレーンに吊り下げられた吊環にカップリングを介して連結したスリングチェーンやワイヤロープなどの吊り材をハッカーの玉掛部に通し、これらハッカーの爪部を角鋼管の両端から内径空間に奥深くまで挿入した状態でクレーンで吊り上げることにより、ハッカーの爪部上面を角鋼管の上内面に係止させて、角鋼管Ｗを吊り上げ・運搬することができる。
【０００４】
クレーンを巻き下げて所定場所にワーク（この例では角鋼管）を吊り下ろした後にハッカーをワークから取り外す際に吊り材が緩んでいるときや、保管時などに、玉掛部に係止されていた吊り材が一対のフック部間を通り抜けて、ハッカーから外れてしまうことがあるため、このハッカーには外れ止め１が着脱可能に架け渡されている。
【０００５】

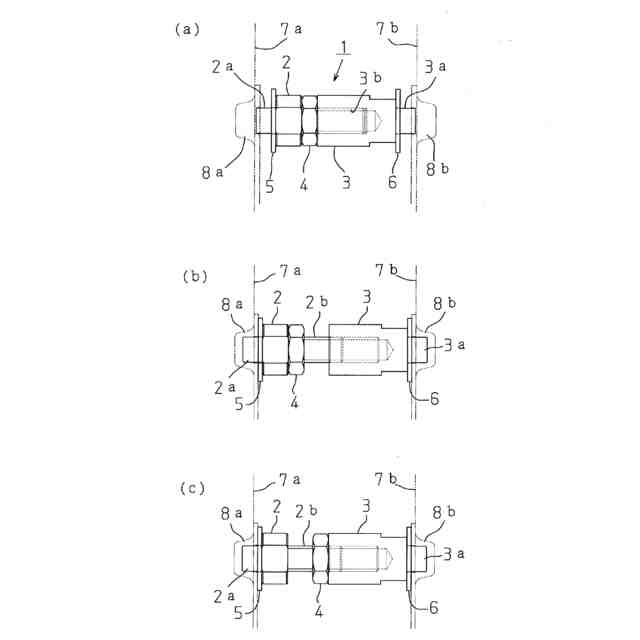

特許文献１記載のハッカーに設けられる外れ止めについて図９（特許文献１の図８と実質同一内容）を参照して説明すると、この外れ止め１は、外れ止めボルト２と、外れ止めボルト２を進退自在に螺着する外れ止めナット３と、外れ止めボルト２と外れ止めボルト３との間で進退自在に外れ止めボルト２に螺着される移動ナット４とを有する。外れ止めボルト２の外面には丸ワッシャー５が固着され、外れ止めボルト２の外側端軸部２ａは丸ワッシャー６ａを超えてその外側に突出している。同様に、外れ止めナット３の外面には丸ワッシャー６が固着され、外れ止めナット３の外側端軸部３ａは丸ワッシャー６を超えてその外側に突出している。外れ止めボルト２の内方に突出延長する主軸部２ｂは、外れ止めナット３の雌ネジ部３ｂに入り込んで螺合している。
【０００６】
この外れ止め１は、移動ナット４を間に密着させて外れ止めボルト２を外れ止めナット３の最奥までねじ込んだとき（図９（ａ））に最も短い軸長を有することになり、このときの外れ止め１の軸長は、ハッカーのフック内面７ａ，７ｂ間の間隔（ハッカー内幅）より若干短くなる。これにより、外れ止め１はハッカーに対して着脱可能になるので、外れ止め１を外した状態で、ワークの吊り上げに際してワイヤーやスリングなどの吊材を玉掛部に係止する作業、および、ワークを所定場所に吊り下ろした後に吊材を玉掛部から外す作業を容易に行うことができる。
【０００７】
この状態から、外れ止めナット３を外れ止めボルト２に対して緩める方向に回転させると、外れ止めボルト２と外れ止めナット３が互いに離れる方向に移動して徐々に軸長が長くなり、図９（ｂ）に示すように、外れ止めボルト２の外側端軸部２ａが一方のフック内面７ａに形成した凹部８ａに入り込むと共に、外れ止めナット３の外側端軸部３ｂが他方のフック内面７ｂに形成した凹部８ｂに入り込む。このとき、外れ止め５の両端に設けられた丸ワッシャー５，６は、両フック内面７ａ，７ｂに密接する。
【０００８】
この状態から、移動ナット４を外れ止めボルト２の主軸部２ｂに沿って移動させて外れ止めナット３に密接するまで締め上げることにより、外れ止めナット３が緩む方向に回転することが防止され、外れ止め１がフック内面７ａ，７ｂ間に固定される（図９（ｃ））。これにより、ハッカーを用いてワークを吊り上げ・運搬した後にワークを着地させて無負荷状態としたときに、玉掛部に掛けたスリングチェーンやワイヤロープなどの吊材がハッカーから不慮に外れることを防止することができる。
【先行技術文献】
【特許文献】
【０００９】
特開２０１５－０９８３８７号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本出願人は、上記構成の外れ止めを採用したハッカーを長年に亘って製造販売しており、良好な外れ止め効果が得られることが確認できたものの、なお改良の余地があることを知見した。上記構成の外れ止めは、外れ止めナット３を外れ止めボルト２から離れる方向に移動させて、これらの外面に固着した丸ワッシャー５，６をフック内面７ａ，７ｂに密着させ、この位置関係を移動ナット４で維持しようとするものであるが、外れ止めナット３を強く回しすぎると丸ワッシャー５，６ａがフック内面７ａ，７ｂを強い力で押圧してフック内面７ａ，７ｂ同士の間隔（ハッカー内幅）を拡げる方向にハッカーを変形させてしまうことがあった。反対に、外れ止めナット３の回転が不十分であると、丸ワッシャー５，６とフック内面７ａ，７ｂの間に隙間が生じ、吊り上げ・運搬作業中にガタついて大きな騒音が発生する。これらの不都合が生じないようにするためには、外れ止めナット３を回す際に適正にトルク管理する必要があるが、作業現場では困難を伴う作業であった。
（【００１１】以降は省略されています）
