公開番号2025171051
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076024
出願日2024-05-08
発明の名称データベース生成装置、データ処理装置、制御装置、及びこれらの方法
出願人日本電気株式会社
代理人個人
主分類H04B 7/08 20060101AFI20251113BHJP(電気通信技術)
要約【課題】推定又は予測された無線端末位置における無線端末との通信のために使用又は準備されるアンテナ及び/又はビームの選択又は決定に要する処理量若しくは処理時間又は両方を低減する。
【解決手段】データベース生成装置は、複数の位置要素の各々に関連付けられた1又はそれ以上の情報アイテムを格納したデータベースを生成又は更新する。データベース生成装置は、第1の位置要素に対応する第1の地理的領域における測定に基づく第1の情報と、第1の位置要素の周囲の1又はそれ以上の第2の位置要素に対応する1又はそれ以上の第2の地理的領域における測定に基づく第2の情報と、を用いて、第1の位置要素に関する1又はそれ以上の情報アイテムを計算又は決定する。

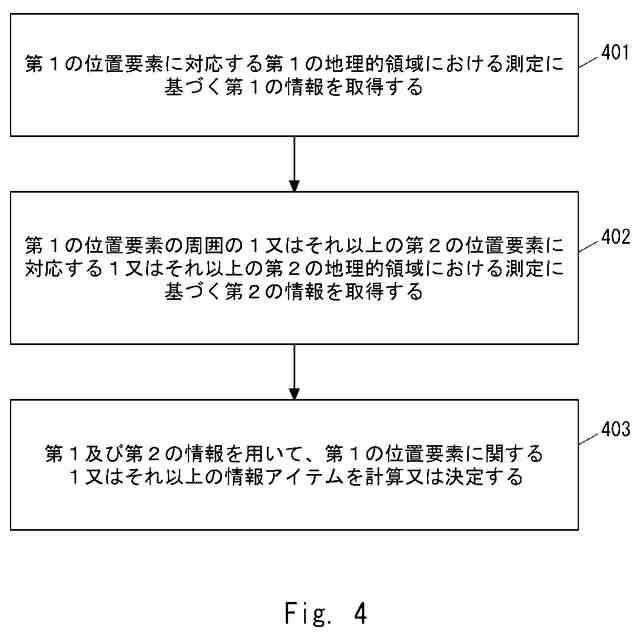

【選択図】図4
特許請求の範囲【請求項１】
複数の位置要素の各々に関連付けられた１又はそれ以上の情報アイテムを格納したデータベースを生成又は更新する手段を備え、
前記生成又は更新する手段は、前記複数の位置要素に含まれる第１の位置要素に対応する第１の地理的領域における測定に基づく第１の情報と、前記複数の位置要素に含まれ且つ前記第１の位置要素の周囲の１又はそれ以上の第２の位置要素に対応する１又はそれ以上の第２の地理的領域における測定に基づく第２の情報と、を用いて、前記第１の位置要素に関する１又はそれ以上の情報アイテムを計算又は決定するよう構成される、
データベース生成装置。
続きを表示（約 2,100 文字）【請求項２】
前記生成又は更新する手段は、前記第１の位置要素に関する前記１又はそれ以上の情報アイテムが前記第１の位置要素を指定した要求に応答して読み出し可能であるように、前記第１の位置要素に関する前記１又はそれ以上の情報アイテムを前記データベースに格納するよう構成される、
請求項１に記載のデータベース生成装置。
【請求項３】
前記生成又は更新する手段は、推定又は予測される無線端末位置の精度レベルに応じて、前記第１の位置要素に関する前記１又はそれ以上の情報アイテムを計算又は決定するために考慮される前記１又はそれ以上の第２の位置要素の範囲又は数を決定するよう構成される、
請求項１又は２に記載のデータベース生成装置。
【請求項４】
前記生成又は更新する手段は、前記第１の位置要素に関する複数の情報アイテムセットを前記データベースに格納するよう構成され、
前記複数の情報アイテムセットの各々は、推定又は予測される無線端末位置の異なる精度レベルのそれぞれ１つに対応する、
請求項１又は２に記載のデータベース生成装置。
【請求項５】
前記第１の位置要素に関する前記１又はそれ以上の情報アイテムは、前記第１の地理的領域に位置すると推定又は予測された無線端末との通信のために適したアンテナ及びビームの一方又は両方を示す第１の情報アイテムを含む、
請求項１又は２に記載のデータベース生成装置。
【請求項６】
前記第１の位置要素に関する前記１又はそれ以上の情報アイテムは、前記第１の地理的領域に位置すると推定又は予測される無線端末との通信のためにアンテナの追加又は切り替えの要否を示す第２の情報アイテムを含む、
請求項１又は２に記載のデータベース生成装置。
【請求項７】
複数の位置要素の各々に関連付けられた１又はそれ以上の情報アイテムを格納したデータベースを生成又は更新することを備え、
前記生成又は更新することは、前記複数の位置要素に含まれる第１の位置要素に対応する第１の地理的領域における測定に基づく第１の情報と、前記複数の位置要素に含まれ且つ前記第１の位置要素の周囲の１又はそれ以上の第２の位置要素に対応する１又はそれ以上の第２の地理的領域における測定に基づく第２の情報と、を用いて、前記第１の位置要素に関する１又はそれ以上の情報アイテムを計算又は決定することを含む、
データベース生成装置により行われる方法。
【請求項８】
方法をコンピュータに行わせるためのプログラムであって、
前記方法は、複数の位置要素の各々に関連付けられた１又はそれ以上の情報アイテムを格納したデータベースを生成又は更新することを備え、
前記生成又は更新することは、前記複数の位置要素に含まれる第１の位置要素に対応する第１の地理的領域における測定に基づく第１の情報と、前記複数の位置要素に含まれ且つ前記第１の位置要素の周囲の１又はそれ以上の第２の位置要素に対応する１又はそれ以上の第２の地理的領域における測定に基づく第２の情報と、を用いて、前記第１の位置要素に関する１又はそれ以上の情報アイテムを計算又は決定することを含む、
プログラム。
【請求項９】
複数の位置要素の各々に関連付けられた１又はそれ以上の情報アイテムを格納するよう構成されたデータベースと、
前記複数の位置要素に含まれる第１の位置要素を指定した外部装置からの要求に応答して、前記第１の位置要素に関連付けて前記データベースに格納されている１又はそれ以上の情報アイテムを前記外部装置に提供する手段と、
備え、
前記第１の位置要素に関連付けて前記データベースに格納されている前記１又はそれ以上の情報アイテムは、前記第１の位置要素に対応する第１の地理的領域における測定に基づく第１の情報と、前記複数の位置要素に含まれ且つ前記第１の位置要素の周囲の１又はそれ以上の第２の位置要素に対応する１又はそれ以上の第２の地理的領域における測定に基づく第２の情報と、を用いて計算又は決定された情報アイテムである、
データ処理装置。
【請求項１０】
複数の位置要素の各々に関連付けられた１又はそれ以上の情報アイテムを格納したデータベースから、前記複数の位置要素に含まれる第１の位置要素に関連付けられた１又はそれ以上の情報アイテムを取得する手段と、
前記取得された１又はそれ以上の情報アイテムを用いて、前記第１の位置要素に対応する第１の地理的領域に位置していると推定又は予測された無線端末に関する通信制御を行う手段と、
を備え、
前記第１の位置要素に関連付けられた前記１又はそれ以上の情報アイテムは、前記第１の地理的領域における測定に基づく第１の情報と、前記複数の位置要素に含まれ且つ前記第１の位置要素の周囲の１又はそれ以上の第２の位置要素に対応する１又はそれ以上の第２の地理的領域における測定に基づく第２の情報と、を用いて計算又は決定された情報アイテムである、
制御装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無線通信システムに関し、特に無線端末との通信のために使用又は準備される１又はそれ以上のアンテナ、１又はそれ以上のビーム、又はこれら両方の選択又は決定に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
特許文献１は、無線端末と基地局との間の無線通信に使用されるアンテナ若しくはビーム又はこれら両方を決定する制御装置を開示している。特許文献１の制御装置は、無線端末の推定又は予測された位置（e.g., 現在位置または将来位置）において、無線端末と基地局との間の無線通信に使用される１又はそれ以上のアンテナ及び１又はそれ以上のビームの一方又は両方を決定又は選択する。制御装置は、無線端末の予測された将来位置での無線端末と基地局との間の無線通信のために準備される候補アンテナ若しくは候補ビーム又は両方を決定又は選択してもよい。制御装置は、分散アンテナシステムにおいて無線端末との通信のために使用又は準備される１又はそれ以上の（候補）基地局アンテナ、１又はそれ以上の（候補）ダウンリンクビーム、又はこれら両方を決定してもよい。
【０００３】
特許文献１の段落０１２６及び０１２７には、制御装置が、アンテナ及びビームの選択において、無線端末の推定又は予測された位置の精度又は誤差を考慮してもよいことが記載されている。この位置は、推定された無線端末の現在位置を示してもよいし、無線端末の移動に基づいて予測された無線端末の将来位置を示してもよい。一例では、無線端末の推定又は予測された位置の精度が低い（又は誤差が大きい）場合には、制御装置は、推定又は予測された無線端末の位置に対応する第１の位置グリッド（又は地理的領域）に関する伝搬情報アイテムを伝搬情報データベースから取得し、さらに第１のグリッドの周囲の１又はそれ以上の周辺位置グリッド（又は地理的領域）に関する伝搬情報アイテムを伝搬情報データベースから取得する。そして、制御装置は、伝搬情報データベースから取得されたこれら複数の位置グリッド（又は地理的領域）に関する複数の伝搬情報アイテムに基づいて、無線端末との通信のために使用又は準備される１又はそれ以上の（候補）アンテナ、１又はそれ以上の（候補）ビーム、又はこれら両方を決定する。
【０００４】
特許文献１では、各位置グリッド（又は地理的領域）に関する伝搬情報アイテムは、当該位置グリッド内での複数の無線端末による測定に基づいて計算された、アンテナ毎且つビーム毎の統計的ダウンリンク受信電力レベルを含んでもよい。さらに又はこれに代えて、各位置グリッド（又は地理的領域）に関する伝搬情報アイテムは、当該位置グリッドにおいて最も大きい受信電力（又は高い通信品質）が得られた最良アンテナインデックス及び最良ビームインデックスを含んでもよい。最良アンテナインデックス及び最良ビームインデックスは、当該位置グリッド内での複数の無線端末による測定に基づいて決定されてもよい。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１８２５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述のように、特許文献１には、無線端末の推定又は予測された位置の精度が低い場合に、制御装置が、推定又は予測された無線端末の位置に対応する第１の位置グリッドに関する伝搬情報アイテムだけでなく、１又はそれ以上の周辺位置グリッドに関する伝搬情報アイテムを伝搬情報データベースから読み出すことが記載されている。特許文献１には、そして制御装置が、これら複数の位置グリッドに関する複数の伝搬情報アイテムに基づいて、無線端末の推定又は予測された位置での無線端末との通信のために使用又は準備される１又はそれ以上のアンテナ及び／又は１又はそれ以上のビームを決定することが記載されている。
【０００７】
言い換えると、特許文献１に開示されたこの方法では、推定又は予測された無線端末位置における無線端末との通信のために使用又は準備されるアンテナ及び／又はビームを決定するために、制御装置が、第１の位置グリッドに関する伝搬情報アイテムだけでなく、１又はそれ以上の周辺位置グリッドに関する伝搬情報アイテムをも伝搬情報データベースから取得する必要がある。これは、アンテナ及び／又はビームの選択又は決定に要する処理量若しくは処理時間又は両方の増加をもたらすかもしれない。
【０００８】
本明細書に開示される実施形態が達成しようとする目的の１つは、推定又は予測された無線端末位置における無線端末との通信のために使用又は準備されるアンテナ及び／又はビームの選択又は決定に要する処理量若しくは処理時間又は両方の低減に寄与し得る改良をもたらす装置、方法、及びプログラムを提供することである。なお、この目的は、本明細書に開示される複数の実施形態が達成しようとする複数の目的の１つに過ぎないことに留意されるべきである。その他の目的又は課題と新規な特徴は、本明細書の記述又は添付図面から明らかにされる。なお、この目的は、本明細書に開示される複数の実施形態が達成しようとする複数の目的の１つに過ぎないことに留意されるべきである。その他の目的又は課題と新規な特徴は、本明細書の記述又は添付図面から明らかにされる。
【課題を解決するための手段】
【０００９】
第１の態様は、データベース生成装置に向けられる。当該データベース生成装置は、複数の位置要素の各々に関連付けられた１又はそれ以上の情報アイテムを格納したデータベースを生成又は更新するよう構成される。特に、前記データベース生成装置は、前記複数の位置要素に含まれる第１の位置要素に対応する第１の地理的領域における測定に基づく第１の情報と、前記複数の位置要素に含まれ且つ前記第１の位置要素の周囲の１又はそれ以上の第２の位置要素に対応する１又はそれ以上の第２の地理的領域における測定に基づく第２の情報と、を用いて、前記第１の位置要素に関する１又はそれ以上の情報アイテムを計算又は決定するよう構成される。
【００１０】
第２の態様は、データベース生成装置により行われる方法に向けられる。当該方法は、複数の位置要素の各々に関連付けられた１又はそれ以上の情報アイテムを格納したデータベースを生成又は更新することを含む。前記生成又は更新することは、前記複数の位置要素に含まれる第１の位置要素に対応する第１の地理的領域における測定に基づく第１の情報と、前記複数の位置要素に含まれ且つ前記第１の位置要素の周囲の１又はそれ以上の第２の位置要素に対応する１又はそれ以上の第２の地理的領域における測定に基づく第２の情報と、を用いて、前記第１の位置要素に関する１又はそれ以上の情報アイテムを計算又は決定することを含む。
（【００１１】以降は省略されています）
