公開番号2025151849
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053453
出願日2024-03-28
発明の名称システム、装置及び方法
出願人日本電気株式会社
代理人個人,個人,個人
主分類H04N 23/60 20230101AFI20251002BHJP(電気通信技術)
要約【課題】対象の画像を取得するためのシステム、装置及び方法を提供する。
【解決手段】システムは、照明光源から発せられる光を第1方向に偏光する第1偏光手段と、対象を撮像する撮像手段に向かう光を、第1方向とは異なる第2方向に偏光する第2偏光手段と、撮像手段から出力される対象を含む画像を取得する取得手段と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
照明光源から発せられる光を第１方向に偏光する第１偏光手段と、
前記対象を撮像する撮像手段に向かう光を、前記第１方向とは異なる第２方向に偏光する第２偏光手段と、
前記撮像手段から出力される前記対象を含む画像を取得する取得手段と、
を備えるシステム。
続きを表示（約 1,400 文字）【請求項２】
前記第１偏光手段が前記照明光源から発せられる光を前記第１方向に偏光し、且つ、前記第２偏光手段が前記撮像手段に向かう光を前記第２方向に偏光する第１状態と、前記第１偏光手段が前記照明光源から発せられる光を前記第１方向に偏光しない、及び／又は、前記第２偏光手段が前記撮像手段に向かう光を前記第２方向に偏光しない第２状態と、を切り替え可能な切替手段を備える
請求項１に記載のシステム。
【請求項３】
前記第２状態で前記撮像手段から出力された前記対象を含む第１画像に基づいて、前記第２状態から前記第１状態に切り替えるか否かを判定する判定手段を備える
請求項２に記載のシステム。
【請求項４】
前記第１偏光手段は、前記照明光源としての第１照明光源から発せられる光を前記第１方向に偏光し、
前記第１照明光源が消灯しており、且つ、前記第１照明光源とは異なる第２照明光源が点灯している第３状態で前記撮像手段から出力された前記対象を含む第２画像に基づいて、前記第３状態から、前記第１照明光源が点灯しており、且つ、前記第２照明光源が消灯している第４状態に切り替えるか否かを判定する判定手段を備える
請求項１に記載のシステム。
【請求項５】
前記第２状態から前記第１状態に切り替えると判定された場合に、前記照明光源から発せられる光の強度の増加、前記撮像手段に係る露光の増加、及び、前記撮像手段に係るゲインの増加の少なくとも一つを行う制御手段を備える
請求項３に記載のシステム。
【請求項６】
前記第３状態から前記第４状態に切り替えると判定された場合に、前記照明光源から発せられる光の強度の増加、前記撮像手段に係る露光の増加、及び、前記撮像手段に係るゲインの増加の少なくとも一つを行う制御手段を備える
請求項４に記載のシステム。
【請求項７】
前記第１画像に、輝度値が所定値よりも高い高輝度領域が含まれている場合、前記第１画像に基づいて行われた前記対象の生体認証が失敗した場合、及び、前記第１画像に含まれる対象が眼鏡を着用している場合の少なくとも一つの場合に、前記判定手段は、前記第２状態から前記第１状態に切り替えると判定する
請求項３に記載のシステム。
【請求項８】
前記第２画像に、輝度値が所定値よりも高い高輝度領域が含まれている場合、前記第２画像に基づいて行われた前記対象の生体認証が失敗した場合、及び、前記第２画像に含まれる対象が眼鏡を着用している場合の少なくとも一つの場合に、前記判定手段は、前記第３状態から前記第４状態に切り替えると判定する
請求項４に記載のシステム。
【請求項９】
照明光源から発せられる光を第１方向に偏光する第１偏光手段と、
前記対象を撮像する撮像手段に向かう光を、前記第１方向とは異なる第２方向に偏光する第２偏光手段と、
前記撮像手段から出力される前記対象を含む画像を取得する取得手段と、
を備える装置。
【請求項１０】
照明光源から発せられる光を第１方向に偏光し、
前記対象を撮像する撮像手段に向かう光を、前記第１方向とは異なる第２方向に偏光し、
前記撮像手段から出力される前記対象を含む画像を取得する
方法。

発明の詳細な説明【技術分野】
【０００１】
この開示は、対象の画像を取得するためのシステム、装置及び方法の技術分野に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
この種のシステムとして、例えば、主軸方向が互いに異なる複数の偏光素子と対応付けられた封数の画素を一つの画素ユニットとし、該画素ユニットが二次元的に配列された撮像素子を用いて被写体の像を含む撮像画像を生成するシステムが提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６４０９０８８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この開示は、上述した先行技術文献に関連する技術の改良を目的とする情報処理装置、情報処理方法及び記録媒体を提供することを課題とする。
【課題を解決するための手段】
【０００５】
システムの一態様は、照明光源から発せられる光を第１方向に偏光する第１偏光手段と、前記対象を撮像する撮像手段に向かう光を、前記第１方向とは異なる第２方向に偏光する第２偏光手段と、前記撮像手段から出力される前記対象を含む画像を取得する取得手段と、を備える。
【０００６】
装置の一態様は、照明光源から発せられる光を第１方向に偏光する第１偏光手段と、前記対象を撮像する撮像手段に向かう光を、前記第１方向とは異なる第２方向に偏光する第２偏光手段と、前記撮像手段から出力される前記対象を含む画像を取得する取得手段と、を備える。
【０００７】
方法の一態様は、照明光源から発せられる光を第１方向に偏光し、前記対象を撮像する撮像手段に向かう光を、前記第１方向とは異なる第２方向に偏光し、前記撮像手段から出力される前記対象を含む画像を取得する。
【図面の簡単な説明】
【０００８】
実施形態に係るシステムの構成の一例を示す図である。

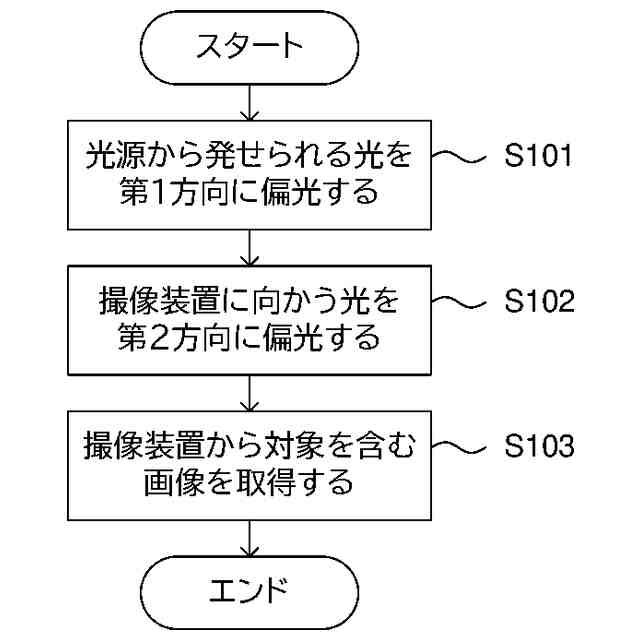

実施形態に係るシステムの動作の一例を示す図である。

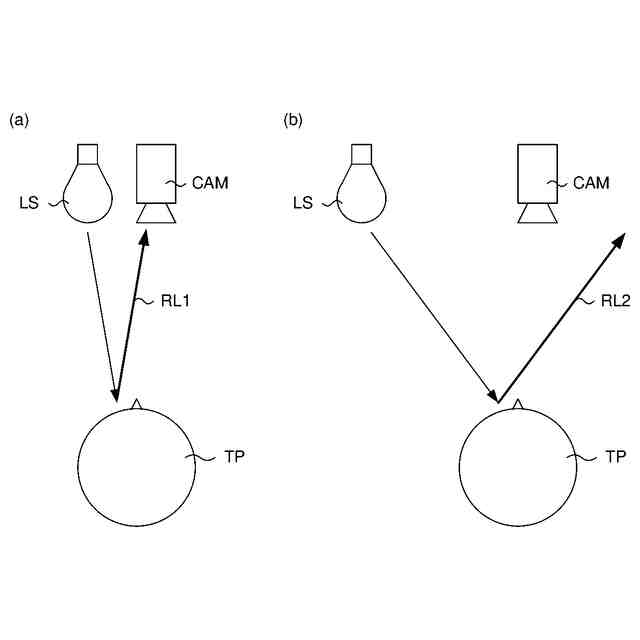

対象を撮像する場合の課題を説明するための図である。
実施形態に係るシステムの構成の他の例を示す図である。
実施形態に係る演算装置の構成の一例を示すブロック図である。

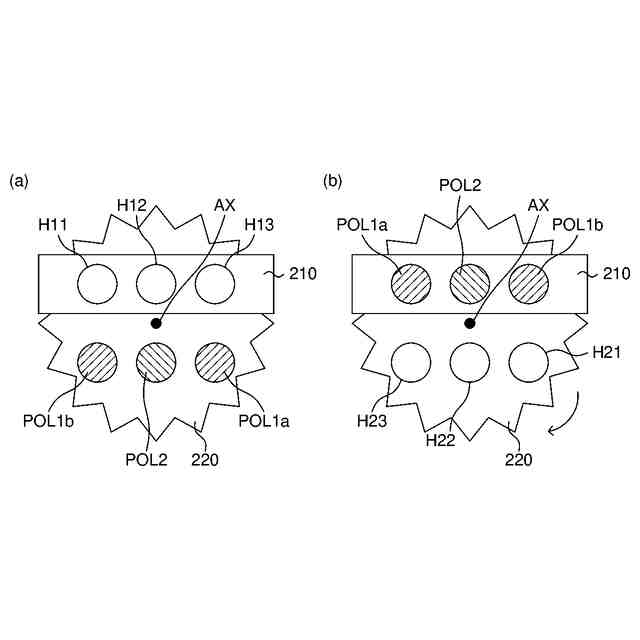

状態を切り替える構成の一例を示す概念図である。
実施形態に係る演算装置の構成の他の例を示すブロック図である。

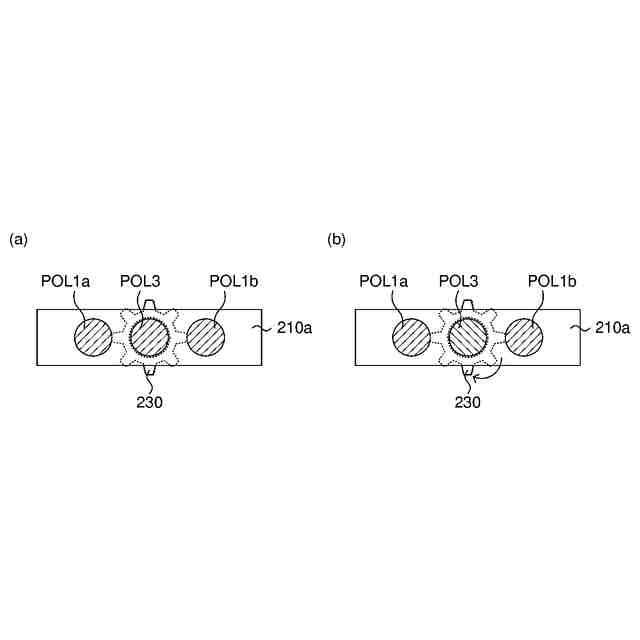

状態を切り替える構成の他の例を示す概念図である。

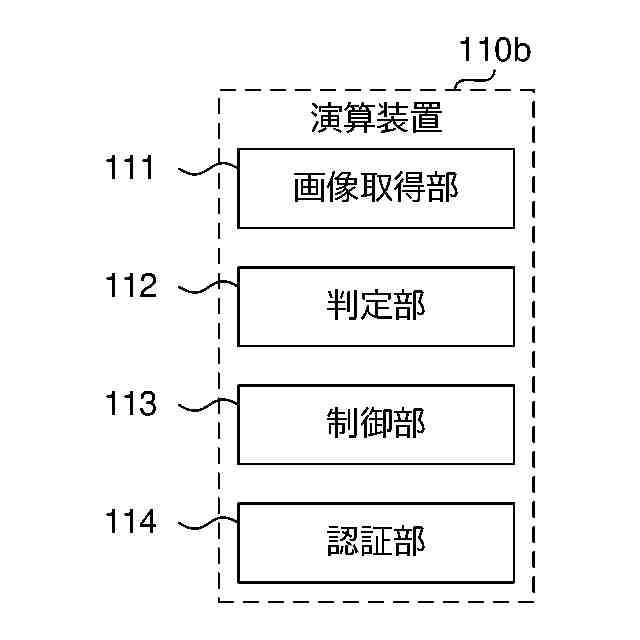

実施形態に係る演算装置の構成の他の例を示すブロック図である。
実施形態に係るシステムの構成の他の例を示す図である。
実施形態に係るシステムの構成の他の例を示す図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
システム、装置及び方法の第１実施形態について図１及び図２を参照して説明する。以下では、システム１を用いて、システム、装置及び方法の第１実施形態を説明する。
【００１０】

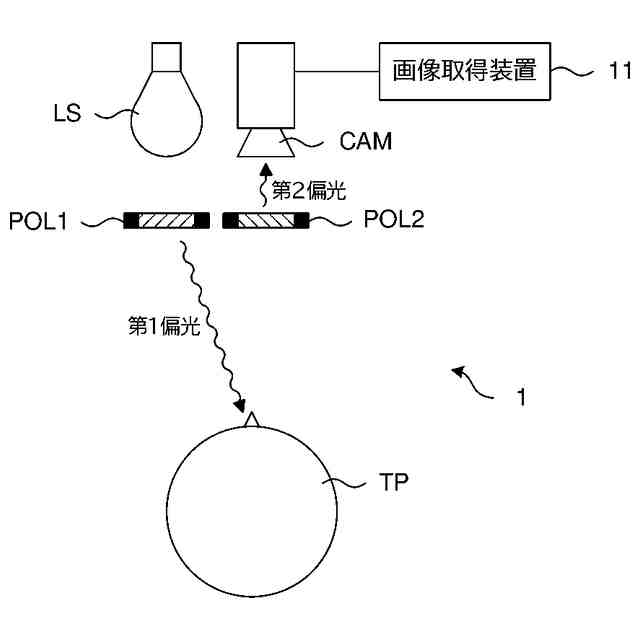

図１において、システム１は、偏光手段ＰＯＬ１、偏光手段ＰＯＬ２及び画像取得装置１１を備える。尚、偏光手段ＰＯＬ１及びＰＯＬ２は、例えば、偏光板及び偏光フィルムの少なくとも一方であってよい。偏光手段ＰＯＬ１は、照明光源ＬＳから発せられる光を第１方向に偏光する。照射光源ＬＳから発せられ偏光手段ＰＯＬ１に入射する光のうち、第１方向に振動する偏光は偏光手段ＰＯＬ１を透過する一方で、第１方向とは異なる方向に振動する偏光は偏光手段ＰＯＬ１で遮断される。上記「照明光源ＬＳから発せられる光を第１方向に偏光する」ことは、照明光源ＬＳから発せられる非偏光から、第１方向に振動する偏光を作りだすことを意味してよい。或いは、「照明光源ＬＳから発せられる光を第１方向に偏光する」ことは、照明光源ＬＳから発せられる光のうち第１方向に振動する偏光を透過させることを意味してよい。或いは、「照明光源ＬＳから発せられる光を第１方向に偏光する」ことは、照明光源ＬＳから発せられる非偏光から、第１方向に振動する偏光を抽出することを意味してよい。尚、第１方向は、偏光手段ＰＯＬ１の透過軸が延びる方向を意味する。偏光手段ＰＯＬ１に起因して、照明光源ＬＳから発せられる光のうち、第１方向に振動する偏光（図１の“第１偏光”参照）が、対象ＴＰの照明に用いられる。
（【００１１】以降は省略されています）
