公開番号2025169926
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025076147
出願日2025-05-01
発明の名称射出成形金型用スライダーアセンブリ
出願人コメルシアル・デ・ウティレス・イ・モルデス・ソシエダッド・アノニマ,COMERCIAL DE UTILES Y MOLDES, S.A.
代理人個人,個人
主分類B29C 33/00 20060101AFI20251107BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】従来のスライダーアセンブリよりも省スペースで、移動の少ない射出成形金型用スライダーアセンブリを提供する。
【解決手段】射出成形金型用スライダーアセンブリであって、スライダー本体と、スライダー本体に連結された形状インサートと、スライダー本体に取り付けられたラック(6)が沿って移動するスライダーレール(5)と、押圧要素(8)を移動させる牽引要素(11)と、を含む。押圧要素(8)は、ラック(6)と係合する歯(9)を有しており、牽引要素(11)の移動により、ラック(6)および押圧要素(8)を介して、スライダー本体の移動が生じる。これにより、従来のスライダーアセンブリに比べ、移動が少なく、省スペースな射出成形金型用スライダーアセンブリを提供することができる。

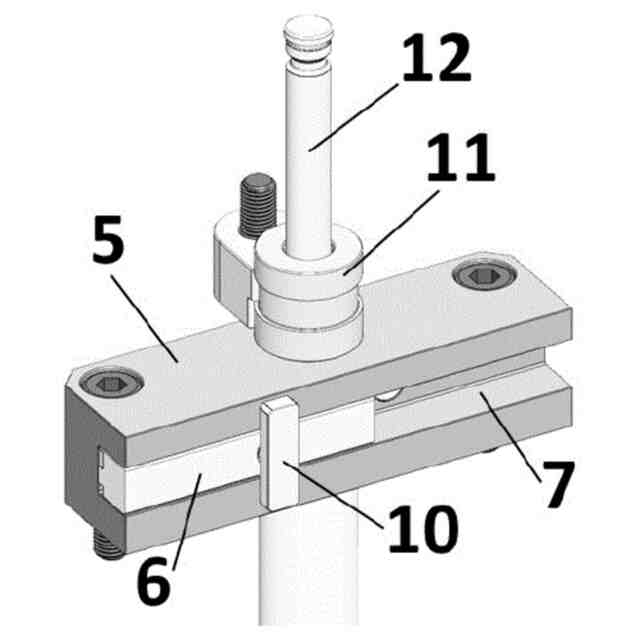

【選択図】図5

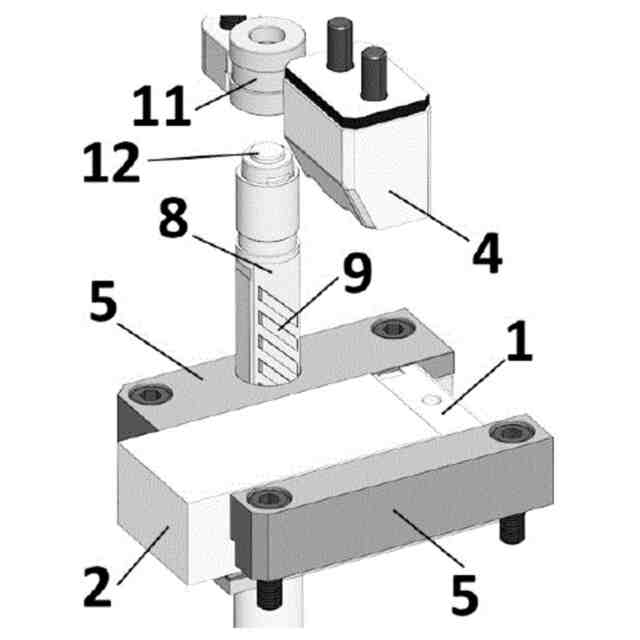

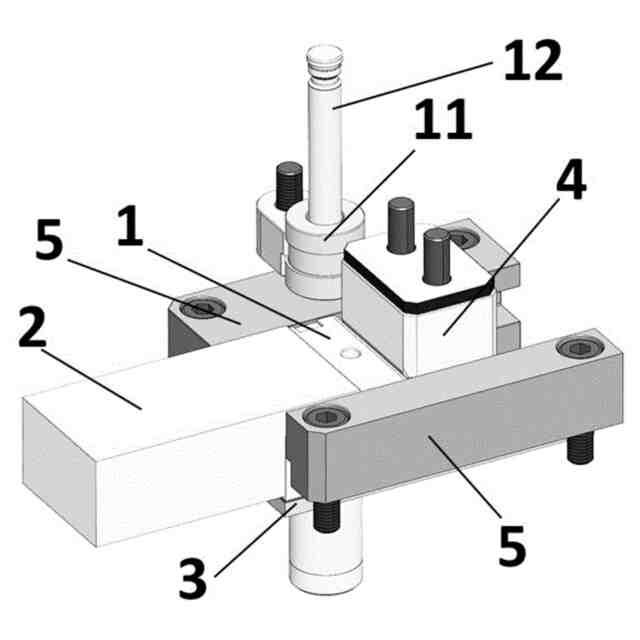

特許請求の範囲【請求項１】
射出成形金型用スライダーアセンブリであって、
スライダー本体（１）と、
前記スライダー本体（１）に連結された形状インサート（２）と、
前記スライダー本体（１）に取り付けられたラック（６）が沿って移動するスライダーレール（５）と、を含み、
前記射出成形金型用スライダーアセンブリは、
押圧要素（８）を移動させる牽引要素（１１）をさらに含み、
前記押圧要素（８）は、前記ラック（６）と係合する歯（９）を有しており、前記牽引要素（１１）の移動により、前記ラック（６）および前記押圧要素（８）を介して、前記スライダー本体（１）の移動が生じることを特徴とする射出成形金型用スライダーアセンブリ。
続きを表示（約 540 文字）【請求項２】
前記ラック（６）および前記押圧要素（８）は、互いに直交している請求項１に記載の射出成形金型用スライダーアセンブリ。
【請求項３】

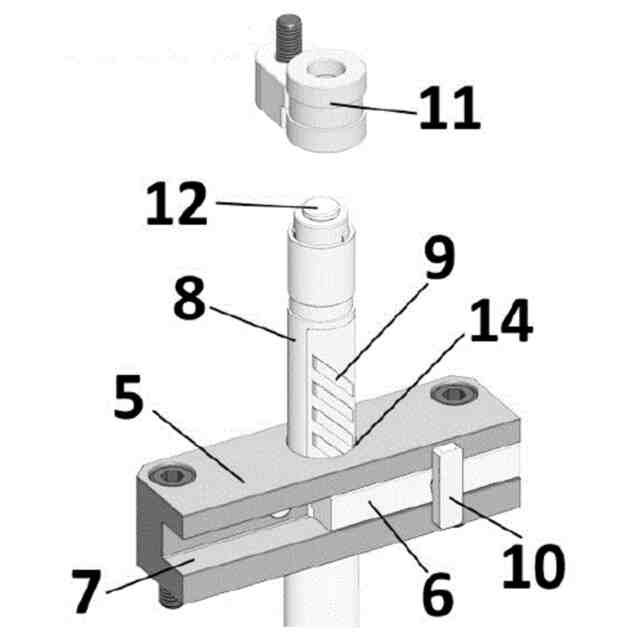

前記押圧要素（８）および前記牽引要素（１１）をシャフト（１２）が貫通しており、
前記押圧要素（８）および前記牽引要素（１１）は、前記シャフト（１２）に沿って移動可能である請求項１または２に記載の射出成形金型用スライダーアセンブリ。
【請求項４】
前記スライダーレール（５）は、スロット（７）を含み、前記ラック（６）が前記スロット（７）内を移動する請求項１ないし３のいずれかに記載の射出成形金型用スライダーアセンブリ。
【請求項５】
前記ラック（６）は、フック（１０）を含む請求項１ないし４のいずれかに記載の射出成形金型用スライダーアセンブリ。
【請求項６】
前記牽引要素（１１）は、ブッシュである請求項１ないし５のいずれかに記載の射出成形金型用スライダーアセンブリ。
【請求項７】
前記スライダーレール（５）は、前記押圧要素（８）およびシャフト（１２）が貫通する穴（１４）を含む請求項１ないし６のいずれかに記載の射出成形金型用スライダーアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形金型用スライダーアセンブリ（ｓｌｉｄｅｒａｓｓｅｍｂｌｙｆｏｒｉｎｊｅｃｔｉｏｎｍｏｌｄｓ）に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
射出成形金型の分野において、スライダーアセンブリが製品の側面を成形するために用いられ、従来の金型の伝統的なシステムでは複製（ｒｅｐｒｏｄｕｃｅ）不可能な外形形状（ｆｉｇｕｒｅｓｈａｐｅｓ）が製造される。なぜならば、従来の金型は、基本的にモールドプレート（ｍｏｌｄｐｌａｔｅ）とキャビティプレート（ｃａｖｉｔｙｐｌａｔｅ）により形成され、すべての加工部品が金型の開方向に離型される（ｄｅｍｏｌｄｅｄ）単一の開動作しか有していないからである。
【０００３】
従来の手順によっては離型できない形状を有する部品を製造する必要がある金型には、スライダーと呼ばれる機構を適用する必要がある。スライダーは、開閉工程の間に、金型の開口に対して垂直方向の変位（ｄｉｓｐｌａｃｅｍｅｎｔｓ）を伝達する役割を有し、これにより金型を開く工程の間、かつ、射出された製品を離型する工程へ進む前に、前述のネガティブ形状（ｎｅｇａｔｉｖｅｓ）を垂直方向に離型することが可能となる。
【０００４】
したがって、スライダーは、対象の形状を金型から取り外せるようにするために、それぞれの特定のケースにおいて通過すべき経路を定めるガイドまたはレール上を移動しなければならない。
【０００５】
長い離型経路、すなわち２５ミリメートル以上の経路が実行される場合、傾斜ガイド（ｉｎｃｌｉｎｅｄｇｕｉｄｅ）の使用は次第に困難となり、３５ミリメートル以上の場合、その使用は最適ではないと考えられている。
【０００６】
金型を機械に固定するためのマグネットプレート（ｍａｇｎｅｔｉｃｐｌａｔｅｓ）やロボットの使用は、ますます重要性を増しており、日々多くの企業が、設備の性能向上を図るために、これらの新技術を導入している。
【０００７】
これらの新技術の導入により、製造工程において経済的な改善がもたらされる一方で、同時に、新たな解決すべき予期せぬ問題が発生する。
【０００８】
第一に、機械に取り付けられたマグネットプレートは、金型を機械に取り付ける際に大幅な時間短縮をもたらすが、１つの金型につき２枚のマグネットプレートを使用するため、マグネットプレート（各プレートで１つ分）の厚さの分だけ、開口経路（ｏｐｅｎｉｎｇｐａｔｈ）が減少する。その結果、長いストロークのスライダー（ｌｏｎｇ－ｓｔｒｏｋｅｓｌｉｄｅｒｓ）を有するすべての金型に困難さが生じ、多くの場合、スペースの不足によりロボットの使用を断念せざるを得なくなる。
【０００９】
上述の欠点に加えて、長い経路を有するスライダーを必要とする金型内において、作業用ロボットの使用を優先する場合には、傾斜ガイドは使用できず、代わりに、空気圧（ｐｎｅｕｍａｔｉｃ）または油圧（ｈｙｄｒａｕｌｉｃ）による変位が用いられるが、その適用には、多くの不都合が伴い、その応用を必要とする。
【発明の概要】
【００１０】
したがって、本発明の目的は、従来のスライダーアセンブリよりも省スペースで、移動（ｍｏｖｅｍｅｎｔ）の少ない射出成形金型用スライダーアセンブリを提供することである。
（【００１１】以降は省略されています）
