公開番号2025168972
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073888
出願日2024-04-30
発明の名称採光装置
出願人YKK AP株式会社,個人
代理人弁理士法人酒井国際特許事務所
主分類F21S 11/00 20060101AFI20251105BHJP(照明)
要約【課題】眩しさを抑えて室内を明るくする。
【解決手段】建物に設けられた開口部BOを通じて建物の内部に外光を取り入れるための採光装置であって、透光性を有した樹脂によって成形され、上方に向いて傾斜した室外側の入射面30eと、上方に向いて傾斜した室内側の出射面30fと、入射面30eから入射した光を出射面30fに向けて反射する内部反射面30dとが設けられた採光部を有する。
【選択図】図17
特許請求の範囲【請求項１】
建物に設けられた開口部を通じて建物の内部に外光を取り入れるための採光装置であって、
透光性を有した樹脂によって成形され、上方に向いて傾斜した室外側の入射面と、上方に向いて傾斜した室内側の出射面と、前記入射面から入射した光を前記出射面に向けて反射する内部反射面とが設けられた採光部を有することを特徴とする採光装置。
続きを表示（約 610 文字）【請求項２】
前記採光部が上下に複数並設されていることを特徴とする請求項１に記載の採光装置。
【請求項３】
前記複数の採光部において鉛直面から前記入射面までの傾斜角度は、上方に配置されたものが下方に配置されたものよりも大となる部分を含むことを特徴とする請求項２に記載の採光装置。
【請求項４】
前記複数の採光部は、室外側の縁部及び室内側の縁部が交互に連結されていることを特徴とする請求項２に記載の採光装置。
【請求項５】
前記出射面には、拡散用の凸部が設けられていることを特徴とする請求項１に記載の採光装置。
【請求項６】
前記採光部は、３Ｄプリンターによって成形された成形体であることを特徴とする請求項１に記載の採光装置。
【請求項７】
外光を拡散して室内に入射させる調光部を有し、前記調光部及び前記採光部が上下に並設されていることを特徴とする請求項１に記載の採光装置。
【請求項８】
前記調光部は、複数の突条部が並設された２つの調光層を有し、前記２つの調光層は前記突条部が互いに直交する方向に延在する状態で相互に積層配置されていることを特徴とする請求項７に記載の採光装置。
【請求項９】
前記調光部は、３Ｄプリンターによって成形された成形体であることを特徴とする請求項７に記載の採光装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外光を建物の内部に取り入れる採光装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
この種の採光装置としては、建物の開口部に複数の反射板を上下に並設することにより、外光を反射させて室内に取り入れるようにしたものが提供されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－８９６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の採光装置では、反射板の一部として、上面が光を拡散させるように仕上げられた光拡散反射板を適用し、眩しさを感じないように考慮されている。しかしながら、反射板として鏡面反射板を適用した箇所にあっては、指向性を有する反射光がそのまま室内に照射されるため、眩しさを抑えることが困難である。
【０００５】
本発明は、上記実情に鑑みて、眩しさを抑えて室内を明るくすることのできる採光装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る採光装置は、建物に設けられた開口部を通じて建物の内部に外光を取り入れるための採光装置であって、透光性を有した樹脂によって成形され、上方に向いて傾斜した室外側の入射面と、上方に向いて傾斜した室内側の出射面と、前記入射面から入射した光を前記出射面に向けて反射する内部反射面とが設けられた採光部を有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、採光部を構成する樹脂の内部を通過して外光が室内に出射されるため、眩しさを抑えて室内を明るくすることが可能となる。
【図面の簡単な説明】
【０００８】
本発明の実施の形態である採光装置を適用した建物を概念的に示す横断面図である。
図１におけるＸ－Ｘ線断面図である。

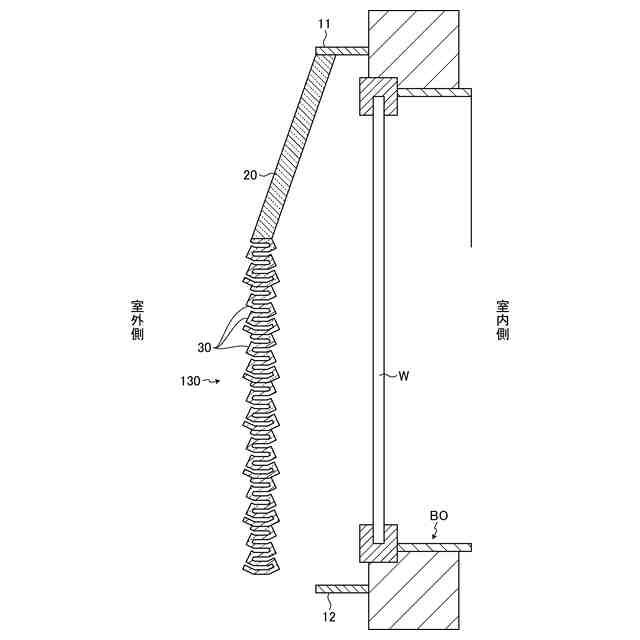

図１におけるＹ－Ｙ線断面図である。

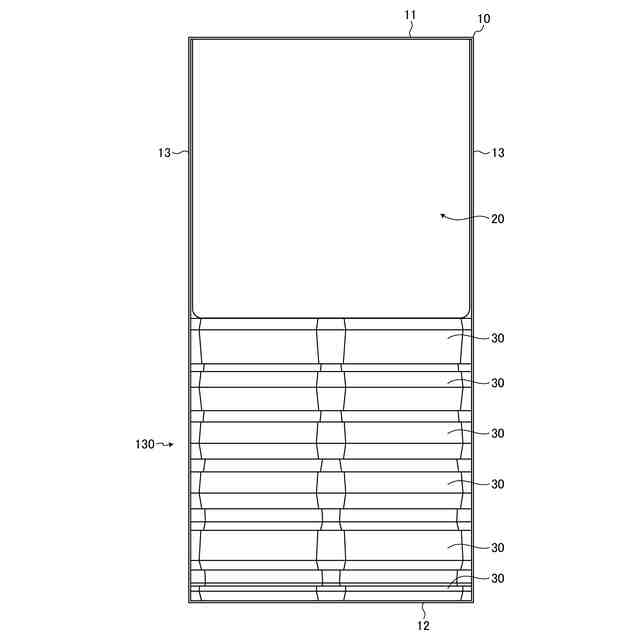

図１に示した採光装置を室外側から見た正面図である。
図１に示した採光装置の側面図である。

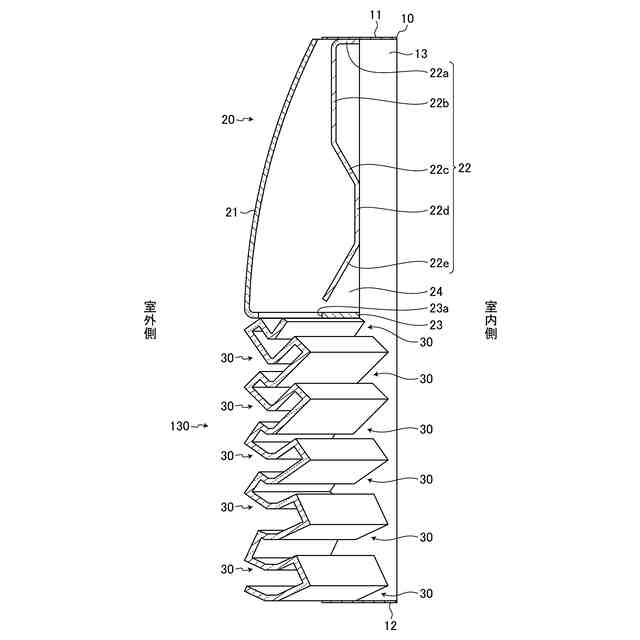

図１に示した採光装置の縦断面図である。
図１に示した採光装置を室外側から見た斜視図である。
図１に示した採光装置を室内側から見た斜視図である。
図１に示した採光装置の採光部及び調光部を室外側から見た斜視図である。
図１に示した採光装置の採光部及び調光部を室内側から見た斜視図である。
図１に示した採光装置の調光部を室内側から見た斜視図である。
図１１に示した調光部の第１調光層を室内側から見た斜視図及び一部拡大図である。
図１１に示した調光部の第２調光層を室内側から見た斜視図及び一部拡大図である。
図１に示した採光装置の採光部を室外側から見たもので、（ａ）は斜視図、（ｂ）は要部拡大断面図である。
図１に示した採光装置の採光部を室内側から見た斜視図である。
図１４に示した採光部の縦断面図である。
図１に示した採光装置の採光部を模式的に示すもので、（ａ）は単一の採光部の側面図、（ｂ）は複数の採光部を連結した状態の側面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら本発明に係る採光装置の好適な実施の形態について詳細に説明する。
図１～図３は、本発明の実施の形態である採光装置を適用した建物の要部を示したものである。ここで例示する採光装置は、例えば家屋等の建物に設けられた開口部ＢＯにおいて建具Ｗよりも室外側となる部分に取り付けられるもので、図４～図１０に示すように、装置枠１０、調光部２０、採光部３０を備えている。
【００１０】
装置枠１０は、上枠１１、下枠１２、左右の縦枠１３を四周組みすることによって構成したものである。装置枠１０を構成する上枠１１、下枠１２、縦枠１３は、それぞれアルミニウム合金等の金属によって成形したもので、長手に沿った全長にわたる部分がほぼ一様の断面形状を有するように構成してある。図示の例では、室内外方向に沿って延在した平板状を成す上枠１１、下枠１２、縦枠１３を適用している。
（【００１１】以降は省略されています）
