公開番号2025165534
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069637
出願日2024-04-23
発明の名称窓枠のシール構造および壁パネル
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E06B 1/62 20060101AFI20251028BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】防水テープのピンホールの発生を抑制でき、水の浸入リスクを低減できる窓枠のシール構造および壁パネルを提供すること。
【解決手段】窓枠のシール構造は、躯体の開口に固定される窓枠のシール構造であって、窓枠は上枠31を備え、上枠31の室外面と、躯体であるパネル本体の表面材29の室外面とは面一である。上枠31の室外面と、表面材29の室外面とに渡って防水両面テープ71が設けられている。これにより、防水両面テープ71の段差を無くして、ピンホールの発生も抑制できて上枠31における水の浸入リスクを低減できる。
【選択図】図4
特許請求の範囲【請求項１】
躯体の開口に固定される窓枠のシール構造であって、
前記窓枠は上枠を備え、
前記上枠の室外面と、前記躯体の室外面とは面一であり、
前記上枠の室外面と、前記躯体の室外面とに渡って防水テープが設けられている
ことを特徴とする窓枠のシール構造。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の窓枠のシール構造において、
前記上枠の室外面には、見切り材が固定され、
前記防水テープの下端は、前記上枠の室外面と前記見切り材との間、または、前記上枠の室外面において前記見切り材の固定部分よりも上側に設けられている
ことを特徴とする窓枠のシール構造。
【請求項３】
請求項１に記載の窓枠のシール構造において、
前記窓枠は縦枠を備え、
前記縦枠の室外面と、前記躯体の室外面とは面一であり、
前記縦枠の室外面と、前記躯体の室外面とに渡って防水テープが設けられている
ことを特徴とする窓枠のシール構造。
【請求項４】
請求項１に記載の窓枠のシール構造において、
前記防水テープは、両面防水テープであり、
前記防水テープの室外側には透湿防水シートが貼られている
ことを特徴とする窓枠のシール構造。
【請求項５】
請求項１に記載の窓枠のシール構造において、
前記上枠は、金属製の室外側枠材と、前記室外側枠材の室内側に配置されて前記室外側枠材に連結部を介して連結される合成樹脂製の室内側枠材と、を有する
ことを特徴とする窓枠のシール構造。
【請求項６】
請求項１に記載の窓枠のシール構造において、
前記上枠は、前記室外面を構成する第１見付け面部と、前記第１見付け面部の室内側に配置された第２見付け面部と、前記第１見付け面部および前記第２見付け面部を連結する見込み面部とを備え、上方が開口された凹溝部を有する
ことを特徴とする窓枠のシール構造。
【請求項７】
躯体開口枠と、前記躯体開口枠の室外側に取り付けられる表面材と、前記躯体開口枠内に取り付けられる窓枠とを備える壁パネルであって、
前記窓枠は上枠を備え、
前記上枠の室外面と、前記表面材の室外面とは面一であり、
前記上枠の室外面と、前記表面材の室外面とに渡って防水テープが設けられている
ことを特徴とする壁パネル。
【請求項８】
請求項７に記載の壁パネルにおいて、
前記上枠の室外面には、見切り材が固定され、
前記防水テープは、前記上枠の室外面において前記見切り材が固定された部分よりも上部から前記表面材の室外面に渡って設けられ、
前記見切り材の上方には外壁材が配置され、
前記外壁材の下面の高さ位置は、前記上枠の室外面の上端よりも低くされ、
前記外壁材の下面と前記見切り材との間には、シーリング材が充填されている
ことを特徴とする壁パネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、窓枠のシール構造および前記窓枠を有する壁パネルに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
建物の開口には、通常、特許文献１に記載されたように、半外付けの窓枠が取り付けられる。半外付けの窓枠は、各枠に設けられた釘ヒレ部を躯体の室外面にネジで固定して取り付けられている。このような釘ヒレ部を躯体の室外面に固定した窓枠と躯体との間のシール構造は、特許文献１に記載したように、躯体および釘ヒレ部に跨がって両面防水テープおよび透湿防水シートを貼り付ける構造が採用されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５０３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、躯体の室外面および釘ヒレ部の室外面には、釘ヒレ部の厚さ寸法分の段差が生じる。このため、両面防水テープを貼り付けた場合にピンホールが発生し、雨水等が躯体側に浸入する可能性がある。
【０００５】
本発明の目的は、防水テープのピンホールの発生を抑制でき、水の浸入リスクを低減できる窓枠のシール構造および壁パネルを提供することにある。
【課題を解決するための手段】
【０００６】
本発明は、躯体の開口に固定される窓枠のシール構造であって、前記窓枠は上枠を備え、前記上枠の室外面と、前記躯体の室外面とは面一であり、前記上枠の室外面と、前記躯体の室外面とに渡って防水テープが設けられていることを特徴とする。
【０００７】
本発明は、躯体開口枠と、前記躯体開口枠の室外側に取り付けられる表面材と、前記躯体開口枠内に取り付けられる窓枠とを備える壁パネルであって、前記窓枠は上枠を備え、前記上枠の室外面と、前記表面材の室外面とは面一であり、前記上枠の室外面と、前記表面材の室外面とに渡って防水テープが設けられていることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、防水テープのピンホールの発生を抑制でき、水の浸入リスクを低減できる窓枠のシール構造および壁パネルを提供することができる。
【図面の簡単な説明】
【０００９】
実施形態の壁パネルを示す内観姿図。

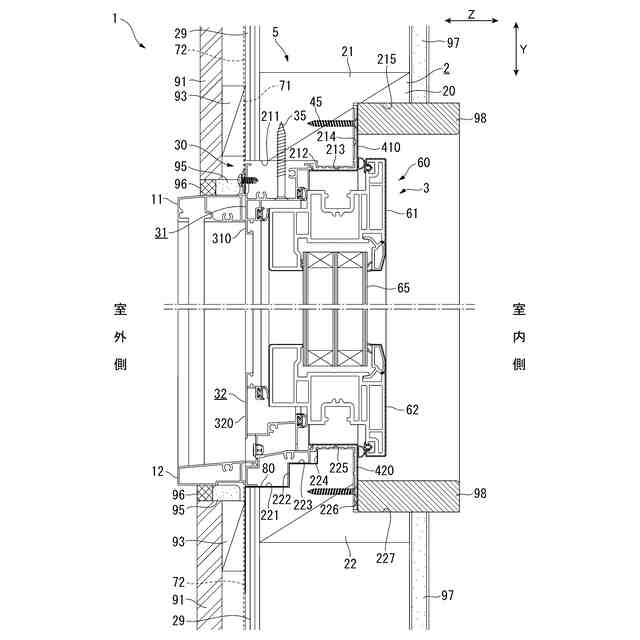

実施形態の壁パネルを示す縦断面図。
実施形態の壁パネルを示す横断面図。

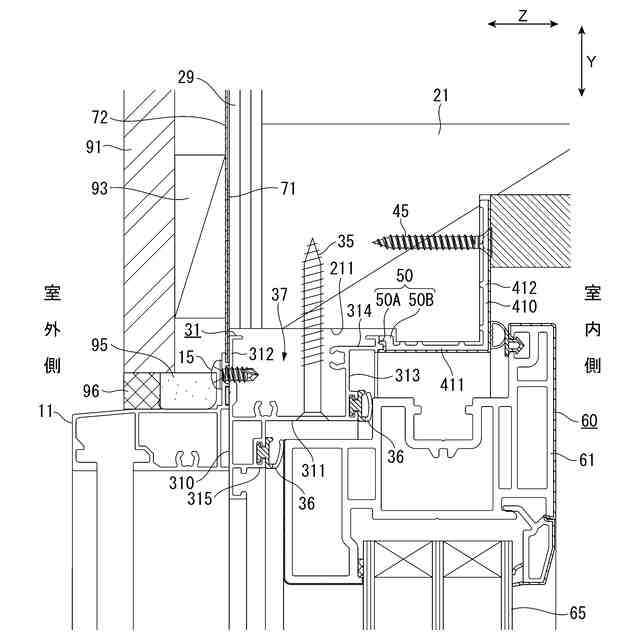

実施形態の壁パネルの上枠を示す縦断面図。

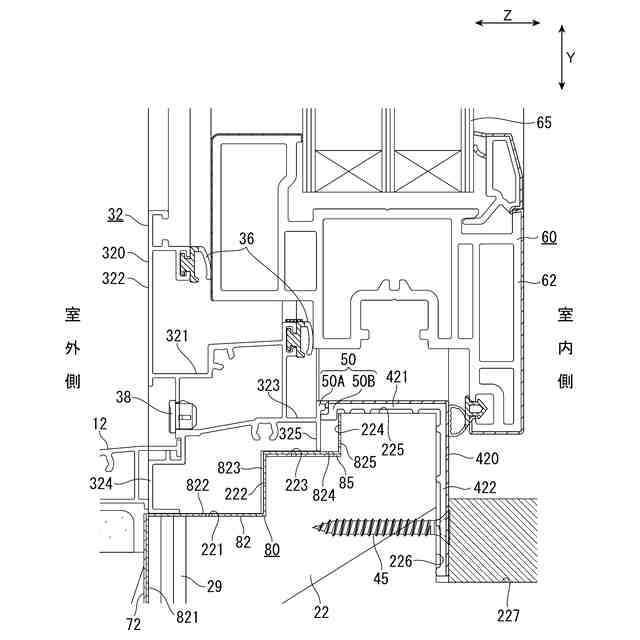

実施形態の壁パネルの下枠を示す縦断面図。

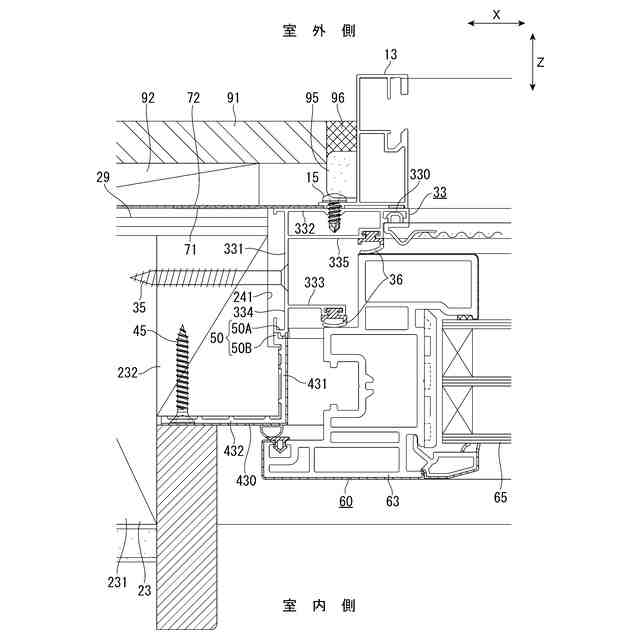

実施形態の壁パネルの縦枠を示す横断面図。

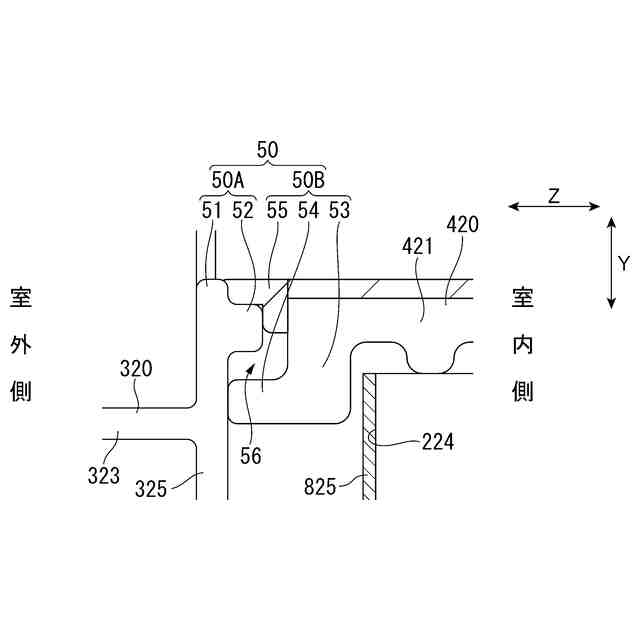

実施形態の壁パネルの下枠の連結部を示す縦断面図。
実施形態の壁パネルの防水プレートの取付手順を説明する説明図。

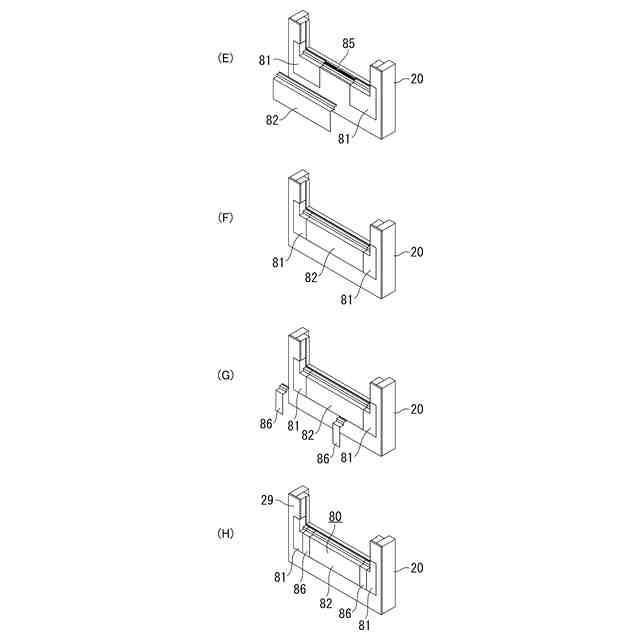

実施形態の壁パネルの防水プレートの取付手順を説明する説明図。
実施形態の防水プレートの中間防水部材を示す図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態を図面に基づいて説明する。
本実施形態の壁パネル１は、図１から図３に示すように、建築物に取り付ける際に単一の構造体として取り扱われるものであり、パネル本体２と、パネル本体２の開口に取り付けられる建具３とを備えている。本実施形態の建具３は、窓枠３０および障子６０を備えており、障子６０が窓枠３０に対して室内側に開く内開き窓である。
なお、図１は、壁パネル１の内観姿図であり、図２および図３は、建物に設置された壁パネル１の縦断面図および横断面図である。各断面図では、窓枠３０、障子６０の断面を示すハッチングを省略している。また、以下の説明において、壁パネル１の左右方向をＸ軸方向とし、壁パネル１の上下方向をＹ軸方向とし、壁パネル１の見込み方向（室内外方向）をＺ軸方向とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。
（【００１１】以降は省略されています）
