公開番号2025170925
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075791
出願日2024-05-08
発明の名称梯子固定装置
出願人有限会社高橋土木
代理人個人,個人
主分類E06C 7/46 20060101AFI20251113BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】梯子の転倒を確実に防止することができる安全性の高い梯子固定装置を提供する。
【解決手段】梯子固定装置1は、上面11に設けられた上面開口部11aから梯子Lを挿入可能な装置本体10と、装置本体10に挿入された梯子Lを支持する固定プレート20と、不使用時に上面開口部11aを被覆する蓋30とを備える。
装置本体10は上面11及び底面12と、上面11及び底面12間に環状の外壁を形成する外側面13とによって装置外面を構成する。装置本体10の内面は、Z軸に対して傾斜する傾斜内面14と、傾斜内面14に対向しZ軸に対してほぼ平行に延びる対向内面15と、傾斜内面14及び対向内面15の間に延びる略鉛直の一対の側内面16,16とを備える。傾斜内面14、対向内面15及び側内面16,16によって装置本体10内に梯子Lを保持可能な空洞を形成する。底面12には底面開口部12aが形成される。
【選択図】図1
特許請求の範囲【請求項１】
梯子を挿入可能な上面開口部を有する装置本体と、前記上面開口部に配置され前記梯子を支持する固定プレートと、を備える梯子固定装置であって、
前記装置本体は、鉛直方向に対して傾斜する傾斜内面と、前記傾斜内面に対向する対向内面と、前記傾斜内面及び前記対向内面の間に延びる一対の側内面とを備え、前記傾斜内面、前記対向内面及び前記側内面によって前記装置本体内に空洞を形成し、
前記固定プレートは、前記梯子の支柱が貫通可能な貫通部を備えることを特徴とする梯子固定装置。
続きを表示（約 210 文字）【請求項２】
前記装置本体の底面には、前記上面開口部に連通する底面開口部を備えることを特徴とする請求項１記載の梯子固定装置。
【請求項３】
前記装置本体には、前記上面開口部よりも開口面積の小さい第１段部と、さらに前記第１段部よりも開口面積の小さい第２段部とを備え、前記第１段部に前記上面開口部を被覆する蓋を載置し、前記第２段部に前記固定プレートを載置することを特徴とする請求項１記載の梯子固定装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、特に屋根の上にのぼる際に使用する梯子の転倒を防止するための梯子固定装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には梯子を固定する装置として、梯子の下端に安定補強体を取り付けることが記載される。安定補強体には孔が形成され、この孔に杭や釘などを刺して梯子を地面に固定することとしている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２９５１５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、地面が土の場合には杭や釘を刺すこともできるが、地面がコンクリート等の場合には刺すことができない。また、梯子を屋根に掛けた場合、梯子は下端が地面に接地し、上端近傍が屋根の軒先と接触する。屋根に上った利用者が上端に足をかけて降りようとしたとき軒先を中心に梯子が回転してしまうことがある。てこの原理で梯子の下端には非常に大きな力がかかり安定補強体の杭等が外れてしまう虞がある。
【０００５】
この発明は、梯子の転倒を確実に防止することができる安全性の高い梯子固定装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
この発明は、梯子を挿入可能な上面開口部を有する装置本体と、前記上面開口部に配置され前記梯子を支持する固定プレートと、を備える梯子固定装置であって、前記装置本体は、鉛直方向に対して傾斜する傾斜内面と、前記傾斜内面に対向する対向内面と、前記傾斜内面及び前記対向内面の間に延びる一対の側内面とを備え、前記傾斜内面、前記対向内面及び前記側内面によって前記装置本体内に空洞を形成し、前記固定プレートは、前記梯子の支柱が貫通可能な貫通部を備えることを特徴とする。
この発明によれば、装置本体に梯子を挿入し、固定プレートで梯子を固定することによって梯子の転倒を防止することができ、安全性の高い梯子固定装置を提供することができる。
【０００７】
前記装置本体の底面には、前記上面開口部に連通する底面開口部を備えることを特徴とする。
底面開口部を備えることにより、装置本体内に水が溜まるのを防ぐことができる。
【０００８】
前記装置本体には、前記上面開口部よりも開口面積の小さい第１段部と、さらに前記第１段部よりも開口面積の小さい第２段部とを備え、前記第１段部に前記上面開口部を被覆する蓋を載置し、前記第２段部に前記固定プレートを載置することを特徴とする。
不使用時には、第２段部に固定プレートを載置したまま第１段部に蓋をすることができ、コンパクトに収納することができる。
【発明の効果】
【０００９】
この発明に係る梯子固定装置によれば、装置本体に梯子を挿入し、支柱を傾斜内面に接触させて保持することができる。挿入した梯子は、固定プレートで固定することができる。したがって、梯子の転倒を確実に防止することができ、安全性の高い梯子固定装置を提供することができる。
【図面の簡単な説明】
【００１０】

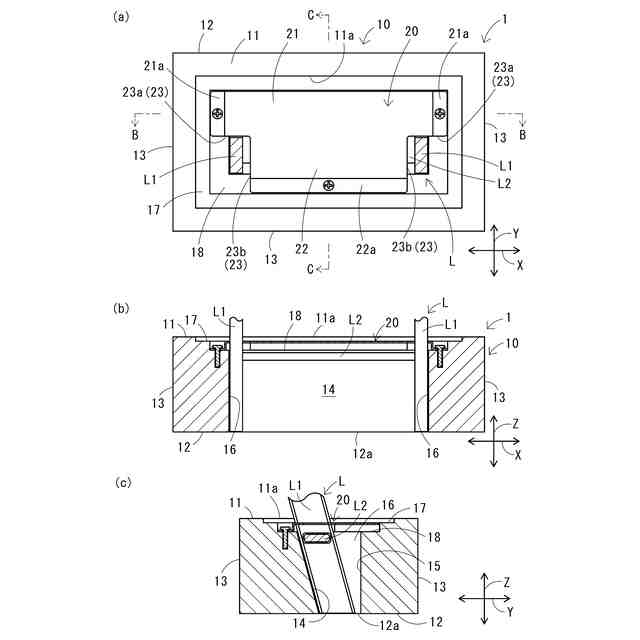

（ａ）使用状態における梯子固定装置全体の正面図。（ｂ）図１（ａ）のＢ－Ｂ線断面図。（ｃ）図１（ａ）のＣ－Ｃ線断面図。

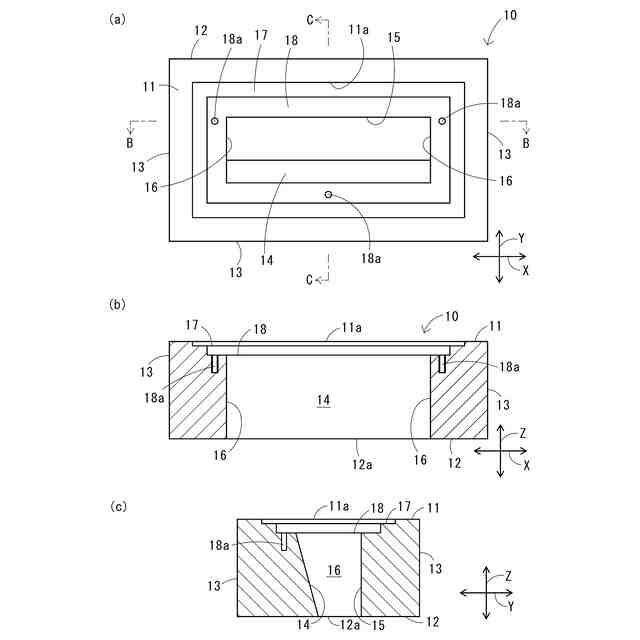

（ａ）装置本体の正面図。（ｂ）図１（ａ）のＢ－Ｂ線断面図。（ｃ）図１（ａ）のＣ－Ｃ線断面図。
（ａ）固定プレートの正面図。（ｂ）図１（ａ）のＢ－Ｂ線断面図。（ｃ）図１（ａ）のＣ－Ｃ線断面図。

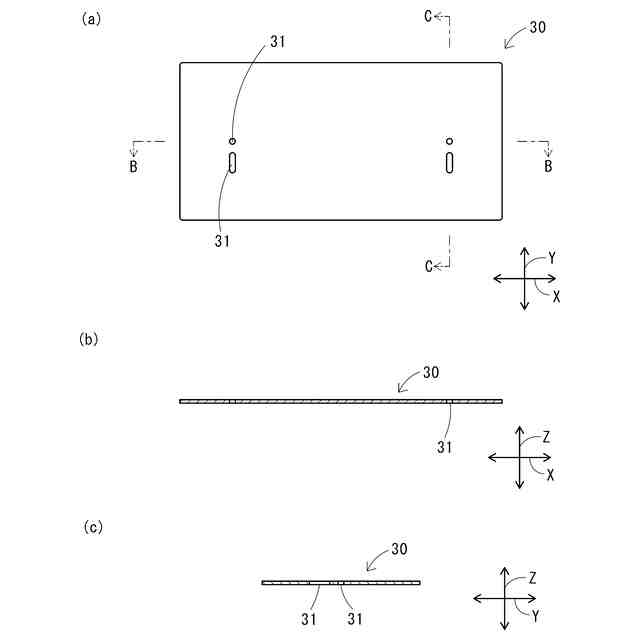

（ａ）蓋の正面図。（ｂ）図１（ａ）のＢ－Ｂ線断面図。（ｃ）図１（ａ）のＣ－Ｃ線断面図。
（ａ）蓋をした状態の固定装置全体の正面図。（ｂ）図１（ａ）のＢ－Ｂ線断面図。（ｃ）図１（ａ）のＣ－Ｃ線断面図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
