公開番号2025168853
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073661
出願日2024-04-30
発明の名称内開き式のドア装置および該ドア装置の室外側への開閉方法
出願人三和シヤッター工業株式会社
代理人個人,個人,個人
主分類E06B 3/36 20060101AFI20251105BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】トイレブース1の出入り口Eに設けた室内側に開閉操作する内開き式のドア体4において、ドア体4を室外側に非常開放する際に、ドア体側エッジ部材5とパネル体側エッジ部材6との間の隙間Sを塞ぐためパネル体側エッジ部材6に設けられる延出部が邪魔にならないようにする。
【解決手段】パネル体側エッジ部材6を、エッジ本体部7と、該エッジ本体部7の室外側に揺動自在に軸支される延出部8とに分割し、該延出部8を、ドア体4を室外側に開放操作した場合にドア体側エッジ部材5が当接することに連動して自動的に室外側に揺動してドア体4の室外側への開放が許容されるように構成する。
【選択図】図2

特許請求の範囲【請求項１】
室内外を仕切る左右の戸先側、戸尻側パネル体と、該戸先側、戸尻側パネル体間に形成される出入り口の開閉を室内側への開放作動で行う内開き式のドア体とを備え、
ドア体および戸先側パネル体の互いに対向する端縁部にそれぞれ設けられるドア体側、パネル体側エッジ部材のうちの一方側エッジ部材の先端側面部を、前後方向中央部側が膨出した膨出面とする一方、他方側エッジ部材の室外側端縁部に、一方側エッジ部材側に延出して両エッジ部材間の隙間を塞ぐための延出部を設けてなる内開き式のドア装置において、
前記他方側エッジ部材を、エッジ本体部と延出部とに分割し、
該分割した延出部を、ドア体を室外側に開放操作したときの一方側エッジ部材の当接に連動して室外側に揺動することでドア体の室外側への開放を許容するよう揺動自在に設けたことを特徴とする内開き式のドア装置。
続きを表示（約 1,500 文字）【請求項２】
ドア体側エッジ部材が一方側エッジ部材、パネル体側エッジ部材が他方側エッジ部材であり、
延出部は、パネル体側エッジ部材の室外側端縁部に設けられる揺動軸部と、該揺動軸部からパネル体の室外側面に添う状態で延出する室外側面部と、該室外側面部の先端縁を頂点とし、該先端縁から一方側エッジ部材の先端側面部に添う状態で室内側に延出する先端側面部と、該先端側面部の先端縁からパネル体側に折曲した折曲片部とを備え、該折曲片部がエッジ本体部の室外側端縁部に無理嵌め状態で抜き差し自在に嵌入していることを特徴とする請求項１記載の内開き式のドア装置。
【請求項３】
一方側エッジ部材の先端側面部には、室外側に開放したドア体を閉鎖する場合に、室外側に揺動した延出部に係止して該延出部を元姿勢に復帰移動させるための係止部が形成されていることを特徴とする請求項１記載の内開き式のドア装置。
【請求項４】
室内外を仕切る左右の戸先側、戸尻側パネル体と、該戸先側、戸尻側パネル体間に形成される出入り口の開閉を室内側への開放作動で行う内開き式のドア体とを備え、
ドア体の先端縁部に、先端側面部の前後方向中央部側が膨出したドア体側エッジ部材を設け、
パネル体の先端縁部に、ドア体側に延出してドア体側エッジ部材とのあいだの隙間を塞ぐための延出部が室外側端縁部に形成されたパネル体側エッジ部材を設けて構成される内開き式のドア装置において、
前記パネル体側エッジ部材を、エッジ本体と延出部とに分割し、該分割した延出部を、ドア体の室外側への開放を許容する許容姿勢になるよう揺動自在に設けたものとして、
ドア体の室外側への開閉方法として、
・ドア体を室外側に開放操作したときに、ドア体側エッジ部材が延出部に当接することに連動して該延出部がドア体の開放側への移動を許容する許容姿勢に揺動変姿するドア体開放工程、
・室外側に開放したドア体を閉鎖するドア体閉鎖工程、
・ドア体閉鎖工程後、許容姿勢の延出部を元姿勢に復帰揺動する延出部復帰工程
の各工程が実行されることを特徴とする内開き式のドア装置の室外側への開閉方法。
【請求項５】
室内外を仕切る左右の戸先側、戸尻側パネル体と、該戸先側、戸尻側パネル体間に形成される出入り口の開閉を室内側への開放作動で行う内開き式のドア体とを備え、
ドア体の先端縁部に、先端側面部の前後方向中央部側が膨出したドア体側エッジ部材を設け、
パネル体の先端縁部に、ドア体側に延出してドア体側エッジ部材とのあいだの隙間を塞ぐための延出部が室外側端縁部に形成されたパネル体側エッジ部材を設けて構成される内開き式のドア装置において、
前記パネル体側エッジ部材を、エッジ本体と延出部とに分割し、該分割した延出部を、ドア体の室外側への開放を許容する許容姿勢になるよう揺動自在に設けたものとして、
ドア体の室外側への開閉方法として、
・ドア体を室外側に開放操作したときに、ドア体側エッジ部材が延出部に当接することに連動して該延出部がドア体の開放側への移動を許容する許容姿勢に揺動変姿するドア体開放工程、
・室外側に開放したドア体を閉鎖操作したときに、ドア体側エッジ部材が延出部に当接することに連動して該延出部が前記隙間を塞ぐ元姿勢に揺動変姿するドア体閉鎖工程、
の各工程が実行されることを特徴とする内開き式のドア装置の室外側への開閉方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トイレブース等の部室の出入り口に建て付けられる内開き式のドア装置および該ドア装置の室外側への開閉方法の技術分野に関するものである。
続きを表示（約 5,700 文字）【背景技術】
【０００２】
一般に、トイレブース、浴室ブース等の部室（小部室）の出入り口にドア体（戸体、扉体）を設ける場合、該ドア体を室内側に開放する内開き式とし、ドア体を開放した際に、該開放したドア体が室外側に居る人に当たる等の不具合がないように配慮したものがある。このような内開き式のドア装置では、ドア体の戸先側端縁部と、該戸先側端縁部に対向する戸先側パネル体の端縁部とにそれぞれドア体側、パネル体側のエッジ部材を取り付け、これら両エッジ部材を、例えば、ドア体側エッジ部材については、先端側面部を前後方向中央部側が膨出した膨出面（円弧面）にする一方、パネル体側エッジ部材については、両エッジ部材間の隙間を塞いで室内外を見通すことができないよう目隠しするための延出部を室外側部位に形成した構成にしている。
このようなドア装置において、室内に居る人が、健康を損ねる等して出入り口付近で倒れてしまうことがあり、このような場合に、該倒れた人が障害物となってドア体の室内側への開放ができなくなって非常（緊急）対応に差し障りが生じることが想定される。そこでこのような場合の対応として、内開き式のドア体を、例外的に室外側に開く構成にすることが提唱されるが、その場合、ドア体側エッジ部材の前記膨出した先端側面部が、目隠し用に設けた延出部に当接することになってドア体の室外側への開放ができないという問題がある。
そこで内開き式のドア体を、前述したような非常時に室外側に開放操作できるように構成したものが知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６７９８８２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで前記従来の内開き式のドア体を室外側に非常開放できる構成にしたものは、パネル体側エッジ部材に設けられる延出部を可撓性のある部材で構成し、ドア体を室外側に開放移動したとき、ドア体側エッジ部材の先端側面部が当接した場合に、延出部が室外側に向けて弧状に変形することでドア体の室外側への開放ができるようにしている。
しかしながらこのようにした場合、延出部が可撓性を有した変形可能な素材で構成されるため、通常使用時において延出部の一部を室外側に抉じ開けることができ、そしてこの様に抉じ開けることで、室外から室内側を覗き見ることが可能になって防犯性に劣る等の問題があり、本発明は、これら問題点を解決することを課題としている。
【課題を解決するための手段】
【０００５】
本発明は、上記の如き実情に鑑みこれらの課題を解決することを目的として創作されたものであって、請求項１の発明は、室内外を仕切る左右の戸先側、戸尻側パネル体と、該戸先側、戸尻側パネル体間に形成される出入り口の開閉を室内側への開放作動で行う内開き式のドア体とを備え、ドア体および戸先側パネル体の互いに対向する端縁部にそれぞれ設けられるドア体側、パネル体側エッジ部材のうちの一方側エッジ部材の先端側面部を、前後方向中央部側が膨出した膨出面とする一方、他方側エッジ部材の室外側端縁部に、一方側エッジ部材側に延出して両エッジ部材間の隙間を塞ぐための延出部を設けてなる内開き式のドア装置において、前記他方側エッジ部材を、エッジ本体部と延出部とに分割し、該分割した延出部を、ドア体を室外側に開放操作したときの一方側エッジ部材の当接に連動して室外側に揺動することでドア体の室外側への開放を許容するよう揺動自在に設けたことを特徴とする内開き式のドア装置である。
請求項２の発明は、ドア体側エッジ部材が一方側エッジ部材、パネル体側エッジ部材が他方側エッジ部材であり、延出部は、パネル体側エッジ部材の室外側端縁部に設けられる揺動軸部と、該揺動軸部からパネル体の室外側面に添う状態で延出する室外側面部と、該室外側面部の先端縁を頂点とし、該先端縁から一方側エッジ部材の先端側面部に添う状態で室内側に延出する先端側面部と、該先端側面部の先端縁からパネル体側に折曲した折曲片部とを備え、該折曲片部がエッジ本体部の室外側端縁部に無理嵌め状態で抜き差し自在に嵌入していることを特徴とする請求項１記載の内開き式のドア装置である。
請求項３の発明は、一方側エッジ部材の先端側面部には、室外側に開放したドア体を閉鎖する場合に、室外側に揺動した延出部に係止して該延出部を元姿勢に復帰移動させるための係止部が形成されていることを特徴とする請求項１記載の内開き式のドア装置である。
請求項４の発明は、室内外を仕切る左右の戸先側、戸尻側パネル体と、該戸先側、戸尻側パネル体間に形成される出入り口の開閉を室内側への開放作動で行う内開き式のドア体とを備え、ドア体の先端縁部に、先端側面部の前後方向中央部側が膨出したドア体側エッジ部材を設け、パネル体の先端縁部に、ドア体側に延出してドア体側エッジ部材とのあいだの隙間を塞ぐための延出部が室外側端縁部に形成されたパネル体側エッジ部材を設けて構成される内開き式のドア装置において、前記パネル体側エッジ部材を、エッジ本体と延出部とに分割し、該分割した延出部を、ドア体の室外側への開放を許容する許容姿勢になるよう揺動自在に設けたものとし、ドア体の室外側への開閉方法として、ドア体を室外側に開放操作したときに、ドア体側エッジ部材が延出部に当接することに連動して該延出部がドア体の開放側への移動を許容する許容姿勢に揺動変姿するドア体開放工程、室外側に開放したドア体を閉鎖するドア体閉鎖工程、ドア体閉鎖工程後、許容姿勢の延出部を元姿勢に復帰揺動する延出部復帰工程、の各工程が実行されることを特徴とする内開き式のドア装置の室外側への開閉方法である。
請求項５の発明は、室内外を仕切る左右の戸先側、戸尻側パネル体と、該戸先側、戸尻側パネル体間に形成される出入り口の開閉を室内側への開放作動で行う内開き式のドア体とを備え、ドア体の先端縁部に、先端側面部の前後方向中央部側が膨出したドア体側エッジ部材を設け、パネル体の先端縁部に、ドア体側に延出してドア体側エッジ部材とのあいだの隙間を塞ぐための延出部が室外側端縁部に形成されたパネル体側エッジ部材を設けて構成される内開き式のドア装置において、前記パネル体側エッジ部材を、エッジ本体と延出部とに分割し、該分割した延出部を、ドア体の室外側への開放を許容する許容姿勢になるよう揺動自在に設けたものとし、ドア体の室外側への開閉方法として、ドア体を室外側に開放操作したときに、ドア体側エッジ部材が延出部に当接することに連動して該延出部がドア体の開放側への移動を許容する許容姿勢に揺動変姿するドア体開放工程、室外側に開放したドア体を閉鎖操作したときに、ドア体側エッジ部材が延出部に当接することに連動して該延出部が前記隙間を塞ぐ元姿勢に揺動変姿するドア体閉鎖工程、の各工程が実行されることを特徴とする内開き式のドア装置の室外側への開閉方法である。
【発明の効果】
【０００６】
請求項１、４の構成にすることにより、ドア体の戸先側端縁部と、これに対向する戸先側パネル体端縁部とに設けられるエッジ部材のうち、一方側エッジ部材の先端側面部を、前後方向中央部側が膨出した膨出面とし、他方側エッジ部材の室外側端縁部に、一方側エッジ部材側に延出して両エッジ部材間の隙間を塞ぐための延出部を設け、他方側エッジ部材を、エッジ本体部と延出部とに分割したものとし、そして分割した延出部を、ドア体を室外側に開放操作したときの一方側エッジ部材の当接に連動して室外側に揺動することでドア体の室外側への開放を許容するよう揺動自在に設けた構成になっている結果、延出部は、ドア体の室外側への開放を許容するため変形可能な可撓製部材で構成する必要がなく、エッジ部材と同等の硬質部材で形成することができ、このため延出部を室外側から抉じ開けて室内を見ることができないことになって防犯性が向上する。
請求項２の発明にすることにより、ドア体側エッジ部材が一方側エッジ部材、パネル体側エッジ部材が他方側エッジ部材としたものとなり、そして延出部が、パネル体側エッジ部材の室外側端縁部に設けられる揺動軸部と、該揺動軸部からパネル体の室外側面に添う状態で延出する室外側面部と、該室外側面部の先端縁を頂点とし、該先端縁から一方側エッジ部材の先端側面部に添う状態で室内側に延出する先端側面部と、該先端側面部の先端縁からパネル体側に折曲した折曲片部とを備え、そして該折曲片部がエッジ本体部の室外側端縁部に無理嵌め状態で抜き差し自在に嵌入したものとなっている結果、延出部の室外側への揺動が、ドア体側エッジ部材が当接することに連動して容易に許容姿勢に変姿するが、室外側から許容姿勢への変姿が簡単にはできないことになって防犯性がさらに高いものとなる。
請求項３、５の発明とすることにより、一方側エッジ部材の先端側面部には、室外側に開放したドア体を閉鎖する場合に、室外側に揺動した延出部に係止して該延出部を元姿勢に復帰移動させるための係止部が形成されているため、室外側に変姿した延出部を元姿勢に復帰することが、ドア体の閉鎖作動に連動してできることとになって操作性が向上する。
【図面の簡単な説明】
【０００７】
（Ａ）（Ｂ）（Ｃ）はトイレブースの正面図、平面図、側面図である。
トイレブースの要部平面図である。
ドア体の戸先側端縁部部位の平面図である。
（Ａ）（Ｂ）（Ｃ）はエッジ本体部の側面図、正面図、平面図である。

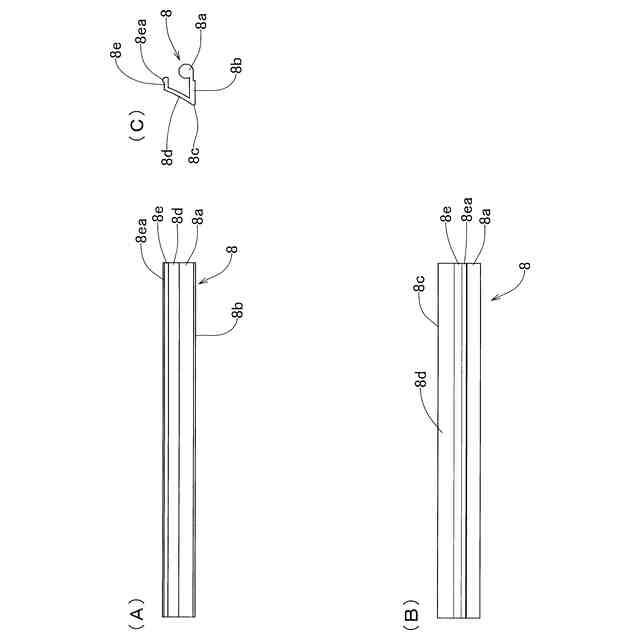

（Ａ）（Ｂ）（Ｃ）は延出部の側面図、正面図、平面図である。
（Ａ）（Ｂ）は規制部材によって室外側の開放が規制された状態、許容された状態を示す作用説明図である。

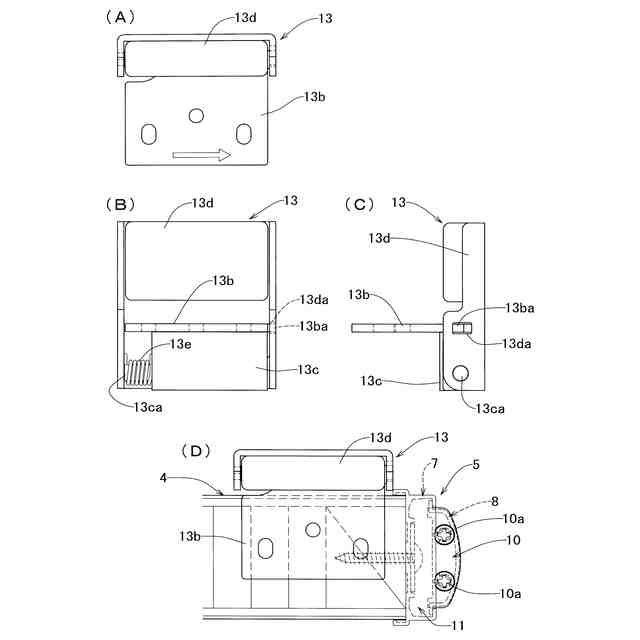

（Ａ）（Ｂ）（Ｃ）（Ｄ）は規制部材の平面図、背面図、側面図、ドア体に取り付けた状態を示す平面図である。
（Ａ）～（Ｅ）はドア体が室外側に開放する過程を示す作用説明図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態について、図面に基づいて説明する。図面において、１は室内に設けられるトイレブースであって、該トイレブース１は、左右前側の戸先側、戸尻側パネル体２、３、前後の奥行パネル体１５、躯体側壁面Ｗによって仕切られ、戸先側、戸尻側パネル体２、３のあいだに形成される出入り口Ｅの開閉をするため、戸尻側が揺動支軸４ｃを軸心として前後方向揺動自在に軸支された内開き式のドア体４を備えて構成されていること等は何れも従来通りである。
そしてドア体４の戸先側端縁部にはドア体側エッジ部材５が取り付けられ、戸先側パネル体２のドア体４と対向する先端縁部にはパネル体側エッジ部材６が取り付けられたものとなって本発明が実施されており、以下に、これらエッジ部材５、６の具体的構成について説明するが、両エッジ部材５、６は、互いに相対的な構造であればよいため、ドア体側エッジ部材５と同様の構造のものを戸先側パネル体２に取り付け、パネル体側エッジ部材６と同様の構造のものをドア体４側に取り付けた本実施の形態とは逆の構成としても本発明を実施することができる。
【０００９】
前記ドア体側エッジ部材５は、ドア体４の戸先側端面部４ａの前後コーナー部に基端部がＬ字形になって係止する前後の係止片部５ａと、該前後係止片部５ａから戸先側パネル体２側に膨出する円弧面状態で前後方向内側に向けて延出する先端側面部５ｂと、該先端側面部５ｂの前後方向中間部からドア体戸先側端面部４ａに当接するべく延出した前後の支持片部５ｃとを備えて構成され、そして前後支持片部５ｃのあいだから挿入したビス５ｄをドア体４の戸先側縦枠４ｂに螺入することでドア体４の戸先側端面部４ａに取付けられる構成になっている。
【００１０】
これに対しパネル体側エッジ部材６は、室内側のエッジ本体部７と室外側の延出部８とに二分割されたものとなっている。
エッジ本体部７は、戸先側パネル体２の先端側面部２ａの室内側コーナー部にＬ字形になって係止する室内側（後側）係止片部７ａと、該室内側係止片部７ａの先端縁部から、ドア体側エッジ部材５の先端側面部５ｂと隙間Ｓを存する状態で、戸先側パネル体２の室外側面２ｂに至る前位置まで室外側に向けて延出した先端側面部７ｂと、該先端側面部７ｂの室外側端縁から戸先側パネル体２側に向けて折曲して戸先側パネル体２の先端側面部２ａに至る室外側支持片部７ｃと、該室外側支持片部７ｃの基端部から戸先側パネル体２の先端側面部２ａに添う（当接する）状態で室外側に折曲して戸先側パネル体２の先端側端面部２ａの室外側コーナー部に至る見込み片部７ｄと、該見込み片部７ｄの室外側端縁から戸先側パネル体２の室外側面２ｂに添う状態に折曲された見付け片部７ｅと、室内側係止片部７ａおよび室外側支持片部７ｃのあいだに前後一対が形成される中間支持片部７ｆとを備えて構成され、先端側面部７ｂの前後中間支持片部７ｆのあいだから挿入したビス７ｇを戸先側パネル体２に螺入することで該戸先側パネル体２のドア体４の戸先側端縁に対向する戸尻側端縁部に取り付けられるように構成されている。
そしてエッジ本体部７の見込み片部７ｅには、前記延出部８の揺動支軸８ａを嵌合組み込みするための嵌合片部７ｈが形成されている。
（【００１１】以降は省略されています）
