公開番号2025168539
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025147355,2023104806
出願日2025-09-05,2019-04-25
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類H10K 50/852 20230101AFI20251030BHJP()
要約【課題】高精細な表示装置を提供する。

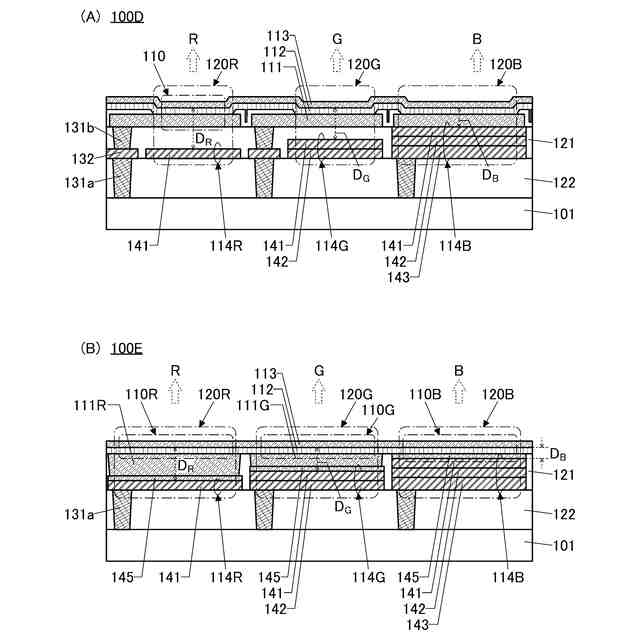

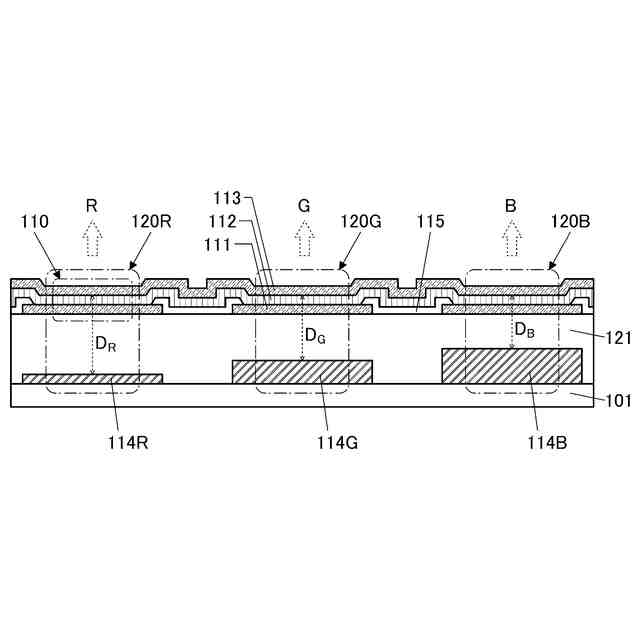

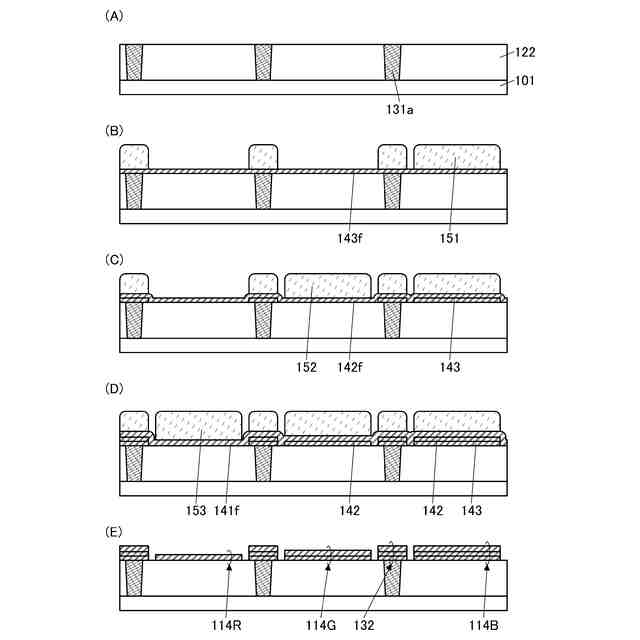

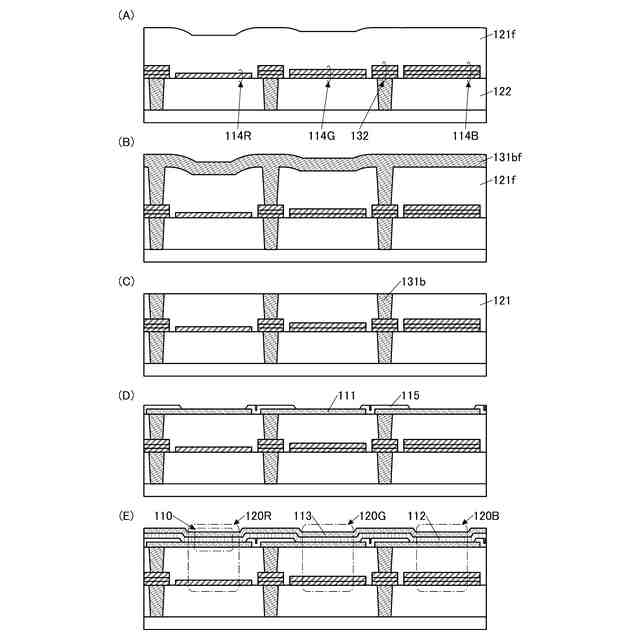

【解決手段】表示装置は、異なる色の光を呈する複数の発光ユニットを備える。発光ユニ
ットは、マイクロキャビティ構造(微小共振器構造)が実現され、特定の波長の光が強め
られる。異なる色の光を呈する発光ユニットは、厚さの異なる反射層を形成し、これらを
覆って絶縁層を成膜した後に、絶縁層の上面を平坦化処理することで、それぞれ厚さの異
なる絶縁層が作り分けられている。その後、平坦化された絶縁層の上面に、それぞれの反
射層と重なり、白色発光を呈する発光素子を形成することにより、異なる光路長によって
異なる色が強められた発光ユニットが作り分けられている。
【選択図】図6
特許請求の範囲【請求項１】

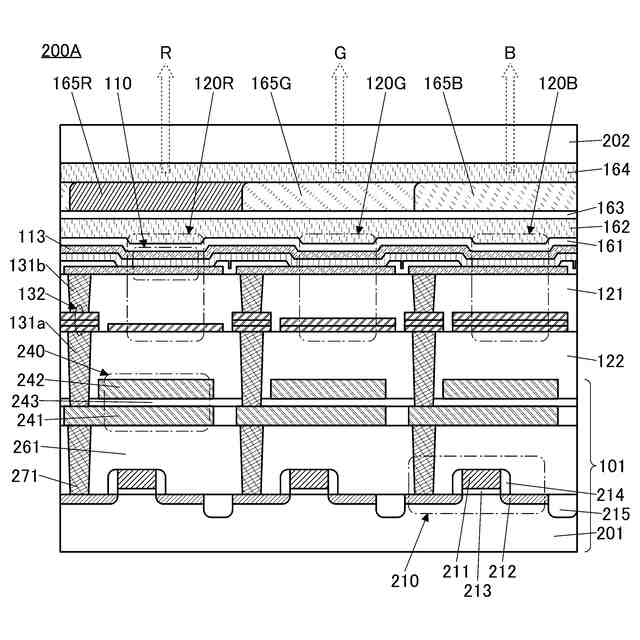

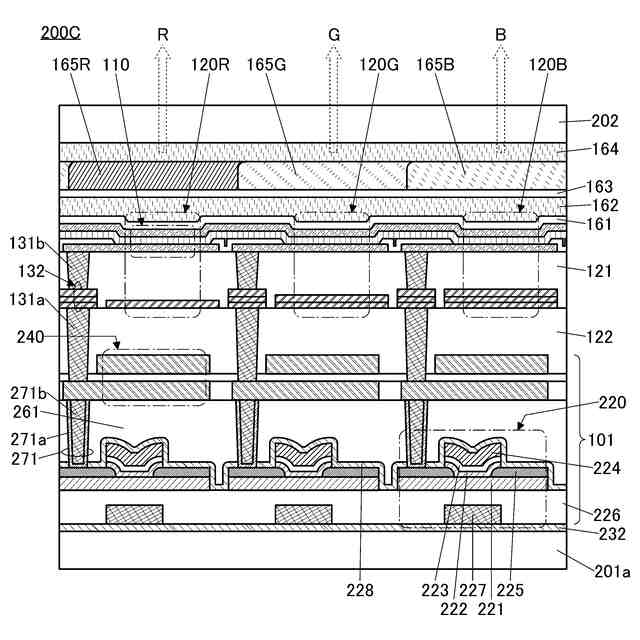

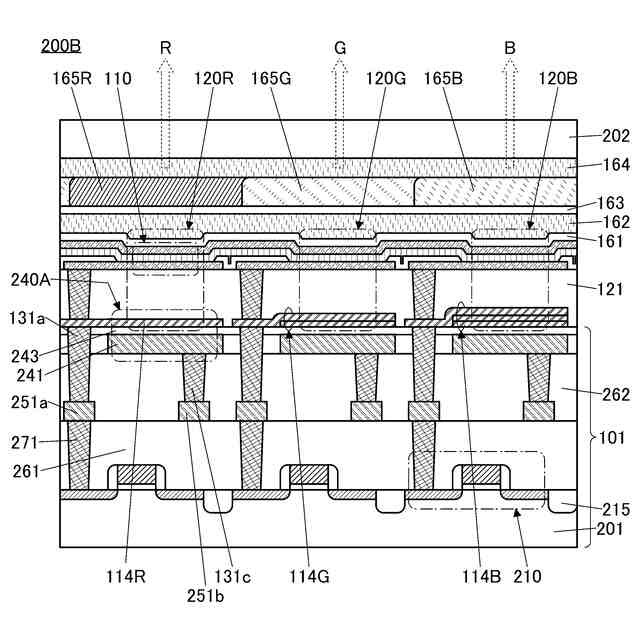

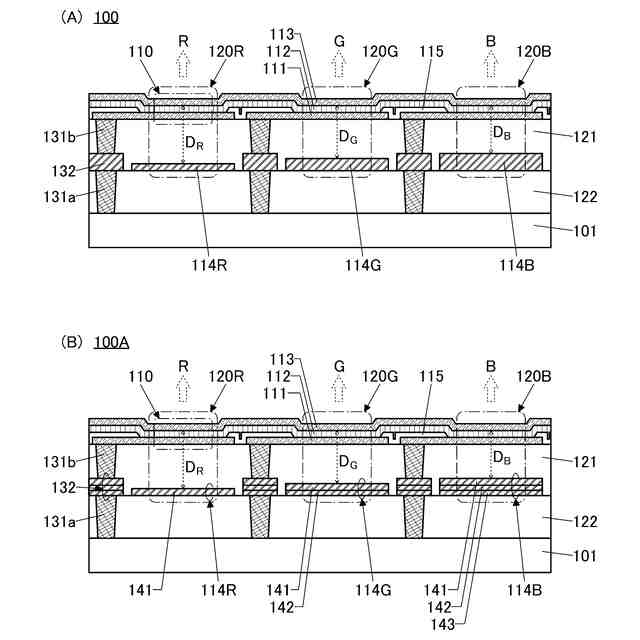

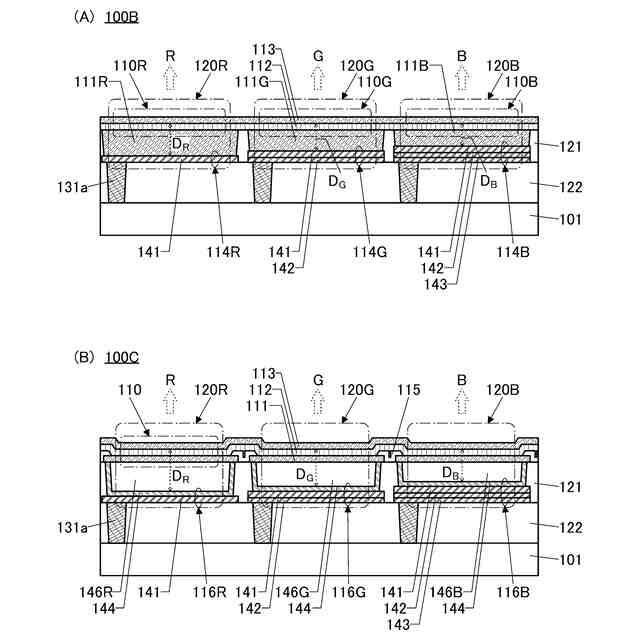

第１の発光素子、第２の発光素子、第１の絶縁層、第１の光学調整層、及び第２の光学調整層を有し、
前記第１の発光素子は、透光性を有する第１の下部電極と、発光層と、半透過性及び半反射性を有する上部電極と、を有し、
前記第２の発光素子は、透光性を有する第２の下部電極と、前記発光層と、前記上部電極と、を有し、
前記第１の光学調整層と前記第２の光学調整層とは、同一面上に設けられ、
前記第１の絶縁層は、前記第１の光学調整層の一部、及び前記第２の光学調整層の一部を覆って設けられ、且つ、前記第１の光学調整層と重なる領域に第１の開口と、前記第２の光学調整層と重なる領域に第２の開口と、を有し、
前記第１の下部電極は、前記第１の開口の内部に設けられ、
前記第２の下部電極は、前記第２の開口の内部に設けられ、
前記第１の光学調整層は、第１の膜を有し、
前記第２の光学調整層は、第２の膜と、第３の膜とがこの順に積層され、
前記第１の膜と、前記第３の膜とは、可視光を反射する機能を有し、
前記第１の下部電極は、前記第２の下部電極よりも厚い、
表示装置。
続きを表示（約 870 文字）【請求項２】
第１の発光素子、第２の発光素子、第１の絶縁層、第１の光学調整層、及び第２の光学調整層を有し、
前記第１の発光素子は、透光性を有する第１の下部電極と、発光層と、半透過性及び半反射性を有する上部電極と、を有し、
前記第２の発光素子は、透光性を有する第２の下部電極と、前記発光層と、前記上部電極と、を有し、
前記第１の光学調整層と前記第２の光学調整層とは、同一面上に設けられ、
前記第１の絶縁層は、前記第１の光学調整層の一部、及び前記第２の光学調整層の一部を覆って設けられ、且つ、前記第１の光学調整層と重なる領域に第１の開口と、前記第２の光学調整層と重なる領域に第２の開口と、を有し、
前記第１の下部電極は、前記第１の開口の内部に設けられ、
前記第２の下部電極は、前記第２の開口の内部に設けられ、
前記第１の光学調整層は、第１の導電層を有し、
前記第２の光学調整層は、第２の導電層と、第３の導電層とがこの順に積層され、
前記第１の導電層と、前記第３の導電層とは、可視光を反射する機能を有し、
前記第１の下部電極は、前記第２の下部電極よりも厚い、
表示装置。
【請求項３】
請求項１又は請求項２において、
さらに第３の発光素子及び第３の光学調整層を有し、
前記第３の発光素子は、透光性を有する第３の下部電極と、前記発光層と、前記上部電極と、を有し、
前記第３の光学調整層は、少なくとも上面が可視光を反射する機能を有し、且つ、前記第１の光学調整層及び前記第２の光学調整層よりも厚く、
前記第３の下部電極が、前記第３の光学調整層の上面に接して設けられる、
表示装置。
【請求項４】
請求項１乃至請求項３のいずれか一において、
前記第１の発光素子を複数有し、
前記第１の発光素子は、５０００ｐｐｉ以上の精細度でマトリクス状に配置される、
表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。本発明の一態様は、表示装置の作製方法に関す
る。
続きを表示（約 1,500 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する本発
明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置
、電子機器、照明装置、入力装置、入出力装置、それらの駆動方法、又はそれらの製造方
法、を一例として挙げることができる。半導体装置は、半導体特性を利用することで機能
しうる装置全般を指す。
【背景技術】
【０００３】
近年、ディスプレイパネルの高精細化が求められている。高精細なディスプレイパネル
が要求される機器として、例えば、仮想現実（ＶＲ：ＶｉｒｔｕａｌＲｅａｌｉｔｙ）
、または拡張現実（ＡＲ：ＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙ）向けの機器が、近年盛
んに開発されている。
【０００４】
また、ディスプレイパネルに適用可能な表示装置としては、代表的には液晶表示装置、
有機ＥＬ（ＥｌｅｃｔｒｏＬｕｍｉｎｅｓｃｅｎｃｅ）素子や発光ダイオード（ＬＥＤ
：ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）等の発光素子を備える発光装置、電気泳
動方式などにより表示を行う電子ペーパなどが挙げられる。
【０００５】
有機ＥＬ素子の基本的な構成は、一対の電極間に発光性の有機化合物を含む層を挟持し
たものである。この素子に電圧を印加することにより、発光性の有機化合物から発光を得
ることができる。このような有機ＥＬ素子が適用された表示装置は、液晶表示装置等で必
要であったバックライトが不要なため、薄型、軽量、高コントラストで且つ低消費電力な
表示装置を実現できる。例えば、有機ＥＬ素子を用いた表示装置の一例が、特許文献１に
記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００２－３２４６７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したＶＲまたはＡＲ向けの装着型の機器では、目とディスプレイパネルとの間に焦
点調整用のレンズを設ける必要がある。当該レンズにより画面の一部が拡大されるため、
ディスプレイパネルの精細度が低いと、現実感や没入感が薄れてしまうといった問題があ
る。
【０００８】
また、ディスプレイパネルは、高い色再現性が求められる。特に上述したＶＲまたはＡ
Ｒ向けの機器では、色再現性の高いディスプレイパネルを用い、現実の物体色にできるだ
け近づけた表示を行うことで、現実感や没入感が高まる。
【０００９】
本発明の一態様は、極めて高精細な表示装置を提供することを課題の一とする。本発明
の一態様は、高い色再現性が実現された表示装置を提供することを課題の一とする。本発
明の一態様は、高い精細度と、高い色再現性を兼ね備えた表示装置を提供することを課題
の一とする。また本発明の一態様は、上述した表示装置を製造する方法を提供することを
課題の一とする。
【００１０】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の
一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課
題は、明細書、図面、請求項などの記載から抽出することが可能である。
【課題を解決するための手段】
（【００１１】以降は省略されています）
