公開番号2025166309
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070231
出願日2024-04-24
発明の名称造形管理装置、造形管理方法および造形管理プログラム
出願人日本電気株式会社
代理人個人,個人
主分類G06Q 50/04 20120101AFI20251029BHJP(計算;計数)
要約【課題】三次元造形物の造形に関する一連の工程を管理することができる造形管理装置、造形管理方法および造形管理プログラムを提供する。
【解決手段】三次元造形物の設計データを含む要求情報に基づいて、三次元造形物の造形に要する造形作業と三次元造形物の検査に要する検査作業とを特定する作業特定手段と、作業特定手段が特定した造形作業を実施可能な造形装置と作業特定手段が特定した検査作業を実施可能な検査装置とを選定する装置選定手段と、装置選定手段が選定した造形装置と検査装置とを示す情報を出力する出力手段とを含む。
【選択図】図5
特許請求の範囲【請求項１】
三次元造形物の設計データを含む要求情報に基づいて、三次元造形物の造形に要する造形作業と三次元造形物の検査に要する検査作業とを特定する作業特定手段と、
前記作業特定手段が特定した造形作業を実施可能な造形装置と前記作業特定手段が特定した検査作業を実施可能な検査装置とを選定する装置選定手段と、
前記装置選定手段が選定した造形装置と検査装置とを示す情報を出力する出力手段とを備える
ことを特徴とする造形管理装置。
続きを表示（約 1,000 文字）【請求項２】
要求情報は、ユーザの要求事項を含み、
前記装置選定手段は、要求情報に基づいて造形装置と検査装置とを選定する
請求項１記載の造形管理装置。
【請求項３】
要求情報は、三次元造形物の品質レベルを示す情報を含み、
前記作業特定手段は、品質レベルに応じた検査作業を特定する
請求項１または請求項２記載の造形管理装置。
【請求項４】
前記装置選定手段は、造形装置による造形作業と検査装置による検査作業とについてシミュレーションを行い、シミュレーション結果に基づいて造形装置と検査装置とを選定する
請求項１または請求項２記載の造形管理装置。
【請求項５】
前記装置選定手段は、デジタルツイン技術を用いてシミュレーションを行う
請求項４記載の造形管理装置。
【請求項６】
要求情報によって特定される選定条件を満たす造形装置と検査装置との少なくともいずれかが存在しない場合に、設計データの修正案と造形装置の動作パラメータの修正案との少なくともいずれかを生成する修正案生成手段を備える
請求項１または請求項２記載の造形管理装置。
【請求項７】
前記装置選定手段は、前記修正案生成手段が生成した修正案に基づいて造形装置と検査装置とを選定する
請求項６記載の造形管理装置。
【請求項８】
前記出力手段は、前記修正案生成手段が生成した修正案を示す情報を出力する
請求項６記載の造形管理装置。
【請求項９】
コンピュータが、
三次元造形物の設計データを含む要求情報に基づいて、三次元造形物の造形に要する造形作業と三次元造形物の検査に要する検査作業とを特定し、
特定した造形作業を実施可能な造形装置と特定した検査作業を実施可能な検査装置とを選定し、
選定した造形装置と検査装置とを示す情報を出力する
ことを特徴とする造形管理方法。
【請求項１０】
コンピュータに、
三次元造形物の設計データを含む要求情報に基づいて、三次元造形物の造形に要する造形作業と三次元造形物の検査に要する検査作業とを特定する作業特定処理と、
特定した造形作業を実施可能な造形装置と特定した検査作業を実施可能な検査装置とを選定する装置選定処理と、
選定した造形装置と検査装置とを示す情報を出力する出力処理とを
実行させるための造形管理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、造形管理装置、造形管理方法および造形管理プログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
３D（three dimensions）プリンタは、３Ｄ設計データを用いて三次元造形物を造形する。関連する技術として、例えば、特許文献１には、ユーザが造形業者を適切に選定することを支援するシステムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６６３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
三次元造形物の造形に関する一連の工程には、設計や製造の他に検査の工程がある。これらの工程は異なる業者等によって実施される可能性がある。よって、三次元造形物の造形に際しては、造形に関する一連の工程を管理することが求められる。特許文献１に記載されたシステムは、造形業者を選定することを支援するものである。そのため、特許文献１に記載されたシステムは、三次元造形物の造形に関する一連の工程を管理する用途には適用することができない。
【０００５】
本開示は、三次元造形物の造形に関する一連の工程を管理することができる造形管理装置、造形管理方法および造形管理プログラムを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本開示による造形管理装置は、三次元造形物の設計データを含む要求情報に基づいて、三次元造形物の造形に要する造形作業と三次元造形物の検査に要する検査作業とを特定する作業特定手段と、作業特定手段が特定した造形作業を実施可能な造形装置と作業特定手段が特定した検査作業を実施可能な検査装置とを選定する装置選定手段と、装置選定手段が選定した造形装置と検査装置とを示す情報を出力する出力手段とを含む。
【０００７】
本開示による造形管理方法は、三次元造形物の設計データを含む要求情報に基づいて、三次元造形物の造形に要する造形作業と三次元造形物の検査に要する検査作業とを特定し、特定した造形作業を実施可能な造形装置と特定した検査作業を実施可能な検査装置とを選定し、選定した造形装置と検査装置とを示す情報を出力する。
【０００８】
本開示による造形管理プログラムは、コンピュータに、三次元造形物の設計データを含む要求情報に基づいて、三次元造形物の造形に要する造形作業と三次元造形物の検査に要する検査作業とを特定する作業特定処理と、特定した造形作業を実施可能な造形装置と特定した検査作業を実施可能な検査装置とを選定する装置選定処理と、選定した造形装置と検査装置とを示す情報を出力する出力処理とを実行させる。
【発明の効果】
【０００９】
本開示によれば、三次元造形物の造形に関する一連の工程を管理することができる。
【図面の簡単な説明】
【００１０】
造形管理装置の機能構成を例示するブロック図である。
造形管理装置の動作を例示するフローチャートである。
造形管理装置を適用したシステムの概要を例示する説明図である。
コンピュータの構成を例示するブロック図である。

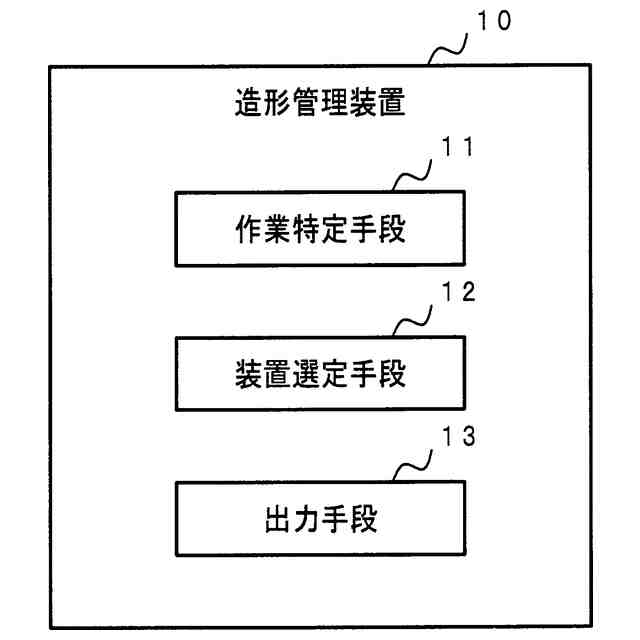

造形管理装置の主要部を例示するブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
